Rozdzielacz hydrauliczny: budowa, zasada działania i zastosowanie

Rozdzielacz hydrauliczny jest kluczowym elementem każdego układu hydraulicznego, odpowiedzialnym za precyzyjne sterowanie przepływem oleju hydraulicznego do poszczególnych podzespołów maszyny. Działając na zasadzie zaworów, które mogą być sterowane ręcznie lub automatycznie, rozdzielacze umożliwiają kontrolowanie płynu hydraulicznego i precyzyjne sterowanie różnymi komponentami maszyny. Ich budowa może się różnić w zależności od typu i zastosowania, ale podstawowa funkcja pozostaje niezmienna - zapewnienie kontroli nad cieczą roboczą.

Rodzaje rozdzielaczy hydraulicznych

Wśród rozdzielaczy hydraulicznych można wyróżnić kilka podstawowych typów, które różnią się konstrukcją i sposobem działania:

Rozdzielacze suwakowe

Charakteryzują się prostą budową i niską ceną, co czyni je popularnym wyborem w wielu zastosowaniach. Ich głównym elementem roboczym jest suwak - specjalny wałek umieszczony w podłużnym otworze korpusu. Na powierzchni suwaka znajdują się przewężenia, które dzięki zmianie jego położenia sterują przepływem cieczy hydraulicznej. Kanały wykonane w korpusie rozdzielacza umożliwiają skierowanie czynnika do odpowiedniej części układu, na przykład do siłownika czy silnika hydraulicznego.

Rozdzielacze gniazdowe

Wykorzystują one gniazda lub otwory do podłączania przewodów hydraulicznych. Zamiast ruchomego suwaka, przepływ cieczy jest kontrolowany przez elementy zamykające gniazda.

Inne typy rozdzielaczy

Na rynku dostępne są również inne rodzaje rozdzielaczy, takie jak:

• Rozdzielacze monoblokowe: wszystkie sekcje sterujące są odlane w jednym korpusie, co zapewnia kompaktowość.
• Rozdzielacze blokowe (modułowe): składają się z oddzielnych sekcji, co zapewnia większą elastyczność konfiguracji i możliwość łatwej rozbudowy systemu.

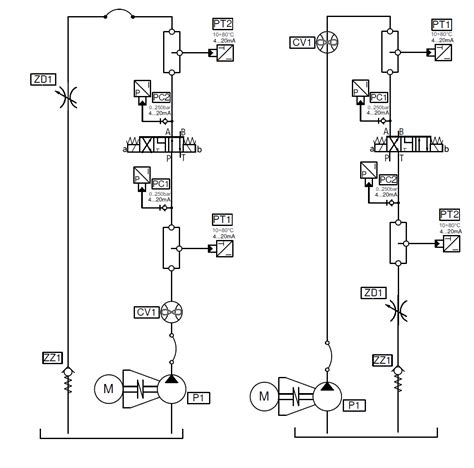

Zasada działania rozdzielacza hydraulicznego

Podstawowa zasada działania rozdzielacza hydraulicznego opiera się na zmianie położenia wewnętrznego elementu sterującego w korpusie urządzenia. Wyobraźmy sobie rozdzielacz jako skrzyżowanie dla przepływającego oleju. W zależności od pozycji suwaka, olej jest kierowany do odpowiedniego kanału, a tym samym do konkretnego odbiornika, takiego jak siłownik czy silnik hydrauliczny. Operator maszyny budowlanej, używając dźwigni lub gałek, otwiera lub zamyka zawory w sekcji kontrolującej, decydując o kierunku i przepływie oleju. W ten sposób olej może zostać przekazany do silnika hydraulicznego, wprawiając w ruch zwolnice i napędzając jazdę maszyny, na przykład koparki.

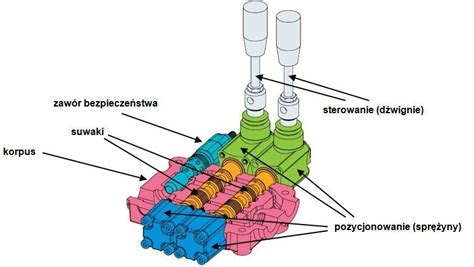

Kluczowe elementy budowy rozdzielacza hydraulicznego to:

• Korpus: zawiera kanały olejowe, którymi przepływa ciecz.
• Suwak: ruchomy element, którego przesunięcie otwiera lub zamyka kanały.
• Elementy sterujące: dźwignie, cewki lub inne mechanizmy uruchamiające ruch suwaka.
• Uszczelnienia: zapobiegają wyciekom oleju.
• Porty przyłączeniowe: punkty podłączenia przewodów hydraulicznych.

Zawory przelewowe odgrywają kluczową rolę w ochronie układu przed nadmiernym ciśnieniem, zapewniając bezpieczną pracę maszyn.

Zastosowanie rozdzielaczy hydraulicznych

Rozdzielacze hydrauliczne znajdują szerokie zastosowanie w wielu gałęziach przemysłu i są nieocenionym elementem w:

• Maszynach budowlanych: koparki, ładowarki, spycharki, walce drogowe.
• Maszynach rolniczych: ciągniki, kombajny, prasy.
• Urządzeniach przemysłowych: prasy hydrauliczne, podnośniki, systemy transportowe.
• Pojazdach: układy wspomagania kierownicy, podnośniki do przyczep.

Dzięki nim możliwe jest precyzyjne sterowanie ruchem i funkcjami maszyny, co przekłada się na wydajność i bezpieczeństwo pracy.

Znaczenie prawidłowej eksploatacji i konserwacji

Odpowiednia eksploatacja i regularna konserwacja rozdzielacza hydraulicznego są niezwykle istotne dla zapewnienia niezawodności i wydajności całego układu. Czystość cieczy hydraulicznej ma bezpośredni wpływ na działanie komponentów - zanieczyszczenia takie jak pył, brud czy fragmenty metali mogą prowadzić do uszkodzeń rozdzielacza i innych elementów układu.

Należy pamiętać o planowaniu regularnych przeglądów technicznych. Profesjonalna ocena przez eksperta może pomóc w wykryciu problemów na wczesnym etapie, zapobiegając tym samym niepotrzebnym przestojom maszyny i kosztownym awariom. Zaniedbania w tym zakresie mogą prowadzić do:

• Nieprawidłowej eksploatacji: skrócenie żywotności urządzenia.
• Braku filtracji oleju: utrzymanie czystości cieczy roboczej jest kluczowe.
• Nieprawidłowego doboru rozdzielacza: niedopasowanie do wymagań układu, np. niewystarczający przepływ nominalny.
• Braku konserwacji: regularny serwis jest niezbędny.
• Złego montażu: szczegóły mają znaczenie, a błędy mogą być kosztowne.

Oznaczenia portów w rozdzielaczu hydraulicznym

Znajomość kluczowych oznaczeń na rozdzielaczu jest niezbędna do prawidłowego podłączenia i diagnostyki. Najczęściej spotykane oznaczenia to:

• Port P (Pressure): Dostarcza olej z pompy.
• Port T (Tank): Odprowadza olej powrotny do zbiornika.
• Porty A i B: Kierują olej do odbiorników (np. siłowników).
• Port LS (Load Sensing): Służy do sterowania systemami z czujnikiem obciążenia.
• Porty X i Y: Stosowane do sterowania ciśnieniem lub innymi funkcjami.

Zawsze należy dokładnie sprawdzić instrukcję producenta, ponieważ specyficzne modele mogą mieć dodatkowe oznaczenia.

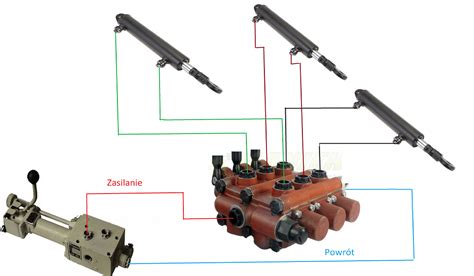

Podłączanie rozdzielacza hydraulicznego

Podłączenie rozdzielacza hydraulicznego wymaga staranności i przestrzegania zasad bezpieczeństwa. Proces obejmuje:

1. Wyłączenie systemu hydraulicznego: przed montażem należy upewnić się, że układ nie jest pod ciśnieniem.
2. Przygotowanie narzędzi: klucze płaskie, śrubokręty, klucz dynamometryczny, szczotki do czyszczenia.
3. Czyszczenie powierzchni: należy oczyścić powierzchnie podzespołów, aby zapobiec zanieczyszczeniom w układzie.
4. Podłączenie przewodów: zgodnie ze schematem i oznaczeniami portów.
5. Sprawdzenie szczelności: po podłączeniu wszystkich przewodów.
6. Stopniowe uruchomienie systemu: obserwacja działania i testy funkcjonalne.

W przypadku podłączania siłowników jednostronnego działania, jeden przewód podłącza się do portu A, a drugi, powrotny, do portu T. Dla rozdzielaczy dwusekcyjnych, podłącza się wejścia P1 i P2 do pompy, a porty T1 i T2 do zbiornika. Należy pamiętać o prawidłowym dopasowaniu średnic przewodów i stabilnym ich zamocowaniu.

Najczęstsze błędy przy podłączaniu i eksploatacji

Najczęstsze błędy popełniane podczas podłączania i eksploatacji rozdzielaczy hydraulicznych obejmują:

• Niewłaściwe podłączenie portów.
• Brak odpowiedniej szczelności połączeń.
• Pomijanie czyszczenia powierzchni przed montażem.
• Nieprawidłowe użycie narzędzi.
• Niewłaściwa regulacja ciśnienia.
• Zaniedbanie regularnej konserwacji i wymiany oleju.
• Używanie zanieczyszczonego oleju.

Ignorowanie wczesnych objawów problemów, takich jak nieszczelności, hałas czy przegrzewanie się oleju, może prowadzić do poważnych uszkodzeń i kosztownych napraw.
