Dane techniczne i rozmiary maszyn JCB: Fastrac, LoadAll i 3CX

Brytyjska marka JCB prezentuje szeroką gamę maszyn rolniczych i budowlanych, wyróżniających się innowacyjnymi rozwiązaniami i wysoką wydajnością. Wśród nich na szczególną uwagę zasługują ciągniki serii Fastrac, ładowarki LoadAll Agripro oraz koparko-ładowarki JCB 3CX. Poniżej przedstawiamy szczegółowe dane techniczne i rozmiary tych kluczowych modeli.

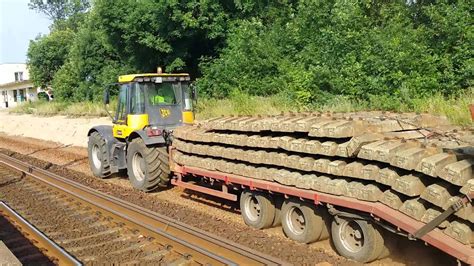

Ciągniki JCB Fastrac - dane techniczne

Nowa seria ciągników Fastrac obejmuje dwa modele o kołach równej wysokości, dostępne w rozmiarach 38" lub 34", z oponami o szerokości 600-710 mm. Są to maszyny zaprojektowane z myślą o maksymalnej wszechstronności i wydajności w pracach rolniczych.

Parametry silnika i przekładni

• Maksymalna moc modelu 6260 wynosi 212 kW (288 KM).
• Maksymalna moc modelu 6300 wynosi 250 kW (340 KM).
• W Fastracach zastosowano jednostkę FPT NEF67 o pojemności 6,7 litra, wybraną ze względu na optymalne dopasowanie wymiarów i parametrów pracy.
• Moc przekazywana jest przez bezstopniową przekładnię ZF Eccom 3.1.

Układ hydrauliczny i TUZ

• Standardowy wydatek pompy wynosi 205 l/min.
• W modelu Fastrac 6300 opcjonalnie dostępna jest konfiguracja z dwiema pompami o łącznym wydatku 410 l/min, co pozwala na obsługę najbardziej wymagających maszyn.
• Opcjonalny przedni TUZ o udźwigu 5000 kg jest uzupełniony o przedni WOM 1000 obr./min z nową funkcją wałka z sześcioma lub 21 frezami, który można szybko odwrócić po zdjęciu pierścienia osadczego, zwiększając wszechstronność ciągnika.
• Unikalny pokład ładunkowy z tyłu Fastraca 6000 o nośności 5000 kg stanowi trzecie miejsce montażu osprzętu.

Innowacyjne systemy

• Centralny system pompowania opon (CTIS): W pełni zintegrowany układ jednotorowy z przewodami przechodzącymi przez osie. Dwa kompresory 315 cm³ zapewniają przepływ powietrza do 600 l/min.
• Hamulce: Zewnętrzne hamulce tarczowe na każdym kole zapewniają skuteczność hamowania dzięki pneumatycznemu wspomaganiu i naturalnemu chłodzeniu powietrzem.
• Elektroniczny układ ABS: Maksymalizuje skuteczność hamowania i zapobiega niekontrolowanemu poślizgowi.
• System 2WD Traction Control: Zapobiega buksowaniu kół tylnych podczas skrętu z drogi na nierówną lub luźną nawierzchnię.
• System „psiego chodu”: Umożliwia indywidualne sterowanie obiema osiami, co pozwala na poruszanie się ciągnika w tej konfiguracji.

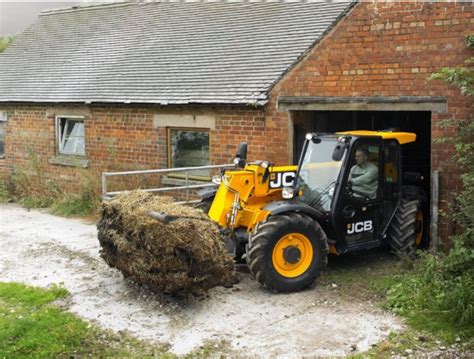

Ładowarki teleskopowe JCB LoadAll Agripro - specyfikacja

Wersje Agri Pro nowych ładowarek LoadAll wyposażone są w przekładnię DualTech VT, która łączy zalety hydrostatu i powershiftu, zapewniając płynne przełączanie i maksymalną prędkość do 50 km/h. Wszystkie modele posiadają układ Smart Hydraulics z pompą load-sensing o wydatku 160 l/min oraz przekładnię DualTech VT o prędkości maksymalnej 40 km/h (dla standardowych modeli).

System IntelliAssist

System IntelliAssist to opcjonalny zestaw zautomatyzowanych funkcji wysięgnika i osprzętu, który upraszcza pracę operatora. Obejmuje on dwie nowe funkcje regulacji przepływu oleju hydraulicznego:

• Regulacja prędkości hydrauliki: Umożliwia zmniejszenie przepływu oleju do siłowników podnoszenia/opuszczania wysięgnika i wysypywania/przechylania osprzętu, przy jednoczesnym utrzymaniu pełnego przepływu do dodatkowych obwodów hydraulicznych na końcu wysięgnika.
• Odwrócenie kierunku przepływu w przednim obwodzie hydraulicznym: Odwraca kierunek przepływu w trzecim obwodzie hydraulicznym, eliminując potrzebę przepinania przewodów.

Funkcje IntelliAssist - zarządzanie danymi

• Cyfrowa jednostka sterująca pozwala nazwać i zapisać do pięciu ustawień kalibracyjnych.
• Rejestruje wagę każdego ładunku i liczbę cykli, podając łączną przerobioną masę.
• Integracja z JCB LiveLink umożliwia przeglądanie raportów z sesji załadunkowych online i eksportowanie ich do arkusza Excel.

Ładowarka teleskopowa JCB 531-70 - szczegółowe dane techniczne

Ładowarka teleskopowa JCB 531-70 to uniwersalna maszyna, idealna do podnoszenia i przenoszenia materiałów na budowach, w magazynach czy gospodarstwach rolnych. Pomaga przy przeładunku materiałów sypkich, magazynowaniu towarów i ogólnych pracach rolniczych.

Główne dane techniczne

Maszyna zapewnia maksymalną stabilność dzięki wzmocnionemu podwoziu, co jest kluczowe podczas pracy na nierównym i grząskim terenie. Kabina JCB 531-70 posiada wytrzymałą ramę, co gwarantuje długą żywotność nawet przy intensywnym użytkowaniu. Sprzęt wyróżnia się wydłużonymi okresami międzyobsługowymi oraz układem ułatwiającym konserwację.

Modyfikacje JCB 531-70

• JCB 531-70 Agri: Stosowany głównie w rolnictwie, z możliwością wyposażenia w widły do siana, łyżkę do kiszonki czy zboża. Wyróżnia się poprawioną zwrotnością.
• JCB 531-70 Construction: Przeznaczony do pracy na budowach, wyposażony w łyżki różnej wielkości i widły do transportu materiałów. Może posiadać dodatkowe elementy zabezpieczające.
• JCB 531-70 Waste Master: Idealny do składowisk i zakładów przetwarzania odpadów, ze wzmocnioną konstrukcją i specjalnymi elementami ochronnymi do sortowania i recyklingu odpadów.

Koparko-ładowarka JCB 3CX - kompleksowa analiza

JCB 3CX to ikoniczna koparko-ładowarka, ceniona na całym świecie za niezawodność, wydajność i wszechstronność. Model ten stale ewoluował, aby sprostać rosnącym wymaganiom rynku budowlanego. Wybór JCB 3CX to decyzja, która przynosi wiele korzyści, głównie dzięki jej wysokiej wydajności i uniwersalności w pracach ziemnych, załadunku i transporcie materiałów. Maszyna może pracować w temperaturach od -20 do +46 ℃, a jej układy elektryczne i hydrauliczne są zabezpieczone przed uszkodzeniami.

Wymiary i waga

Wymiary i wagę maszyny należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Dane techniczne JCB 3CX zawierają informacje o długości, szerokości i wysokości maszyny, a także o jej wadze własnej. Wpływają one na mobilność i zdolność do manewrowania w ograniczonych przestrzeniach.

Specyfikacja silnika i osiągi

Koparko-ładowarka JCB 3CX może być wyposażona w różne modele silników. Kluczowe dane JCB 3CX to moc silnika 55,4 kW, masa operacyjna 7200 kg i udźwig ładowarki do 2500 kg.

• Moc robocza: 63 kW / 85 KM.
• Masa robocza: 7370 kg.
• Maksymalna pojemność łyżki do kopania: 0,3 m³.
• Szerokość łyżki do kopania: 60 cm.
• Maksymalna pojemność łyżki do ładowania: 1 m³.
• Szerokość łyżki do ładowania: 2,23 m.
• Kąt obrotu łyżki: 201°.
• Maksymalna głębokość kopania: 4,24 m.
• Maksymalna prędkość: 37 km/h.
• Maksymalna pojemność koparko-ładowarki: 1850 kg.
• Maksymalna wysokość podnoszenia ładunku: 3,23 m.
• Pojemność zbiornika: 143 l.
• Podwozie: z napędem na wszystkie koła.
• Skrzynia biegów: mechaniczna/półautomatyczna.

Zużycie paliwa i silnik

Koparko-ładowarka JCB 3CX charakteryzuje się wydajnym silnikiem Ecomax o mocy 55 kW. Zużycie paliwa wynosi około 8 l/h. Silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Minimalizuje to zużycie paliwa, jednocześnie utrzymując wysoką wydajność.

Silnik wyposażony jest w filtr wody, a filtr oleju posiada zawór przeciwprądowy, co wydłuża czystość oleju i obniża koszty konserwacji. Filtr powietrza ma system automatycznego czyszczenia. System podgrzewania o mocy 240 W zapewnia szybki start w niskich temperaturach, a skuteczny system chłodzenia i turbodoładowanie optymalizują pracę. Najnowsze modele charakteryzują się bardziej wydajnym spalaniem paliwa, co eliminuje potrzebę filtra sadzy i redukuje zużycie paliwa.

Nowa funkcja Torque Lock dodatkowo zmniejsza zużycie paliwa o 25% i zwiększa prędkość jazdy o około 10%. Konstrukcja silnika zapewnia szybki dostęp do wszystkich węzłów, ułatwiając codzienną kontrolę i serwis.

Zasilanie elektryczne

• Nominalne napięcie w sieci pokładowej: 12 V.
• Akumulator o pojemności 115 A/godz.
• Generator prądu przemiennego o mocy 75 A.
• Oświetlenie: 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła.
• Przyrządy kontrolno-pomiarowe: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar.
• Audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Specjalne funkcje agregatu

• EcoRoad: Zmniejsza zużycie paliwa nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
• EcoLoad: Poprawia siłę uciągu przy niskich obrotach agregatu napędowego, redukując zużycie paliwa.
• EcoDig: Układ hydrauliczny z trzema pompami zwiększa ciśnienie przy niskich obrotach, zwiększając wydajność i zmniejszając zużycie paliwa o 15% podczas kopania.
• PowerSlide: Specjalny napęd hydrauliczny umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki, zawiera 1 butlę suchego azotu i akumulator hydrauliczny.

Dostępne są liczne szybko wymienialne osprzęty, takie jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy. Uniwersalna łyżka szczękowa „6 w 1” umożliwia kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Za pomocą tylnej łyżki operator może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy.

Kabina operatora JCB 3CX

Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy. Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina oferuje doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia operatorowi dostęp. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo.

• Tylna szyba kabiny może być otwarta, przesuwając ją pod dach.
• Systemy ogrzewania i odmrażania przedniej szyby oraz lusterek.
• Dobra izolacja akustyczna i antywibracyjna (poziom hałasu wewnątrz nie przekracza 73 dB).
• Wbudowane systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.
• Fotel na zawieszeniu pneumatycznym z wygodnymi uchwytami sterującymi w postaci joysticków, które obracają się wraz z fotelem.
• System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Modyfikacje koparko-ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:

• 3CX: Standardowy model ze stałą ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania JCB 3CX do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja z turbodoładowanym silnikiem wysokoprężnym o mocy 100 KM i teleskopowym uchwytem.
• 3CX Super: Posiada większe koła na przedniej osi i funkcję sterowania skrętem tylnych kół, co poprawia manewrowość (tylne koła skręcają w przeciwną stronę do przednich).
• Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką, służy do naprawy i konserwacji dróg.
