Instalacja elektryczna w przyczepie przystosowana jest do napięcia 12V. Przyczepki są wyposażone w 7- lub 13-stykowe złącze.
Typy wiązek elektrycznych
Wiązka 7-pinowa
Wiązka 7-pinowa przenosi jedynie podstawowe sygnały świetlne, takie jak: kierunkowskazy, światła pozycyjne, światło stop oraz światło przeciwmgielne. Według przepisów, można ją zastosować do przyczep lekkich, których dopuszczalna masa całkowita (DMC) nie przekracza 750 kg.
Wiązka 13-pinowa
Przyczepy ciężarowe, których DMC przekracza 750 kg, muszą być wyposażone w własne światło cofania. Tę funkcję może przekazać tylko 13-pinowa wiązka. Wiązka 13-pinowa posiada również dodatkowe funkcje, takie jak możliwość przekazania stałego zasilania do przyczepy (np. dla urządzeń w przyczepie kempingowej) oraz przewód ładowania.
Adaptery
W sytuacji, gdy pojazd ciągnący posiada 13-pinowe złącze, a przyczepka 7-pinowe (lub odwrotnie), podłączenia dokonuje się za pomocą adaptera.

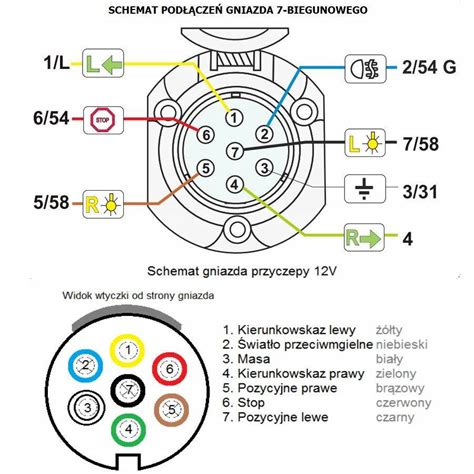

Rozpiska gniazda 7-pin do przyczepy rolniczej (ciągnik Ursus C 360)
Dyskusja często dotyczy schematu podłączenia gniazda 7-pin przyczepy rolniczej do ciągnika. Podano oznaczenia wyprowadzeń, które są typowe i prawidłowe:
- L - lewy kierunek
- P (lub R) - prawy kierunek
- 31 - masa
- 54 - światło stop
- 58L - pozycyjne lewe
- 58R - pozycyjne prawe
- + (środkowy bolec S) - dodatkowe funkcje (np. światło przeciwmgłowe lub cofania)
W starszych instalacjach pozycyjne lewe i prawe mogły być podłączone na jednym pinie, co może powodować problemy z kompatybilnością. Zaleca się stosowanie nowoczesnego schematu z rozdzieleniem 58L i 58R. W ciągniku Ursus C 360 oryginalnie nie było podziału na lewe i prawe światła pozycyjne, były tylko pozycyjne, kierunkowskazy oraz stop + masa.
Do gniazda przyczepy muszą być doprowadzone pozycyjne prawe i pozycyjne lewe, tj. musi być założona zworka pomiędzy zaciskami 58R i 58L. W ciągniku Ursus C-330 było rozdzielenie na dwa bezpieczniki, na pozycyjne przednie i pozycyjne tylne. W starszych ciągnikach przednie były podłączone pod zacisk 57 i były wyłączane po przełączeniu na światła mijania/drogowe.

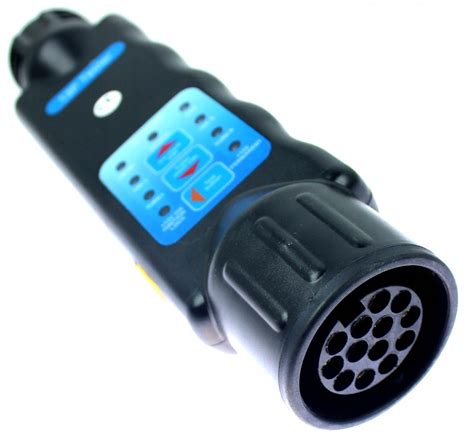

Problemy z podłączeniem i diagnostyka
Problemy z podłączeniem gniazda mogą wynikać z wielu przyczyn, takich jak brak masy, złe podłączenie pinów, zaśniedziałe styki lub uszkodzone przewody. Funkcje pinów są standardowe, ale kolory przewodów mogą się różnić, zwłaszcza w starych wiązkach.
Najczęstsze przyczyny problemów
- Brak masy (pin 3): To najczęstsza przyczyna nieprawidłowego działania świateł, często nazywanego efektem "choinki".
- Wypięty przewód w gnieździe, przetarta wiązka, zaśniedziałe styki: Objawem jest brak jednego kierunkowskazu lub światła stop.
- Wyrobiona wtyczka/gniazdo, słaby docisk, luźne piny: Objawem jest prawidłowe działanie świateł bez przyczepy, ale problemy po jej podłączeniu.
- Uszkodzone przewody: Przerwania lub brak izolacji przewodów mogą prowadzić do zwarć i błędnego działania świateł.
Test masy (pin 3)
Aby sprawdzić masę, należy ustawić miernik na ciągłość (buzzer) lub niski zakres Ω. Jedną sondę przyłożyć do pinu 3 w gnieździe, a drugą do pewnego metalowego elementu ciągnika (np. śruby ramy, zaczepu). Powinien być wynik bliski 0 Ω lub sygnał ciągłości.
Identyfikacja przewodów
W przypadku problemów z identyfikacją przewodów, zwłaszcza gdy kolory nie odpowiadają standardom, zaleca się użycie miernika do "przedzwonienia" przewodów. Kolory nie są istotne; ważne jest, gdzie są podłączone początek i koniec przewodu.
Starsze gniazda masowe
Oryginalne gniazda przyczepy z PRL-u i ZSRR często miały wewnętrzne połączenie masowe z nitem umieszczonym pod gniazdem dolnej śruby mocującej gniazdo. Masa łączyła się śrubą na metalową podstawę, na której zamontowano gniazdo. Obecnie produkowane gniazda przyczepy do samochodów takiej funkcji nie posiadają, dlatego konieczne jest wykonanie osobnego połączenia masowego. Do zacisku 31 (dawniej 10) należy podłączyć przewód o przekroju co najmniej 2.5 mm² i podłączyć go w miejscu dobrego połączenia z masą.
Okablowanie przyczepy 7-pinowej: norma SAE i norma RV
Wskazówki naprawcze
- Rozkręć gniazdo, sprawdź docisk śrub i dociśnij końcówki przewodów.
- Użyj sprayu do styków, aby poprawić przewodność.
- W przypadku wyrobionej wtyczki/gniazda, wymień komplet, aby zapewnić pewne spasowanie.
- Sprawdź stan złączy na przyczepie i izolację przewodów.
