Jak działa rozrusznik w wózku widłowym Yale?

Wózki widłowe Yale, podobnie jak inne maszyny tego typu, wyposażone są w szereg mechanizmów odpowiedzialnych za ich prawidłowe działanie i bezpieczeństwo operatora. Jednym z kluczowych elementów, umożliwiających uruchomienie silnika, jest rozrusznik. Jego prawidłowe działanie jest niezbędne do rozpoczęcia pracy maszyny.

Podstawowe zasady bezpieczeństwa i obsługi wózka widłowego

Przed przystąpieniem do omówienia działania rozrusznika, warto przypomnieć podstawowe zasady bezpieczeństwa podczas eksploatacji wózka widłowego Yale:

• Nie należy przeładowywać wózka. Ciężar ładunku powinien być rozłożony centralnie, z zachowaniem odpowiednich proporcji.
• Należy zachować szczególną ostrożność podczas jazdy na pochyłościach.
• Nie podnoś ładunków niezabezpieczonych, które mogą się przesunąć lub spaść.
• Zabrania się poruszania wózkiem widłowym w pobliżu otwartego ognia ze względu na ryzyko zapłonu paliwa lub innych materiałów.
• Podczas postoju, szczególnie na pochyłościach, należy opuścić widły na dół, ustawić dźwignię zmiany biegów w pozycji neutralnej, wyłączyć silnik i zaciągnąć hamulec ręczny.

Główne podzespoły wózka widłowego Yale

Aby zrozumieć działanie poszczególnych mechanizmów, warto zapoznać się z podstawowymi elementami budowy wózka widłowego Yale:

• Maszt: Konstrukcja odpowiedzialna za podnoszenie i opuszczanie ładunku.
• Siłownik podnoszenia: Element hydrauliczny, który umożliwia ruch masztu.
• Karetka: Element ruchomy masztu, do którego zamocowane są widły.
• Widły: Podstawowe narzędzie do podnoszenia i transportu ładunków.
• Rama bezpieczeństwa: Chroni operatora przed spadającymi przedmiotami.
• Kierownica: Służy do sterowania kierunkiem jazdy.
• Fotel: Miejsce pracy operatora, które powinno być komfortowe i zapewniać łatwy dostęp do sterowania.
• Pokrywa silnika: Zapewnia dostęp do silnika i jego podzespołów.
• Przeciwwaga: Element balastowy z tyłu wózka, zapewniający stabilność podczas podnoszenia ładunków.
• Koło tylne: Zapewnia zwrotność wózka.
• Siłownik przechyłu: Umożliwia pochylanie masztu do przodu i do tyłu.

Deska rozdzielcza i wskaźniki

Na desce rozdzielczej wózka widłowego Yale znajdują się liczne wskaźniki i kontrolki informujące o stanie technicznym maszyny:

• Licznik motogodzin (mth): Wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów: Sygnalizuje temperaturę oleju. Przekroczenie wartości na czerwonym polu wymaga natychmiastowego zatrzymania wózka i schłodzenia silnika.
• Wskaźnik ilości paliwa: Informuje o poziomie paliwa w zbiorniku.
• Wskaźnik ładowania akumulatora: Pokazuje stan naładowania akumulatora.
• Lampka ciśnienia oleju: Zapala się, gdy ciśnienie oleju jest zbyt niskie.
• Kontrolka ładowania akumulatora: Zapala się po przekręceniu kluczyka do pozycji „ON” i gaśnie po uruchomieniu silnika.
• Kontrolka temperatury silnika: Zapala się podczas pracy silnika, gdy temperatura przekroczy standardową wartość. W przypadku wskazania na czerwonym polu, należy natychmiast zatrzymać wózek.

System uruchamiania silnika i rozrusznik

Proces uruchamiania silnika w wózku widłowym Yale odbywa się za pomocą kluczyka w stacyjce:

• Pozycja „OFF”: Obieg elektryczny jest zamknięty, kluczyk można wyjąć.
• Pozycja „ON”: Wskaźniki na desce rozdzielczej zapalają się na chwilę.
• Pozycja „START”: Rozrusznik jest uruchamiany. Należy pamiętać, aby nie trzymać rozrusznika włączonego dłużej niż 5 sekund, aby zapobiec jego przegrzaniu.

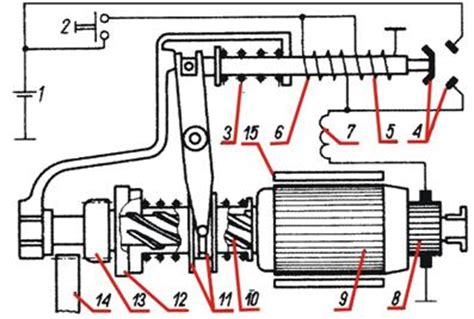

Rozrusznik to kluczowy element w procesie uruchamiania silnika. Jego głównym zadaniem jest nadanie wałowi korbowemu odpowiedniej prędkości obrotowej, niezbędnej do rozpoczęcia pracy silnika spalinowego. W przypadku awarii rozrusznika, wózek widłowy staje się unieruchomiony.

Najczęstsze problemy z rozrusznikiem

Awarie rozrusznika mogą mieć różne przyczyny:

• Korozja: Wilgoć, zwłaszcza przy parkowaniu wózka na zewnątrz, może prowadzić do korozji elementów elektrycznych, w tym rozrusznika.
• Kondensacja pary wodnej: Może uniemożliwić uruchomienie silnika.
• Przegrzanie rozrusznika: Długotrwała praca rozrusznika bez odpowiedniego chłodzenia może prowadzić do jego przegrzania i zmniejszenia mocy.
• Uszkodzenie magnesu: Magnes odpowiada za wytworzenie pola magnetycznego niezbędnego do pracy rozrusznika. Jego uszkodzenie dyskwalifikuje rozrusznik z dalszego użytkowania.
• Zużyte szczotki: Szczotki są elementem roboczym rozrusznika, który ulega naturalnemu zużyciu. Ich brak lub nadmierne zużycie uniemożliwia prawidłowe działanie.

Specyfikacja techniczna rozrusznika

Rozrusznik 12V 2.7 kW przeznaczony do wózków widłowych Yale i Hyster to wysokiej jakości komponent, zapewniający niezawodne uruchamianie silników diesla. Jego parametry techniczne obejmują:

• Napięcie: 12V
• Moc: 2.7 kW
• Liczba zębów: 13
• Kierunek obrotu: CW (zgodnie z ruchem wskazówek zegara)
• Typ przekładni: GR
• Kołnierz montażowy: 100 mm
• Liczba otworów montażowych: 3
• Długość bendiksu: 31.50 mm
• Średnica otworów montażowych: 14 mm
• Typ bendiksu: Stal

Numery porównawcze tego rozrusznika to m.in.: 2021166 Hyster, 4840-18-400 Mazda, 901098891 Yale, M002T54571 Mitsubishi.

Sterowanie i mechanizmy jazdy

Wózki widłowe Yale wyposażone są w zaawansowane systemy sterowania, które zapewniają precyzyjne manewrowanie:

• Pedał powolnego poruszania się: Umożliwia dokładne manewrowanie wózkiem, a jego wciskanie zwiększa obroty silnika i prędkość jazdy.
• Dźwignie skrzyni biegów: Pozwalają na wybór dwóch prędkości jazdy do przodu i do tyłu. Przed zmianą biegów należy upewnić się, że pedał sprzęgła jest wciśnięty maksymalnie, a wózek jest całkowicie zatrzymany.
• Dźwignia przechyłu masztu: Steruje pochylaniem masztu do przodu i do tyłu, co jest istotne podczas manewrowania ładunkiem.
• Kierownica: Zapewnia skręt wózka w lewo lub w prawo. Układ kierowniczy jest wspomagany, co ułatwia manewrowanie.

Ustawienia fotela i bezpieczeństwo operatora

Fotel operatora można dostosować do indywidualnych potrzeb, zapewniając komfort i łatwy dostęp do wszystkich elementów sterujących. Pozycję fotela można odblokować, przesuwając dźwignię pod fotelem. Na tylnym oparciu znajduje się wspornik umożliwiający regulację wagi operatora. Klatka bezpieczeństwa wykonana z wytrzymałego materiału chroni operatora przed spadającymi przedmiotami.

Obsługa płynów eksploatacyjnych i konserwacja

Regularna kontrola i uzupełnianie płynów eksploatacyjnych są kluczowe dla prawidłowego działania wózka:

• Płyn chłodniczy: Należy uważać przy otwieraniu korka chłodnicy, gdy temperatura płynu przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia.
• Olej hydrauliczny: Napełnianie odbywa się przez otwór znajdujący się po prawej stronie maski.
• Paliwo: Należy sprawdzać wskaźnik poziomu paliwa na desce rozdzielczej i upewnić się, czy ilość paliwa jest wystarczająca na dzień pracy. Zabrania się używania wózka w przypadku wycieku paliwa.
• Olej silnikowy: Poziom oleju sprawdza się za pomocą miarki.
• Płyn hamulcowy: Poziom powinien znajdować się między dwoma znakami na zbiorniczku. Płyn hamulcowy jest szkodliwy dla zdrowia.
• Elektrolit w akumulatorze: Poziom powinien znajdować się między znacznikami na akumulatorze.

Regularna inspekcja, w tym sprawdzenie wentylatora chłodnicy oraz układu jezdnego pod kątem wycieków, jest niezbędna dla utrzymania wózka w dobrym stanie technicznym.

Dodatkowe informacje i wskazówki

• Napięcie łańcucha: Należy dbać o odpowiednie napięcie łańcucha, co wpływa na jego żywotność.
• Ciśnienie w oponach: Używanie przyrządu do sprawdzania ciśnienia i uzupełnianie powietrza w razie potrzeby jest ważne dla bezpieczeństwa i efektywności pracy.
• Wymiana oleju: W przypadku wózków z dużym przebiegiem godzin (np. 5 tys. godzin), regularna wymiana oleju jest kluczowa.
