Rozrzutnik Jednoosiowy: Naprawa, Konserwacja i Wybór w Rolnictwie

W nowoczesnym rolnictwie, gdzie efektywność i optymalizacja kosztów są kluczowe, rozrzutnik obornika - często nazywany również roztrząsaczem - odgrywa niezwykle ważną rolę. Urządzenia te są stosowane do dystrybucji nawozu na polach, zapewniając glebie niezbędne składniki odżywcze, substancje organiczne (próchnicę) oraz korzystną florę bakteryjną. Odpowiednie nawożenie poprawia właściwości chemiczne i strukturę gleby, zwiększając jej pojemność wodną i wspierając wegetację roślin.

W zależności od konstrukcji, rozrzutniki mogą posiadać budowę jedno-, dwuosiową lub tandemową. W ostatnich latach, szczególnie w przypadku maszyn średniej ładowności, obserwuje się tendencję do ograniczania liczby osi na rzecz dominacji osi pojedynczej, co przynosi szereg korzyści eksploatacyjnych.

Cechy i Zalety Nowoczesnych Rozrzutników Jednoosiowych

Rozrzutniki jednoosiowe są ważnym elementem wyposażenia nowoczesnego gospodarstwa rolnego, łączącym efektywność i ekonomiczność. Przyczyniają się do poprawy jakości gleby, zwiększenia plonów i efektywniejszego wykorzystania zasobów naturalnych. Obornik umieszczany jest w maszynie, która następnie jest transportowana do miejsc rozrzutu. Maszyna jest zazwyczaj ciągnięta przez ciągnik i wyposażona w mechanizm umożliwiający rozrzucanie na dużym obszarze.

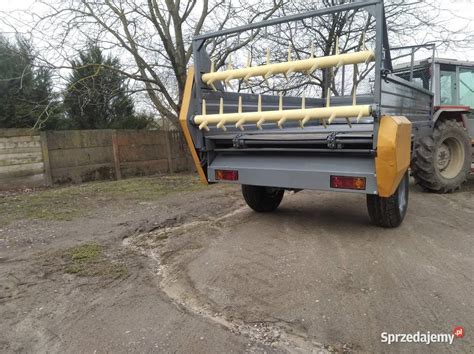

Układ Jezdny i Manewrowość

Jednym z kluczowych elementów rozrzutników obornika jest układ jezdny, który musi sprostać przewożeniu bardzo dużych ilości materiału. Obciążenia i przebiegi tych maszyn często przekraczają standardowe wartości dla przyczep.

Wśród największych firm dominuje oś pojedyncza w połączeniu z kołami o dużej średnicy, wyposażonymi w opony z bieżnikiem rolniczym, podobnym do stosowanego w oponach ciągnikowych. Takie rozwiązanie ma dwie główne zalety:

• Mniejsze zapotrzebowanie na moc: Wynika to z niższych oporów toczenia. Producenci deklarują, że do współpracy z rozrzutnikami z pojedynczą osią wystarcza ciągnik o 10-20% słabszy niż w przypadku osi tandemowej.
• Poprawiona manewrowość: Zmniejsza się ryzyko spychania podłoża podczas skręcania, co jest problemem w układach tandemowych.

Rozrzutniki jednoosiowe zazwyczaj nie posiadają amortyzacji kół, jednak sytuację poprawiają stosowane powszechnie amortyzowane dyszle. Większość rozrzutników ma oko dyszla zamontowane na dolnym zaczepie ciągnika, ale niektórzy producenci, jak Unia Group czy Pronar, dopuszczają wybór między zaczepem górnym a dolnym.

Konstrukcja Skrzyni Ładunkowej

Skrzynie ładunkowe rozrzutników charakteryzują się dużym zróżnicowaniem pod względem zastosowanych materiałów i konstrukcji. Trwałość maszyny zależy od jakości stali i grubości blachy. Przykładowo, modele Metaltech RO 10 i 10+ posiadają blachę o grubości 4 mm na ścianach i 6 mm na podłodze, wykonaną ze stali Domex (ściany) i Hardox (podłoga). W przypadku rozrzutników Brochard, skrzynie są wykonane ze stali Domex, z blachą o grubości 3 mm na ścianach i 4 mm na podłodze. Pronar N 161/2 Heros i Metal-Fach N280/2 mają ściany o grubości 3 mm, a w Metal-Fach N280/2 zastosowano podłogę z drewnianych desek, co ma być trwałym rozwiązaniem w agresywnym środowisku nawozów.

W rozrzutnikach z pojedynczą osią i dużymi kołami skrzynia ładunkowa jest zwężona i mieści się między kołami. Jest ona jednocześnie głęboka i długa, co zapewnia dużą objętość i dobrze współpracuje z dwuwalcowym adapterem. Umieszczenie platformy ładunkowej między kołami obniża środek ciężkości. Firma A-Lima-Bis zastosowała w modelach Evo Spreader 10 i Evo Spreader 12 skrzynię samonośną, co pozwoliło na obniżenie progu załadunku do 2,1-2,15 m, ułatwiając napełnianie maszyny miniładowarkami. W większości innych modeli krawędź załadunku znajduje się na wysokości 2,6-2,7 m. Niektórzy producenci, jak Sipma i Pronar, stosują drewniane listwy na górnej krawędzi skrzyni, aby zapobiec uszkodzeniom podczas załadunku.

Wewnętrzne Systemy: Przenośnik i Zabezpieczenia

Kluczowym elementem wyposażenia skrzyni ładunkowej jest przenośnik łańcuchowy. W rozrzutnikach o średniej ładowności stosuje się zazwyczaj przenośnik podwójny z dwoma łańcuchami na każdej połowie szerokości przestrzeni ładunkowej. Standardem jest napęd hydrauliczny, umożliwiający bezstopniową regulację prędkości.

Ważne jest zabezpieczenie przewożonego materiału, do czego służą zasuwy i osłony adaptera. Zasuwa, płyta wsuwana między walce adaptera a skrzynię ładunkową, zabezpiecza adapter przed naporem nawozu podczas transportu i uruchamiania walców, zapobiegając przeciążeniom mechanizmu napędu oraz gubieniu materiału. Osłony adaptera natomiast zapobiegają gubieniu resztek obornika i chronią osoby postronne przed kontaktem z zębami adaptera. W modelach Metal-Fachu zasuwa wyposażona jest w gumowe pióro uszczelniające, a niektórzy producenci stosują siatki ochronne (Metal-Fach) lub pełne osłony z blachy (Unia Group Tytan).

Typy Adapterów Rozrzutu

Adapter rozrzutu jest kluczowym elementem wpływającym na jakość pracy i wydajność rozrzutnika. Wyróżniamy dwie główne kategorie adapterów:

• Adaptery poziome: Podstawowe rozwiązanie z dwoma poziomymi walcami, które często współpracują z tarczami rozrzucającymi. Pozwalają na rozrzucanie nie tylko obornika, ale także wapna, kompostu czy pozostałości z biogazowni. Wymagają obornika niezbyt słomiastego. Ich zaletą jest szerokość pracy dochodząca do 25 m.
• Adaptery pionowe: Mogą posiadać dwa lub cztery walce. Adaptery czterowalcowe zazwyczaj rozrzucają obornik na szerokość od 4 do 8 m i sprawdzają się przy szerokopasmowym rozrzucaniu każdego rodzaju obornika. Adaptery dwuwalcowe osiągają większą szerokość roboczą dzięki wysokiej prędkości obwodowej i większej średnicy walców, będąc bardziej uniwersalne i nadając się do rozrzucania kompostu, torfu, a nawet wapna.

Wymagania Mocy Ciągnika

Rozrzutniki o ładowności 10-12 ton zazwyczaj wymagają ciągnika o mocy co najmniej 100 KM. Jest to niezbędne minimum, a konkretne zapotrzebowanie może się różnić. Przykładowo, Joskin Tornado 3 (12 t) wymaga minimalnie 120 KM, natomiast Metaltech RO 12 (12 t) z 2 pionowymi walcami potrzebuje ciągnika o mocy co najmniej 130 KM.

Wyposażenie Opcjonalne

Przy wyborze rozrzutnika warto zwrócić uwagę na specyfikację, gdyż wiele przydatnych elementów znajduje się na listach wyposażenia dodatkowego, za które warto dopłacić. Są to m.in.: zasuwa (ściana grodziowa), osłona lamp tylnych (chroniąca lampy przed zabrudzeniem), szersze koła oraz błotniki, które często nie są w wyposażeniu standardowym.

Typowe Problemy i Usterki w Rozrzutnikach Jednoosiowych

Nawet najlepiej utrzymany rozrzutnik z biegiem lat może wymagać napraw lub wskazywać na potrzebę wymiany. Zrozumienie typowych problemów jest kluczowe dla efektywnej naprawy i konserwacji.

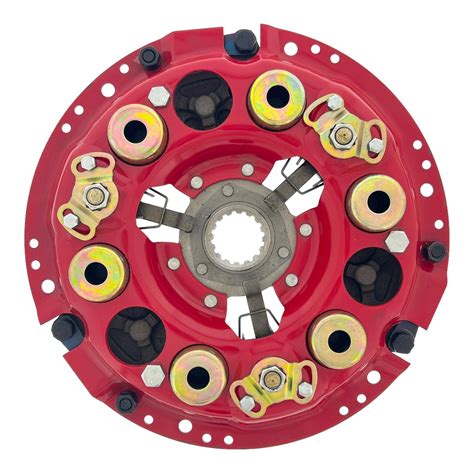

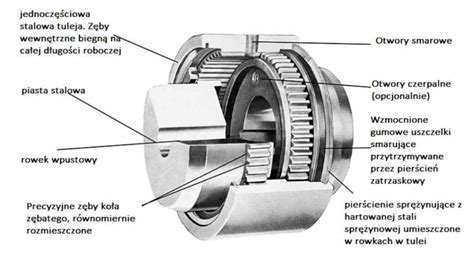

Pękające Tarczki Sprzęgła Przeciążeniowego

Jednym z częstych problemów zgłaszanych przez użytkowników rozrzutników, w tym polskich modeli, jest częste pękanie tarczek sprzęgła przeciążeniowego. Może to wynikać zarówno ze słabej jakości nowych tarczek, jak i z innych przyczyn, np. nieprawidłowej eksploatacji, przeciążenia mechanizmu adaptera lub niewłaściwej regulacji samego sprzęgła. Warto zbadać, czy problem leży w wadach fabrycznych części, czy też w sposobie użytkowania maszyny.

Wyciek Oleju z Przekładni Adaptera

Innym problemem, który może wystąpić w rozrzutnikach, jest wyciek oleju z przekładni adaptera. Usunięcie takiej usterki często wymaga otwarcia przekładni. W takich przypadkach kluczowy jest dostęp do schematu przekładni, aby wiedzieć, czego się spodziewać wewnątrz i jak prawidłowo podejść do demontażu i naprawy. Brak schematu może znacznie utrudnić proces i zwiększyć ryzyko dalszych uszkodzeń.

Inne Sygnały Zużycia i Konieczności Wymiany Maszyny

Istnieje wiele sygnałów wskazujących, że rozrzutnik wymaga poważnej naprawy lub że nadszedł czas na jego wymianę:

• Nierównomierne rozrzucanie nawozu: Jeśli nawóz gromadzi się w pasach zamiast jednolitej warstwy, wskazuje to na problem z adapterem lub przenośnikiem.
• Częste awarie konstrukcyjne: Powtarzające się spawanie ramy, wymiana osi lub uszczelnianie podłogi świadczą o wyeksploatowaniu maszyny. Podłoga, zwłaszcza w starszych modelach, jest szczególnie narażona na zużycie i często wymaga naprawy lub wymiany.
• Problemy z napędem: Szarpanie przy starcie, hałas z łańcuchów, zacinający się wał odbioru mocy, a w końcu awarie całych sekcji napędowych mogą wskazywać na głębokie zużycie.
• Trudno dostępne lub drogie części zamienne: Gdy koszty części zamiennych przewyższają faktyczną wartość maszyny, wymiana jest ekonomicznie uzasadniona.
• Niska wydajność i przestarzała technologia: Stare rozrzutniki często nie nadążają za nowymi wymaganiami, mają zbyt małe skrzynie ładunkowe lub brakuje im nowoczesnej hydrauliki czy sterowania, co zwiększa zmęczenie operatora i obniża efektywność pracy.

Konserwacja i Serwis: Klucz do Długiej Żywotności

Konserwacja rozrzutnika obornika to kluczowy element zapewnienia jego długotrwałej i bezawaryjnej pracy. Regularne smarowanie, dokładne czyszczenie oraz systematyczna kontrola techniczna pozwalają uniknąć kosztownych napraw i zwiększają bezpieczeństwo podczas eksploatacji maszyny.

Znaczenie Regularnego Serwisu

Regularny serwis pozwala uniknąć awarii w szczycie sezonu nawozowego, kiedy przestoje są najbardziej kosztowne. Systematyczna kontrola napięcia łańcuchów oraz stanu innych elementów mechanicznych i hydraulicznych pozwala w porę wykryć i usunąć ewentualne usterki.

Smarowanie i Wymiana Oleju

Smarowanie to podstawa konserwacji, która zapewnia ochronę ruchomych elementów rozrzutnika, takich jak łożyska, przeguby, wały napędowe czy mechanizmy rozrzutu. Dzięki smarowi ogranicza się tarcie i zużycie części, co przekłada się na ich większą żywotność oraz płynność pracy maszyny. Ważne jest, aby stosować odpowiednie typy smarów zalecane przez producenta rozrzutnika. Smarowanie oraz wymiana oleju powinny być wykonywane zgodnie z zaleceniami zawartymi w instrukcji obsługi, z uwzględnieniem interwałów czasowych lub liczby godzin pracy.

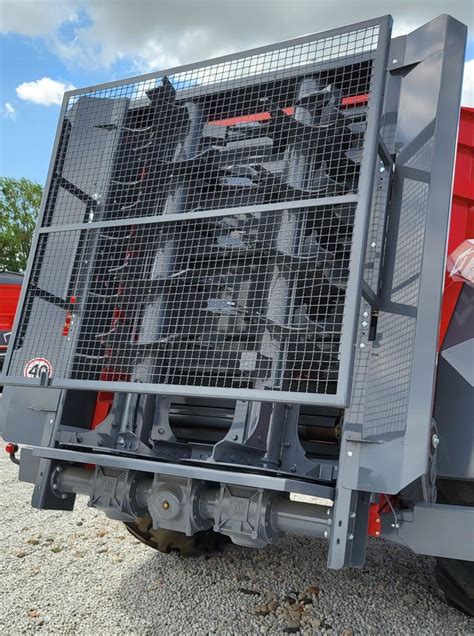

Czyszczenie Maszyny

Czyszczenie rozrzutnika obornika to jedna z podstawowych czynności konserwacyjnych, która znacząco wpływa na jego długowieczność i sprawne działanie. Należy je przeprowadzać przede wszystkim po zakończeniu pracy na polu, najlepiej każdego dnia. Usunięcie świeżych pozostałości obornika zapobiega ich zaschnięciu i zacieraniu się mechanizmów. Optymalnym narzędziem jest myjka ciśnieniowa, która efektywnie usuwa resztki z trudno dostępnych miejsc, takich jak bębny rozrzutnika, podajniki, osie i podwozie. Do usuwania uporczywych zabrudzeń można stosować specjalistyczne detergenty przeznaczone do maszyn rolniczych, które rozpuszczają organiczne osady i jednocześnie chronią metal przed korozją.

Bezpieczeństwo Podczas Prac Konserwacyjnych

Prace konserwacyjne należy zawsze wykonywać na stabilnym i równym podłożu, przy unieruchomionej maszynie i odłączonym WOM od ciągnika. Przed rozpoczęciem jakichkolwiek prac konserwacyjnych rozrzutnik należy także odłączyć od ciągnika, a kluczyk ze stacyjki wyjąć i odłożyć w bezpieczne miejsce. Podczas obsługi technicznej trzeba pamiętać o stosowaniu odpowiedniej odzieży ochronnej, która powinna być ściśle dopasowana do ciała, aby nie mogła zostać wciągnięta przez elementy maszyny. Wszystkie czynności konserwacyjne powinny być wykonywane wyłącznie przy wyłączonym silniku ciągnika. Nigdy nie wolno podejmować działań przy włączonym silniku lub w sytuacji, gdy maszyna jest pod napięciem.

Przygotowanie do Przechowywania

Przygotowanie rozrzutnika obornika do przechowywania po zakończeniu sezonu pracy jest istotnym elementem dbania o jego długotrwałe i bezawaryjne użytkowanie. Należy dokładnie wyczyścić maszynę, usuwając wszelkie resztki obornika. Kolejnym krokiem jest kontrola napięcia łańcuchów oraz stanu innych elementów mechanicznych i hydraulicznych. Warto także zabezpieczyć rozrzutnik przed wilgocią i niskimi temperaturami, przechowując go w suchym, zadaszonym miejscu, najlepiej w halach lub garażach. Jeśli przechowywanie pod dachem nie jest możliwe, zaleca się zastosowanie plandeki ochronnej.

Części Zamienne do Rozrzutników Obornika

W przypadku konieczności naprawy rozrzutnika, kluczową kwestią jest dostępność i jakość części zamiennych. W ofercie sklepów internetowych i stacjonarnych można znaleźć szeroki wybór komponentów do maszyn różnych producentów.

Dostępność i Wybór

Klienci mają wybór między częściami oryginalnymi a wysokiej klasy zamiennikami. Zakup części zamiennych do maszyn rolniczych w sklepie internetowym to rozsądny wybór, pozwalający oszczędzić czas, nerwy i pieniądze. Oferta obejmuje szeroki wybór komponentów do maszyn takich jak rozrzutnik polski, Fortschritt oraz rozrzutnik rosyjski, w tym sprzęgła, obudowy łożysk, napinacze łańcuchów, wahacze, sworznie i inne części.

Identyfikacja i Dobór Części

Dobór części do rozrzutników należy zacząć od identyfikacji modelu maszyny, np. rozrzutnik rosyjski, polski jednoosiowy. Przy zakupie kół zębatych należy sprawdzić liczbę zębów i średnicę otworu na wał, a w przypadku listew - ich długość i rozstaw otworów montażowych.

Jakość Wykonania

Wysoka jakość wykonania ze wzmocnionej stali gwarantuje odporność na pęknięcia i korozję wywołaną kwasami organicznymi. Ma to kluczowe znaczenie dla trwałości elementów pracujących w agresywnym środowisku obornika.

Rozrzutniki Polskie (Biafamar)

Pod nazwą „rozrzutnik polski” często kryje się rozrzutnik produkowany przez Fabrykę Maszyn Rolniczych Biafamar, ze względu na miejsce założenia nazywaną często Czarną Białostocką. Biafamar została założona w 1952 r. i przetrwała pół wieku. Już w 1956 r. rozpoczęła się produkcja rozrzutników obornika RT I. Mimo likwidacji Biafamaru z uwagi na nierentowność, jej dziedzictwo przetrwało, a wymiary rozrzutników Czarna Białostocka pozwalają na ich wykorzystywanie w mniejszych i średnich gospodarstwach, co sprawia, że części do nich są nadal poszukiwane.

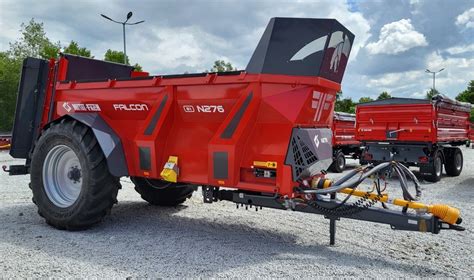

Przykładowe Modele Rozrzutników Jednoosiowych: Metal-Fach N276 Falcon

N276 FALCON to rozrzutnik zaprojektowany z myślą o wymagających użytkownikach, dostępny w wersjach 6 t i 8 t z mechanicznymi podporami. Posiada nowoczesną, skorupową i wąską skrzynię ładunkową, umożliwiającą precyzyjne rozprowadzanie materiału.

Konstrukcja i Przenośnik

Konstrukcja oparta jest na wytrzymałym, jedno-rzędowym przenośniku podłogowym łańcuchowym (łańcuch NK14 o zrywalności 21 ton), co zapewnia niezawodność i długowieczność. Napinanie łańcucha odbywa się poprzez przesuwanie wałka z łożyskiem samonastawnym w bocznych prowadnicach, z podwójnym mocowaniem śrub. Standardowe wyposażenie obejmuje składaną drabinkę po lewej stronie skrzyni oraz wewnętrzną drabinkę ułatwiającą obserwację i bezpieczne wejście do wnętrza. Rozrzutnik posiada standardową nadstawkę przednią, a opcjonalne boczne nadstawy siatkowe (400 mm lub 600 mm) zwiększają pojemność skrzyni.

Wersje Premium

Wersje Falcon Premium (10t, 12t, 14t) wyposażone są dodatkowo w wskaźnik podnoszenia zasuwy oraz robocze oświetlenie (jeden szperacz wewnątrz skorupy, dwa z tyłu przy adapterze), zapewniające widoczność podczas załadunku i rozładunku.

Adaptery

Standardowo rozrzutnik wyposażony jest w pionowy adapter rozrzucający o szerokości 1,5 metra, z dwoma wirnikami i wymiennymi ostrzami ze stali HARDOX 450. Zapewnia to wysoką trwałość i odporność na zużycie, a szerokość rozrzutu wynosi do 12 metrów. Dolne talerze z łopatkami zapewniają równomierne rozprowadzanie materiału, a udoskonalona konstrukcja zmniejsza ryzyko zapychania. Opcjonalnie dostępny jest adapter poziomy ZENI z dwiema tarczami i poziomymi ostrzami, idealny do rozdrabniania przefermentowanego obornika, zapewniający szerokość rozrzutu do 12 metrów.

Sterowanie i Systemy

Rozrzutniki N276 Falcon posiadają hydrauliczną zasuwę skrzyni ładunkowej. Standardowo montowana jest siatkowa osłona adaptera i boczne blachy ograniczające wyrzut boczny. Modele Falcon (6t i 8t) oferują elektroniczne sterowanie podłogą za pomocą panelu w kabinie ciągnika, z przyciskami „+/-” do regulacji prędkości przenośnika. W standardzie znajduje się system sterowania podłogą za pomocą pokrętła, zapewniający płynne dostosowanie prędkości przenośnika.

Zaawansowane systemy to:

• System MF-S-Control w wersji DigiDevice: Umożliwia precyzyjne nawożenie, optymalizację kosztów oraz tworzenie i analizę danych dotyczących plonów.
• System MF-S-Control w wersji ISOBUS: To zaawansowane narzędzie Rolnictwa 4.0, umożliwiające zmienne dawkowanie nawozów z uwzględnieniem przestrzennej zmienności gleby. Zapewnia dwukierunkową wymianę danych w czasie rzeczywistym, monitorowanie i kontrolę dawki, automatyczne wyłączanie taśmy oraz dostosowanie pracy do prędkości maszyny. Posiada certyfikat zgodności AEF.

Wyposażenie Dodatkowe dla N276 Falcon

Wśród opcji wyposażenia dodatkowego dla rozrzutników N276 Falcon znajdują się:

• Nadstawa siatkowa 400 mm
• Nadstawa siatkowa 600 mm
• Deflektory hydrauliczne z możliwością regulacji do adaptera pionowego 1,5 m i 2 m - 2 szt.
• Podwójny przegub otwierania klapy tylnej
• Dyszel amortyzowany hydraulicznie
• Stopka nożycowa - N276/1, N276
• Oko dyszla Ø40, Oko dyszla obrotowe Ø50, Oko dyszla kulowe K80
• Koła 580/70 R38 - 2 szt. - N276/1, N276
• Koła 650/75R32 - 2 szt.
