Kluczowe Parametry Wózków Widłowych: Od Rozstawu Osi po Wysokość Podnoszenia

Wstęp: Znaczenie wózków widłowych i ich kluczowych parametrów

Wózki widłowe to niezastąpione maszyny w magazynach, halach produkcyjnych oraz w transporcie towarów. Ich wszechstronność i efektywność sprawiają, że są fundamentem intralogistyki w wielu branżach. Jednym z najważniejszych aspektów, który decyduje o ich wydajności, jest odpowiedni dobór kluczowych parametrów technicznych, w tym rozstawu wideł oraz rozstawu osi. Właściwie dobrane parametry zapewniają lepszą stabilność, precyzyjne manewrowanie oraz bezpieczeństwo w czasie pracy.

Rozstaw wideł w wózku widłowym

Czym jest rozstaw wideł?

Rozstaw wideł wózka widłowego to odległość między wewnętrznymi krawędziami wideł, które służą do podnoszenia i transportowania ładunków. Jest to jeden z najważniejszych parametrów, który wpływa na wydajność i stabilność maszyny. Standardowy rozstaw wideł jest najczęściej spotykany w wózkach widłowych, ale w zależności od rodzaju wykonywanych prac, konieczne może być zastosowanie węższych lub szerszych wideł.

Wąski rozstaw wideł

Wąski rozstaw wideł to opcja, która sprawdza się w wózkach widłowych używanych w ciasnych przestrzeniach magazynowych. Dzięki mniejszej odległości między widłami, wózek widłowy jest w stanie manewrować w ciasnych korytarzach, co zwiększa efektywność pracy w ograniczonych przestrzeniach. W przypadku wąskiego rozstawu ważne jest, aby dobór odpowiednich wideł do wózka uwzględniał maksymalny udźwig, ponieważ zmniejszenie rozstawu może wpłynąć na stabilność ładunku.

Szeroki rozstaw wideł

Szeroki rozstaw wideł jest stosowany głównie w wózkach widłowych, które mają podnosić duże i ciężkie ładunki. Zwiększenie rozstawu wideł pozwala na lepszą stabilność, szczególnie przy podnoszeniu palet o większych wymiarach. Szeroki rozstaw wideł wózka widłowego umożliwia transport większych towarów, takich jak palety o nietypowych wymiarach.

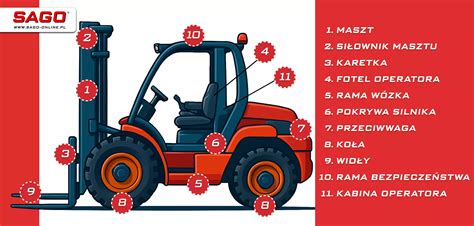

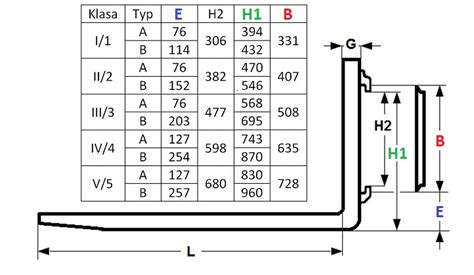

Rodzaje wideł i ich przeznaczenie

Wózki widłowe wyposażone są w różne rodzaje wideł, które różnią się długością, szerokością oraz materiałem, z którego są wykonane. Dobór odpowiednich wideł zależy od rodzaju wykonywanych prac oraz wymiarów ładunków. Do najczęściej spotykanych typów należą:

• Widły standardowe - najczęściej spotykane widły do wózków widłowych, charakteryzujące się średnią szerokością i długością.
• Widły teleskopowe - zwiększają długość wideł wózka widłowego, co pozwala na transport długich ładunków.
• Widły składane - ich zastosowanie pozwala na łatwe dopasowanie szerokości do różnych rozmiarów ładunków.
• Widły powlekane - charakteryzują się powłoką ochronną, co zapewnia lepszą ochronę przed korozją i uszkodzeniami mechanicznymi.

Kluczowe czynniki doboru wideł

Przy wyborze wideł należy uwzględnić następujące czynniki:

• Rodzaj ładunków - szerokość wideł powinna być dopasowana do wymiarów palet i innych ładunków.
• Udźwig wideł - ważne jest, aby nie przekraczać maksymalnego obciążenia wideł, aby zapewnić bezpieczeństwo i sprawność pracy.

Stabilność i bezpieczeństwo ładunku

Stabilność wózka widłowego jest jednym z kluczowych aspektów wpływających na bezpieczeństwo w czasie pracy. Odpowiedni dobór szerokości wideł oraz ich długości wpływa na zachowanie stabilności ładunku. Aby zapewnić maksymalną stabilność, warto zwrócić uwagę na klasę karetki wideł, która ma wpływ na stabilność całego układu. Wybór odpowiedniego rozstawu wideł wózka widłowego ma kluczowe znaczenie dla efektywności pracy, stabilności ładunku oraz bezpieczeństwa.

Klasyfikacja i parametry techniczne wózków jezdniowych

Wózek jezdniowy a wózek widłowy - podstawowe definicje

Wózek jezdniowy to mechaniczny pojazd kołowy o napędzie silnikowym stosowany w transporcie bliskim i magazynowaniu, używany głównie do prac załadunkowych, transportowych i rozładunkowych. Wśród wózków jezdniowych dominującą grupą są wózki jezdniowe podnośnikowe (powszechnie zwane wózkami widłowymi lub widlakami), które służą przede wszystkim do podnoszenia ładunku, przenoszenia, składowania, układania w stosy, układania w gniazdach, obracania przy pomocy wideł lub innego osprzętu do manipulacji ładunkiem.

Klasyfikacja wózków jezdniowych

Wózki jezdniowe klasyfikuje się na podstawie różnych kryteriów, w tym ich przeznaczenia, napędu i sposobu kierowania.

Według dozoru technicznego (UTB)

W kontekście dozoru technicznego wyróżnia się dwie główne grupy:

• Wózki jezdniowe niebędące urządzeniami UTB (niepodlegające pod dozór techniczny):
  • Wózki platformowe (naładowne) - posiadające stałą platformę do przewożenia ładunków w transporcie wewnątrzzakładowym, ich główny parametr to ładowność.
  • Wózki ciągnikowe (ciągnące/pchające) - służące do przeciągania/pchania podczepionych do nich pojazdów lub przyczep, ich główny parametr to siła uciągu.
  • Wózki unoszące - służące do uniesienia określonego ładunku tylko na określoną niewielką wysokość, aby go przemieścić z jednego miejsca na drugie, ich główny parametr to udźwig.
• Wózki jezdniowe podnośnikowe (zwane powszechnie wózkami widłowymi lub widlakami) należące do grupy UTB (podlegające pod dozór techniczny):
  • Wózki podnośnikowe czołowe, gdzie ładunek podnoszony z przodu wózka równoważy się z masą wózka.
  • Wózki podnośnikowe z masztem wewnętrznym nieobejmującym ładunku.
  • Wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym).
  • Wózki podnośnikowe widłowe z masztem wewnętrznym.
  • Wózki podnośnikowe platformowe z masztem wewnętrznym.
  • Wózki podnośnikowe boczne (jednostronne).
  • Wózki podnośnikowe boczne (dwustronne).
  • Wózki podnośnikowe czołowo-boczne (obustronne - dostosowane do pobierania i składowania ładunku z obu stron kierunku jazdy).
  • Wózki podnośnikowe bramowe (rama i element podnoszący obejmują ładunek w trakcie podnoszenia, przemieszczania i składowania).
  • Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (wózek specjalizowany, zwany też wózkiem kompletacyjnym).

Według rodzaju napędu

• Wózki z napędem elektrycznym (z sieci, akumulatora).
• Wózki z napędem spalinowym (LPG, benzyna, diesel).
• Wózki z innym napędem.

Według sposobu kierowania

• Wózki prowadzone - operator prowadzi wózek.
• Wózki podestowe - operator kieruje wózkiem stojąc na podeście znajdującym się na wózku.
• Wózki z fotelem dla kierowcy - operator kieruje wózkiem siedząc na fotelu znajdującym się na wózku.
• Wózki zdalnie kierowane - wózek sterowany przez system automatyki.

Kluczowe parametry techniczne wózka podnośnikowego

Efektywność i bezpieczeństwo pracy wózka widłowego zależą od szeregu parametrów technicznych. Poniżej przedstawiono najważniejsze z nich:

1. Udźwig nominalny wózka Q [kg] - największa dopuszczalna masa ładunku, jaką wózek może podnieść na wysokość do 3300 mm, przy odległości środka ciężkości ładunku od czoła wideł określonej dla danego udźwigu nominalnego. Gdy waga towarów na widełkach przekracza określoną odległość od centrum obciążenia, z powodu limitu pionowej stabilności wózków widłowych, dopuszczalna waga odpowiednio się zmniejsza.
2. Odległość środka ciężkości ładunku od czoła wideł C [mm] - odległość osi obciążenia odnosi się do rozwidlenia na standardowe towary umieszczone, środek ciężkości przybył segment pionowy na przedniej ścianie T-mm (mm): odległość pozioma. Dla wózków widłowych o udźwigu 1T do 4T odległość osi obciążenia wynosi zazwyczaj 500 mm.
3. Największa wysokość podnoszenia H [mm] - to wysokość, na jaką wózek może podnieść ładunek, mierzona przy pionowo ustawionym mechanizmie podnoszenia od podłoża do górnej powierzchni poziomej wideł.
4. Wysokość swobodnego podnoszenia h [mm] - to wysokość, na którą można podnieść widły bez zmiany wysokości masztu.
5. Kąt pochylenia masztu - suwnica tilt odnosi się do wózka widłowego bez obciążenia w płaskim, solidnym terenie, ościeżnicy względem położenia pionowego do przodu (kąt wychylenia masztu do przodu α [°]) lub maksymalnie do tyłu (kąt wychylenia masztu do tyłu ß [°]). Nachylenie do przodu ułatwia widelec i rozładunek towarów, a nachylenie do tyłu ma zapobiegać ześlizgiwaniu się towarów z wideł podczas transportu. Ogólnie rzecz biorąc, kąt nachylenia masztu do przodu wózka widłowego wynosi 3° ~ 6°, a kąt do tyłu to 10° ~ 12°.
6. Prędkości operacyjne:
   • Największa prędkość podnoszenia [M/min] - maksymalna prędkość, z jaką wózek podnosi ładunek przy pełnym obciążeniu. Zwiększenie tej prędkości poprawia wydajność operacji, ale zbyt szybkie podnoszenie może uszkodzić ładunek lub maszynę. Obecnie maksymalna prędkość podnoszenia wózków widłowych krajowych została podniesiona do 20 m/min.
   • Najwyższe prędkości jazdy [m/s] - dla wózków widłowych spalinowych o wadze 1T minimalna prędkość jazdy jest nie mniej niż 17 m/min podczas ładowania.
7. Minimalny promień skrętu R [mm] - gdy wózek widłowy jest uruchomiony na niskich obrotach i toczy się na kole kierownicy, minimalna odległość między najbardziej zewnętrzną i głębszą krawędzią do centrum tokarskiego nazywana jest minimalnym promieniem skrętu zewnętrznego (Rmin). Im mniejszy minimalny promień skrętu, tym mniejsza powierzchnia potrzebna do skręcania wózka i lepsza zwrotność.
8. Prześwit - minimalny prześwit to odległość od koła, stały najniższy punkt ciała do podłogi. Oznacza to, że wózek widłowy ma nie kolidować z przeszkodami naziemnymi. Większy prześwit oznacza wyższą zdolność przejeżdżania przez przeszkody.
9. Rozstaw osi i toru:
   • Rozstaw osi (odstęp osi kół) y [mm] - odległość poziomej linii środkowej przedniej i tylnej osi wózka widłowego. Zwiększenie rozstawu osi jest korzystne dla stabilności wzdłużnej wózka widłowego, ale zwiększa długość karoserii samochodu i minimalny promień skrętu.
   • Tor (szerokość toru) [mm] - odległość między centrami lewego i prawego koła tej samej osi. Zwiększenie bieżnika jest korzystne dla stabilności bocznej wózka widłowego, ale zwiększa się szerokość całkowita i minimalny promień skrętu pojazdu.
10. Minimalna szerokość kanału pod kątem prostym - minimalna szerokość kanału, w którym wózek widłowy może swobodnie manewrować pod kątem prostym.

Wysokość podnoszenia i specjalistyczne wózki do magazynowania

Znaczenie wysokości podnoszenia w magazynie

Wysokość podnoszenia to podstawowy parametr wózka widłowego. Bardzo często to właśnie zasięg, jakim dysponuje maszyna, decyduje o możliwości wdrożenia systemu regałowego o danej wysokości. Czynnikiem determinującym wysokość podnoszenia wózka widłowego jest przede wszystkim rodzaj, a co za tym idzie, zastosowanie urządzenia w magazynie - maszyna przeznaczona do wysokiego składowania będzie się cechowała innymi parametrami użytkowymi niż standardowy widlak z przeciwwagą.

Wysokość podnoszenia wózka widłowego jest to odległość mierzona - na maksymalnym wysunięciu masztu - od poziomu zero (np. od posadzki magazynu) do wideł maszyny, a precyzując, górnej poziomej powierzchni zęba wideł, gdy maszt jest w pozycji pionowej. Ważną wartością - zwłaszcza w magazynach wysokiego składowania - jest wysokość swobodnego podnoszenia. Parametr ten jest określany również jako wielkość gabarytowa wózka i mówi nam, jaki zasięg ma urządzenie bez dodatkowego wysunięcia masztu.

Różne typy wózków a wysokość podnoszenia

• Wózki widłowe unoszące - urządzenia wyposażone w widły, dostosowane do podnoszenia ładunku na wysokość umożliwiającą transport (maksymalnie 30 centymetrów), nie podlegają Urzędowi Dozoru Technicznego.
• Wózki widłowe podnośnikowe - urządzenia wyposażone w widły, dostosowane do podnoszenia ładunku na wysokość umożliwiającą składowanie i pobieranie z systemów regałowych, podlegają Urzędowi Dozoru Technicznego.

Wysokość podnoszenia jest ściśle powiązana z rodzajem wózka widłowego. W nowoczesnych magazynach pracują maszyny, które są zaprojektowane do wydajnej realizacji zadań w wąskim obszarze operacyjnym. Od kilkunastu lat obserwujemy wyraźny trend budowania hal magazynowych „w górę”. Przedsiębiorstwa stawiają sobie za cel maksymalne wykorzystanie kubatury obiektu, co osiąga się przede wszystkim zagęszczając system regałowy kosztem korytarza roboczego dla wózków. Do takich zadań wykorzystuje się specjalistyczne maszyny:

• Wózek widłowy typu Reach Truck - konstrukcja przystosowana do wymagań współczesnej intralogistyki, umożliwiająca pracę w wąskich korytarzach.
• Wózki widłowe systemowe - ich wysokość podnoszenia przekracza 17 metrów, a korytarz potrzebny do bezpiecznej pracy zostaje zredukowany do wartości 1,7 metra. Urządzenia te posiadają obrotowe widły, a przedział operatora podnosi się do góry wraz z ładunkiem.
• Maszyny przegubowe - zaliczane do wózków widłowych wysokiego podnoszenia, ich zasięg często przekracza 15 metrów. Przeznaczone są do pracy w magazynach, gdzie mamy do czynienia z mniej intensywnym przepływem towarów, a kluczowe znaczenie ma współczynnik wykorzystania przestrzeni oraz uniwersalność samego urządzenia.
• Wózki typu stacker (elektryczne układarki) - podnoszą na wysokość przekraczającą 5 metrów. Na inwestycję tego typu najczęściej decydują się przedsiębiorstwa, które nie wymagają dużego przepływu materiałów.

Innowacyjne technologie, takie jak technologia baterii Li-ion, przyczyniają się do optymalizacji wymiarów i wydajności wózków. Przykładem jest wózek elektryczny CPD35 L1, który dzięki szybkiemu ładowaniu i wysokiej wydajności oferuje pracę nawet 10-12 godzin bez wymiany baterii. Bateria o pojemności 540 Ah ładuje się w zaledwie 2,5 godziny, a jej kompaktowy rozmiar pozwolił na przeprojektowanie nadwozia pod względem ergonomii i wydajności. Wymiary pojazdu zostały zoptymalizowane dla maksymalnej stabilności i wysokich współczynników bezpieczeństwa, oferując jednocześnie niskie koszty eksploatacji dzięki bezobsługowej baterii i brakowi części eksploatacyjnych silnika spalinowego.

Znaczenie wymiarów i wagi wózka widłowego w projektowaniu magazynu

Norma EN 15635 i optymalizacja przestrzeni

Wózki widłowe zdobyły swoją reputację bardzo szybko. Fundamentem ich użyteczności od początku były kompaktowe wymiary, które umożliwiały pracę w warunkach niedostępnych dla większych maszyn, takich jak ładowarki teleskopowe. Obecnie wózki widłowe są stosowane niemal wszędzie, od magazynów, w których układają palety z towarami na półkach, po gospodarstwa rolne. Taki wózek może wjechać do naczepy tira, co gwarantuje maksymalne wykorzystanie przestrzeni.

Jednak projektując magazyn lub planując zakup wózka widłowego, należy zapoznać się z jego wymiarami i stworzyć odpowiednie warunki do pracy. Wózek będzie bezużyteczny w magazynie, po którym nie może jeździć. Z tego powodu powstała norma EN 15635. Reguluje ona zasady projektowania magazynu w zależności od rozmiarów wózka widłowego, pomagając stworzyć budynek idealnie dopasowany do jego gabarytów. Ciężko wymienić każdy wózek widłowy i przytoczyć jego dokładne rozmiary, ponieważ jest ich zbyt dużo i nie każdy z nich ma takie same gabaryty. Tak samo jak rozmiar, ciężko podać konkretne wagi dla konkretnego rodzaju wózka widłowego. Zależy to od zbyt wielu czynników; nawet w przypadku wózków z podobnymi parametrami, takimi jak udźwig czy wymiary, waga będzie się różnić w zależności od wyposażenia czy producenta.

Waga wózka widłowego a wytrzymałość podłoża

Waga wózka ma znaczenie, ponieważ jej znajomość pozwoli stworzyć dla niego odpowiednie warunki, takie jak np. wytrzymałość podłoża w magazynie. Wózki z maksymalnym dopuszczalnym obciążeniem bardzo często sięgają 10 ton, a te większe czasami nawet tę wartość przekraczają, dlatego jazda nimi po nieprzystosowanej nawierzchni może skończyć się szybką koniecznością remontu.

Wpływ osprzętu na wymiary i wagę

Wózki widłowe mogą pełnić wiele funkcji, potrzebują do tego odpowiedniego osprzętu, który często zmienia ich rzeczywiste wymiary. Warto więc przemyśleć, do czego będzie służył wózek i stworzyć ku temu odpowiednie warunki. Szerokość wózka widłowego znacznie zmienia się po zastosowaniu obciążników albo pługa śnieżnego, długość natomiast przy stosowaniu nakładek przedłużających widły. Te dodatki zmieniają również wagę maszyny. Przed zakupem osprzętu do wózka widłowego trzeba więc sprawdzić, czy wózek będzie mógł z nim funkcjonować.

Bezpieczeństwo eksploatacji wózków widłowych

Bezpieczna eksploatacja wózków widłowych jest kluczowa dla ochrony operatorów, ładunków i infrastruktury magazynowej. Każdy model wózka powinien być wyposażony w diagram udźwigu, uwzględniający wysokość podnoszenia ładunku i położenie środka ciężkości na widłach. Należy pamiętać o tym, że przy podniesionym ładunku wózek jest niestabilny i należy stale kontrolować położenie środka ciężkości, by nie dopuścić do jego przewrócenia się. Ładunek należy przewozić przy ustawieniu wideł 30 cm powyżej nawierzchni i maszcie przechylonym w stronę operatora.

Do obsługi wózka widłowego konieczne jest posiadanie odpowiednich uprawnień oraz pozytywny wynik badań psychotechnicznych. Uprawnienia do obsługi wózków widłowych według aktualnych przepisów wydają wyłącznie jednostki dozoru technicznego.
