Regeneracja Otworów w Maszynach JCB: Frezowanie, Rozwiercanie i Wytaczanie

Wielu operatorów i właścicieli maszyn budowlanych, takich jak ładowarki JCB, często spotyka się z problemem wyrobionych i uszkodzonych otworów w kluczowych elementach konstrukcyjnych. Niezależnie od tego, czy chodzi o gniazda na szpilki kół, czy punkty mocowania drążków kierowniczych, problem ten wymaga precyzyjnej i trwałej naprawy, aby zapewnić bezpieczeństwo i sprawność maszyny. Niniejszy artykuł szczegółowo omawia typowe usterki oraz metody ich regeneracji, wykorzystując techniki takie jak rozwiercanie, frezowanie i wytaczanie.

Problemy z Wyrobionymi Otworami na Szpilki Kół w JCB

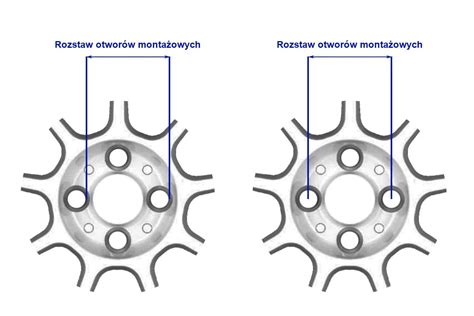

Jednym z często zgłaszanych problemów jest uszkodzenie otworów na szpilki kół, zwłaszcza w tylnych osiach ładowarek JCB. Użytkownicy donoszą, że wyrobione otwory mogą prowadzić do „strzelania” koła, a w skrajnych przypadkach nawet do pęknięć felg. Zdarza się również, że otwory w przednich kołach stają się jajowate.

Przyczyny i Konsekwencje Uszkodzeń

Główną przyczyną tego typu uszkodzeń jest jazda na poluzowanych kołach, często spowodowana niedokręceniem lub brakiem regularnego sprawdzania momentu dokręcenia. Nierzadko mechanicy wskazują, że jest to typowa usterka dla tych maszyn, wynikająca z zastosowania zbyt małej liczby śrub mocujących koło. Długotrwała eksploatacja bez odpowiedniej kontroli prowadzi do nadmiernego zużycia, uniemożliwiając bezpieczne dokręcenie kół.

Rozwiązania Doraźne i Trwałe

• Wymiana felg: Najprostszym, choć często kosztownym rozwiązaniem, jest wymiana uszkodzonych felg na nowe lub używane. Jest to często szybsza opcja niż próba regeneracji w mniej skomplikowanych przypadkach.

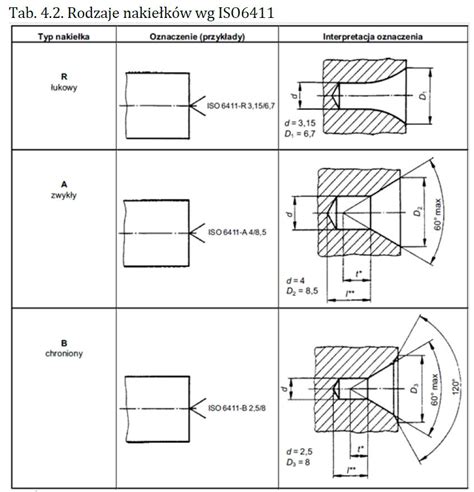

• Podkładki stożkowe: Tymczasowym rozwiązaniem, które może pomóc w utrzymaniu maszyny w ruchu do końca sezonu, jest zastosowanie podkładek stożkowych. Podkładki te, np. od pojazdów typu Star, mogą idealnie pasować w wyrobiony otwór, zapewniając chwilową stabilizację. Jednak jest to jedynie rozwiązanie doraźne i nie zastępuje profesjonalnej naprawy.

• Profesjonalna regeneracja: W przypadku poważniejszych uszkodzeń, takich jak pęknięcia, lub gdy wymiana felgi jest nieopłacalna, możliwa jest profesjonalna regeneracja. Wymaga to specjalistycznych metod obróbki, aby przywrócić otwory do nominalnych wymiarów i zapewnić ich trwałość.

Regeneracja Otworów w Zwrotnicach

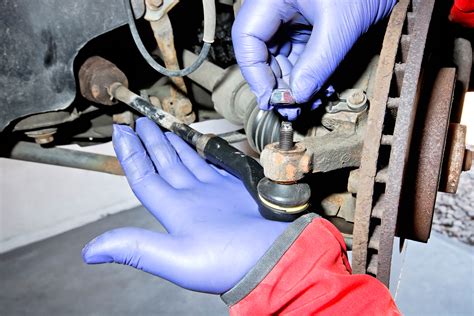

Innym często występującym problemem w maszynach JCB jest wybicie otworu w jednej ze zwrotnic, w którym mocuje się drążek kierowniczy. Powstały luz uniemożliwia prawidłowe dokręcenie elementu, co wpływa na bezpieczeństwo i precyzję sterowania maszyną.

Metody Naprawy

Naprawa wyrobionych otworów w zwrotnicach wymaga precyzyjnej interwencji. Jedną z metod jest naspawanie ubytku materiału przez dobrego spawacza, a następnie nadanie otworowi odpowiedniego kształtu poprzez szlifowanie lub frezowanie od środka. Ważne jest, aby proces ten był wykonany z najwyższą precyzją, ponieważ odtworzenie stożka do wymiaru nominalnego „na oko” jest niezwykle trudne, a wręcz niemożliwe. Takie prace powinny być wykonywane na specjalistycznych maszynach, z użyciem odpowiednich frezów, aby zagwarantować dokładność i trwałość naprawy.

Techniki Obróbki Otworów: Rozwiercanie, Frezowanie i Wytaczanie

Regeneracja i tworzenie precyzyjnych otworów o tolerancji, np. H7 (zakres od fi 5 do fi 80), wymaga zastosowania zaawansowanych technik obróbki skrawaniem. Najczęściej wykorzystywane metody to rozwiercanie, frezowanie i wytaczanie.

Obróbka Małych i Dużych Otworów

• Rozwiercanie: Do mniejszych otworów, zwykle do średnicy fi 12, najczęściej stosuje się rozwiertaki. Dostępne są również specjalne wiertła H7 (np. firmy Kennametal), które pozwalają na uzyskanie wymaganej precyzji w jednej operacji.
• Frezowanie: Większe otwory zazwyczaj są frezowane. Przy wysokościach do 20-30 mm można używać frezów zwykłych, natomiast dla wysokości do 30-40 mm zaleca się użycie węglika. Frezowanie jest często dobrą alternatywą dla wytaczania, szczególnie dla średnic powyżej 25 mm w mniejszych seriach produkcyjnych (do około 50 sztuk).
• Wytaczanie (Roztaczanie): Jeżeli otwory są długie lub wymagają najwyższej precyzji w większych średnicach, stosuje się wytaczadła. Wytaczanie jest zazwyczaj najszybszą metodą dla głębokich otworów.

Precyzja i Wyzwania w Obróbce CNC

Przy obróbce precyzyjnej, np. na frezarkach CNC, kluczowe są drobiazgi mocowania, które decydują o wymiarze. Problemy takie jak owalność otworu (np. 0.07 mm) mogą pojawić się podczas luzowania detalu w imadle, wynikające ze ściskania szczęk. W takich przypadkach zaleca się luzowanie imadła przed obróbką wykańczającą, aby wyeliminować odkształcenia. Jeśli owalność nadal występuje, może to świadczyć o naprężeniach w materiale.

Zaawansowane Metody Frezowania Otworów

W celu uzyskania optymalnej jakości i wydajności obróbki otworów, stosuje się zaawansowane metody frezowania:

1. Frezowanie z Interpolacją Śrubową (Kołowe Zagłębianie Skośne)

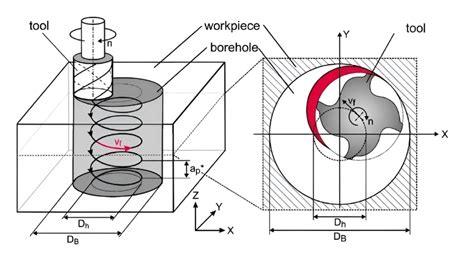

Metoda ta jest preferowana, gdy głębokość otworu przekracza maksymalną wartość osiowej głębokości skrawania ap lub w zastosowaniach wrażliwych na drgania. Kołowe zagłębianie skośne (z interpolacją śrubową, wykorzystującą trzy osie ruchu) zapewnia lepszą okrągłość i współosiowość otworów, szczególnie przy długich wysięgach narzędzia. Ma ona przewagę, ponieważ wymaga użycia tylko jednego narzędzia i może służyć do tworzenia kształtów trójwymiarowych, co czyni ją odpowiednią do frezowania profilowego.

2. Technika „Lekkich i Szybkich” Przejść

Po obróbce zgrubnej, w narożnikach zagłębienia często pozostaje naddatek materiału. Frezowanie wgłębne przy użyciu frezu o mniejszej średnicy to jedna z metod osiągnięcia kształtu bliskiego ostatecznemu. Technika wielu przejść, charakteryzująca się lekkimi i szybkimi posuwami, jest często używana do frezowania narożników. Wykorzystanie frezu z małym kątem przystawienia w tej technice zapewnia doskonałą wydajność skrawania metalu i jest pierwszym wyborem w przypadku mniej stabilnych obrabiarek lub gdy zagłębienie ma profilowany kształt, np. wklęsły.

Profesjonalna Regeneracja Otworów Mobilnymi Wytaczarkami

Usługa regeneracji otworów w maszynach ma na celu przywrócenie ich nominalnych właściwości trakcyjnych, czyli usunięcie luzów powstałych w czasie eksploatacji w punktach połączeń przegubowych. Jest to kluczowe dla prawidłowego funkcjonowania maszyny i bezpieczeństwa pracy. Bardzo istotne jest również zapewnienie odpowiedniego smarowania we wszystkich połączeniach, czyli sworzni pracujących w tulejach, które muszą być odporne na ścieranie. W tulejach oraz często w samych sworzniach wykonuje się kanały smarujące, aby zapobiec nadmiernemu tarciu i zużyciu.

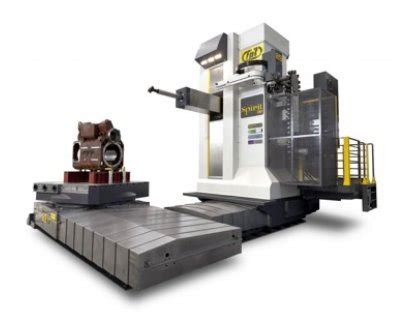

Proces profesjonalnej regeneracji otworów jest przeprowadzany przy pomocy wytaczarek mobilnych lub stacjonarnych. Otwory są roztaczane pod wymiary nadwymiarowe, z zachowaniem osiowości i prostopadłości elementów współpracujących. Firmy oferujące takie usługi często dobierają odpowiednie sworznie do regenerowanych otworów, zapewniając kompleksową naprawę. Tulejowanie otworów to nie tylko usunięcie luzów, ale również zapewnienie, że nowe elementy współpracujące będą miały odpowiednie warunki smarowania, co znacznie wydłuży ich żywotność.

Podsumowując, problem wyrobionych otworów w ładowarkach JCB i innych maszynach budowlanych jest powszechny, ale istnieje szereg skutecznych metod jego rozwiązania - od doraźnych po profesjonalne techniki obróbki skrawaniem. Kluczowe jest zrozumienie przyczyn zużycia i wybranie odpowiedniej metody regeneracji, aby zapewnić długotrwałą i bezpieczną eksploatację sprzętu.
