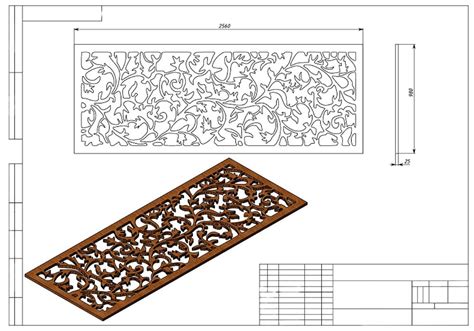

Przygotowanie plików DXF dla CNC to kluczowy etap obróbki materiałów, który zapewnia precyzyjne cięcie i frezowanie. Pliki DXF to standardowy format wymiany danych graficznych, który umożliwia przesyłanie rysunków CAD do maszyn CNC. Te rysunki zawierają informacje niezbędne do obróbki materiałów za pomocą maszyn CNC. Przygotowanie takich plików wymaga precyzyjnego odwzorowania linii cięcia, wymiarów oraz innych parametrów, które umożliwią maszynie wykonanie operacji takich jak cięcie czy frezowanie.
Kluczowe etapy przygotowania plików DXF dla CNC
Wybór odpowiedniego oprogramowania CAD
Pierwszym krokiem w przygotowaniu plików DXF dla CNC jest wybór odpowiedniego oprogramowania CAD. Na rynku dostępne są różne programy, takie jak AutoCAD, SolidWorks, FreeCAD czy Rhino, które umożliwiają tworzenie rysunków technicznych.
Rysowanie w skali 1:1
Ważnym aspektem w procesie projektowania jest rysowanie w skali 1:1. Takie podejście umożliwia precyzyjne odwzorowanie rzeczywistych wymiarów projektu. Unikanie błędów w skalowaniu jest kluczowe, ponieważ nawet najmniejsze rozbieżności mogą wpłynąć na jakość obróbki.
Definiowanie linii cięcia i parametrów obróbki
Kolejnym krokiem jest zaznaczenie linii cięcia. Te linie muszą być wyraźnie określone, ponieważ to one będą wyznaczać, gdzie maszyna CNC ma dokonać cięcia. Ponadto, ważne jest, aby zdefiniować parametry obróbki, takie jak prędkość cięcia, głębokość czy rodzaj narzędzi, które będą używane.
Częste błędy i przydatne zasoby
Podczas przygotowywania plików DXF dla CNC często pojawiają się błędy, które mogą wpłynąć na jakość obróbki. Aby zminimalizować ryzyko, warto skorzystać z narzędzi i zasobów, które mogą ułatwić ten proces.
- Portal 3axis.co - oferuje gotowe pliki DXF, które można używać w obróbce CNC.
- Warto dowiedzieć się więcej o projektowaniu 3D CAD w kontekście obróbki CNC.
- Przydatne może być również przeczytanie artykułu o formatach plików CAD dla CNC.
Korzyści z prawidłowego przygotowania plików DXF
Dzięki zastosowaniu tych kroków przygotowanie pliku DXF dla maszyn CNC stanie się łatwiejsze, a jakość obróbki materiałów znacznie lepsza. Precyzyjne i prawidłowo przygotowane pliki DXF są fundamentem efektywnej pracy maszyn sterowanych numerycznie.
