Miniładowarki – konstrukcja i budowa

Miniładowarki to niezwykle przydatne maszyny, zwłaszcza w gospodarstwach rolnych czy na budowach, gdzie liczy się precyzja, zwinność i efektywność. Na rynku dostępne są różnorodne modele, jednak wielu konstruktorów decyduje się na budowę własnych maszyn, dostosowanych do indywidualnych potrzeb.

Miniładowarka Damiana Konefona - prostota i funkcjonalność

Jednym z przykładów udanych konstrukcji jest miniładowarka stworzona przez Damiana Konefona z województwa lubuskiego. Początkowo powstała z potrzeby chwili - ojciec konstruktora chciał dorobić pług do swojego auta do odśnieżania. Damian uznał, że szkoda na to samochodu i zbudował mały traktorek do odśnieżania. Jako mechanik i miłośnik mechanizacji, dążył do stworzenia pojazdu prostego, łatwego w naprawie i obsłudze. Pierwszy model powstał w 2011 roku i, jak sam twórca określił, był „prosty jak budowa cepa”.

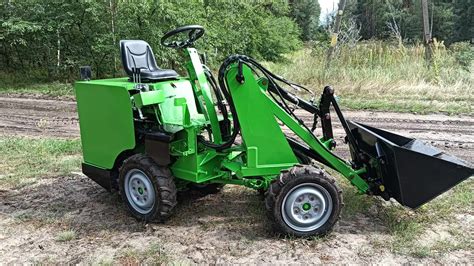

Charakterystyka techniczna miniładowarki Damian K 4x4

• Silnik: wysokoprężny 1,6 l z Volkswagena Golfa II (obecnie również 1,9 l), wolnossący, pozyskiwany z używanych aut.
• Mosty: z używanego Forda Transita.
• Pozostałe akcesoria: elementy z samochodów osobowych i dostawczych, często ze szrotu.
• Prędkość maksymalna: 10 km/h.
• Napęd: na cztery koła (bez blokady).
• Wysokość podnoszenia: 2,4 m.
• Maksymalny udźwig: 500 kg.
• Szerokość pojazdu: 90 cm (po odwróceniu kół 115 cm, z bliźniakami 125 cm).
• Promień skrętu: 2 m.

Prosta konstrukcja i niezawodność sprawiły, że maszyny Damiana Konefona cieszą się dużą popularnością. Przez 13 lat powstało ich około 70 sztuk, a około 90% klientów to rolnicy, którzy używają ich w swoich gospodarstwach. Pierwsza miniładowarka trafiła do Białegostoku, gdzie służyła do obsługi składu węgla.

Ewolucja konstrukcji

Przez lata konstrukcja miniładowarki nie zmieniła się znacząco, co świadczy o jej pierwotnej prostocie i skuteczności. Główne zmiany dotyczą adaptacji dostępnych części, zwłaszcza silników. Do napędu nadal są używane wolnossące silniki wysokoprężne ze starych Volkswagenów, głównie o pojemnościach 1,6 l oraz 1,9 l.

Inne konstrukcje miniładowarek w Polsce

Miniładowarka Damiana Konefona nie jest jedynym tego rodzaju pojazdem budowanym w Polsce. Istnieje co najmniej kilka podobnych maszyn stworzonych przez pasjonatów i konstruktorów. Jednym z przykładów jest ładowarka Komech, zbudowana przez Tomasza Kowalczyka, która charakteryzuje się napędem hydrostatycznym i silnikiem 1,9l TDi Volkswagena. Innym przykładem jest maszyna skonstruowana przez Bernarda Fiebicha z województwa lubuskiego.

Aspekty techniczne budowy miniładowarek

Napęd hydrauliczny

Wielu konstruktorów rozważa zastosowanie napędu hydraulicznego. Często proponuje się napęd na 4 silniki hydrauliczne (po 2 na jednej stronie), zasilane pompą zębatą napędzaną silnikiem spalinowym i rozdzielaczem monoblokowym. W celu osiągnięcia większej prędkości bez obciążenia, można zastosować:

• Dwie osobne pompy lub pompę zespoloną.
• Dławik umieszczony na drodze do silników hydraulicznych.
• Rozdzielacz z zatrzaskiem, który pozwoli na przełączanie między dwoma biegami (na zdławionym przepływie lub z pełnym przepływem).

W przypadku czterech silników hydraulicznych, najprawdopodobniej są to silniki orbitalne. Ich awaria (brak blokowania koła przy braku oleju) może wskazywać na konieczność wymiany, co jest kosztowne.

Wybór części i komponentów

Wybór części jest kluczowy dla kosztów i niezawodności maszyny. Silniki z Volkswagena są często wybierane ze względu na ich dostępność, prostotę i brak zbędnej elektroniki. Opony do miniładowarek (np. BKT) mogą być trudne do zdobycia i wymagać importu.

Wymagania i doświadczenia użytkowników

Użytkownicy podkreślają, że zakup używanej, markowej miniładowarki (np. Gehl 4610) z uszkodzonym silnikiem spalinowym, a następnie jej naprawa, może być opłacalny. Jednakże, części do specjalistycznych silników (np. Perkinsa) oraz elementów hydrauliki (pompy, silniki jazdy) bywają drogie i trudno dostępne. Przykładem jest regeneracja pomp napędowych czy wymiana silnika jazdy.

Popularne układy napędowe to dwie pompy napędowe i 2 lub 4 silniki. Sterowanie elektryczne na dwóch joystickach jest wygodne: joystick do przodu to jazda do przodu, ruchy na boki odpowiadają za sterowanie rękami. Ruch dźwigni w bok otwiera/zamyka łyżkę, a drugiej ręki w bok - porusza ramieniem.

Miniładowarka z przystawką kopiącą

Uprawnienia

Do pracy miniładowarką oraz miniładowarką z przystawką kopiącą wymagane są odpowiednie uprawnienia. Należy je zdobyć, aby móc legalnie i bezpiecznie obsługiwać tego typu maszyny.

Wydajność i zastosowanie

Przystawka kopiąca zwiększa wszechstronność miniładowarki, umożliwiając wykonywanie prac ziemnych. Ważny jest odpowiedni udźwig maszyny, aby mogła bezpiecznie podnieść i operować przystawką. Wydajność pracy z przystawką kopiącą, zwłaszcza w twardym terenie, może być niższa niż w przypadku dedykowanej minikoparki. Jednakże, do kopania fundamentów czy przyłączy, takie rozwiązanie sprawdza się dobrze. Miniładowarka z przystawką kopiącą jest elastycznym rozwiązaniem do kopania i równania terenu, co jest szczególnie przydatne, gdy istnieje zapotrzebowanie na obie te czynności. Lemiesz w koparce jest bardziej narzędziem do spychania niż do precyzyjnego równania.

Ramiona teleskopowe do miniładowarek

Ramiona teleskopowe do miniładowarek o sterowaniu burtowym zyskują na popularności dzięki swojej wszechstronności i elastyczności. Są projektowane tak, aby wysuwać się i chować, co pozwala operatorowi na większy zasięg i podnoszenie cięższych ładunków.

Zalety ramion teleskopowych

1. Trwałość i wytrzymałość: Wykonane z wysokiej jakości materiałów, takich jak stal, są odporne na duże ciężary, codzienne zużycie, trudne warunki pogodowe i nierówny teren.
2. Wszechstronność i elastyczność: Funkcja wysuwania i chowania zapewnia większy zasięg i dostęp do trudno dostępnych miejsc. Dostępne są z różnymi opcjami mocowania (łyżki, widły do palet, chwytaki).
3. Płynna praca: Układy hydrauliczne zapewniają precyzyjny ruch i kontrolę.
4. Bezpieczeństwo: Wyposażone są w zabezpieczenia, dbające o bezpieczeństwo operatora i otoczenia.

Samodzielna budowa ładowarki

Samodzielna budowa ładowarki jest często motywowana specyficznymi potrzebami, takimi jak wąskie wjazdy czy przejazdy w gospodarstwach wielopokoleniowych, gdzie trudno znaleźć odpowiednie maszyny na rynku. Ręczne usuwanie obornika jest pracochłonne, dlatego poszukuje się rozwiązań usprawniających ten proces.

Konstruktorzy często wykorzystują elementy gotowe, pozyskiwane z innych maszyn przeznaczonych do złomowania. Kluczem jest jednak stworzenie maszyny, która będzie nie tylko sprawna i funkcjonalna, ale również estetyczna. Budowa ładowarki przegubowej może opierać się na profesjonalnym projekcie i rysunku technicznym, opracowanym w specjalistycznym programie komputerowym. Takie projekty bywają dostępne bezpłatnie, pod warunkiem, że nie są wykorzystywane komercyjnie.
