Budowa i zasada działania sadzarki do ziemniaków

Sadzarka do ziemniaków to specjalistyczne urządzenie rolnicze, które automatyzuje proces sadzenia bulw w uprzednio przygotowanym polu. Maszyna gwarantuje równomierne rozmieszczenie roślin na całym polu, a także umożliwia precyzyjne ustawienie głębokości sadzenia oraz odstępów między rzędami, co sprzyja prawidłowemu rozwojowi ziemniaków. Sadzarka w trakcie jednego cyklu wykonuje kilka istotnych zadań: tworzy bruzdy, umieszcza w nich sadzeniaki, zasypuje je oraz formuje redliny. Dzięki temu sadzenie przebiega znacznie szybciej i z większą precyzją, eliminując konieczność ręcznego sadzenia.

Podstawowe funkcje i etapy sadzenia

Technologia sadzenia ziemniaków to zaawansowany proces, który automatycznie przygotowuje glebę, a następnie precyzyjnie umieszcza sadzeniaki w odpowiednich miejscach. Etap sadzenia obejmuje wykopywanie redlin (bruzdowniki), układanie bulw oraz ich zasypywanie (obsypniki). Często jednocześnie formuje się także nowe redliny, co znacznie usprawnia cały proces. Podczas sadzenia maszyna sama wyorywa bruzdy, w które trafiają kiełkowane ziemniaki, umieszczane na idealnej głębokości (zazwyczaj 10-15 cm). Gdy sadzeniaki są już na swoim miejscu, ziemia wraca na wierzch, formując redliny. Cały ten proces odbywa się w jednym cyklu roboczym, co znacząco zwiększa szybkość sadzenia i podnosi efektywność pracy. Dostosowywanie głębokości sadzenia oraz odległości rzędów sprawia, że technologia ta staje się wszechstronna i skuteczna w różnorodnych warunkach glebowych i dla różnych odmian ziemniaków.

• Wykopywanie bruzd
• Umieszczanie bulw ziemniaków (na głębokości 10-15 cm)
• Zasypywanie bulw i formowanie redlin

Rodzaje sadzarek do ziemniaków

Sadzarki do ziemniaków występują w kilku kluczowych wariantach, które różnią się zarówno liczbą rzędów, jak i metodą sadzenia bulw. Wybór właściwego typu sadzarki powinien być dostosowany do specyfikacji produkcji oraz przewidzianego rozstawu między rzędami, a także do dostępnego sprzętu rolniczego w danym gospodarstwie.

Klasyfikacja ze względu na liczbę rzędów

• Sadzarka jednorzędowa: Jest przeznaczona do obsługi jednego rzędu roślin, co czyni ją idealnym rozwiązaniem dla mniejszych działek i gospodarstw o niskiej produkcji. Może być z powodzeniem zamontowana na jednoosiowym ciągniku lub mini-traktorze.
• Sadzarka dwurzędowa: To innowacyjne urządzenie, które umożliwia sadzenie dwóch rzędów jednocześnie, znacząco podnosząc efektywność pracy. Jeśli została zaprojektowana z uwzględnieniem precyzyjnych wymiarów wszystkich elementów konstrukcyjnych, może być również mocowana do ciągników jednoosiowych (monobloków).
• Sadzarka czterorzędowa: To zaawansowane urządzenie rolnicze, które umożliwia jednoczesne sadzenie ziemniaków w czterech rzędach. Takie rozwiązanie znacząco podnosi efektywność sadzenia w porównaniu do sadzarek, które obsługują tylko jeden lub dwa rzędy. Tego typu maszyny odgrywają kluczową rolę w nowoczesnym rolnictwie, zwłaszcza w tych gospodarstwach, które stawiają na efektywną mechanizację.
• Sadzarki zagonowe: Pozwalają sadzić ziemniaki w 3 rzędach, działając w podobny sposób jak sadzarki redlinowe.

Klasyfikacja ze względu na mechanizm sadzenia

Sadzarki do ziemniaków można podzielić na półautomatyczne i automatyczne, a te drugie na przenośnikowe i tarczowe.

• Sadzarki półautomatyczne: Ziemniaki wkłada się ręcznie do komór tarczowego zasobnika, który obraca się w płaszczyźnie poziomej. Kiedy komora obraca się o określony kąt i trafia na otwór zlokalizowany nad wylotem redlicy, sadzeniak spada do bruzdy.
• Sadzarki automatyczne:
  • Sadzarki tarczowe: Wykorzystują tarcze z chwytakami, które zabierają sadzeniaki ze zbiornika. Ze względu na mniejszą precyzję chwytaków, są coraz częściej zastępowane przez modele przenośnikowe.
  • Sadzarki przenośnikowe: Czerpaki zbierające ziemniaki przymocowywane są do taśm lub łańcuchów. Wyróżnia się tu:
    • Sadzarki łańcuchowo-czerpakowe: Ich elementem roboczym są łańcuchy z przymocowanymi do nich czerpakami (kubeczkami). Wyróżnia je prosta budowa oraz nieduże zapotrzebowanie na moc ciągnika.
    • Sadzarki taśmowo-czerpakowe: Funkcjonują dzięki kubełkom/czerpakom, które precyzyjnie dozują bulwy. Sadzeniaki zbiera się z dolnego fragmentu zbiornika przy wykorzystaniu czerpaków zlokalizowanych na taśmie i przenosi w górę. W górnej części przenośnika dochodzi do staczania się ziemniaków na kolejny czerpak, a następnie opuszcza się je do dolnej części bruzdy. Charakteryzują się mniejszymi uszkodzeniami bulw i większą prędkością roboczą. Są to najnowocześniejsze rozwiązania, zapewniające największą wydajność.
    • Sadzarki taśmowo-palcowe i igiełkowe.
  • Sadzarki strukturalne (pasowe): Maszyny te wyróżnia brak czerpaków i inny sposób transportu ziemniaków. Na początku lat 70. producenci zastosowali w nich szereg innowacyjnych rozwiązań. W sadzarkach takich marek jak Dewulf-Miedema czy Grimme, trzy rzędy napędzanych hydraulicznie pasów gumowych tworzą rynnę, do której spadają sadzeniaki ze zbiornika. Dwa boczne rzędy pasów poruszają się w przeciwnym kierunku niż rząd pasa środkowego, układając ziemniaki pojedynczo, które są następnie transportowane do redlic. Nad redlicą znajduje się wałek z gumy piankowej, który przytrzymuje sadzeniaki przed umieszczeniem ich w glebie, regulując w ten sposób odległość między sadzeniakami w rzędzie. Obroty wałka mogą być regulowane elektronicznie z uwzględnieniem czujnika wielkości sadzeniaków. Równomierny przepływ sadzeniaków zapewniają pręty czujników oraz czujnik ultradźwiękowy kontrolujący proces sadzenia.

Budowa sadzarki do ziemniaków - kluczowe elementy

Budowa i funkcje sadzarek mogą się różnić w zależności od modelu, ale typowa sadzarka składa się z kilku podstawowych zespołów.

Rama sadzarki

Rama stanowi konstrukcję nośną sadzarki, wraz z trzypunktowym układem zawieszenia (dla maszyn zawieszanych). Do ich wykonania często wykorzystuje się profile zamknięte ze stali. Na konstrukcji osadzone są wszystkie inne elementy sadzarki.

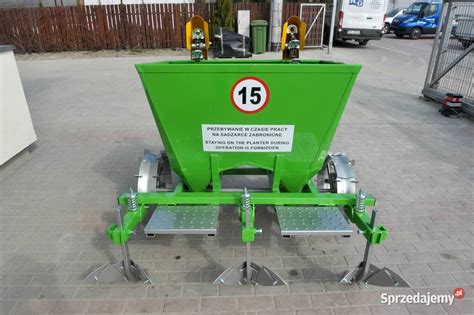

Zbiornik na sadzeniaki (bunkier)

Pojemność zbiornika w sadzarce do ziemniaków wynosi zazwyczaj około 30 litrów dla mniejszych modeli, ale w maszynach przyczepianych może sięgać od 600 do 6000 kg. Niektóre modele sadzarek są wyposażone w dodatkowy uchylany hydraulicznie zbiornik, który zwiększa ładowność maszyny. Pojemnik na ziemniaki można wykonać z blachy stalowej lub sklejki, a w jego wnętrzu można wyłożyć materiał amortyzujący (np. piankę gumową), aby zapobiec uszkodzeniu bulw.

Mechanizm podawania sadzeniaków

System podawania sadzeniaków może być ręczny, półautomatyczny lub w pełni automatyczny, dopasowując się do potrzeb użytkownika. Zasada działania sadzarki opiera się na interakcji dwóch kół zębatych (gwiazd) oraz łańcucha z zamontowanymi na nim "łyżkami" lub kubkami. Podczas ruchu pojazdu, oś koła napędowego obraca się, a wraz z nią jedna z gwiazd. Druga gwiazda znajduje się pionowo nad pierwszą. Pomiędzy gwiazdami umieszczony jest łańcuch z kubkami, które w miarę obrotu chwytają bulwy ziemniaka z zasobnika i przenoszą je do punktu wysypu.

W sadzarkach łańcuchowo-czerpakowych, wewnątrz kosza zasypowego, w prowadnicy łańcucha, znajduje się płaskownik z wystającym prętem, o który zaczepiają oczka łańcucha. Powinny być tak ustawione, by w momencie przeskoku oczka łańcucha powstawały drgania, które zrzucają nadmiar ziemniaka z łapek łańcucha. Z czasem te wystające pręty się zużywają, co może prowadzić do nieprawidłowego dozowania bulw.

W sadzarkach strukturalnych, nad redlicą znajduje się wałek z gumy piankowej, który porusza się nieco wolniej niż pas środkowy. Urządzenie to przytrzymuje sadzeniaki przed umieszczeniem ich w glebie, regulując w ten sposób odległość pomiędzy sadzeniakami w rzędzie.

Redlice (bruzdowniki)

Redlice, często wraz z płozą, są umieszczane w przednim fragmencie sadzarki. Wyorują one bruzdy, w których w następnej kolejności znajdą się ziemniaki. Dzięki płozie operator urządzenia może wyrównać ziemię. Głębokość bruzdy często ustawia się poprzez wysokość położenia słupka płozy, który jest blokowany przy pomocy śruby. W słupku znajduje się otwór do zawleczki, która wpływa na położenie płozy podczas jej przewożenia. W sadzarkach strukturalnych bruzdowniki mogą być zamontowane na układzie równoległoboku, co umożliwia zachowanie stałej głębokości na całej szerokości maszyny.

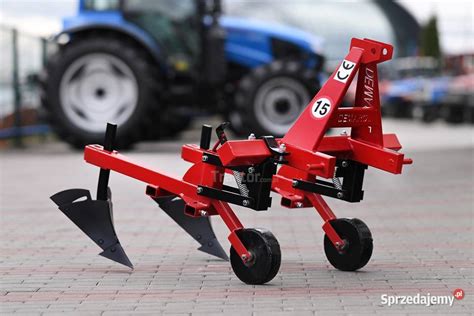

Obsypniki (radełka)

W tylnej części sadzarki usytuowane są obsypniki (płużki obsypujące), które zasypują glebą sadzeniaki i tworzą redliny o konkretnym kształcie i wysokości. W sadzarkach dwurzędowych elementy te mają formę radlic, a głębokość obsypywania ustawia się tak jak w radlicach do wyorywania bruzd. W sadzarkach czterorzędowych często stosuje się obsypniki talerzowe. Poprzez kąt pochylenia talerzy farmer może dostosować wysokość zasypywania ziemniaków. Całą operację przeprowadza się przy pomocy pokrętła, po zluzowaniu odpowiedniej nakrętki. Siłę docisku talerzy ustala się z kolei przy pomocy sprężyny - zmienia się w tym przypadku usytuowanie zawleczki. Istotnym elementem jest regulacja radełek, które kontrolują ilość ziemi nagarnianej na rządek. Możliwa jest regulacja każdego z osobna lub na łączniku "rakiecie", od ciągnika do sadzarki.

Koła jezdne i napęd

Mobilność urządzenia w terenie poprawiają koła transportowe. Koła powinny być szerokie, aby zapobiegać "grzęźnięciu" maszyny na luźnej glebie. Napęd przenośnika pobierany jest z kół sadzarki, które posiadają na obwodzie ostrogi (lub z kół ogumionych). Dostępny jest także napęd hydrauliczny, który oferuje szeroki zakres regulacji gęstości sadzenia (od kilku centymetrów do niemal pół metra).

Elementy regulacyjne

Mimo że w prostszych modelach sadzarek niektóre opcje regulacyjne mogą być ograniczone, nowoczesne maszyny oferują szeroki zakres ustawień:

• Regulacja głębokości sadzenia: Możliwość regulacji głębokości sadzenia bulw wynosi od 10 do 15 cm, co stanowi idealne parametry dla prawidłowego wzrostu roślin. Taka elastyczność ma duży wpływ nie tylko na wydajność maszyny, ale także na jakość oraz wielkość zbiorów.
• Regulacja odległości między rzędami: Regulowana odległość międzyrzędzi w sadzarkach daje możliwość dostosowania szerokości rzędów sadzenia, co zwykle wynosi 62,5 cm, 67,5 cm, 70/75 cm lub 75-90 cm (dla większych maszyn). Dostosowywanie odstępu międzyrzędzi jest kluczowe, szczególnie w sadzarkach dwu- i czterorzędowych.
• Regulacja odległości między sadzeniakami w rzędzie: W klasycznych sadzarkach gęstość sadzenia rolnik ustawia poprzez modyfikację prędkości ruchu taśm wysadzających (wykorzystuje się tutaj koła łańcuchowe zlokalizowane w przekładni). Hydrauliczny napęd taśm w sadzarkach taśmowo-czerpakowych oferuje bezstopniową regulację odstępu pomiędzy sadzeniakami w rzędzie. W sadzarkach strukturalnych obroty wałka piankowego umożliwiają bezstopniową zmianę odstępów wysadzania ziemniaków w rzędzie.
• Sygnalizacja zakłóceń: W nowoczesnych maszynach system sygnalizuje zakłócenia wysadzania, wykorzystując dane z czujników rejestrujących poziom napełniania czerpaków. Operator może ustawić limit procentowy dla przepustów - w razie jego przekroczenia system wyświetli komunikat i wyemituje sygnał dźwiękowy.

Dodatkowe funkcje i wyposażenie

Coraz więcej sadzarek wyposażanych jest w zaawansowane funkcje, podnoszące ich efektywność:

• Dozowniki nawozów i zapraw: Niektóre modele sadzarek posiadają dozowniki do zaprawiania bulw, a także zespoły do aplikacji nawozów mineralnych.
• Znaczniki: W niektórych sadzarkach można znaleźć znaczniki, które wyznaczają tor, po jakim przemieszczają się ciągniki i same urządzenia.
• Ławki i półki: W wielu sadzarkach ważnym elementem są również ławki, będące miejscem do obsługi całego urządzenia, oraz półka, w której można składować pojemniki z sadzeniakami.
• Oświetlenie: Nie można zapomnieć także o światłach odblaskowych, które zainstalowane są po bokach urządzenia dla bezpieczeństwa.
• Elektroniczne systemy sterowania: W maszynach takich marek jak AVR, Dewulf-Miedema i Grimme, czynności regulacyjne są wspierane przez elektroniczne urządzenia sterownicze znajdujące się w kabinie ciągnika. Panele HMI (Human Machine Interface) z dotykowym ekranem pozwalają sterować gęstością sadzenia, regulować dawki nawozów mineralnych oraz zapraw (w trybie manualnym lub automatycznym opartym o sygnał GPS). Terminale (np. Grimme VC 50, Isobus CCI 200) zliczają obsadzone hektary, wysadzone bulwy, a także umożliwiają odłączanie poszczególnych rzędów na klinach (Section Control) oraz prowadzenie dokumentacji zabiegu.
• Indywidualny napęd hydrauliczny rzędów: Dzięki niemu można odłączać napęd poszczególnych rzędów w celu tworzenia ścieżek technologicznych. Automatyka zakładania ścieżek jest uruchamiana za pomocą przycisku lub ikony na panelu sterującym.
• Systemy pracy na terenach pagórkowatych: Sadzarki strukturalne mogą być doposażone w system umożliwiający utrzymanie odpowiedniego napełnienia taśm sadzeniakami podczas pracy na terenach pagórkowatych. Dzięki zastosowaniu układu hydraulicznego elementy sadzące są utrzymywane w położeniu poziomym.

Zalety mechanizacji sadzenia ziemniaków

Zastosowanie mechanizacji w procesie sadzenia ziemniaków przy pomocy sadzarek przynosi wiele korzyści. Przede wszystkim pozwala zaoszczędzić cenny czas oraz podnieść wydajność pracy. Sadzarki do ziemniaków znacząco przyspieszają proces sadzenia, ich działanie polega na automatycznym wyorywaniu, umieszczaniu bulw w ziemi oraz obsypywaniu ich glebą. Te urządzenia pozwalają na precyzyjne rozmieszczenie bulw w glebie. Taki sposób siewu wpływa korzystnie na jakość upraw, a także umożliwia obsadzenie większych powierzchni w znacznie krótszym czasie. Mechaniczne sadzenie ziemniaków z wykorzystaniem sadzarek zapewnia równomierne rozmieszczenie sadzeniaków, co jest niezwykle istotne dla jakości upraw. Możliwość regulacji głębokości oraz dystansu międzyrzędziami pozwala na dokładne dopasowanie do specyfiki gleby i wybranych odmian ziemniaków. Takie dostosowanie ma istotny wpływ na jakość plonów. Dodatkowo, takie rozwiązania przyczyniają się do lepszego wykorzystania dostępnych zasobów w gospodarstwie.

Samodzielna budowa sadzarki

Wysoka cena fabrycznych sadzarek do mini traktorów stanowi barierę dla wielu rolników, co skłania ich do rozważenia budowy własnego urządzenia. Główną zaletą samodzielnego wykonania sadzarki do mini traktora jest prostota konstrukcji i minimalny koszt produkcji. W przeciwieństwie do modeli fabrycznych, które często są kompatybilne tylko z konkretnymi markami ciągników, domowe urządzenie można dostosować do praktycznie każdego pojazdu.

Zasady budowy sadzarki własnej konstrukcji

Najlepszym podejściem do budowy sadzarki jest skorzystanie z gotowych rysunków technicznych. Proces montażu zazwyczaj obejmuje następujące kroki:

1. Do ramy urządzenia przyspawane są dwa podłużnice (np. z profilu nr 8), wzmocnione poprzecznymi żebrami.
2. W przedniej części podłużnic montuje się zaczepy do połączenia z ciągnikiem.
3. Do podłużnic przyspawane są dwa metalowe paski (np. o szerokości 25-30 mm), umieszczone pod kątem. Na końcu tych pasków spawany jest zasobnik (lej) na materiał sadzeniowy.
4. W dolnej części ramy montuje się pług lub dyski do formowania rowków.

Pojemnik na ziemniaki można wykonać z blachy stalowej lub sklejki, a jego wnętrze wyłożyć pianką gumową. Jako koła można wykorzystać elementy z butli gazowej. Kluczowe są koła zębate (gwiazdy); w przypadku maszyn dwurzędowych, liczba zębów powinna wynosić odpowiednio 40 i 15, najlepiej pozyskane ze starych kombajnów. Stopień sadzenia można regulować poprzez odległość między łopatkami, optymalnie co 25-27 cm. W domowych sadzarkach często brakuje mechanizmu regulacji ilości nawozu oraz precyzyjnej regulacji szerokości rzędów, jednak jest to możliwe do zrealizowania poprzez odpowiednie zaprojektowanie maszyny. Nawet jeśli zamiast metalowego lub sklejkowej konstrukcji zasobnika zostanie użyty zbiornik z pralki, urządzenie nadal będzie funkcjonalne, choć o mniejszej pojemności, co pozwala jednak zaoszczędzić czas i wysiłek. Wszystkie mocowania należy obliczyć zgodnie z marką ciągnika, choć wiele samodzielnie wykonanych sadzarek, zarówno jedno-, jak i dwurzędowych, można zamontować do każdego typu pojazdu.

Ważna wskazówka: podczas korzystania z sadzarki, zarówno fabrycznej, jak i domowej, zaleca się zamontowanie ciężkiej przeciwwagi z przodu ciągnika jednoosiowego, aby poprawić przyczepność kół do podłoża. Sadzarka jednorzędowa jest łatwiejsza w obsłudze. Ważne jest, aby ziemniaki miały zbliżony rozmiar, zapobiegając zacinaniu się mechanizmu. W przypadku potrzeb, można zainstalować dodatkowe miejsce dla pomocnika, który będzie nadzorował proces sadzenia - wystarczy proste siedzenie zamocowane do ramy. W przypadku sadzarki dwurzędowej, dodatkowa przestrzeń jest wręcz niezbędna.

Przykładowe wymiary sadzarki

Przybliżone wymiary sadzarki wykonanej według standardowych projektów mogą wyglądać następująco:

• Rama: 580 × 300 mm
• Średnica koła napędowego: 310 mm
• Rozstaw kół (głębokość): 585-600 mm
• Długość rury nasiennej: 770 mm
• Odległość między osiami kół zębatych: 570 mm
• Zasobnik (dł. × szer. × gł.): 370 × 400 × 400 mm
• Osłony (dł. × wys.): 275 × 140 mm
• Górna zębatka: 19 zębów, dolna: 21 zębów
• Łożyska: 4 standardowe łożyska rozmiar 205.

Typowe modele fabryczne sadzarek do ciągnika prowadzonego

Do najpopularniejszych fabrycznych modeli sadzarek do ciągników prowadzonych należą KS-1, KS-1A i KSM-1. Litera "KS" oznacza sadzarkę jednorzędową (K - ziemniaki, S - sadzarka), a cyfra "1" wskazuje na model. Litery "M" i "A" oznaczają modyfikacje istniejących modeli. Wszystkie te modele dobrze współpracują z ciągnikami jednoosiowymi różnych marek, zarówno krajowych (MTZ, Neva, Salyut), jak i zagranicznych (Viking, CAIMAN, Daewoo).

Bezpieczeństwo pracy z sadzarką

Praca z sadzarkami, zwłaszcza podczas ich obsługi lub ręcznego korygowania przepływu sadzeniaków, wymaga szczególnej ostrożności. Wszelkie interwencje w ruchome części maszyny podczas jej pracy mogą prowadzić do poważnych obrażeń. Zdecydowanie odradza się ręczne zrzucanie ziemniaków z łańcucha czy z kubełków w trakcie działania sadzarki. W przeszłości, na skutek tego typu działań, zdarzały się wypadki, w których pracownicy tracili palce. Zapewnienie bezpieczeństwa operatora i pomocników jest priorytetem. Należy zawsze stosować się do instrukcji obsługi i wszelkich zaleceń producenta dotyczących bezpiecznego użytkowania maszyn rolniczych.
