Sadzarki do Ziemniaków: Rodzaje, Konstrukcja i Zastosowanie

Sadzarki do ziemniaków to zaawansowane technologicznie sprzęty, które znacząco przyspieszają i ułatwiają proces sadzenia bulw, umożliwiając szybkie zasadzenie nawet dużego obszaru. Sadzenie ziemniaków w dużych ilościach może być czasochłonne i męczące, zwłaszcza na obszernych terenach, dlatego tradycyjne metody, takie jak sadzenie ręczne, nie sprawdzają się, gdy liczy się szybkość i efektywność. Główną zaletą stosowania sadzarki, zarówno fabrycznej, jak i wykonanej własnoręcznie, jest równomierne rozłożenie materiału sadzeniowego, co przekłada się bezpośrednio na zwiększenie wielkości i poprawę jakości przyszłych zbiorów.

Podstawowe Rodzaje Sadzarek do Ziemniaków

Na rynku dostępne są różne modele sadzarek, które można kategoryzować według kilku kryteriów:

• Wersje: Modele dostępne są w wersji półautomatycznej i automatycznej.
• Rzędowość: W sprzedaży znajdują się sadzarki jednorzędowe, dwurzędowe, czterorzędowe, a nawet 6- i 8-rzędowe (np. firmy Grimme).
• Zmechanizowanie: Wyróżnia się sadzarki ręczne i zmechanizowane, współpracujące z ciągnikami jednoosiowymi (mini traktorami) lub pełnowymiarowymi ciągnikami.

Charakterystyka Sadzarek Ciągnikowych

Ciągnikowe sadzarki do ziemniaków zostały wyposażone w prostokątny albo stożkowy zasobnik. Ponadto posiadają koła przymocowane do ramy, pług i sterownicę talerzową. Mogą też posiadać dodatkowy zbiornik na nawóz. Modele te różnią się wydajnością i zapotrzebowaniem na moc:

• Sadzarki jednorzędowe idealnie sprawdzają się przy pracach nasadzeniowych i współpracują z ciągnikami wyposażonymi w TUZ kategorii 1N.
• Dwurzędowe maszyny półautomatyczne sprawdzą się w małych, jak i większych gospodarstwach rolniczych. Modele te osiągają wydajność oscylującą na poziomie 0,3-0,5 ha/h. Ich najważniejszym atutem jest niskie zapotrzebowanie na moc silnika, co pozwala na ich agregowanie z ciągnikami o mocy wynoszącej 30-40 KM.
• Mały model dwurzędowy sadzarki może ważyć około 840 kg, natomiast jego zbiornik jest w stanie zmieścić aż 550 kg ziemniaków.
• Maszyny czterorzędowe mogą ważyć nawet 1450 kg i są wyposażone w powiększone zbiorniki mieszczące około 2240 kg ziemniaków.

Ręczne Sadzarki do Ziemniaków

Ręczne sadzarki, często używane w połączeniu z ciągnikami jednoosiowymi, znacznie ułatwiają pracę w mniejszych gospodarstwach. Ich podstawowa konstrukcja obejmuje ramę, stalowe elementy, koła, przenośnik z komórkami, rurki podajnika, pług do tworzenia bruzd oraz tarczę obsypnika. Wśród popularnych typów ręcznych sadzarek można wymienić:

• Stożkowe: Posiadają uchwyt z częścią roboczą w kształcie stożka.
• Rurkowe: Uniwersalne narzędzie w formie pustej rury, proste w obsłudze.
• W kształcie litery T: Z uchwytem i częścią roboczą w formie "szklanki", tworzącą otwór w glebie.
• Potrójne: Wykonane z metalu, służą do tworzenia otworów, posiadają stopień.

Dzięki wysokiej jakości ręcznej sadzarce, czas sadzenia jest znacznie skrócony, a praca staje się łatwiejsza. Bulwy są rozmieszczone równomiernie, a głębokość sadzenia można regulować.

Zasada Działania i Kluczowe Elementy

Zasada działania sadzarki nie jest skomplikowana i opiera się na interakcji dwóch kół zębatych (gwiazd) oraz łańcucha z zamontowanymi na nim "łyżkami" lub kubkami:

1. Podczas ruchu pojazdu oś koła napędowego obraca się.
2. Jedna z gwiazd jest zamontowana na tej osi i również się obraca.
3. Druga gwiazda znajduje się pionowo nad pierwszą.
4. Pomiędzy gwiazdami umieszczony jest łańcuch z kubkami. W miarę obrotu, kubki chwytają bulwy ziemniaka z zasobnika i przenoszą je do punktu wysypu.

Tradycyjnie, najprostsze urządzenia umieszczają bulwy w ziemi za pomocą czerpaków przytwierdzonych na przenośnikach łańcuchowych. Bardziej zaawansowane konstrukcje to sadzarki z mechanizmem wysadzającym taśmowo-czerpakowym, gdzie łańcuch zastąpiono podwójnym szeregiem taśmy z przytwierdzonymi czerpakami z wymiennymi wkładkami. Takie rozwiązanie umożliwia wyższą prędkość roboczą i minimalizuje uszkodzenia bulw.

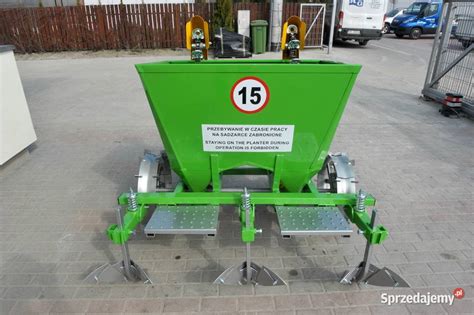

Typowa dwurzędowa sadzarka do mini traktora składa się z następujących części:

• Zasobnik (bunkier) na materiał do sadzenia.
• Rama z kołami.
• Pług (lub inny element) do robót ziemnych (formowania rowka).
• Uchwyty z miskami/kubkami do przenoszenia bulw.
• Dyski do zasypywania gleby.

Regulacje i Ustawienia

Przed rozpoczęciem prac należy odpowiednio ustawić maszynę, aby zapewnić optymalne warunki sadzenia:

• Rozstaw rzędów: Można go wyregulować poprzez przesuwanie urządzeń sadzących wzdłuż belki tylnej ramy, aż do wyrównania otworów oraz kolejnego przykręcenia. Zależnie od technologii uprawy kupujący wybiera urządzenie z tradycyjnym rozstawem rzędów 62,5-67 cm lub szerszym 70-75 cm.
• Gęstość sadzenia w rzędzie: Zależy ona od wielkości materiału, ustalonego kierunku użytkowania, rozstawu międzyrzędzi i rodzaju gleby. Optymalna gęstość sadzenia w przypadku produkcji ziemniaków jadalnych o średnicy materiału 3-4 cm i rozstawie 67,5 cm wynosi 24 cm, a w przypadku międzyrzędzi o rozstawie 75 cm - 21 cm. Prędkość lądowania ustawia się przez dobór kół zębatych przekładni napędowej z przystawki odbioru mocy. Zmianę odległości sadzeniaków w rzędzie (np. od 29 cm przez 32 cm do 35 cm) można zrealizować poprzez zmianę średnicy kół jezdnych.
• Głębokość sadzenia: Sadzeniaki umieszcza się na głębokości od 4 do 7 cm, musi być ona dostosowana do rodzaju gleby, jak i ich wielkości. Znaczniki pozwalają na uzyskanie głębokości sadzenia w zakresie od 4 cm do 12 cm.

Co ważne, materiał sadzenia układa się na tej samej głębokości, rzędy są równe, tak samo, jak szerokość między krzakami. Ma to znaczenie dla pielęgnacji sadzonek, jak i późniejszego zastosowania specjalistycznych maszyn do zbioru.

Dodatkowe Wyposażenie i Funkcje

Nowoczesne sadzarki mogą być wyposażone w szereg udogodnień zwiększających ich funkcjonalność:

• Dozowniki nawozów: Dodatkowym wyposażeniem, zwiększającym efektywność i ekonomiczność maszyny, jest dozownik nawozów (metalowy lub z blachy kwasoodpornej). Zbiorniki dozownika o pojemności 50 litrów są montowane po bokach sadzarki. W ofercie Pol-Mot Tur dodadkowo mogą być wyposażone w podsiewacz nawozowy o ładowności 50 litrów, z nawozem doprowadzanym do powierzchni ziemi plastikowymi przewodami przed każdą z dwóch redlic.
• Zaprawiarki: Maszyna może być też wyposażona w dozownik nawozu płynnego (zaprawiarkę) o pojemności 100 litrów. Dysze opryskujące montowane są pod rurami zsypowymi. Zaprawianie ziemniaków jest skuteczne w zwalczaniu rizoktoniozy, a także może ograniczyć bytowanie drutowców, mątwika czy stonki. Na rynku są specjalne zaprawiarki, które można zamontować na sadzarce, np. firmy Aporo z Poznania, z wykorzystaniem sprężonego powietrza i rozpylaczy pełnostożkowych, lub pianowa zaprawiarka firmy Jacka Krasuckiego, zasilana z układu pneumatycznego ciągnika.
• Wyposażenie do sadzenia ziemniaków podkiełkowanych: Jeżeli ktoś ma zamiar sadzić ziemniaki podkiełkowane, powinien wyposażyć urządzenie w specjalne dodatki, tj. boczne podesty na skrzynki i ruchome podłoże zbiornika, gdzie blacha jest wprawiana w ruch wibracyjny małym silnikiem elektrycznym zasilanym z gniazda 12 V ciągnika.

Przegląd Producentów i Modeli Fabrycznych

Na rynku dostępny jest szeroki wybór sprzętu do uprawy ziemniaków. Pomimo że powierzchnia uprawy ziemniaków w ostatnich latach znacznie zmalała, na wybór maszyn do ich uprawy nie można narzekać. Wraz ze zmianą kierunków ich użytkowania pojawił się popyt na bardziej specjalistyczny i precyzyjny sprzęt, który dzisiaj bez problemu można kupić. Sporo jest również prostych urządzeń, których konstrukcje nie zmieniły się od kilku czy nawet kilkunastu lat. Nie spotyka się już dzisiaj w sprzedaży popularnych niegdyś sadzarek z mechanizmem tarczowo-chwytakowym.

Przykłady Polskich Producentów i Modeli

• Zakład Mechaniczny Jan Bareła (Sadzarka dwurzędowa): Modele te mają trzypunktowym układzie zawieszenia ciągnika i współpracują z ciągnikami wyposażonymi w TUZ kategorii 2. Wykonują w jednym cyklu roboczym wszystkie prace związane z wysadzaniem ziemniaków.
• Bomet z Węgrowa: Oferuje dwurzędową sadzarkę przeznaczoną raczej dla mniejszych i średnich gospodarstw, w których ziemniaki uprawiane są w tradycyjnym rozstawie rzędów 62,5 cm (z możliwością regulacji do 67,5 cm). Zbiornik na sadzeniaki może zmieścić maksymalnie około 180 kg bulw.
• Pol-Mot Tur z Biedaszek Małych: Oferuje podobne dwurzędowe sadzarki, z możliwością sadzenia ziemniaków w rzędzie co 29, 32 lub 35 cm. Mechanizm wysiewający napędza przekładnia łańcuchowa od osi koła jezdnego, która ma również możliwość regulacji wysiewanego granulatu.
• Akpil z Pilzna: Proponuje sadzarkę o nazwie Planter. Niedawno urządzenie przeszło modyfikację i pojawiła się wersja z gumowymi kołami napędowymi (pozostałe mają metalowe). W tej wersji zmiany gęstości sadzenia dokonuje się za pomocą przekładni łańcuchowej w zakresie 33, 37 lub 40 cm, a w opcji z kubkami wysadzającymi - 22, 25 lub 27 cm. Zbiornik może mieć pojemność 180 kg lub 300 kg.
• Unia Brzeg (Rodzina sadzarek Kora): To bardziej zaawansowane i droższe konstrukcje z mechanizmem wysadzającym taśmowo-czerpakowym. Dwurzędowa Kora dostępna jest w dwóch wersjach: o maksymalnej szerokości roboczej 1,5 m (rozstaw międzyrzędzi 70-75 cm, zbiornik 400 kg) i 1,8 m (rozstaw międzyrzędzi 90 cm, zbiornik 450 kg). Kora 4 ma kółka kopiujące przy każdej z redlic i znaczniki, dostępna jest w wersji z szerokością międzyrzędzi 75 cm (zbiornik 840 kg) i 90 cm (zbiornik 900 kg). Model 4H ma zbiornik o pojemności 1 lub 1,2 t z hydrauliczną regulacją wysokości. Najbardziej wydajną sadzarką z rodziny Kora jest wersja 4HP (półzawieszana), do której można załadować aż 2-2,2 t bulw. Zapotrzebowanie na moc sadzarek taśmowo-czerpakowych jest zdecydowanie większe: Kora 2 wymaga ciągnika o mocy 50-60 KM, a Kora 4 - od 75 do 90 KM.
• Remprodex z Człuchowa: Posiada duży wybór sprzętu, w tym urządzenia dwu- i czterorzędowe, ze zbiornikiem sztywnym i uchylnym. Model S-211/1 Super posiada duży, uchylany hydraulicznie kosz, do którego można załadować ok. 1,5 t sadzeniaków, z szerokim zakresem regulacji rozstawu międzyrzędzi (62,5 cm do 75 cm) i głębokości sadzenia (5-12 cm). Gęstość sadzenia można ustawić w zakresie 17-40 cm (15 pozycji).

Międzynarodowi Producenci

• Grimme: Produkuje niewielkie dwurzędowe, ale także 4-, 6-, a nawet 8-rzędowe sadzarki. Sadzarki oznaczono symbolem GL i dwucyfrową liczbą, w której druga oznacza liczbę rzędów, np. GL 32 dla sadzarki dwurzędowej, GL 36 - sześciorzędowej.

Popularne Ręczne Modele Fabryczne

Wśród popularnych modeli fabrycznych, które mogą służyć jako inspiracja do budowy własnej maszyny, znajdują się:

• "Neva KS-1A": Idealna do małych podwórek, jednocześnie sadzi bulwy i tworzy grzbiet gleby.
• "Skojący Letni Mieszkaniec": Niedrogi model zapewniający równą głębokość sadzenia.
• "Antoszka": Wygodna konstrukcja do kopania gęstej gleby, sadzenia ziemniaków i cebuli, wykonana ze stali nierdzewnej.
• "Bogatyr": Popularne narzędzie stożkowe o niewielkiej wadze i wygodnej konstrukcji, wykonane ze stali nierdzewnej.

Charakterystyka wybranych fabrycznych sadzarek jednorzędowych

Wszystkie te modele dobrze współpracują z ciągnikami jednoosiowymi różnych marek, zarówno krajowych (MTZ, Neva, Salyut), jak i zagranicznych (Viking, CAIMAN, Daewoo).

Sadzarki Własnej Konstrukcji (DIY)

Wysoka cena fabrycznych sadzarek do mini traktorów stanowi barierę dla wielu rolników, co skłania ich do rozważenia budowy własnego urządzenia. Główną zaletą samodzielnego wykonania sadzarki do mini traktora jest prostota konstrukcji i możliwość dostosowania jej do praktycznie każdego pojazdu, w przeciwieństwie do modeli fabrycznych, które często są kompatybilne tylko z konkretnymi markami ciągników.

Zasady Budowy Sadzarki Własnej Konstrukcji

Najlepszym podejściem do budowy sadzarki jest skorzystanie z gotowych rysunków technicznych, które zawierają wszystkie niezbędne wymiary i szkice konstrukcji. Proces montażu zazwyczaj obejmuje następujące kroki:

1. Do ramy urządzenia przyspawane są dwa podłużnice (np. z profilu nr 8), wzmocnione poprzecznymi żebrami.
2. W przedniej części podłużnic montuje się zaczepy do połączenia z ciągnikiem.
3. Do podłużnic przyspawane są dwa metalowe paski (np. o szerokości 25-30 mm), umieszczone pod kątem. Na końcu tych pasków spawany jest zasobnik (lej) na materiał sadzeniowy.
4. W dolnej części ramy montuje się pług lub dyski do formowania rowków.

Pojemnik na ziemniaki można wykonać z blachy stalowej lub sklejki; konstrukcja powinna być solidna, ale zarazem lekka. Aby zapobiec uszkodzeniu bulw, wnętrze zasobnika można wyłożyć materiałem amortyzującym, np. pianką gumową. Jako koła można wykorzystać elementy z butli gazowej po odpowiednim przygotowaniu. Kluczowe są koła zębate (gwiazdy); w przypadku maszyn dwurzędowych, liczba zębów powinna wynosić odpowiednio 40 i 15. Najlepiej pozyskać je ze starych kombajnów. Stopień sadzenia można regulować poprzez odległość między łopatkami, optymalnie co 25-27 cm.

Materiały i Narzędzia do Budowy

Do budowy sadzarki przydatne będą:

• Materiały: Kątownik lub profil stalowy (np. nr 8), ceowniki, blacha stalowa (min. 1,5-2,0 mm), blacha ocynkowana, stalowy drut (3-4 mm), koła zębate (np. 19-21 zębów), łańcuch rozrządu, oś do kół napędowych, śruby, nakrętki, uszczelki. Opcjonalnie: sklejka, drewno, pianka gumowa.
• Narzędzia: Spawarka (najlepiej półautomatyczna), szlifierka kątowa (tzw. "bułgarka"), wiertarka, narzędzia ślusarskie, ewentualnie kompresor z pistoletem natryskowym do malowania.

Praktyczne Wskazówki Dotyczące Budowy i Użytkowania

• Nawet jeśli zamiast metalowego lub sklejkowej konstrukcji zasobnika zostanie użyty zbiornik z pralki, urządzenie nadal będzie funkcjonalne, choć o mniejszej pojemności.
• Koniecznie należy zwrócić uwagę na koła - powinny być szerokie, aby zapobiegać "grzęźnięciu" maszyny na luźnej glebie.
• Sam lej wysiewający można wykonać z prostej rury o średnicy 10-25 cm.
• Wszystkie mocowania należy obliczyć zgodnie z marką ciągnika.
• Sadzarka jednorzędowa jest łatwiejsza w obsłudze. Ważne jest, aby ziemniaki miały zbliżony rozmiar, zapobiegając zacinaniu się mechanizmu.
• W przypadku potrzeb, można zainstalować dodatkowe miejsce dla pomocnika, który będzie nadzorował proces sadzenia - wystarczy proste siedzenie zamocowane do ramy. W przypadku sadzarki dwurzędowej, dodatkowa przestrzeń jest wręcz niezbędna.
• Podczas korzystania z sadzarki, zarówno fabrycznej, jak i domowej, zaleca się zamontowanie ciężkiej przeciwwagi z przodu ciągnika jednoosiowego, aby poprawić przyczepność kół do podłoża.

Przykładowe Wymiary Sadzarki Własnej Konstrukcji

Przybliżone wymiary sadzarki wykonanej według standardowych projektów mogą wyglądać następująco:

• Rama: 580 × 300 mm
• Średnica koła napędowego: 310 mm
• Rozstaw kół (głębokość): 585-600 mm
• Długość rury nasiennej: 770 mm
• Odległość między osiami kół zębatych: 570 mm
• Zasobnik (dł. × szer. × gł.): 370 × 400 × 400 mm
• Osłony (dł. × wys.): 275 × 140 mm
• Górna zębatka: 19 zębów, dolna: 21 zębów
• Łożyska: 4 standardowe łożyska rozmiar 205.
