Sadzarki do Ziemniaków: Kompleksowy Przegląd i Poradnik Budowy Własnej Maszyny

W nowych technologiach produkcji ziemniaków coraz powszechniej mówi się o korzyściach stosowania składników pokarmowych podczas sadzenia, co prowadzi do zwiększenia liczby dostępnych na rynku urządzeń wspomagających ten proces. Sadzenie ziemniaków w dużych ilościach może być czasochłonne i męczące, zwłaszcza na obszernych terenach. Tradycyjne metody, takie jak sadzenie ręczne, często nie sprawdzają się, gdy liczy się szybkość i efektywność. Rozwiązaniem tego problemu jest zastosowanie sadzarki do ziemniaków, która może być dostosowana do różnych typów ciągników, w tym mini traktorów.

Rola i Funkcje Sadzarek do Ziemniaków

Przeznaczenie i Podstawowe Funkcje

Podstawowym zadaniem sadzarki do traktorów jest efektywne sadzenie bulw ziemniaków, które nie są jeszcze porośnięte. Ponadto, wiele modeli umożliwia jednoczesne nawożenie gleby, niezależnie od jej rodzaju i terenu, z wyjątkiem obszarów górzystych. Te urządzenia są często uniwersalne - w jednym przejeździe mogą formować rowki za pomocą pługa oraz tworzyć zagony przy użyciu specjalnego dysku. Głównym celem sadzarek jest maksymalne uproszczenie procesu prac polowych, co pozwala operatorowi na efektywne wykonywanie zadań. Główną zaletą stosowania sadzarki, zarówno fabrycznej, jak i wykonanej własnoręcznie, jest równomierne rozłożenie materiału sadzeniowego. Przekłada się to bezpośrednio na zwiększenie wielkości i poprawę jakości przyszłych zbiorów.

Sadzarki Jedno- i Dwurzędowe

Sadzarki do mini traktorów występują głównie w dwóch wariantach:

• Jednorzędowe: Są prostsze w budowie i mniej wydajne, ale łatwiejsze w obsłudze. Wykonują jeden rowek i z określoną częstotliwością wyrzucają bulwy. Ważne jest, aby ziemniaki miały zbliżony rozmiar, zapobiegając zacinaniu się mechanizmu.
• Dwurzędowe: Są mocniejsze, co znacząco przyspiesza i upraszcza proces sadzenia. Jeśli zostały zaprojektowane z uwzględnieniem precyzyjnych wymiarów wszystkich elementów konstrukcyjnych, mogą być również mocowane do ciągników jednoosiowych (monobloków). W przypadku sadzarki dwurzędowej, dodatkowa przestrzeń dla pomocnika, nadzorującego proces sadzenia, jest wręcz niezbędna.

Prawidłowe użytkowanie sadzarki pozwala na równomierne sadzenie ziemniaków w jednym lub dwóch rzędach.

Popularne Typy Ręcznych Sadzarek

Wśród popularnych typów ręcznych sadzarek, które znacznie ułatwiają pracę i skracają czas sadzenia, można wymienić:

• Stożkowe: Posiadają uchwyt z częścią roboczą w kształcie stożka.
• Rurkowe: Uniwersalne narzędzie w formie pustej rury, proste w obsłudze.
• W kształcie litery T: Z uchwytem i częścią roboczą w formie "szklanki", tworzącą otwór w glebie.
• Potrójne: Wykonane z metalu, służą do tworzenia otworów, posiadają stopień.
• Zmechanizowane: Mogą współpracować z traktorem lub ciągnikiem jednoosiowym.

Zasada działania ręcznych sadzarek często przypomina działanie łopaty, ale z wykorzystaniem specjalnego lejka, który zagłębia się w glebę, tworząc otwór na bulwę.

Fabryczne Modele Sadzarek

Sadzarki AVR

Dla osób prowadzących produkcję na mniejszym i średnim areale, firma AVR oferuje szereg rozwiązań:

• AVR UH 3710: Jest to mechaniczny, kompaktowy, dwurzędowy model podstawowy w linii produktów UH. Jego unikalną cechą jest możliwość zamontowania dużego zbiornika do nawozu. Maszyna jest wyposażona w stały zbiornik na sadzeniaki o pojemności 650 kg lub 1000 kg. Sekcja wysadzająca bulwy ma duże koło napędowe w górnej części i mały wałek w dolnej części, co zapewnia dokładne sadzenie nawet przy dużych prędkościach roboczych. Odległość sadzeniaków w rzędzie może być regulowana od 14 do 69 cm (30 przełożeń), a odległości między rzędami mogą wynosić: 75 oraz 90 cm.
• Gama sadzarek Ceres: Składa się z 2 lub 4-rzędowych, ciągnionych sadzarek kubełkowych, dostępnych z napędem mechanicznym lub hydraulicznym.

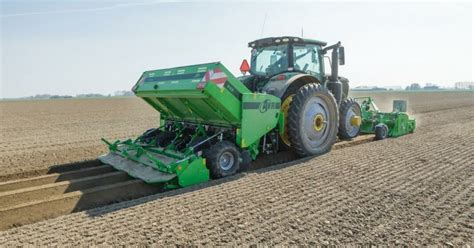

  • AVR Ceres 440: Czterorzędowa sadzarka wyposażona w system AVR Connect, który łączy informacje o sadzeniu i zdalne parametry na jednej platformie cyfrowej. AVR Connect to narzędzie do raportowania online działań na maszynach oraz system zbierania online wszystkich danych maszynowych, zarówno z pola, jak i poza nim.
  • Ceres 200M: Napędzana mechanicznie sadzarka dwurzędowa.
  • Ceres 200H: Dwurzędowa sadzarka, ale w pełni hydraulicznie napędzana. Posiada sztywny zbiornik bez bocznych poszerzeń o pojemności 1200 kg.

Sadzarki GRIMME

GRIMME oferuje wytrzymałe maszyny o wysokiej wydajności:

• Aplikator GRIMME TS 410: Dopuszczony do aplikacji zaprawy płynnej oraz preparatów do aplikacji doglebowej.
• Dwurzędowa sadzarka GL 32 E: To wytrzymała maszyna o łatwej obsłudze, umożliwiająca uzyskanie dużej wydajności. Dzięki kompaktowej budowie nadaje się znakomicie do współpracy także z mniejszymi ciągnikami. Element sadzący GRIMME Profi zapewnia precyzyjną i równomierną gęstość sadzenia. Różnorodność ustawień maszyny wraz z odpowiednio kalibrowanymi sadzeniakami umożliwi sadzenie z dużą prędkością. Sadzarka GL 32 E jest dostępna standardowo z rozstawem rzędów 75, 80 i 90 cm. Masa własna maszyny w wersji podstawowej to 460 kg.
• Dwurzędowa Sadzarka GL 32 F: Cechuje się bogatą ofertą wyposażenia, jak nadbudowa na zbiornik, podsiewacz nawozu, narzędzia formujące redlinę (rolki koszowe lub blacha) i przenośnik podłogowy. Sprawia to, że sadzarka ta jest przystosowana do eksploatacji na małych plantacjach. Jest dostępna standardowo z rozstawem rzędów 75, 80, 85 i 90 cm. Masa maszyny bez ramy przedniej wynosi 900 kg, natomiast z ramą przednią 1250 kg. Koła jezdne przed talerzami obsypującymi zmniejszają zapotrzebowanie na siłę udźwigu (zbiornik 750 kg).

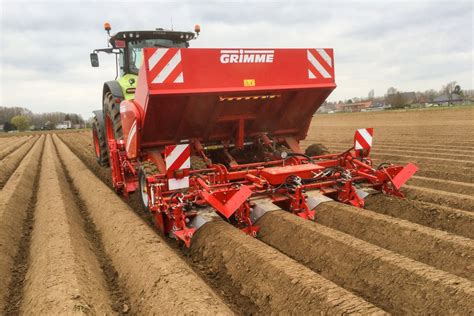

• Czterorzędowa sadzarka GL 420: Na większych gospodarstwach sprawdzi się zawieszana sadzarka 4-rzędowa z licznym wyposażeniem dodatkowym. Koncepcja maszyny z kołami jezdnymi za dużymi talerzami obsypującymi ułatwia prowadzenie maszyny, a także formowanie wstępne redliny, zapobiegając niepotrzebnemu utwardzeniu luźnej gleby przez koła. GL 420 umożliwia połączenie takich zabiegów agrotechnicznych, jak aktywna uprawa roli, aplikacja granulatu, nawożenie pod bulwę oraz aplikacja zaprawy płynnej, sadzenie, usypywanie redliny i ochrona przed erozją. Opcjonalnie można wyposażyć maszynę w rozwiązania umożliwiające realizację funkcji Clever Planting, Section Control i zmiennego dawkowania na podstawie map aplikacji. System TerraProtect tworzy między redlinami ziemniaków poprzeczne groble, które zmniejszają ryzyko erozji i jednocześnie poprawiają zdolność gleby do gromadzenia wody.

Sadzarki BOMET Gemini

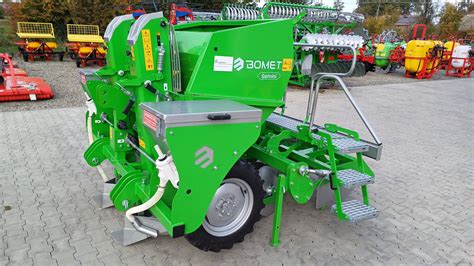

Sadzarki dwurzędowe Gemini do ziemniaków przeznaczone są do współpracy z ciągnikami o mocy 65 KM / 70 KM, wyposażonymi w TUZ kategorii II i III. Jednym z atutów sadzarki jest możliwość płynnej regulacji szerokości międzyrzędzi w zakresie od 67,5 cm do 80 cm lub od 75 cm do 90 cm. Dwurzędowa taśma z czerpakami napędzana jest przez przekładnię łańcuchową, a zastosowanie 8 kół zębatych w przekładni pozwala uzyskać gęstość sadzenia ziemniaków od 17,5 cm do 48 cm. Znaczniki umożliwiają ustawienie głębokości sadzenia w przedziale od 4 cm do 12 cm. Sadzarka standardowo wyposażona jest w czerpaki przeznaczone do sadzenia ziemniaków o średnicy do 50 mm. W maszynach Gemini, firmy BOMET, można dobrać nakładki na czerpaki, które umożliwiają sadzenie bulw o mniejszych (zielone nakładki) lub większych (czerwone nakładki) rozmiarach. Dodatkowym elementem wyposażenia, który poprawia efektywność i rentowność pracy, jest dozownik nawozów (w wersji metalowej lub z blachy kwasoodpornej). Można również zamontować dozownik nawozów płynnych (zaprawiarkę) o pojemności zbiornika 100 dm3. BOMET oferuje montowane z boku dozowniki nawozu mineralnego (metalowe lub z blachy kwasoodpornej).

Sadzarki KORA i POWER PLANT

• Sadzarka KORA 4H: Charakteryzuje się zbiornikiem unoszonym hydraulicznie, o ładowności do 1200 kg.
• Sadzarki POWER PLANT: Dostępne są w wersji dwu- oraz czterorzędowej. Opcja dwurzędowa posiada masę własną 920 kg oraz zapotrzebowanie na moc 80 KM, zaś czterorzędowa posiada masę własną 1450 kg oraz zapotrzebowanie na moc 160 KM. W wersji podstawowej sadzarek znajdziemy 2 koła jezdne (napędowe) - 7.00×12. POWER PLANT posiada regulację odległości sadzeniaków w rzędach od 19 cm do 40 cm. Sadzarki te umożliwiają sadzenie w międzyrzędziach 70 cm lub 75 cm na głębokość od 4 do 12 cm.

Fabryczne Modele Sadzarek do Ciągnika Prowadzonego (Jednoosiowego)

Do najpopularniejszych fabrycznych modeli sadzarek do ciągników prowadzonych należą KS-1, KS-1A, KSM-1. Litera "KS" oznacza sadzarkę jednorzędową (K - ziemniaki, S - sadzarka), a cyfra "1" wskazuje na model. Litery "M" i "A" oznaczają modyfikacje istniejących modeli.

Wszystkie te modele dobrze współpracują z ciągnikami jednoosiowymi różnych marek, zarówno krajowych (MTZ, Neva, Salyut), jak i zagranicznych (Viking, CAIMAN, Daewoo). Producenci sadzarek do ziemniaków oferują różnorodne modele, które różnią się zarówno danymi technicznymi, jak i wyposażeniem. Odpowiednia sadzarka powinna spełniać indywidualne potrzeby rolnika oraz specyfiki upraw. Warto zwrócić uwagę na dostępne funkcje, które mogą zwiększyć efektywność produkcji oraz jakość zbiorów.

Budowa Sadzarki Własnej Konstrukcji

Choć fabryczne sadzarki do mini traktorów są często dostępne na rynku, charakteryzują się wysoką ceną (produkty krajowe kosztują zazwyczaj od 200 do 500 USD, zagraniczne są droższe, a używane od 80 USD), co skłania wielu rolników do rozważenia budowy własnego urządzenia.

Zalety Domowej Konstrukcji Sadzarki

Główną zaletą samodzielnego wykonania sadzarki do mini traktora jest prostota konstrukcji. W przeciwieństwie do modeli fabrycznych, które często są kompatybilne tylko z konkretnymi markami ciągników (np. MTZ 80/82, 132n), domowe urządzenie można dostosować do praktycznie każdego pojazdu. Koszt produkcji jest minimalny, a zasada działania najprostsza. Domowa sadzarka do ziemniaków, niezależnie od tego, czy jest jednorzędowa, czy dwurzędowa, stanowi skuteczne narzędzie w rolnictwie. Pomimo potencjalnego braku regulacji szerokości rowów czy głębokości sadzenia, takie urządzenie nie ustępuje droższym modelom fabrycznym.

Zasada Działania Sadzarki

Zasada działania sadzarki nie jest skomplikowana i opiera się na interakcji dwóch kół zębatych (gwiazd) oraz łańcucha z zamontowanymi na nim "łyżkami" lub kubkami:

1. Podczas ruchu pojazdu, oś koła napędowego obraca się.
2. Jedna z gwiazd jest zamontowana na tej osi i również się obraca.
3. Druga gwiazda znajduje się pionowo nad pierwszą.
4. Pomiędzy gwiazdami umieszczony jest łańcuch z kubkami.
5. W miarę obrotu, kubki chwytają bulwy ziemniaka z zasobnika i przenoszą je do punktu wysypu.

Dodatkowo, konstrukcja może być wyposażona w dyski formujące rowki o określonej szerokości, a pojemność zasobnika na ziemniaki może być dostosowana do potrzeb użytkownika, ograniczona jedynie dostępnością materiałów i własnymi pomysłami.

Elementy Konstrukcyjne Dwurzędowej Sadzarki

Typowa dwurzędowa sadzarka do mini traktora składa się z następujących części:

• Zasobnik (bunkier) na materiał do sadzenia.
• Rama z kołami.
• Pług (lub inny element) do robót ziemnych (formowania rowka).
• Uchwyty z miskami/kubkami do przenoszenia bulw.
• Dyski do zasypywania gleby.

Główną trudnością przy samodzielnym wykonaniu jest brak mechanizmu regulacji ilości nawozu, który jest często obecny w fabrycznych modelach. Podobnie, regulacja szerokości rzędów może stanowić wyzwanie, jednak jest możliwa do zrealizowania poprzez odpowiednie zaprojektowanie maszyny.

Zasady Budowy i Proces Produkcji Sadzarki Własnej Konstrukcji

Najlepszym podejściem do budowy sadzarki jest skorzystanie z gotowych rysunków technicznych, które zawierają wszystkie niezbędne wymiary i szkice konstrukcji. Wiele projektów dostępnych w internecie, często prezentowanych na filmach przez rolników, jest uniwersalnych i pasuje do różnych typów ciągników (T-40, T-80/82, Neva, Salut itp.). Proces montażu zazwyczaj obejmuje następujące kroki:

1. Do ramy urządzenia przyspawane są dwa podłużnice (np. z profilu nr 8), wzmocnione poprzecznymi żebrami.
2. W przedniej części podłużnic montuje się zaczepy do połączenia z ciągnikiem.
3. Do podłużnic przyspawane są dwa metalowe paski (np. o szerokości 25-30 mm), umieszczone pod kątem.
4. Na końcu tych pasków spawany jest zasobnik (lej) na materiał sadzeniowy.
5. W dolnej części ramy montuje się pług lub dyski do formowania rowków.

Konstrukcja Zasobnika i Kół

Pojemnik na ziemniaki można wykonać z blachy stalowej lub sklejki. Konstrukcja powinna być solidna, ale zarazem lekka. Drewno o grubości do 1,2 cm jest dobrym materiałem. Aby zapobiec uszkodzeniu bulw, wnętrze zasobnika można wyłożyć materiałem amortyzującym, np. pianką gumową. Jako koła można wykorzystać elementy z butli gazowej po odpowiednim przygotowaniu (odcięcie dwóch poprzecznych pierścieni). Kluczowe są koła zębate (gwiazdy). W przypadku maszyn dwurzędowych, liczba zębów powinna wynosić odpowiednio 40 i 15. Najlepiej pozyskać je ze starych kombajnów. Montaż łańcucha nie powinien stanowić problemu. Alternatywnie, stopień sadzenia można regulować poprzez odległość między łopatkami, optymalnie co 25-27 cm.

Praktyczne Wskazówki Dotyczące Budowy i Użytkowania

Nawet jeśli zamiast metalowego lub sklejkowej konstrukcji zasobnika zostanie użyty zbiornik z pralki, urządzenie nadal będzie funkcjonalne, choć o mniejszej pojemności. Pozwala to jednak zaoszczędzić czas i wysiłek przy produkcji tego elementu. Koniecznie należy zwrócić uwagę na koła - powinny być szerokie, aby zapobiegać "grzęźnięciu" maszyny na luźnej glebie. Sam lej wysiewający można wykonać z prostej rury o średnicy 10-25 cm. Wszystkie mocowania należy obliczyć zgodnie z marką ciągnika, choć wiele samodzielnie wykonanych sadzarek, zarówno jedno-, jak i dwurzędowych, można zamontować do każdego typu pojazdu. W przypadku potrzeb, można zainstalować dodatkowe miejsce dla pomocnika, który będzie nadzorował proces sadzenia - wystarczy proste siedzenie zamocowane do ramy.

Materiały i Narzędzia do Budowy

Samodzielne wykonanie sadzarki nie jest skomplikowane, ale wymaga przygotowania odpowiednich materiałów i narzędzi. Można wykorzystać elementy z recyklingu, np. części z wózka czy starego sprzętu.

Materiały

• Kątownik lub profil stalowy (np. nr 8), ceowniki.
• Blacha stalowa (min. 1,5-2,0 mm), blacha ocynkowana.
• Stalowy drut (3-4 mm).
• Koła zębate (np. 19-21 zębów), łańcuch rozrządu.
• Oś do kół napędowych, śruby, nakrętki, uszczelki.
• Opcjonalnie: sklejka, drewno, pianka gumowa.

Narzędzia

• Spawarka (najlepiej półautomatyczna).
• Szlifierka kątowa (tzw. "bułgarka").
• Wiertarka, narzędzia ślusarskie.
• Ewentualnie kompresor z pistoletem natryskowym do malowania.

Ogólny Zarys Procesu Produkcji

Proces budowy sadzarki własnej konstrukcji obejmuje szereg etapów:

1. Spawanie prostokątnej ramy z profili lub kątowników, dostosowanej do wielkości zasobnika.
2. Montaż pierwszej zębatki na osi kół podporowych.
3. Zamocowanie łożysk i metalowych kół podporowych do osi.
4. Spawanie osi do ramy.
5. Wykonanie łańcucha z kubkami (np. poprzez nawinięcie drutu na rurę, cięcie na pierścienie i przyspawanie do łańcucha).
6. Przygotowanie rury nasiennej (przewodzącej bulwy do ziemi).
7. Spawanie rury wysiewającej do ramy.
8. Montaż łańcucha na zębatkach, przechodząc przez rurę nasienną.
9. Zamocowanie górnego koła zębatego z regulacją naciągu łańcucha.
10. Spawanie tylnej ściany zasobnika.
11. Wykonanie zasobnika z blachy lub innego materiału.
12. Spawanie ograniczników w górnej części rury nasiennej.
13. Montaż osłon (dysków) do zasypywania rowka.
14. Spawanie zaczepu wleczonego do mocowania do ciągnika i otworu.
15. Oczyszczenie, odtłuszczenie i pomalowanie gotowej konstrukcji.

Przybliżone Wymiary Sadzarki Własnej Konstrukcji

Przybliżone wymiary sadzarki wykonanej według standardowych projektów mogą wyglądać następująco:

• Rama: 580 × 300 mm
• Średnica koła napędowego: 310 mm
• Rozstaw kół (głębokość): 585-600 mm
• Długość rury nasiennej: 770 mm
• Odległość między osiami kół zębatych: 570 mm
• Zasobnik (dł. × szer. × gł.): 370 × 400 × 400 mm
• Osłony (dł. × wys.): 275 × 140 mm
• Górna zębatka: 19 zębów, dolna: 21 zębów
• Łożyska: 4 standardowe łożyska rozmiar 205.

Ważne Wskazówki Użytkowania

Podczas korzystania z sadzarki, zarówno fabrycznej, jak i domowej, zaleca się zamontowanie ciężkiej przeciwwagi z przodu ciągnika jednoosiowego, aby poprawić przyczepność kół do podłoża.
