Sadzarka do Ziemniaków Własnej Konstrukcji: Jak Zrobić i Używać

Sadzenie ziemniaków w dużych ilościach może być czasochłonne i męczące, zwłaszcza na obszernych terenach. Tradycyjne metody, takie jak sadzenie ręczne, nie sprawdzają się, gdy liczy się szybkość i efektywność. Rozwiązaniem tego problemu jest zastosowanie sadzarki do ziemniaków, która może być dostosowana do mini traktora. Tego typu maszyny, choć dostępne na rynku, często charakteryzują się wysoką ceną, co skłania wielu rolników do rozważenia budowy własnego urządzenia.

Główną zaletą stosowania sadzarki, zarówno fabrycznej, jak i wykonanej własnoręcznie, jest równomierne rozłożenie materiału sadzeniowego. Przekłada się to bezpośrednio na zwiększenie wielkości i poprawę jakości przyszłych zbiorów.

Przeznaczenie i Funkcje Sadzarki do Ziemniaków

Podstawowym zadaniem sadzarki do traktorów jest efektywne sadzenie bulw ziemniaków, które nie są jeszcze porośnięte. Ponadto, wiele modeli umożliwia jednoczesne nawożenie gleby, niezależnie od jej rodzaju i terenu (z wyjątkiem obszarów górzystych). Te urządzenia są często uniwersalne - w jednym przejeździe mogą formować rowki za pomocą pługa oraz tworzyć zagony przy użyciu specjalnego dysku. Głównym celem mini sadzarek jest maksymalne uproszczenie procesu prac polowych, pozwalając operatorowi na odpoczynek podczas wykonywania zadań.

Prawidłowe użytkowanie sadzarki pozwala na równomierne sadzenie ziemniaków w jednym lub dwóch rzędach. Niestety, wysoka cena fabrycznych sadzarek do mini traktorów stanowi barierę dla wielu rolników. Produkty krajowe kosztują zazwyczaj od 200 do 500 USD, w zależności od funkcjonalności. Jeszcze droższe są maszyny zagraniczne, podczas gdy używane urządzenia można nabyć już od 80 dolarów. Kluczowe jest jednak zrozumienie cech konstrukcyjnych i zasady działania takich urządzeń.

Zalety Domowej Konstrukcji Sadzarki

Główną zaletą samodzielnego wykonania sadzarki do mini traktora jest prostota konstrukcji. W przeciwieństwie do modeli fabrycznych, które często są kompatybilne tylko z konkretnymi markami ciągników (np. MTZ 80/82, 132n), domowe urządzenie można dostosować do praktycznie każdego pojazdu.

Zasada Działania Sadzarki

Zasada działania sadzarki nie jest skomplikowana i opiera się na interakcji dwóch kół zębatych (gwiazd) oraz łańcucha z zamontowanymi na nim "łyżkami" lub kubkami:

• Podczas ruchu pojazdu, oś koła napędowego obraca się.
• Jedna z gwiazd jest zamontowana na tej osi i również się obraca.
• Druga gwiazda znajduje się pionowo nad pierwszą.
• Pomiędzy gwiazdami umieszczony jest łańcuch z kubkami. W miarę obrotu, kubki chwytają bulwy ziemniaka z zasobnika i przenoszą je do punktu wysypu.

Dodatkowo, konstrukcja może być wyposażona w dyski formujące rowki o określonej szerokości, a pojemność zasobnika na ziemniaki może być dostosowana do potrzeb użytkownika, ograniczona jedynie dostępnością materiałów i własnymi pomysłami.

Rodzaje Sadzarek do Ziemniaków

Sadzarki do mini traktorów występują głównie w dwóch wariantach:

• Jednorzędowe: Są prostsze w budowie i mniej wydajne.
• Dwurzędowe: Są mocniejsze, co znacząco przyspiesza i upraszcza proces sadzenia.

Dwurzędowe sadzarki, jeśli zostały zaprojektowane z uwzględnieniem precyzyjnych wymiarów wszystkich elementów konstrukcyjnych, mogą być również mocowane do ciągników jednoosiowych (monobloków).

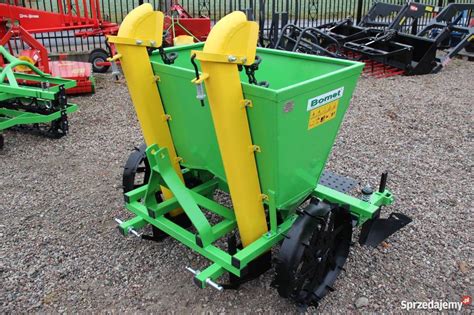

Elementy Konstrukcyjne Dwurzędowej Sadzarki

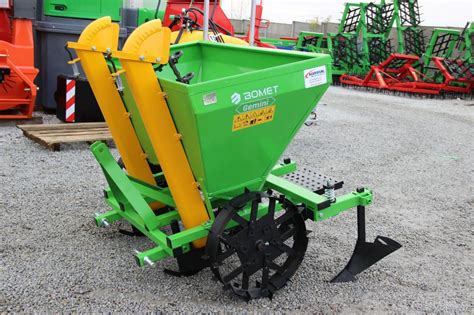

Typowa dwurzędowa sadzarka do mini traktora składa się z następujących części:

• Zasobnik (bunkier) na materiał do sadzenia.
• Rama z kołami.
• Pług (lub inny element) do robót ziemnych (formowania rowka).
• Uchwyty z miskami/kubkami do przenoszenia bulw.
• Dyski do zasypywania gleby.

Główną trudnością przy samodzielnym wykonaniu jest brak mechanizmu regulacji ilości nawozu, który jest często obecny w fabrycznych modelach. Podobnie, regulacja szerokości rzędów może stanowić wyzwanie, jednak jest możliwa do zrealizowania poprzez odpowiednie zaprojektowanie maszyny.

Zasady Budowy Sadzarki Własnej Konstrukcji

Najlepszym podejściem do budowy sadzarki jest skorzystanie z gotowych rysunków technicznych, które zawierają wszystkie niezbędne wymiary i szkice konstrukcji. Wiele projektów dostępnych w internecie, często prezentowanych na filmach przez rolników, jest uniwersalnych i pasuje do różnych typów ciągników (T-40, T-80/82, Neva, Salut itp.). Proces montażu zazwyczaj obejmuje następujące kroki:

1. Do ramy urządzenia przyspawane są dwa podłużnice (np. z profilu nr 8), wzmocnione poprzecznymi żebrami.
2. W przedniej części podłużnic montuje się zaczepy do połączenia z ciągnikiem.
3. Do podłużnic przyspawane są dwa metalowe paski (np. o szerokości 25-30 mm), umieszczone pod kątem.
4. Na końcu tych pasków spawany jest zasobnik (lej) na materiał sadzeniowy.
5. W dolnej części ramy montuje się pług lub dyski do formowania rowków.

Konstrukcja Zasobnika i Koła

Pojemnik na ziemniaki można wykonać z blachy stalowej lub sklejki. Konstrukcja powinna być solidna, ale zarazem lekka. Drewno o grubości do 1,2 cm jest dobrym materiałem. Aby zapobiec uszkodzeniu bulw, wnętrze zasobnika można wyłożyć materiałem amortyzującym, np. pianką gumową.

Jako koła można wykorzystać elementy z butli gazowej po odpowiednim przygotowaniu (odcięcie dwóch poprzecznych pierścieni). Kluczowe są koła zębate (gwiazdy). W przypadku maszyn dwurzędowych, liczba zębów powinna wynosić odpowiednio 40 i 15. Najlepiej pozyskać je ze starych kombajnów. Montaż łańcucha nie powinien stanowić problemu. Alternatywnie, stopień sadzenia można regulować poprzez odległość między łopatkami, optymalnie co 25-27 cm.

Praktyczne Wskazówki Dotyczące Budowy i Użytkowania

Nawet jeśli zamiast metalowego lub sklejkowej konstrukcji zasobnika zostanie użyty zbiornik z pralki, urządzenie nadal będzie funkcjonalne, choć o mniejszej pojemności. Pozwala to jednak zaoszczędzić czas i wysiłek przy produkcji tego elementu.

Koniecznie należy zwrócić uwagę na koła - powinny być szerokie, aby zapobiegać "grzęźnięciu" maszyny na luźnej glebie. Sam lej wysiewający można wykonać z prostej rury o średnicy 10-25 cm. Wszystkie mocowania należy obliczyć zgodnie z marką ciągnika, choć wiele samodzielnie wykonanych sadzarek, zarówno jedno-, jak i dwurzędowych, można zamontować do każdego typu pojazdu.

Sadzarka jednorzędowa jest łatwiejsza w obsłudze. Wykonuje jeden rowek i z określoną częstotliwością wyrzuca bulwy. Ważne jest, aby ziemniaki miały zbliżony rozmiar, zapobiegając zacinaniu się mechanizmu. W przypadku potrzeb, można zainstalować dodatkowe miejsce dla pomocnika, który będzie nadzorował proces sadzenia - wystarczy proste siedzenie zamocowane do ramy. W przypadku sadzarki dwurzędowej, dodatkowa przestrzeń jest wręcz niezbędna.

Podsumowanie: Domowa sadzarka do ziemniaków, niezależnie od tego, czy jest jednorzędowa, czy dwurzędowa, stanowi skuteczne narzędzie w rolnictwie. Pomimo potencjalnego braku regulacji szerokości rowów czy głębokości sadzenia, takie urządzenie nie ustępuje droższym modelom fabrycznym.

Koszt produkcji jest minimalny, a zasada działania najprostsza. Sadzenie ziemniaków wymaga znacznego wysiłku, a tradycyjne metody, jak łopata, są niewystarczające na większych areałach. Ręczne sadzarki do ziemniaków, często używane w połączeniu z ciągnikami jednoosiowymi, znacznie ułatwiają pracę. Mogą być proste lub bardziej złożone, ale ich podstawowa konstrukcja obejmuje ramę, stalowe elementy, koła, przenośnik z komórkami, rurki podajnika, pług do tworzenia bruzd oraz tarczę obsypnika.

Dzięki wysokiej jakości ręcznej sadzarce, czas sadzenia jest znacznie skrócony, a praca staje się łatwiejsza. Bulwy są rozmieszczone równomiernie, a głębokość sadzenia można regulować. Istnieje wiele odmian sadzarek, różniących się konstrukcją i właściwościami. Zasada działania często przypomina działanie łopaty, ale z wykorzystaniem specjalnego lejka, który zagłębia się w glebę, tworząc otwór na bulwę.

Wśród popularnych typów ręcznych sadzarek można wymienić:

• Stożkowe: Posiadają uchwyt z częścią roboczą w kształcie stożka.
• Rurkowe: Uniwersalne narzędzie w formie pustej rury, proste w obsłudze.
• W kształcie litery T: Z uchwytem i częścią roboczą w formie "szklanki", tworzącą otwór w glebie.
• Potrójne: Wykonane z metalu, służą do tworzenia otworów, posiadają stopień.
• Zmechanizowane: Mogą współpracować z traktorem lub ciągnikiem jednoosiowym.

Wśród popularnych modeli fabrycznych, które mogą służyć jako inspiracja do budowy własnej maszyny, znajdują się:

• "Neva KS-1A" - idealna do małych podwórek, jednocześnie sadzi bulwy i tworzy grzbiet gleby.
• "Skojący Letni Mieszkaniec" - niedrogi model zapewniający równą głębokość sadzenia.
• "Antoszka" - wygodna konstrukcja do kopania gęstej gleby, sadzenia ziemniaków i cebuli, wykonana ze stali nierdzewnej.
• "Bogatyr" - popularne narzędzie stożkowe o niewielkiej wadze i wygodnej konstrukcji, wykonane ze stali nierdzewnej.

Samodzielne wykonanie sadzarki nie jest skomplikowane. Wymaga przygotowania rysunków, odpowiednich materiałów (np. rury, blachy, profile stalowe) i narzędzi (spawarka, szlifierka). Można wykorzystać elementy z recyklingu, np. części z wózka czy starego sprzętu.

Materiały i Narzędzia do Budowy

Do budowy sadzarki przydatne będą:

• Materiały: Kątownik lub profil stalowy (np. nr 8), ceowniki, blacha stalowa (min. 1,5-2,0 mm), blacha ocynkowana, stalowy drut (3-4 mm), koła zębate (np. 19-21 zębów), łańcuch rozrządu, oś do kół napędowych, śruby, nakrętki, uszczelki. Opcjonalnie: sklejka, drewno, pianka gumowa.
• Narzędzia: Spawarka (najlepiej półautomatyczna), szlifierka kątowa (tzw. "bułgarka"), wiertarka, narzędzia ślusarskie, ewentualnie kompresor z pistoletem natryskowym do malowania.

Proces Produkcji (Ogólny Zarys)

1. Spawanie prostokątnej ramy z profili lub kątowników, dostosowanej do wielkości zasobnika.
2. Montaż pierwszej zębatki na osi kół podporowych.
3. Zamocowanie łożysk i metalowych kół podporowych do osi.
4. Spawanie osi do ramy.
5. Wykonanie łańcucha z kubkami (np. poprzez nawinięcie drutu na rurę, cięcie na pierścienie i przyspawanie do łańcucha).
6. Przygotowanie rury nasiennej (przewodzącej bulwy do ziemi).
7. Spawanie rury wysiewającej do ramy.
8. Montaż łańcucha na zębatkach, przechodząc przez rurę nasienną.
9. Zamocowanie górnego koła zębatego z regulacją naciągu łańcucha.
10. Spawanie tylnej ściany zasobnika.
11. Wykonanie zasobnika z blachy lub innego materiału.
12. Spawanie ograniczników w górnej części rury nasiennej.
13. Montaż osłon (dysków) do zasypywania rowka.
14. Spawanie zaczepu wleczonego do mocowania do ciągnika i otworu.
15. Oczyszczenie, odtłuszczenie i pomalowanie gotowej konstrukcji.

Ważna uwaga: Podczas korzystania z sadzarki, zarówno fabrycznej, jak i domowej, zaleca się zamontowanie ciężkiej przeciwwagi z przodu ciągnika jednoosiowego, aby poprawić przyczepność kół do podłoża.

Przykładowe Wymiary Sadzarki

Przybliżone wymiary sadzarki wykonanej według standardowych projektów mogą wyglądać następująco:

• Rama: 580 × 300 mm
• Średnica koła napędowego: 310 mm
• Rozstaw kół (głębokość): 585-600 mm
• Długość rury nasiennej: 770 mm
• Odległość między osiami kół zębatych: 570 mm
• Zasobnik (dł. × szer. × gł.): 370 × 400 × 400 mm
• Osłony (dł. × wys.): 275 × 140 mm
• Górna zębatka: 19 zębów, dolna: 21 zębów
• Łożyska: 4 standardowe łożyska rozmiar 205.

Fabryczne Modele Sadzarek do Ciągnika Prowadzonego

Do najpopularniejszych fabrycznych modeli sadzarek do ciągników prowadzonych należą:

• KS-1
• KS-1A
• KSM-1

Litera "KS" oznacza sadzarkę jednorzędową (K - ziemniaki, S - sadzarka), a cyfra "1" wskazuje na model. Litery "M" i "A" oznaczają modyfikacje istniejących modeli.

Charakterystyka Fabrycznych Modeli (Przykłady)

Wszystkie te modele dobrze współpracują z ciągnikami jednoosiowymi różnych marek, zarówno krajowych (MTZ, Neva, Salyut), jak i zagranicznych (Viking, CAIMAN, Daewoo). Korzystne ceny często można znaleźć w dużych miastach ze względu na dużą konkurencję.
