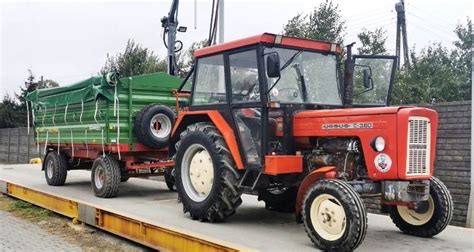

Ciągnik Ursus C-360 to kultowa maszyna rolnicza, ceniona za wytrzymałość i funkcjonalność. Właściwe podłączenie instalacji elektrycznej w tym ciągniku jest kluczowe dla jego prawidłowego funkcjonowania oraz bezpieczeństwa użytkownika. Proces ten, choć wymaga podstawowej wiedzy technicznej i staranności, może być wykonany samodzielnie, z zachowaniem odpowiednich procedur i środków ostrożności.
Podnośnik C-360 - funkcjonalność i zastosowanie
Podnośnik C-360 to sprzęt rolniczy, który przed laty produkowany był przez Warszawską fabrykę Ursus. Podnośnik powstał z myślą o wykorzystywaniu w ciągnikach kołowych tej samej serii. Jak sama nazwa wskazuje, urządzenie to służy do unoszenia i opuszczania narzędzi, które są zawieszone na ciągniku. Podnośnik hydrauliczny C-360 to bardzo popularne rozwiązanie, które do dziś stosowane jest w licznych polskich gospodarstwach rolnych, ze względu na swoją wytrzymałość oraz funkcjonalność.
Umiejętne korzystanie z podnośnika pomaga w codziennych pracach rolniczych. Z jednej strony bardzo szybko dzięki niemu zmienimy położenie sprzętu rolniczego z transportowego na robocze i odwrotnie. Z drugiej strony to właśnie dzięki podnośnikowi można regulować również odpowiednią wysokość działania maszyny rolniczej na polu. Podłącz maszynę do ciągnika, a następnie za pomocą podnośnika wyreguluj jej wysokość. Sprzęt rolniczy to nieoceniona pomoc, która znacznie wpływa na efektywność gospodarki rolnej.
Wraz z rozwojem techniki pojawiają się nowe możliwości i rozwiązania, jednak podnośniki hydrauliczne C-360, mimo upływu wielu lat, wciąż cieszą się bardzo dużą popularnością wśród rolników i po dziś dzień są efektywnie wykorzystywane.
C360 turbo podnośnik dwustronnego działania ułatwia prace
Przygotowanie do montażu instalacji elektrycznej
Wymagane narzędzia i materiały
Aby podłączyć instalację elektryczną w ciągniku Ursus C-360, konieczne jest wcześniejsze przygotowanie. Wymaga to zgromadzenia odpowiednich narzędzi oraz materiałów, które ułatwią cały proces. Do najważniejszych narzędzi należą:
- Wkrętaki
- Szczypce
- Multimetr
- Ściągacz izolacji
- Opaski kablowe
Wśród potrzebnych materiałów znajdują się różnego rodzaju przewody, złączki, bezpieczniki, przekaźniki oraz opcjonalnie lampy LED.
Zasady bezpieczeństwa
Przed przystąpieniem do pracy, bardzo ważne jest, aby pamiętać o zasadach bezpieczeństwa. Zawsze należy wyłączyć zasilanie przed rozpoczęciem jakichkolwiek działań związanych z instalacją elektryczną. Używanie osobistego sprzętu ochronnego, takiego jak rękawice i okulary ochronne, jest kluczowe dla uniknięcia potencjalnych obrażeń. Zrozumienie struktury instalacji elektrycznej, w tym roli alternatora i akumulatora, pomoże w skutecznym montażu.
Etapy montażu instalacji elektrycznej

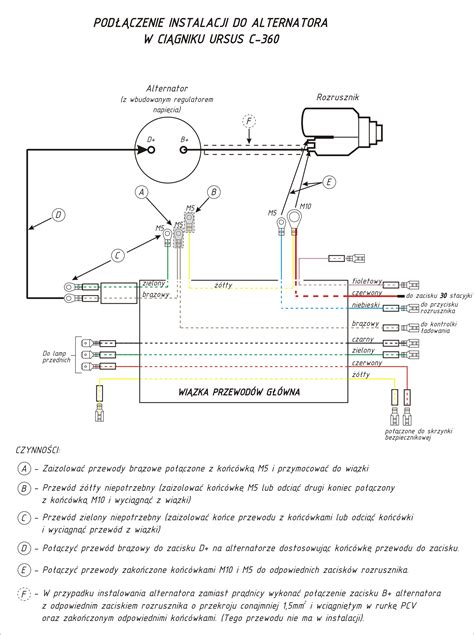

Demontaż starej instalacji i montaż alternatora
Podłączanie instalacji elektrycznej w ciągniku Ursus C-360 wymaga staranności i precyzji. Proces ten zaczyna się od demontażu starej instalacji, co pozwala na bezpieczne i efektywne przygotowanie do nowego montażu. Rozpocznij od odłączenia akumulatora, aby uniknąć zwarć. Następnie, przystąp do demontażu starej instalacji elektrycznej. Zdejmij wszystkie złączki i przewody, a każdy z nich oznaczaj etykietami, co pozwoli na łatwe ich ponowne podłączenie.
Po demontażu starej instalacji nadszedł czas na montaż alternatora. Upewnij się, że alternator jest prawidłowo zamocowany i podłączony do przewodów zasilających. Następnie przystąp do podłączenia akumulatora, pamiętając o zachowaniu odpowiedniej polaryzacji: czerwony przewód do plusa, a czarny do masy.
Prowadzenie wiązki przewodów
Podczas instalacji elektrycznej w Ursusie C-360, prawidłowe prowadzenie wiązki przewodów jest kluczowe dla bezpieczeństwa i funkcjonalności systemu. Przewody powinny być poprowadzone w korytach, z dala od elementów ruchomych oraz źródeł ciepła, aby uniknąć uszkodzeń. Upewnij się, że główne przewody zasilające mają odpowiedni przekrój, co najmniej 4 mm², a obwody oświetlenia powinny mieć 1,5 mm². Dodatkowo, końcówki przewodów powinny być pokryte cyną, co chroni je przed korozją i zapewnia długotrwałe połączenie. Zainstalowanie przewodów w sposób uporządkowany nie tylko ułatwia późniejsze prace serwisowe, ale także minimalizuje ryzyko zwarć i innych problemów elektrycznych.
Podłączenie gniazda elektrycznego przyczepy
Podłączenie gniazda elektrycznego przyczepy w ciągniku Ursus C-360 wymaga precyzyjnego wykonania, aby zapewnić prawidłowe działanie wszystkich funkcji oświetleniowych. Do gniazda należy podłączyć pięć przewodów zgodnie z poniższym schematem:
- Zielony przewód (lewy kierunkowskaz) do górnego zacisku (nr 1)
- Niebieski przewód (prawy kierunkowskaz) do dolnego zacisku (nr 4)
- Żółty przewód (światła stop) do zacisku nr 6
- Czerwony przewód (światła postojowe) do zacisku nr 5
- Masa do zacisku nr 3
Zastosowanie kolorowych przewodów ułatwi identyfikację i poprawne podłączenie.
| Numer zacisku | Kolor przewodu | Funkcja |
|---|---|---|
| 1 | Zielony | Lewy kierunkowskaz |
| 4 | Niebieski | Prawy kierunkowskaz |
| 6 | Żółty | Światła stop |
| 5 | Czerwony | Światła postojowe |
| 3 | Masa | Uziemienie |
Instalacja dodatkowych lamp roboczych
Instalacja dodatkowych lamp roboczych w ciągniku Ursus C-360 jest doskonałym sposobem na zwiększenie widoczności podczas pracy w nocy lub w słabych warunkach oświetleniowych. Zaleca się użycie lamp LED ze względu na ich niskie zużycie energii i długą żywotność. Każda lampa powinna być zasilana oddzielnym przewodem o przekroju co najmniej 1,5 mm², który należy podłączyć do bezpiecznika oraz przekaźnika. Włączniki lamp roboczych można podłączyć do styku 15 lub 54 stacyjki, co pozwala na ich niezależne działanie. Upewnij się, że wszystkie połączenia są dobrze zabezpieczone i odporne na warunki atmosferyczne, aby zapewnić ich długotrwałe działanie.
Testowanie i rozwiązywanie problemów
Testowanie instalacji elektrycznej
Po zakończeniu instalacji elektrycznej w ciągniku Ursus C-360, kluczowe jest przeprowadzenie testów, aby upewnić się, że wszystko działa poprawnie. Pierwszym krokiem jest sprawdzenie napięcia akumulatora. Użyj multimetru, aby zmierzyć napięcie; powinno wynosić od 12,6 V do 12,8 V przy wyłączonym silniku. Gdy silnik jest uruchomiony, napięcie powinno wzrosnąć do wartości między 13,8 V a 14,4 V. Następnie, przetestuj wszystkie światła w ciągniku. Upewnij się, że zarówno przednie, jak i tylne światła działają poprawnie, a także sprawdź kierunkowskazy oraz światła stopu. Włącz każde z tych świateł osobno, aby upewnić się, że wszystkie połączenia są solidne i nie ma żadnych problemów z zasilaniem.
Aby przeprowadzić test napięcia akumulatora, użyj multimetru, ustawiając go na pomiar napięcia stałego. Podłącz końcówki pomiarowe do odpowiednich biegunów akumulatora: czerwoną do dodatniego, a czarną do ujemnego. Sprawdź, czy napięcie wynosi od 12,6 V do 12,8 V. Następnie uruchom silnik i ponownie zmierz napięcie; powinno wzrosnąć do wartości od 13,8 V do 14,4 V.
Typowe problemy i ich rozwiązania
Po zakończeniu instalacji mogą wystąpić typowe problemy, które warto znać. Jeśli światła nie działają, sprawdź połączenia i upewnij się, że wszystkie przewody są właściwie podłączone. Innym częstym problemem jest niskie napięcie akumulatora, które może być spowodowane jego zużyciem lub uszkodzeniem alternatora. Jeśli napięcie jest nieprawidłowe, sprawdź, czy alternator jest prawidłowo zamontowany i czy przewody zasilające są w dobrym stanie.
Modernizacja instalacji elektrycznej
W miarę jak technologia się rozwija, modernizacja instalacji elektrycznej w ciągniku Ursus C-360 staje się coraz bardziej opłacalna i praktyczna. Warto rozważyć zastosowanie nowoczesnych komponentów, takich jak inteligentne przekaźniki oraz systemy zarządzania energią, które mogą zwiększyć efektywność energetyczną maszyny. Dodatkowo, warto zainwestować w lampy LED, które nie tylko zmniejszają zużycie energii, ale również oferują lepszą widoczność i dłuższą żywotność w porównaniu do tradycyjnych żarówek. Wprowadzenie takich innowacji może znacząco poprawić wydajność pracy oraz zmniejszyć koszty eksploatacji ciągnika, co jest kluczowe w długoterminowej perspektywie.
