Pojazd asenizacyjny to specjalistyczny pojazd ciężarowy, który stanowi niezbędny sprzęt w procesie wywozu nieczystości, szczególnie w miejscach, gdzie brak jest kanalizacji. Służy do zbierania, transportowania i opróżniania płynnych odpadów, takich jak fekalia czy ścieki. Pojazdy asenizacyjne są powszechnie nazywane szambowozami, pszczółkami lub szambiarkami. Dzięki swoim rozwiązaniom technologicznym, które umożliwiają efektywny i bezpieczny transport zanieczyszczeń, znajdują zastosowanie zarówno w rolnictwie, jak i w gospodarce komunalnej.
W zależności od zastosowanego wyposażenia, pojazdy te mogą być również wykorzystywane do usuwania awarii w sieciach kanalizacyjnych, na przykład do udrażniania rur kanalizacyjnych. Asenizacja jest niezbędna w miejscowościach pozbawionych sieci kanalizacyjnej lub w przypadku awarii istniejącej infrastruktury.
Budowa samochodu asenizacyjnego
Wóz asenizacyjny to specjalistyczna maszyna do pobierania, transportu i rozlewania nieczystości płynnych. Podstawę konstrukcji stanowi rama z osiami i ogumieniem, do której mocuje się zbiornik oraz całą armaturę. Na niej opiera się reszta układów, od pompy próżniowej, przez układ hydrauliczny, aż po instalację elektryczną i oświetlenie. Samochody asenizacyjne są najczęściej konstruowane na bazie podwozia ciężarowego, co umożliwia ich sprawne przemieszczanie się oraz pracę w różnorodnych warunkach terenowych. Może on być zamontowany na podwoziu samochodu ciężarowego lub przyczepiony do ciągnika.
Główne komponenty

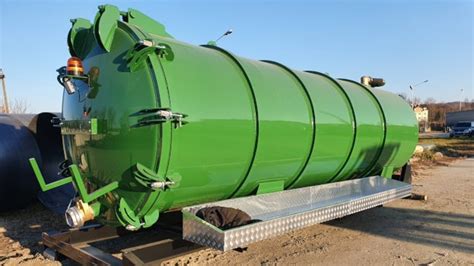

Najbardziej widocznym elementem każdego wozu asenizacyjnego jest cylindryczny zbiornik asenizacyjny, który pełni kluczową rolę w przechowywaniu, transportowaniu i rozprowadzaniu płynnego ładunku. Jego pojemność wynosi zazwyczaj od 3 000 do 12 000 litrów, ale spotyka się również wozy o pojemności wynoszącej zaledwie 500 litrów, w zależności od przeznaczenia pojazdu. Może być wykonany z metalu odpornego na korozję, takiego jak stal cynkowana ogniowo, lub z tworzywa sztucznego. W przypadku substancji agresywnych chemicznie, takich jak gnojowica czy nieczystości bytowe, materiały muszą być odporne na korozję i działanie chemikaliów. W większych pojemnościach producenci stosują wewnętrzne pierścienie wzmacniające i falochrony. Te elementy stabilizują środek ciężkości i ograniczają falowanie cieczy podczas jazdy. Zbiornik ma zawsze włazy serwisowe, zwykle górny o dużej średnicy, na przykład właz 600 mm, które służą do czyszczenia, inspekcji oraz ewentualnych napraw wewnątrz.
Sercem układu jest pompa próżniowa lub kompresor. Zadaniem tego podzespołu jest wytworzenie podciśnienia w zbiorniku w czasie napełniania oraz nadciśnienia podczas opróżniania. Pompa, która wytwarza podciśnienie na poziomie około -0,85 bara, odpowiada za tworzenie podciśnienia i zasysanie cieczy, co umożliwia zasysanie ścieków do wnętrza zbiornika. Pompa asenizacyjna napędzana jest najczęściej mechanicznie przy pomocy wałka połączonego z przystawką odbioru mocy umiejscowioną na skrzyni samochodu asenizacyjnego. Możliwe jest również napędzanie hydrauliczne pompy. Na wałku pompy umieszczone są łopatki, które pod wpływem obrotu i obecnej siły odśrodkowej wysuwając się współpracują z korpusem (cylindrem) pompy powodując zasysanie/tłoczenie powietrza do/z zbiornika asenizacyjnego.
Z pompą współpracuje rozbudowany system zaworów. W typowym rozwiązaniu znajdziesz zawór ssący, zawór pompy, zasuwy ręczne i hydrauliczne, a także zawór bezpieczeństwa. Zawory sterują kierunkiem przepływu cieczy oraz powietrza, chronią układ przed przepełnieniem i zbyt wysokim ciśnieniem. Istotnym wyposażeniem są też wzierniki szklane, manowakuometr i zbiornik przelewowy. Te elementy pozwalają kontrolować poziom cieczy, wartość podciśnienia oraz nadciśnienia, a także przejmują nadmiar zawartości w razie przepełnienia. Zbiorniczek przelewowy ma za zadanie nie dopuścić do przelania fekaliów na pompę asenizacyjną oraz zredukować ciśnienie wewnątrz zbiornika po zakończeniu pompowania lub po napełnieniu beczki. W jego wnętrzu zamontowany jest zawór kulowy oraz kominek z kulą przelewową, która podnosi się wraz z poziomem nieczystości, zamykając pobieranie powietrza i zapobiegając awarii.
Dodatkowe elementy, takie jak wskaźniki poziomu napełnienia, czujniki ciśnienia czy zawory bezpieczeństwa, zapewniają kontrolę nad procesem pracy i minimalizują ryzyko awarii. Nowoczesne pojazdy mogą być wyposażone w układy GPS i telemetryczne, umożliwiające monitorowanie trasy oraz optymalizację pracy operatora, czy automatyczne mechanizmy czyszczenia, co znacznie ułatwia eksploatację.
Zasada działania wozu asenizacyjnego
Mechanika pracy jest podobna w każdym typie pojazdu asenizacyjnego, zmieniają się jedynie szczegóły armatury i wydajność pomp, dostosowana do pojemności zbiornika oraz rodzaju transportowanych nieczystości. Podstawą działania pojazdu asenizacyjnego jest zasysanie nieczystości do jego zbiornika za pomocą podciśnienia wytwarzanego przez kompresor. Wewnątrz komory pompy tworzy się podciśnienie niezbędne do zasysania cieczy.
Proces napełniania
Napełnianie zaczyna się od podłączenia węża ssącego do odpowiedniego króćca oraz zanurzenia kosza w cieczy. Operator uruchamia pompę i ustawia zawory w pozycji ssania. Ładunek trafia przez przewód ciśnieniowy do wnętrza beczki. W czasie pracy operator obserwuje wzierniki i manowakuometr, a w wozach miejskich często także poziomomierze elektroniczne. Proces odbioru i transportu płynnych nieczystości zaczyna się od zasysania odpadów przy użyciu pompy próżniowej o wydajności od 300 do 1000 m³/h lub kompresora do wozu. Następnie, pojazd transportuje odpady do miejsca docelowego, gdzie odbywa się ich kontrolowane opróżnianie.
Proces opróżniania
Proces opróżniania wygląda odwrotnie. Zawór ssący przełącza się na tłoczenie, a armatura kieruje nadciśnienie do wnętrza zbiornika. Opróżnianie cysterny następuje pod wpływem nadciśnienia generowanego przez pompę lub grawitacyjnie, dzięki pochyłemu ustawieniu zbiornika na podwoziu. W zależności od konstrukcji, zbiornik może być opróżniany na zasadzie grawitacyjnej lub przy wykorzystaniu nadciśnienia na poziomie do 1 bara. Jest to pomocne, gdy na oczyszczalni ścieków niemożliwe jest grawitacyjne opróżnienie zbiornika, a nieczystości muszą zostać wypchnięte w określone miejsce (np. powyżej wozu asenizacyjnego). Kolejną zaletą nadciśnienia jest możliwość wypuszczenia ścieków pod ciśnieniem ponownie do szamba czy oczyszczalni przydomowej w celu zmieszania/wypłukania gęstych fekaliów umiejscowionych na dnie zbiorników bezodpływowych.
W czasie nawożenia pól otwiera się zasuwy przy łyżce rozlewowej lub belce rozlewającej. Prędkość jazdy ciągnika oraz położenie przepustnicy w układzie hydraulicznym decydują o dawce nawozu na hektar. Należy podkreślić, że nieprawidłowa konfiguracja zaworów może spowodować zasysanie cieczy do pompy, uszkodzenie uszczelnień, a nawet deformację zbiornika.
Wąż ssący - kluczowy element systemu asenizacyjnego
Za kontakt z nieczystościami odpowiadają węże ssawne i system rur ciśnieniowych. Rury ssące to elastyczne przewody, które umożliwiają zasysanie ścieków, szlamów i osadów z trudno dostępnych miejsc, takich jak szamba czy studzienki kanalizacyjne. Średnica przewodu ssawnego, zazwyczaj około 110 mm, pozwala na zasysanie również frakcji stałych zawartych w nieczystościach. Rury ssące są zwykle wykonane z trwałych i odpornych na działanie chemikaliów materiałów, co zapewnia ich wytrzymałość i długą żywotność.
Materiały i odporność
Kategoria węży i przewodów jest ściśle związana z jednym konkretnym zastosowaniem - transportem nieczystości. Węże asenizacyjne produkuje się z dosyć odpornego na wiele substancji PVC. Skład chemiczny szamba to różnorodna mieszanka, zawierająca związki organiczne, wirusy, bakterie oraz jaja robaków pasożytniczych, a także białka, węglowodany, tłuszcze, oleje oraz azot, fosfor, jony i związki chloru i siarki, w tym siarkowodór. Pomimo to, przewód wbrew pozorom ma stosunkowo krótki czas kontaktu z nieczystościami, a silnie żrące płyny, nawet jeśli przypadkowo trafią do szamba, zazwyczaj zostaną rozwodnione przez pozostałą zawartość i procesy fermentacyjne do takiego stopnia, że nie uszkodzą przewodu.
Większy wpływ na odporność i żywotność węża mają warunki atmosferyczne oraz mechaniczny sposób ich obsługi. Na właściwości mechaniczne PVC wpływają dodawane do niego dodatki, zwane plastyfikatorami, które decydują o tym, jak wąż będzie się zachowywał w określonych temperaturach i warunkach.
- Niskie temperatury: Najczęstszym problemem jest zachowanie węża na mrozie. Niska temperatura nie zniszczy węża, ale znacząco zmieni jego parametry mechaniczne. Wąż taki w niskich temperaturach może się usztywnić, stać się kruchy i podatny na uszkodzenia mechaniczne.
- Wysokie temperatury: Mogą wystąpić latem, w pełnym słońcu. Wnętrze zamkniętego auta może rozgrzać się nawet do 70 °C, jednak na wolnej przestrzeni takie temperatury są nieosiągalne. Sam PVC w wyższych temperaturach stopniowo mięknie, staje się bardziej rozciągliwy i zaczyna zmieniać kształt. Ta właściwość jest zaletą i wadą, gdyż drobne zmiany kształtu z czasem mogą spowodować, że zmieni się grubość ścianki węża czy kształt spirali, co zwiększy jego podatność na uszkodzenia mechaniczne.
Trwałość i sposób użytkowania
Największe zagrożenie dla żywotności węży asenizacyjnych stanowi sposób, w jaki obchodzą się z nim operatorzy. Otoczenie i dostęp do zbiornika na odpady bytowe bardzo często jest ograniczony zagospodarowaniem terenu. Zdarza się, że nie ma możliwości ustawienia pojazdu blisko studzienki dostępowej i trzeba przewód rozciągnąć po twardym, silnie ściernym podłożu, takim jak asfalt, bruk, beton czy piasek. Nawet jeśli wąż jest rozkładany po nawierzchni, która nie będzie go zarysowywać, np. trawniku, to wykończenia studzienek i otworów dostępowych do szamb często wykonane są z metalowych obręczy albo posiadają betonowe krawędzie.
Materiałem, który stosuje się, aby przeciwdziałać ścieraniu się powierzchni, jest poliuretan (PU), mieszaniny PVC/NBR, czy kauczuki syntetyczne takie jak np. SBR używane do wyrobu węży trudnościeralnych. Warto zatem zwrócić uwagę, czy określony wąż posiada na zewnątrz powłokę z takiego trudnościeralnego materiału oraz czy spirala węża wystaje poza obręb ścianek, tworząc dodatkową przestrzeń ochronną przed ścieraniem.
Dla operatorów nie bez znaczenia jest elastyczność węża, która wpływa na możliwość operowania nim w warunkach ograniczonego dostępu do szamba. Parametr ten określa się poprzez promień gięcia węża. Osoby obsługujące węże asenizacyjne zwracają również uwagę na wagę przewodu. Zbyt duża waga może spowodować, że jego obsługa będzie wymagała większej liczby osób, co zwiększy koszty eksploatacji. Zbyt ciężki wąż będzie częściej narażony na wleczenie po podłożu. Zbyt lekki, dla odmiany, nie będzie w stanie poradzić sobie z zasysaniem zawartości szamba; może wystąpić zjawisko tzw. „zapadania się węża”.
W otoczeniu zbiorników na nieczystości bytowe, na skutek fermentacji, znajdują się łatwopalne i toksyczne gazy (siarkowodór, metan, dwutlenek węgla), a poziom tlenu może być niski. Powoduje to, iż podczas opróżniania takich pojemników, ich otoczenie staje się strefą zagrożoną wybuchem.
Specyfika węży w rolnictwie
Węże asenizacyjne stosowane w rolnictwie będą pracować w zgoła innych warunkach niż te do obsługi szamb, a w związku z tym wymagania wobec nich będą inne. Wykorzystuje się je przede wszystkim do aplikacji nawozów naturalnych, gnojówki i gnojowicy na polach uprawnych. W przeciwieństwie do wywozu nieczystości bytowych, nawożenie jest ściśle uzależnione od pory roku i zamknięte określonymi przepisami. Warunki temperaturowe są zatem dużo łagodniejsze, a skład chemiczny gnojówki czy gnojowicy nie ma większego wpływu na właściwości PVC. Należy jednak pamiętać, że węże asenizacyjne nie nadają się do transportu nawozów sztucznych, np. roztworu saletrzano-mocznikowego (RSM).
Nowoczesne maszyny rolnicze, aby ograniczyć narażenie przewodów na uszkodzenia, posiadają zamontowane na stałe wysięgniki z przystosowanymi do pobierania zawartości zbiorników końcówkami. Wąż zastosowany do budowy takich wysięgników często różni się budową i materiałem wykonania od węży asenizacyjnych z tworzyw sztucznych. Może być wykonany z kilku warstw gumy syntetycznej, zazwyczaj SBR, posiadając bardzo solidną i wytrzymałą konstrukcję, szczególnie odporną na zmęczenie materiału, które następuje podczas wychylania się ramienia czy ze względu na zjawisko torsji podczas zasysania. Gdy wąż wykonany z tworzywa jest częścią wysięgnika, często widoczne są rolki, na których wąż się opiera, by zapobiec uszkodzeniom przez tarcie o konstrukcję ramienia.

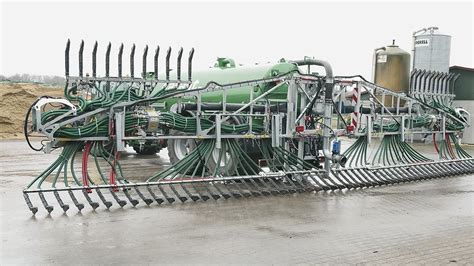

Drugim sposobem, w który są wykorzystywane węże asenizacyjne, to aplikacja nawozów do gleby. W tradycyjnych i prostych rozwiązaniach, do aplikacji bezpośrednio z urządzenia asenizacyjnego na glebę, używa się prostych dyfuzorów i końcówek rozrzucających, scalonych ze złączami.
Rodzaje złączy

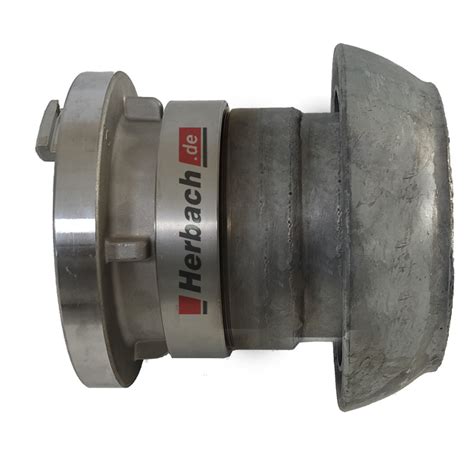

W beczkowozach znajdują się różne typy złączy, zapewniające szczelność i bezpieczeństwo całego systemu, często łączące odcinki rur i węży. Najczęściej spotykane są złącza STORZ, BAUER oraz PERROT.
- Złącza STORZ: Są to złącza symetryczne, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Bardzo często stosuje się je w branży przeciwpożarowej oraz w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
- Złącza BAUER: Złącza te charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Są one szczególnie popularne w rolnictwie oraz w przemyśle, gdzie wymagane jest szybkie i niezawodne łączenie węży do transportu wody, gnojowicy lub innych płynnych materiałów. Można je też łączyć pod kątem (do 30°).
- Złącza PERROT: Kolejne złącza dźwigniowe, które oferują wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i działanie chemikaliów. Typowe złącza to PERROT 5″ lub strażackie 4″.
Zastosowanie pojazdów asenizacyjnych
Samochody asenizacyjne znajdują szerokie zastosowanie w wielu branżach, ułatwiając bezpieczne i efektywne zarządzanie nieczystościami płynnymi. Ich możliwości są ograniczone do wypompowywania zbiorników i transportu ścieków do miejsca utylizacji, choć coraz częściej oferują zaawansowane rozwiązania. Standardowe samochody asenizacyjne działają na zasadzie podciśnienia, które pozwala na zasysanie i transport ścieków.
- Obsługa przydomowych szamb: Zbieranie odpadów płynnych z szamb bezodpływowych oraz innych zbiorników na ścieki.
- Wsparcie oczyszczalni ścieków: Samochody asenizacyjne są wykorzystywane w regularnych pracach konserwacyjnych oczyszczalni ścieków, wspierając ich prawidłowe funkcjonowanie.
- Utrzymanie infrastruktury kanalizacyjnej: Pojazdy te są niezastąpione w utrzymaniu studzienek kanalizacyjnych, separatorów i zbiorników retencyjnych. Dzięki kompresorom oraz pompom wysokociśnieniowym, a także specjalnym dyszom, mogą nie tylko odsysać ścieki, ale także czyścić kanalizację, usuwając osady, tłuszcz i inne zanieczyszczenia.
- Prace związane z rolnictwem: W rolnictwie samochody asenizacyjne znajdują zastosowanie przy opróżnianiu zbiorników na gnojowicę lub inne płynne odpady powstające w gospodarstwach. Służą do rozsiewania gnojowicy oraz transportu wody, a także do podlewania szczególnie wrażliwych upraw, pojenia bydła na odległych pastwiskach lub dowożenia wody w czasie awarii sieci.
- Zastosowania w utrzymaniu czystości publicznej: Samochody asenizacyjne wspierają działania związane z utrzymaniem czystości w przestrzeni publicznej, szczególnie w parkach, na terenach rekreacyjnych czy przy obsłudze przenośnych toalet.
Wymagania prawne i bezpieczeństwo
Postępowanie z nieczystościami ciekłymi musi być zgodne z obowiązującymi przepisami prawa. Pojazdy asenizacyjne muszą spełniać wymagania określone w przepisach dotyczących warunków technicznych pojazdów. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 listopada 2002 r., pojazdy asenizacyjne powinny być wyposażone w pływakowy zawór regulacyjny, odstojnik, zawór czterodrożny, zawór bezpieczeństwa zabezpieczający przed nadmiernym wzrostem ciśnienia w zbiorniku, zawór zwrotny i dolnego ssania, zestaw węży ssawnych i elastycznych, manowakuometr oraz wskaźnik płynu ze skalą do określenia ilości pobranych ścieków. Pojazdy asenizacyjne muszą posiadać szczelną instalację i zbiornik, a także sprawny układ sterowania systemem napełniania i opróżniania zbiornika.
Zbiornik nie może być napełniany nieczystościami zawierającymi odpady stałe i płynne niemieszające się z wodą, substancje palne i wybuchowe, których punkt zapłonu jest poniżej 85°C, oraz substancje żrące i toksyczne.
Głównymi zagrożeniami związanymi z pracą przy zbiornikach szamb są zatrucia i utonięcia. Zatrucia występują głównie z powodu niskiego poziomu tlenu wewnątrz zbiornika. Proces fermentacji, zachodzący w ściekach, usuwa tlen z przestrzeni wewnątrz zbiornika, wypełniając ją substancjami takimi jak siarkowodór, metan oraz dwutlenek węgla. Osoba, która wchodzi do takiego środowiska, na przykład w celu czyszczenia, narażona jest na utratę przytomności i potencjalnie śmierć. Siarkowodór i metan są również niebezpieczne ze względu na ich właściwości palne; spalanie mieszanki tych gazów z powietrzem zachodzi niezwykle szybko, co może prowadzić do eksplozji. Prace związane z obsługą i konserwacją szamb wymagają fachowego podejścia, odpowiedniego wyposażenia oraz przestrzegania procedur bezpieczeństwa.
Podział samochodów asenizacyjnych ze względu na DMC i napęd
Samochody asenizacyjne można podzielić na trzy główne kategorie w zależności od ich dopuszczalnej masy całkowitej (DMC).
- Małe samochody asenizacyjne: Kompaktowe i zwrotne konstrukcje, idealne do miejsc o ograniczonej przestrzeni, takich jak wąskie uliczki osiedlowe czy podwórka. Ich pojemność beczki najczęściej wynosi od 1 500 do 2 500 litrów. Obsługa wymaga prawa jazdy kategorii B. Typowe układy napędowe to 4x2, a w wersjach terenowych również 4x4.
- Średnie samochody asenizacyjne: Charakteryzują się większą ładownością i wydajniejszymi systemami pompującymi, znajdując zastosowanie w średnich i dużych miastach, na terenach wiejskich oraz w zakładach przemysłowych. Pojemność beczki w tej grupie najczęściej wynosi od 4 000 do 8 000 litrów. Wymagają prawa jazdy kategorii C1. Typowe układy napędowe to 4x2, przy trudnym terenie 4x4, a przy większych zabudowach i ładowności spotyka się również 6x2.
- Duże samochody asenizacyjne: Charakteryzują się najwyższą ładownością, służąc do obsługi dużych zakładów przemysłowych, oczyszczalni ścieków oraz autostrad. Wyposażone są w pojemne zbiorniki (od 10 000 do 20 000 litrów) i zaawansowane systemy pompujące, które umożliwiają transport dużych ilości nieczystości na znaczne odległości. Ich eksploatacja wymaga prawa jazdy kategorii C lub C+E.
Obecnie większość samochodów asenizacyjnych wykorzystywanych w branży komunalnej to auta z silnikami wysokoprężnymi spełniającymi normy emisji spalin, takie jak Euro 6. Alternatywą są zeroemisyjne samochody asenizacyjne, które eliminują emisję spalin i hałas, wyposażone w nowoczesne akumulatory oraz napędy elektryczne.
