Wiercenia geologiczne stanowią fundamentalną metodę analizy budowy geologicznej podłoża gruntowego. Proces ten polega na wykonywaniu pionowych otworów wiertniczych, których głębokość zazwyczaj nie przekracza 30 metrów, a średnica 160 mm. Wiercenia te są niezbędne do określenia warunków wodno-gruntowych, co jest kluczowe dla posadowienia różnorodnych obiektów budowlanych - od budynków jedno- i wielorodzinnych po obiekty przemysłowe oraz elementy infrastruktury, takie jak instalacje wodno-kanalizacyjne, gazowe, drogi, mosty czy lotniska. Ponadto, wiercenia znajdują zastosowanie w ochronie środowiska, wspierając projektowanie i ocenę wpływu na środowisko różnych inwestycji.
W związku z tym, że grunty mogą znacznie różnić się w różnych lokalizacjach, konieczne jest wykonanie wielu wierceń w celu poznania ich zmienności i wyznaczenia profilu geologicznego. Z tego powodu mobilność wiertnicy jest kluczowym aspektem, a samochody do pracy z wiertnicą muszą sprostać trudnym warunkom terenowym.
Wybór Nośnika dla Wiertnicy

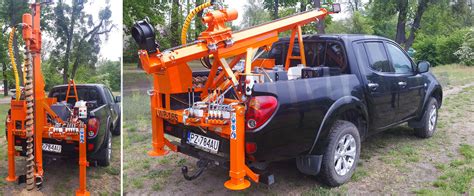

Wiertnice są często montowane na pojazdach typu pickup 4x4. Wynika to z wytrzymałości podwozia tego typu konstrukcji oraz możliwości ich wykorzystania w trudno dostępnym terenie. Warunki pracy opisywanego sprzętu są zazwyczaj wymagające, często odbywając się na terenie jeszcze nieprzygotowanym do budowy. Nośnik wiertnicy musi być zatem sprawny terenowo, nawet z pełnym obciążeniem. Przykładowo, Isuzu D-Max, jako nośnik, musi radzić sobie z masą dochodzącą do 830 kg, zarówno na drodze, jak i w trudnym terenie.
Stabilizacja i Przygotowanie do Pracy
Po dojeździe na miejsce wiercenia, hydraulicznie opuszczane podpory odciążają tylne zawieszenie i stabilizują wiertnicę podczas pracy. To kluczowe dla bezpieczeństwa i precyzji wiercenia.
Charakterystyka Pracy Wiertnicy WSG
Wiertnica WSG jest przeznaczona do geologicznych wierceń mechanicznych na sucho. Oznacza to, że do miejsca wiercenia nie jest doprowadzana płuczka. Wiercenie to ciężka praca, co potwierdza maksymalny moment obrotowy generowany przez hydrauliczny silnik napędzający świder - aż 1 780 Nm! Moce silnika napędzającego pompę (tylko 22 KM) są mniej istotne w tym kontekście. Kluczowa jest za to możliwość płynnej regulacji obrotów w zakresie od 0 do 89 obr./min.
Świder spalinowy wiertnica glebowa do ziemi gleby 4 km VERKE model V90043 Allegro
Napęd Hydrauliczny: Zalety i Wady
Napęd hydrauliczny jest nierozerwalnie związany z uzyskaniem tak potężnego momentu obrotowego, skoncentrowanego w niewielkim silniku hydraulicznym. Poza łatwością dozowania napędu, istotna jest również łatwość jego montażu - bez skomplikowanych przekładni, wałów i przegubów. Wystarczy źródło ciśnienia, układ sterujący i przewody hydrauliczne (sztywne lub elastyczne).
Napęd hydrauliczny ma również swoje cechy, które można uznać za wady. Nie jest on tani, ponieważ wymaga precyzji, a także charakteryzuje się pewnymi stratami energii. Gdy obciążenia są duże, straty te, choć w stosunku do obciążenia niewysokie, bezwzględnie zaczynają rosnąć. Poza świdrem, hydraulika napędza także inne podzespoły wiertnicy.
Siła Podnoszenia i Opuszczania Świdra
Świder musi być podnoszony i opuszczany, a za to odpowiada przekładnia ślimakowa, generująca siłę 42 kN. Przeliczając na jednostki "ludzkie", świder może być zagłębiany lub wyciągany z siłą równą ciężarowi 4 281 kg.
Konstrukcja i Wyposażenie Samochodu z Wiertnicą
Z uwagi na wysokie obciążenia mechaniczne oraz wymóg stabilności kolumny podczas pracy i transportu, całość wiertnicy stanowi jeden moduł. Jego podstawą jest stalowa rama przestrzenna, wiążąca wszystkie elementy i mocno przymocowana w wielu miejscach do konstrukcji pojazdu nośnika. Tylko ramowe podwozie jest w stanie podołać takim punktowym obciążeniom.
Kabina i Przestrzeń Ładunkowa
Wybrana wersja kabiny (king cab) ma co prawda realnie tylko dwa miejsca, ale za to może pomieścić za nimi wrażliwy sprzęt pomiarowy oraz dokumentację. Dodatkowo, zapewnia wystarczająco długą skrzynię ładunkową. Jako że wiercenie w ziemi nigdy nie jest zajęciem ani czystym, ani delikatnym, skrzynia ładunkowa została pokryta ochronną warstwą tworzywa sztucznego, odpornego na działanie oleju hydraulicznego i napędowego.
Układ Hydrauliczny i Zasilanie
Odpowiedni zapas oleju hydraulicznego zgromadzony jest w dużym zbiorniku. O utrzymanie właściwej temperatury dba chłodnica z wentylatorem, pozwalając na ciągłą pracę systemu. Paliwo do silnika Kubota pobierane jest ze zbiornika z łatwo dostępnym wlewem. Silnik spalinowy zapewnia także prąd o napięciu 12V, służący między innymi do oświetlenia miejsca pracy. Akumulator wiertnicy pozwala na łatwy rozruch niezależnie od instalacji samochodu-nośnika.
Usprawnienia Zawieszenia i Ochrona Terenowa
Aby stałe obciążenie ciężarem wiertnicy nie pogarszało prowadzenia, zwiększono nośność zawieszenia. Wymiana amortyzatorów na sztywniejsze pozytywnie wpłynęła na dostosowanie charakterystyki tłumienia - kierowca nie musi walczyć z dobijaniem zawieszenia i nerwowym prowadzeniem masywnego auta z wysokim środkiem ciężkości. Lift zawieszenia ułatwił założenie większych "emteków". Przewidując trudy jazdy po nieutwardzonych drogach, zamontowano osłony podwozia: z przodu pod silnikiem, płynnie łącząc je ze zderzakiem, w którym zgrabnie ukryto mocną wyciągarkę elektryczną o uciągu 12 tysięcy funtów.
Przykłady Wiertnic i Specyfikacja Techniczna
Na rynku dostępne są różnorodne modele wiertnic, dostosowane do specyficznych zastosowań. Oto kilka przykładów:
- Sandvik DINO 400 (2018 rok): Dobrze utrzymana wiertnica z około 3500 motogodzinami, wyposażona w zmieniacz prętów oraz nowy głębokościomierz.
- Sandvik Commando DC125R (2013 rok): Maszyna w pełni sprawna, regularnie serwisowana i konserwowana, w dobrym stanie, używana co tydzień.
- DX800i (2019 rok): Wiertnica z systemem zraszania wodą i Leica GPS, po niedawnym generalnym serwisie. Dostępna również wersja z L5 GPS, w pełni sprawna po przeglądzie.
- Hardab 5K6-Dr (2022 rok): Wiertnica i urządzenie do odwiertów geotermalnych z wydłużoną wieżą, umożliwiającą obsługę rur o długości do 6 metrów.
- Geotech 504 (2021 rok): Nowoczesna, kompaktowa i bardzo elastyczna wiertnica geotechniczna z silnikiem Stage V, wyposażona w zaawansowane funkcje do większości metod badań podłoża.
- Vermeer D16X20a (koniec 2006 roku): Maszyna z około 4000 motogodzin, z oryginalnym przebiegiem, sprawną hydrauliką i silnikiem. W cenie często dołączany jest nowy system płuczkowy ze zbiornikiem 2000l.
- Sennebogen SR25BT (2008) z masztem wiertniczym Delmag RH18 (2009): Maszyna przeznaczona do wiercenia pali betonowych, poprawy gruntu i zagęszczania (metoda wibrowania i ubijania). Wyposażona w cylinder podpierający maszt i automatykę ustawiania pionu. Silnik CAT C9 zregenerowany w 2015 roku.
Urządzenia Wspomagające i Dodatkowe
- Jama SBU 8000 (2012 rok): Solidny i sprawdzony skalownik mechaniczny, zaprojektowany do pracy w trudnych warunkach górniczych, wyposażony w młot hydrauliczny do burzenia skał. Serwisowany na bieżąco w serwisie JAMY.
- Ditch Witch FT5: Urządzenie do zarządzania i mieszania płuczki (fluid management / drilling fluid mixing), stosowane przy technikach przeciskowych / wierceniu kierunkowym (HDD).
- Mobilna stacja mieszająca marki MAT: Składająca się ze zbiornika mieszającego (wydajność 20 m³/h), przenośnika ślimakowego, zbiornika buforowego mieszadła (pojemność 4 000 l) oraz pompy tłokowej z pilotem.
Wiertła oraz akcesoria do wiertła są zazwyczaj dostępne oddzielnie. Możliwe jest oddzielenie urządzenia wiertniczego od wozidła, co zwiększa elastyczność w transporcie i wykorzystaniu sprzętu.
