Schematy elektryczne i diagnostyka traktorków ogrodowych

Wstęp do problematyki serwisowej traktorków

Utrzymanie traktorka ogrodowego w pełnej sprawności wymaga często dostępu do poprawnej dokumentacji technicznej. Użytkownicy często poszukują schematów elektrycznych dla modeli takich jak Westwood R1400, T1400 czy S1400, a także popularnych maszyn marki Craftsman, takich jak LT1000. Wyzwania pojawiają się szczególnie wtedy, gdy w maszynie wymieniano silnik lub instalację elektryczną, co prowadzi do problemów z nierówną pracą silnika czy brakiem ładowania akumulatora.

Silniki Briggs & Stratton: kluczowe elementy układu

Wiele traktorków, w tym modele Westwood i Craftsman, jest wyposażonych w jednostki napędowe firmy Briggs & Stratton. W kontekście diagnostyki istotne jest zidentyfikowanie kodu silnika (np. 33s777-0001), co pozwala ustalić, czy jednostka posiada płaską głowicę, czy technologię OHV.

Elektrozawór gaźnika i ssanie

Częstym punktem zainteresowania serwisowego jest selenoid (elektrozawór) podłączony do dźwigni ssania na gaźniku. Element ten, typowy dla silników serii B&S 21R702 i 21R707 z gaźnikami Nikki (stosowanych m.in. w modelu Craftsman T130), odpowiada za prawidłowy rozruch i pracę silnika. Jeśli silnik pracuje nierówno, warto sprawdzić poprawność połączeń elektrycznych tego zaworu.

Diagnostyka układu rozruchowego

W sytuacjach, gdy kosiarka stała przez długi czas (np. 8 lat) i nie chce odpalić, konieczna jest weryfikacja kluczowych komponentów układu zapłonowego:

• Stacyjka: Częstym problemem jest nieprawidłowe podłączenie przewodów po wymianie stacyjki lub akumulatora.
• Czujniki bezpieczeństwa: Należy pamiętać, że czujnik siedzenia musi być wciśnięty, aby układ umożliwił uruchomienie silnika.
• Hamulec: W wielu modelach konieczne jest wciśnięcie pedału hamulca, aby zamknąć obwód rozruchowy.

Weryfikacja stacyjki

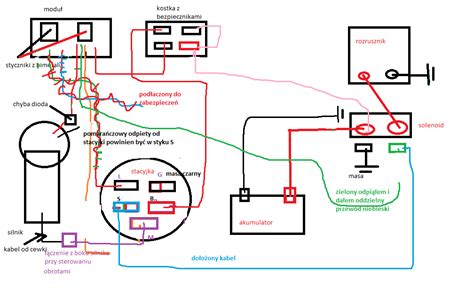

Jeśli silnik kręci rozrusznikiem tylko po bezpośrednim zetknięciu przewodów, problem zazwyczaj leży w błędnej konfiguracji stacyjki. Użytkownicy często pytają o schemat pinów (oznaczenia B, S, A1), aby poprawnie połączyć instalację i przywrócić funkcjonalność stacyjki.

Element	Potencjalny problem	Rozwiązanie
Stacyjka	Błędne podłączenie przewodów	Sprawdzenie schematu pinów B, S, A1
Czujnik siedzenia	Brak sygnału (otwarty obwód)	Wciśnięcie siedzenia/sprawdzenie styku
Selenoid gaźnika	Nieprawidłowe zasilanie	Kontrola napięcia na cewce zaworu
