Schemat bezpieczników i układu hydraulicznego w wózku widłowym

Znajomość sprzętu, na którym pracuje się na co dzień, jest bardzo ważna w celu zrozumienia jego właściwego funkcjonowania oraz realnej oceny jego możliwości. Każdy operator powinien wykazywać się umiejętnością poprawnego nazwania wszystkich elementów wózka jezdniowego oraz praktyczną wiedzą na temat tego, jak poprawnie odczytywać diagram udźwigu wózka widłowego. Trudno byłoby obsługiwać sprzęt, nie znając kompletnie jego budowy.

Nawet w przypadku, gdy jesteś właścicielem firmy i nie masz bezpośredniej styczności z wózkami, warto wiedzieć o nich nieco więcej, w celu właściwego doboru kolejnych sprzętów, czy choćby zadbania o kwestie finansowe związane z ich eksploatacją.

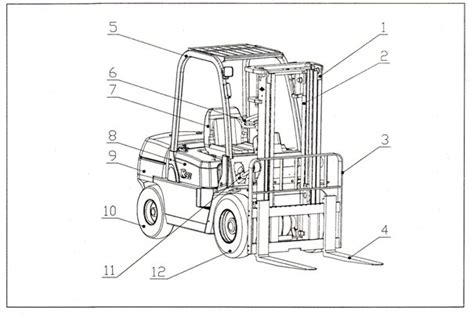

Podstawowe elementy budowy wózka widłowego

Zapoznając się z budową wózka widłowego, należy zwrócić uwagę na kluczowe komponenty, które decydują o jego funkcjonalności:

• Widły - ich kształt i budowa idealnie sprawdzają się przy podnoszeniu oraz transportowaniu palet. Istnieje kilka popularnych długości wideł, a w celu ich wydłużenia - także możliwość zakupu przedłużek na widły.
• Karetka - jej głównym zadaniem jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej.
• Maszt - istnieją trzy typy masztów do wózków widłowych: pojedynczy, Duplex i Triplex. Maszt w wózku odpowiada za unoszenie oraz opuszczanie ładunków. Maszt ma też bezpośredni wpływ na utrzymanie pozycji całego wózka.
• Kierownica - jest jednym z niezbędnych elementów pojazdów mechanicznych.
• Rama - nazywana jest inaczej „klatką bezpieczeństwa”.
• Fotel operatora - może się wydawać, iż fotel nie stanowi niezbędnej i istotnej części budowy wózka widłowego. Z pewnością innego zdania będą pracujący każdego dnia wiele godzin na wózkach operatorzy.
• Przeciwwaga - przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1 500 do (nawet) 8 000 kg!
• Koło - najbardziej istotnym elementem kół wózków są bez wątpienia opony, które mają wręcz niewyobrażalny wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

Wskaźniki na desce rozdzielczej i diagram udźwigu

Zapoznając się z budową wózka widłowego, nie sposób nie wspomnieć o wskaźnikach, jakie pojawiają się na desce rozdzielczej pojazdu. Każdy operator powinien bezbłędnie odczytywać ich znaczenie.

Na koniec wspomnimy jeszcze o jednym bardzo istotnym aspekcie, który często przysparza sporo kłopotów początkującym operatorom, a jest nim - diagram udźwigu wózka widłowego.

Udźwig nominalny i tabliczka znamionowa

Udźwig nominalny to maksymalny ciężar ładunku, jaki został przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość. Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu wózka widłowego. W zależności od producenta, diagramy te mogą nieznacznie różnić się między sobą wyglądem.

Jak widać w każdym przypadku, na diagramie udźwigu wózka, posiadając dwie niezbędne informacje, operator może w łatwy i szybki sposób odczytać trzecią. Na podstawie tego typu diagramu obliczyć można, iż np. Jedyną dodatkową informacją, jaka jest niezbędna w przypadku odczytywania wartości z diagramu udźwigu wózka widłowego, jest sposób wyznaczania środka ciężkości ładunku umieszczonego na widłach.

Znajomość działania i budowy sprzętu, na którym się pracuje, jest bardzo istotna, nawet w przypadku operatorów, którzy na co dzień nie zajmują się naprawą wózków. Odpowiednie, jednolite nazewnictwo w przypadku elementów budowy wózka widłowego sprawia, że pracownikom łatwiej się porozumieć oraz przekazywać informację.

Znajomość tych dwóch zagadnień pozwoli Ci lepiej przygotować się do rzeczywistej obsługi wózka widłowego.

Bezpieczniki w wózku widłowym

Bezpieczniki w wózku widłowym zwykle znajdują się pod akumulatorem. Aby uzyskać do nich dostęp, należy otworzyć pokrywę baterii znajdującą się na górze skrzynki baterii.

• Ochrona: Bezpieczniki wózka widłowego stanowią kluczowy środek ochronny układu elektrycznego wózka widłowego.
• Działanie: Gdy nastąpi nietypowy wzrost prądu w wyniku zwarcia lub przeciążenia, bezpiecznik przepali się, odcinając przepływ prądu i zapobiegając dalszemu uszkodzeniu obwodu lub potencjalnym zagrożeniom bezpieczeństwa skomplikowanego układu elektrycznego.

Układ hydrauliczny w wózku widłowym

Układ hydrauliczny w wózku widłowym to system odpowiedzialny za podnoszenie i opuszczanie ładunków. Mówiąc najprościej, przekształca on energię mechaniczną (pochodzącą np. z silnika spalinowego lub elektrycznego) w energię hydrauliczną - czyli ciśnienie cieczy, które wykonuje pracę. Dzięki temu mechanizmowi wózek widłowy może unosić ciężkie palety, skrzynie czy inne ładunki na wymaganą wysokość.

Hydraulika umożliwia transport pionowy ładunków, bez którego wózek widłowy byłby jedynie pojazdem do przewożenia towarów po ziemi. W skład układu hydraulicznego wchodzą m.in. pompa hydrauliczna, przewody (węże) z olejem hydraulicznym, zawory sterujące oraz siłowniki (cylindry) hydrauliczne. Wszystkie te elementy współpracują, aby zgodnie z zasadą Pascala przenosić ciśnienie płynu i mnożyć siłę.

Gdy operator używa dźwigni, olej hydrauliczny pod wysokim ciśnieniem przepływa przez układ i powoduje ruch elementów wykonawczych - przede wszystkim unoszenie wideł z ładunkiem lub pochylanie masztu. Cały układ hydrauliczny wózka widłowego zaprojektowano tak, by nawet niewielka ilość płynu pod ciśnieniem mogła wygenerować ogromną siłę - pozwalającą podnieść kilka ton towaru. Krótko mówiąc: układ hydrauliczny to „mięśnie” wózka widłowego, które dzięki sprężonemu olejowi wykonują ciężką pracę za operatora.

Kluczowe komponenty układu hydraulicznego

Układ hydrauliczny składa się z wielu części, jednak można wyróżnić kilka najważniejszych elementów tworzących schemat hydrauliczny każdego wózka widłowego:

• Pompa hydrauliczna - serce układu hydraulicznego, odpowiada za wygenerowanie przepływu oleju i wytworzenie ciśnienia potrzebnego do podnoszenia ładunków. W większości wózków widłowych pompę napędza silnik spalinowy pojazdu lub silnik elektryczny (w przypadku wózków elektrycznych). Pompa zasysa olej ze zbiornika hydraulicznego poprzez filtr, a następnie tłoczy go do obwodu pod wysokim ciśnieniem. Typowo stosowane są pompy zębate (rzadziej tłoczkowe lub wirnikowe) zapewniające ciśnienie rzędu kilkuset bar - często około 200-250 bar. Działanie pompy polega na przetworzeniu energii mechanicznej (obrotu wału silnika) na energię hydrauliczną płynu. Warto dodać, że pompa hydrauliczna w wózku widłowym pracuje w układzie otwartym - to znaczy tłoczy olej do układu, po czym olej wraca swobodnie do zbiornika (gdy zawory kierują go na powrót).
• Siłowniki hydrauliczne (cylindry hydrauliczne) - elementy wykonawcze, które bezpośrednio wykonują pracę - zamieniają ciśnienie oleju na ruch mechaniczny. W każdym wózku widłowym znajdziemy przynajmniej jeden siłownik podnoszenia (zainstalowany przy maszcie), a często także dwa symetryczne. To właśnie one unoszą widły wraz z ładunkiem na żądaną wysokość. Siłownik hydrauliczny składa się z cylindra (metalowej rury) oraz tłoka z tłoczyskiem. Gdy do wnętrza cylindra wtłoczony zostanie olej pod ciśnieniem, napiera on na powierzchnię tłoka i powoduje jego wysuw - czyli ruch tłoczyska. Ten ruch przekłada się na podniesienie wideł (w przypadku siłownika podnoszenia) lub zmianę kąta masztu (siłownik pochyłu).
• Zawory sterujące - pełnią w układzie hydraulicznym rolę mózgu i strażnika jednocześnie. To zespół różnych zaworów, które kierują przepływem oleju, regulują ciśnienie oraz zapewniają bezpieczeństwo pracy systemu.

Rodzaje zaworów sterujących

Do najważniejszych zaworów sterujących należą:

• Rozdzielacz hydrauliczny - centralny zawór kierunkowy obsługiwany przez operatora (za pomocą dźwigni lub joysticka w kabinie). Rozdzielacz decyduje, do którego siłownika trafi olej. Gdy operator przesuwa dźwignię podnoszenia, rozdzielacz otwiera kanał olejowy prowadzący do siłowników podnoszenia. Gdy dźwignia jest w pozycji neutralnej, rozdzielacz kieruje przepływ oleju z powrotem do zbiornika (w układzie otwartym) lub utrzymuje ciśnienie w siłowniku (w momencie podtrzymania ładunku).
• Zawór bezpieczeństwa (maksymalny, przelewowy) - zawór ciśnieniowy, którego zadaniem jest ochrona układu przed zbyt wysokim ciśnieniem. Jeśli obciążenie jest zbyt duże lub dochodzi do jakiegoś zablokowania, ciśnienie w układzie gwałtownie rośnie. Zawór bezpieczeństwa w takiej sytuacji automatycznie się otwiera i upuszcza nadmiar oleju z powrotem do zbiornika, utrzymując ciśnienie w bezpiecznych granicach.
• Zawory zwrotne i dławiące - zawory, które utrzymują właściwy kierunek i natężenie przepływu oleju. Zawory zwrotne (jednokierunkowe) pozwalają płynowi płynąć tylko w jednym kierunku i zapobiegają cofaniu się oleju. Przykładem jest zawór utrzymujący obciążenie - zapobiega on samoczynnemu opadaniu wideł, zamykając przepływ oleju z siłownika gdy nie podajemy ciśnienia. Zawory dławiące z kolei ograniczają przepływ, aby ruchy wideł i masztu były płynne i nie za szybkie.

Schemat działania hydrauliki wózka widłowego krok po kroku

1. Uruchomienie pompy i pobór oleju: Po włączeniu wózka (uruchomieniu silnika) aktywuje się pompa hydrauliczna, która zaczyna zasysać olej ze zbiornika. Olej przechodzi przez filtr, aby usunąć zanieczyszczenia, po czym trafia do pompy.
2. Wytworzenie ciśnienia roboczego: Tłoczony przez pompę olej osiąga wysokie ciśnienie (rzędu setek bar) i płynie przewodami w kierunku rozdzielacza. Na wyjściu z pompy znajduje się zawór bezpieczeństwa (maksymalny), który pozostaje zamknięty, dopóki ciśnienie nie przekroczy ustalonej granicy.
3. Sterowanie przepływem (rozdzielacz): Gdy operator chce podnieść ładunek, przechyla odpowiednią dźwignię sterującą lub naciska przycisk/joystick. To powoduje przestawienie sekcji rozdzielacza hydraulicznego w pozycję „podnoszenie”. Otwiera się kanał prowadzący olej do siłowników podnoszenia masztu. Jeśli operator zamiast tego chce pochylić maszt - przestawia inną sekcję rozdzielacza, kierując olej do siłowników pochylania.
4. Praca siłowników - podnoszenie ładunku: Gdy rozdzielacz przekieruje strumień płynu do siłowników podnoszenia, olej wpływa do ich dolnej komory. Napierające ciśnienie powoduje wysuw tłoczysk do góry, a co za tym idzie - uniesienie wideł wraz z ładunkiem. Pompa utrzymuje stały przepływ oleju, dzięki czemu ruch jest płynny. Ciśnienie automatycznie dostosowuje się do ciężaru ładunku (przy większym obciążeniu pompa wytwarza odpowiednio wyższe ciśnienie). W efekcie operator, przechylając dźwignię, może podnosić nawet bardzo ciężkie towary niewielkim wysiłkiem - całą pracę wykonuje układ hydrauliczny. Gdy wózek osiągnie żądaną wysokość, operator neutralizuje dźwignię, a rozdzielacz zamyka dopływ oleju do cylindrów.
5. Opuszczanie ładunku i powrót oleju: Aby opuścić ładunek, operator przestawia dźwignię w pozycję „opuszczanie”. Powoduje to otwarcie innej sekcji rozdzielacza, która łączy górną część siłowników z przewodem powrotnym do zbiornika. Olej podtrzymujący tłoki zaczyna odpływać z siłowników z powrotem do zbiornika, a ciężar ładunku wymusza wsuwanie się tłoczysk i kontrolowane opadanie wideł. Zawór dławiący dba o to, by opadanie odbywało się z bezpieczną prędkością. Pompa w tym czasie może zmniejszyć wytwarzane ciśnienie lub pracować w obiegu otwartym. Olej wypływający z cylindrów wraca przez rozdzielacz i układ przewodów do zbiornika, gotowy do ponownego użycia.

Powyższy opis to uproszczony schemat działania hydrauliki w standardowym wózku widłowym. W praktyce układ może jednocześnie zasilać kilka funkcji (np. podnoszenie i przechylanie), lecz zasada przekazywania ciśnienia i sterowania zaworami pozostaje taka sama.

Najczęstsze usterki układu hydraulicznego i sposoby ich usuwania

Intensywna eksploatacja wózków widłowych sprawia, że układ hydrauliczny podlega zużyciu. Uszkodzenia mogą pojawiać się z czasem nawet przy prawidłowym użytkowaniu, zwłaszcza jeśli zaniedba się regularny serwis.

Typowe problemy i ich przyczyny

• Wyciek oleju hydraulicznego: Jedna z najpowszechniejszych usterek. Objawia się obecnością plam oleju pod wózkiem lub mokrymi elementami masztu i siłowników. Wyciek oleju to czerwony alarm - oznacza ubytek medium roboczego i spadek ciśnienia w układzie, a dodatkowo stwarza zagrożenie (śliska podłoga, możliwość uszkodzenia pomp z powodu pracy „na sucho”). Typowe przyczyny wycieków to nieszczelności przewodów lub złączy, pęknięcia w wężach, uszkodzone uszczelnienia siłowników albo poluzowane połączenia.
• Spadek wydajności podnoszenia / brak ciśnienia: Wózek widłowy nagle „słabnie” - maszt podnosi się wolniej, szarpie lub w ogóle nie chce unieść nominalnego ładunku. Przyczyną bywa niedobór oleju hydraulicznego (jeśli np. wyciekł lub nie był dawno uzupełniany), zapowietrzenie układu, albo zużycie któregoś z kluczowych komponentów - np. zużyta pompa hydrauliczna nie osiąga już właściwego ciśnienia. Również zapchany filtr oleju lub zawór może dławić przepływ. W efekcie wózek nie podnosi na pełną wysokość lub „odpuszcza” przy dużym obciążeniu.
• Samoistne opadanie masztu: Jeśli widły z uniesionym ładunkiem powoli opadają, mimo że nie wciskamy żadnej dźwigni, to znak, że układ nie utrzymuje ciśnienia. Zwykle winne są nieszczelne siłowniki (zużyte uszczelniacze tłoka przepuszczają olej wewnętrznie) lub nieszczelny zawór zwrotny w rozdzielaczu. Skutkiem jest powolna utrata wysokości wideł - bardzo niebezpieczna, bo ładunek może osuwać się niekontrolowanie.
• Szarpanie, wibracje, hałasy przy pracy hydrauliki: Głośna praca pompy (np. „jęczenie”), odgłosy syczenia czy bulgotania, a także drgania masztu przy podnoszeniu świadczą o nieprawidłowościach. Najczęstsze powody dziwnych dźwięków to zapowietrzenie układu, zbyt niski poziom oleju, zużycie pompy lub zaworów. Z kolei wibracje i szarpnięcia sugerują, że przepływ oleju nie jest równomierny albo ciśnienie nie trzyma stałego poziomu. Możliwe przyczyny to obecność powietrza w oleju, zużyte tłoki siłowników czy problemy z zaworem przelewowym.

Rozwiązania i profilaktyka

• Wycieki: Zlokalizować źródło przecieku, wymienić uszczelki lub uszkodzony przewód, uzupełnić olej.
• Spadek wydajności: Sprawdzić poziom i stan oleju (w razie czego dolać świeżego zgodnego ze specyfikacją), odpowietrzyć układ jeśli zasysa powietrze, skontrolować filtr (ewentualnie wymienić).
• Samoistne opadanie masztu: Regeneracja siłowników (wymiana zestawów uszczelnień) albo naprawa/wymiana zaworu utrzymującego ciśnienie.
• Szarpanie, wibracje, hałasy: Przede wszystkim odpowietrzyć układ (usunąć pęcherze powietrza), upewnić się, że oleju jest odpowiednia ilość i że jest on czysty. Jeśli hałasy wydaje pompa - może to zwiastować jej zużycie (konieczna regeneracja).

Podsumowując, większość usterek hydrauliki sprowadza się do nieszczelności, zużycia lub zanieczyszczenia układu. Nieszczelności prowadzą do wycieków i spadku ciśnienia, zużyte pompy czy zawory nie są w stanie utrzymać parametrów, a brudny olej i zatkane filtry upośledzają działanie precyzyjnych elementów.

Regularny serwis i konserwacja układu hydraulicznego

Najlepszym sposobem na uniknięcie poważnych awarii jest profilaktyka. Regularny serwis wózków widłowych powinien obejmować sprawdzenie działania hydrauliki - kontrolę szczelności, pomiar ciśnienia roboczego, testy pod obciążeniem i oględziny wszystkich komponentów. Warto przestrzegać harmonogramu przeglądów zalecanego przez producenta wózka (zwykle co określoną liczbę motogodzin).

Kluczowe czynności konserwacyjne

• Monitorowanie poziomu i stanu oleju hydraulicznego: Przed rozpoczęciem pracy zawsze sprawdź poziom oleju w zbiorniku hydraulicznym. Zbyt niski poziom grozi zassaniem powietrza do układu i uszkodzeniem pompy. Olej hydrauliczny powinien być także czysty i klarowny - jeżeli zauważysz, że zrobił się ciemny, mętny lub zawiera cząstki zanieczyszczeń, czas na jego wymianę. Wymiana oleju hydraulicznego powinna odbywać się regularnie (np. co około 1000 godzin pracy), zgodnie z instrukcją serwisową. Świeży olej ma optymalne właściwości lepkości i chroni układ przed zużyciem.
• Wymiana filtrów i utrzymanie czystości układu: Filtry hydrauliczne (ssawne i powrotne) wyłapują drobinki metalu, kurz i brud z oleju. Z czasem mogą się zapchać, ograniczając przepływ. Dlatego regularnie wymieniaj filtry - często zaleca się to robić np. co 2000 godzin pracy lub według wskazań serwisu. Utrzymuj okolicę korka wlewu oleju w czystości, aby przy dolewaniu nie wpadały zanieczyszczenia. Każdorazowo po otwarciu układu (np. przy wymianie węża czy siłownika) zwróć uwagę na czystość - nawet drobne zabrudzenia mogą zaszkodzić precyzyjnym zaworom.
• Kontrola uszczelnień, przewodów i połączeń: Przy codziennej obsłudze warto rzucić okiem na węże hydrauliczne - czy nie widać przetarć, pęknięć lub wycieków na złączach. Uszkodzony przewód pod ciśnieniem to nie tylko groźba wycieku, ale i niebezpieczeństwo dla operatora (rozprysk oleju pod ciśnieniem). Jeśli zauważysz jakiekolwiek „pocenie się” oleju na złączkach albo krople na siłowniku, nie bagatelizuj tego - nawet drobna nieszczelność ma tendencję się powiększać. Lepiej dokręcić poluzowaną opaskę czy wymienić uszczelkę zawczasu, niż później walczyć z poważnym wyciekiem.
• Testy szczelności i sprawności: Co jakiś czas (np. miesięcznie lub po wystąpieniu podejrzanych objawów) warto przeprowadzić test szczelności układu hydraulicznego. Polega on na uniesieniu wózkiem nominalnego obciążenia na określoną wysokość (np. ~2,5 m) i pozostawieniu go w tej pozycji na kilkanaście minut. Jeśli wózek w tym czasie opuści ładunek o więcej niż ok. 10 cm w ciągu 10 minut lub zauważysz wycieki - układ nie jest w pełni szczelny i wymaga interwencji (serwis lub naprawa). Innym testem jest sprawdzenie zamka hydraulicznego: przy maksymalnie wysuniętym siłowniku wyłącz pompę i spróbuj opuścić widły - jeśli trzymają pozycję, zawory zwrotne działają dobrze.
• Korzystaj z profesjonalnego serwisu i części zamiennych: Jeżeli zauważysz poważniejsze problemy z hydrauliką (np. głośna praca pompy, drastyczny spadek mocy, duże wycieki), najlepiej zwrócić się do specjalistycznego serwisu wózków widłowych. Doświadczeni technicy mają aparaturę, żeby zmierzyć ciśnienie, sprawdzić wydajność pompy czy uszczelnić siłowniki. Nie zwlekaj z naprawą usterek - w hydraulice drobna usterka (np. pęknięty oring) zaniedbana może pociągnąć za sobą kolejne (zatarcie pompy z powodu braku oleju itp.). Ważne jest także, by w razie konieczności wymiany zużytych elementów stosować wysokiej jakości części do wózków widłowych. Dotyczy to zarówno oryginalnych części od producenta, jak i dobrych zamienników - kluczowe komponenty hydrauliczne (pompy, uszczelnienia, zawory) powinny mieć odpowiednie parametry i wytrzymałość. Tylko wtedy remont przyniesie trwały efekt, a układ hydrauliczny będzie działał jak nowy.
