Budowa i Działanie Rozdzielacza Hydraulicznego

Zrozumienie fundamentalnych aspektów budowy i zasady działania rozdzielacza hydraulicznego jest kluczowe dla prawidłowego funkcjonowania maszyn. Ten element stanowi serce układu sterowania, szczególnie w maszynach budowlanych i rolniczych, takich jak ładowarki.

Czym Jest Rozdzielacz Hydrauliczny?

Na samym początku należy wyjaśnić, czym jest rozdzielacz hydrauliczny. Warto zdawać sobie sprawę, że to niezbędny element niemal każdej konstrukcji wykorzystującej hydraulikę. Zadaniem rozdzielacza jest sterowanie kierunkiem ruchu przepływu cieczy, co dzieje się z wykorzystaniem specjalistycznych zaworów. Ten element pełni też funkcję polegającą na odciążeniu pompy. Zapobiega jej przeciążeniu oraz ewentualnej awarii.

Rozdzielacze hydrauliczne wykorzystuje się bardzo często w urządzeniach przemysłowych, a także maszynach rolniczych, takich jak ciągniki, koparki i ładowarki. Jest to kluczowy element sterujący przepływem oleju, dlatego decyduje on o poprawnym działaniu całego układu. Układ hydrauliczny bez rozdzielacza nie działa prawidłowo.

Budowa i Rodzaje Rozdzielaczy Hydraulicznych

Ogólna Budowa Rozdzielacza

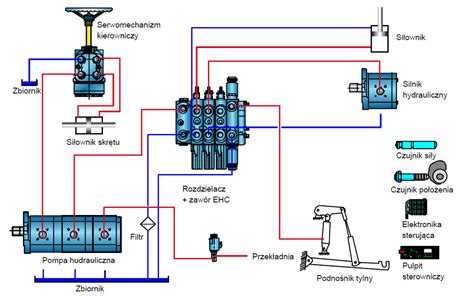

Budowa rozdzielacza hydraulicznego jest złożona. Sam stanowi element, który najczęściej znajduje się między pompą a silnikiem danej maszyny. Aby mógł działać poprawnie, niezbędne są jednak dodatkowe części, takie jak łączenia oraz przewody hydrauliczne. Z wykorzystaniem różnych mechanizmów rozdzielacz przekazuje ciecz do innych elementów maszyny, np. zbiornika czy silnika. Ten element stanowi znaczne odciążenie pompy, która dzięki jego obecności nie ulega obciążeniu oraz awarii.

Typy Rozdzielaczy Ze Względu na Mechanizm Sterowania

Na rynku obecnie odnaleźć można kilka rodzajów rozdzielaczy hydraulicznych. Do tych najpopularniejszych można jednak zaliczyć modele:

• Suwakowe: całą pracę wykonuje suwak - to on reguluje przepływ cieczy. Może być sterowany mechanicznie lub elektrycznie. Charakteryzują się precyzyjnym sterowaniem.
• Gniazdkowe: przepływ cieczy w urządzeniu regulowany jest przez zawór połączony ze sprężyną. Połączenie tych dwóch elementów może zamknąć lub otworzyć przepływ cieczy. Są proste i niezawodne.
• Iskrobezpieczne: to nowoczesne rozwiązanie, które można stosować w miejscach o podwyższonym ryzyku pożaru czy wybuchu.

Typy Rozdzielaczy Ze Względu na Konstrukcję

Kolejne kryterium, które również jest istotne, to rodzaj konstrukcji. Wyróżniamy tutaj dwa typy:

• Monoblokowe: są o wiele wytrzymalsze i mogą znieść większy opór ciśnienia. Mają wszystkie sekcje odlane w jednym korpusie, co oferuje kompaktowość.
• Blokowe (modułowe): składają się z oddzielnych sekcji. Zapewniają większą elastyczność konfiguracji. Na przykład, w dużych maszynach budowlanych często stosuje się rozdzielacze blokowe, które umożliwiają łatwą rozbudowę systemu.

Rozdzielacze w Ładowarkach

W kontekście ładowarek, np. takich jak JCB 3CX, stosuje się 3-sekcyjny rozdzielacz hydrauliczny, będący sercem układu sterowania przednim ramieniem. Odpowiada on za precyzyjne kierowanie przepływem oleju hydraulicznego, umożliwiając podnoszenie, opuszczanie i przechył łyżki. Rozdzielacz ładowarki kontroluje wszystkie funkcje przedniego ramienia. Warto zaznaczyć, że dla maszyn bez funkcji automatycznego poziomowania stosowane są prostsze, 3-sekcyjne rozdzielacze o innych numerach katalogowych. Wybierając części GX-OEM, inwestuje się w bezkompromisową jakość pierwszego montażu, gwarantując idealne dopasowanie i parametry pracy (ciśnienia, przepływy) identyczne z oryginalnymi.

Kluczowe Elementy i Oznaczenia Rozdzielacza

Zasada Działania Rozdzielacza

Zasada działania rozdzielacza hydraulicznego opiera się na sterowaniu przepływem oleju. Rozdzielacz kieruje strumieniem oleju do różnych podzespołów, na przykład do siłowników czy silników hydraulicznych. Zawory przelewowe mają kluczowe znaczenie, ponieważ chronią układ przed nadmiernym ciśnieniem. Suwak steruje przepływem, a rozdzielacz kieruje olejem. Działanie rozdzielacza jest fundamentalne, ponieważ olej musi być kierowany precyzyjnie, co oznacza, że każdy ruch maszyny jest kontrolowany. Bez tego kontrola byłaby niemożliwa, a rozdzielacz zapewnia precyzyjną kontrolę nad siłą i prędkością działania.

Standardowe Oznaczenia Portów

Znajomość kluczowych oznaczeń na rozdzielaczu jest niezbędna, ułatwia to prawidłowe podłączenie i diagnostykę. Oznaczenia portów są uniwersalne w hydraulice siłowej:

• Port P: Dostarcza olej z pompy.
• Port T: Odprowadza olej powrotny do zbiornika.
• Porty A i B: Kierują olej do odbiorników (np. siłowników).
• Port LS (Load Sensing): Służy do sterowania systemami z czujnikiem obciążenia.
• Porty X i Y: Stosowane do sterowania ciśnieniem.

Dobór typu rozdzielacza zależy od specyfiki układu. Należy uwzględnić wymagane obciążenie i liczbę funkcji. Na przykład, dla prostych układów wystarczy rozdzielacz gniazdkowy, natomiast złożone systemy wymagają rozdzielaczy blokowych. Zawsze jednak należy skonsultować się z instrukcją producenta, ponieważ specyficzne modele mogą mieć dodatkowe oznaczenia.

Dlaczego Oznaczenia Są Tak Ważne?

Oznaczenia na rozdzielaczu są niezwykle ważne, ponieważ zapewniają prawidłowe podłączenie i ułatwiają diagnostykę ewentualnych problemów. Powinno się zawsze dokładnie sprawdzić instrukcję producenta, aby uniknąć błędów. Błędy mogą prowadzić do uszkodzeń, a prawidłowe podłączenie zapewnia bezpieczeństwo pracy, podczas gdy nieprawidłowe podłączenie może zniszczyć układ.

Montaż i Podłączenie Rozdzielacza Hydraulicznego

Ta sekcja stanowi praktyczny przewodnik, opisujący kompletny proces podłączania rozdzielacza hydraulicznego. Celem jest zapewnienie bezpiecznej i efektywnej integracji rozdzielacza z maszyną, minimalizując ryzyko awarii i optymalizując działanie komponentu. Nieprawidłowe podłączenie przewodów może prowadzić do niekontrolowanego ruchu siłowników, a nawet uszkodzić układ.

Przygotowanie do Instalacji

Przygotowanie do instalacji jest fundamentalne. Należy wyłączyć system hydrauliczny i obniżyć ciśnienie w układzie. Schemat podłączenia rozdzielacza hydraulicznego zawsze to zaznacza. Przygotuj niezbędne narzędzia, takie jak śrubokręty i klucze płaskie, oraz materiały, na przykład uszczelnienia hydrauliczne. Ważne jest, aby oczyścić powierzchnie podzespołów, unikając wilgoci i zapylenia. Czystość zapobiega zanieczyszczeniom w układzie, które prowadzą do awarii. System hydrauliczny musi być wyłączony i nie może być pod ciśnieniem przed montażem, co zapewnia bezpieczeństwo pracy.

Podłączanie Rozdzielaczy: Jednosekcyjne i Wielosekcyjne

Podłączenie rozdzielacza jednosekcyjnego jest proste i wymaga czyszczenia elementów. Następnie podłącz port P do pompy, a port T do zbiornika. Rozdzielacz jednosekcyjny umożliwia sterowanie jedną funkcją hydrauliczną. Podłączenie rozdzielacza dwusekcyjnego jest podobne, obejmuje czyszczenie, podłączenie wejść P1 i P2 do pompy oraz portów T1 i T2 do zbiornika. Przykładem jest podłączenie do ciągnika C 330. Proces wymaga znajomości układu hydraulicznego, dlatego warto zapoznać się z instrukcją obsługi. Wybór rozdzielacza zależy od potrzeb; dla ciągnika C 330 lub C 360, rozdzielacz dwusekcyjny zapewnia więcej funkcji. Łączenie rozdzielaczy szeregowo, np. za pomocą tulei ciśnieniowych (G1/2" 45l/min), pozwala na rozbudowę systemu i chroni przed ciśnieniem zwrotnym.

Podłączanie Siłowników i Silników Hydraulicznych

Podłączanie siłowników i silników hydraulicznych wymaga uwagi. Należy podłączyć przewody ciśnieniowe do portów A i B rozdzielacza, które zapewniają zasilanie odbiorników. Ważne jest prawidłowe oznaczenie przewodów, co ułatwia przyszłą diagnostykę, a ich stabilne zamocowanie jest kluczowe, aby zapobiec uszkodzeniom i wyciekom. W przypadku podłączania siłownika jednostronnego działania, należy podłączyć jeden przewód do portu A, a drugi przewód powrotny do portu T. Zawsze upewnij się, że połączenia są bezpieczne.

Końcowe Sprawdzenie i Uruchomienie

Końcowe sprawdzenie i uruchomienie systemu jest ostatnim etapem. Schemat układu hydraulicznego powinien być zawsze pod ręką. Kontroluj szczelność wszystkich połączeń, sprawdź ciśnienie i przepływ oleju. Stopniowo uruchom system i obserwuj jego działanie. Testy funkcjonalne są bardzo ważne, ponieważ pozwalają wykryć ewentualne problemy. Powinno się to robić z najwyższą starannością. Konieczne jest zapewnienie szczelności połączeń i prawidłowe dopasowanie średnic przewodów. Podłączenie rozdzielacza hydraulicznego wymaga znajomości oznaczeń i schematu przepływu oleju. Skonsultuj się z profesjonalistą, jeśli nie masz doświadczenia. Upewnij się, że narzędzia są w dobrym stanie.

Najczęstsze Błędy przy Podłączaniu

Najczęstsze błędy to niewłaściwe podłączenie portów oraz brak odpowiedniej szczelności. Często pomija się też czyszczenie powierzchni. Powinno się zawsze sprawdzić poprawność schematu i używać odpowiednich narzędzi, aby zapewnić prawidłowy montaż. Nieszczelne połączenia prowadzą do wycieków i mogą zanieczyścić układ. Niewłaściwe podłączenie może uszkodzić pompę, a także zniszczyć siłowniki. Zawsze upewnij się, że narzędzia są w dobrym stanie.

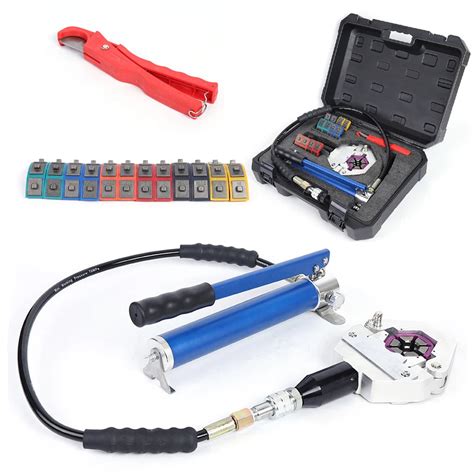

Niezbędne Narzędzia do Podłączenia Rozdzielacza

Do podłączenia rozdzielacza hydraulicznego niezbędne są podstawowe narzędzia. Należą do nich klucze płaskie o różnych rozmiarach oraz śrubokręty. Klucz dynamometryczny zapewni odpowiedni moment dokręcenia złączek. Warto mieć również szczotki do czyszczenia powierzchni oraz pojemnik na ewentualne wycieki oleju. Zawsze upewnij się, że narzędzia są w dobrym stanie.

Diagnostyka, Konserwacja i Wybór Rozdzielacza

Diagnostyka i Rozwiązywanie Problemów

W zaawansowanych konfiguracjach zawory nadmiarowe odgrywają ważną rolę, chroniąc układ przed przeciążeniem. Porty sterujące X i Y służą do precyzyjnej regulacji ciśnienia. Typowe problemy z rozdzielaczami to: nieszczelności i hałas, przegrzewanie się oleju, awarie zaworów przelewowych, zanieczyszczenia, uszkodzenia wałka, uszczelniaczy, zaworów i sterowania. Diagnostyka musi być dokładna.

Regulacja Ciśnienia w Rozdzielaczu

Ciśnienie w rozdzielaczu reguluje się, gdy zmienia się zapotrzebowanie układu. Należy to robić po wymianie komponentów oraz po długim okresie eksploatacji. Zawsze sprawdź instrukcję producenta i używaj odpowiednich manometrów. Niewłaściwa regulacja może doprowadzić do przeciążenia i awarii całego układu. Zautomatyzuj monitorowanie parametrów.

Najczęstsze Przyczyny Przegrzewania Się Oleju

Przegrzewanie się oleju często wynika z kilku przyczyn: zbyt niskiego poziomu oleju, zanieczyszczenia oleju, uszkodzenia pompy, niewłaściwej regulacji zaworów przelewowych, czy niedrożności chłodnicy oleju. Regularna wymiana oleju i filtrów (np. wysokiej jakości filtr marki REDX) jest kluczowa, aby zapobiec przegrzewaniu. Twoja ładowarka opada lub straciła moc? Nieszczelny rozdzielacz to nie tylko spadek wydajności, ale i ryzyko uszkodzenia pompy hydraulicznej. Przed montażem nowej części, bezwzględnie wymień olej oraz filtr hydrauliczny na nowy.

Utrzymanie Trwałości Systemu

Trwałość systemu hydraulicznego zależy od regularnych kontroli. Należy sprawdzać stan przewodów, złączy i samego rozdzielacza. Zaleca się używanie wysokiej jakości części zamiennych, takich jak komponenty MTZ Belarus czy produkty ENERPAC. Konsultacja z dostawcą (np. firmy Hydron czy Exparto) jest zawsze dobrym pomysłem, aby zapewnić dobór odpowiednich części. Zachowaj idealną czystość: Przed odłączeniem przewodów hydraulicznych, dokładnie umyj rozdzielacz i jego okolice. Po montażu i uruchomieniu maszyny, kilkukrotnie wykonaj pełne ruchy wszystkimi funkcjami ładowarki, aby odpowietrzyć układ. Konserwacja przedłuża żywotność, a dokładna diagnostyka jest konieczna przed przystąpieniem do naprawy, ponieważ niewłaściwa interwencja może pogorszyć problem.

Wybór Odpowiedniego Rozdzielacza

Przy wyborze rozdzielacza, oprócz ceny, trzeba wziąć pod uwagę inne istotne czynniki. Warto sięgać po urządzenia znanych i cenionych producentów, którzy stawiają na jakość, niezawodność, trwałość komponentów, a także nowoczesne rozwiązania. To gwarancja tego, że zakupiony produkt będzie służył długo bez konieczności naprawy czy wymiany. Warto wybierać sprawdzone rozwiązania, które cieszą się popularnością wśród dotychczasowych użytkowników. Przed zakupem należy upewnić się, że rozdzielacz hydrauliczny będzie pasował do innych elementów maszyny, takich jak elektrozawory, linki czy komponenty złączne. Warto pomyśleć również o sposobie zarządzania rozdzielaczem, ponieważ kontrola zachodzi w sposób elektroniczny lub mechaniczny. Dobrym sposobem jest wykorzystanie panelu sterowania, np. w postaci joysticka.
