Budowa i działanie wózka widłowego – kluczowe elementy i obsługa

Wprowadzenie do wózków widłowych elektrycznych

Wózek widłowy elektryczny to rodzaj wózka jezdniowego z napędem silnikowym. Charakteryzuje się niską emisyjnością oraz poziomem hałasu, co czyni go idealnym urządzeniem do pracy wewnątrz budynków. Tego typu maszyny są powszechnie wykorzystywane do transportu ładunków pomiędzy poszczególnymi obszarami operacyjnymi, sztaplowania materiałów, realizacji operacji składowania na regałach paletowych, kompletacji poziomej i pionowej, a także do rozładunku i załadunku samochodów ciężarowych.

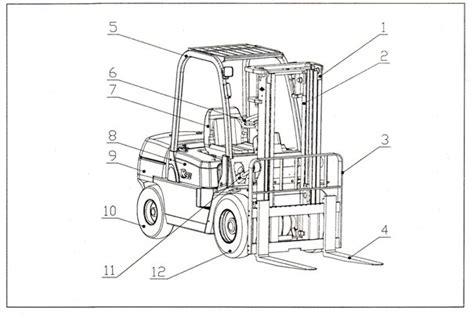

Konstrukcja wózka widłowego elektrycznego

Budowa elektrycznego wózka widłowego jest złożona i może składać się z ponad 5 000 elementów. Poszczególne komponenty konstrukcyjne, takie jak płyta podłogowa i ściany boczne, są wycinane laserowo ze stalowych płyt, a następnie tłoczone i spawane, tworząc ramę wózka.

Podstawowe elementy konstrukcyjne

• Widły - podstawowy element funkcyjny służący do przenoszenia materiałów. Mogą posiadać różne długości i często stosuje się do nich różnego typu osprzęt oraz przedłużki.
• Maszt - podstawowy element układu podnoszenia ładunku.
• Rama - główny element konstrukcyjny wózka.

Instalacja elektryczna

Instalacja elektryczna w wózkach widłowych z napędem elektrycznym składa się z kluczowych komponentów, takich jak bateria (akumulator), silnik lub silniki elektryczne, alternator oraz różnego rodzaju czujniki. Bateria stanowi jedyne źródło zasilania maszyny, nie licząc systemów odzyskiwania energii stosowanych w nowoczesnych wózkach magazynowych.

Rodzaje akumulatorów

• Kwasowo-ołowiowe - najpopularniejsze rozwiązanie, zbudowane z ogniw, okablowania i mieszanki kwasu siarkowego z wodą.
• Żelowe - alternatywa, w której elektrolit ma postać żelu. Nie wymagają konserwacji, ale też nie można ich doładowywać.
• Litowo-jonowe - droższe rozwiązanie, które oferuje możliwość doładowywania baterii.

Regulacje dotyczące ładowania wózków widłowych

Przepisy, w tym Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku, jasno definiują wymagania dotyczące pomieszczeń, w których odbywa się ładowanie wózków widłowych elektrycznych. Minimalna wysokość takiego pomieszczenia to 2 metry. Należy zachować szczególne środki ostrożności ze względu na ryzyko wycieku kwasu i wydzielania się gazu podczas procesu ładowania.

Bezpieczeństwo i obsługa operatora

Przed przystąpieniem do pracy operator wózka powinien zapoznać się z instrukcją obsługi oraz sprawdzić stan techniczny maszyny. Należy zweryfikować uszkodzenia mechaniczne, poziom płynów, działanie kluczowych elementów oraz poziom naładowania baterii. Należy pamiętać, że nawet znane urządzenie może ulec awarii podczas poprzedniej zmiany.

Podczas obsługi elektrycznego wózka widłowego kluczowe jest świadomość pracy w przestrzeni, gdzie odbywa się ruch ludzi i maszyn. Należy unikać zbędnego ryzyka i brawury. Zwracaj uwagę na prawidłowe umieszczenie ładunku na widłach, konsultując w razie potrzeby tabelę spadków udźwigu.

Rodzaje i specjalizacja wózków widłowych

Rodzaje wózków widłowych wynikają ze specyfiki procesów magazynowania i rosnących wymagań łańcucha dostaw. Nowoczesne środki transportu wewnętrznego cechuje wąska specjalizacja, pozwalająca na optymalizację poszczególnych operacji:

• Wózek systemowy VNA - umożliwia składowanie ładunków na bardzo dużych wysokościach (powyżej 17 metrów).
• Wózek widłowy wysokiego składowania (Reach Truck) - operator siedzi bokiem do kierunku jazdy, a przeciwwaga znajduje się pod jego fotelem.
• Paleciak elektryczny - wózek paletowy z napędem elektrycznym.
• Podnośnikowe wózki typu stacker - paleciak wyposażony w maszt.
• Wózki do kompletacji zamówień - kategoria obejmująca ciągniki transportowe oraz dedykowane wózki systemowe.
• Wózki czołowe / z przeciwwagą - najbardziej uniwersalne.

Decydując się na zakup elektrycznego widlaka, można skorzystać z doradztwa technicznego i przetestować wybrane maszyny. Dostępne są urządzenia nowe i używane z pełną historią serwisową.

Podstawy działania i budowy wózków widłowych

Istnieje wiele rodzajów wózków widłowych, jednak zasadniczo składają się one z czterech głównych części: części zasilającej, podwozia, części roboczej i wyposażenia elektrycznego. Różnice w budowie i montażu tych elementów decydują o powstawaniu poszczególnych typów wózków.

Część dynamiczna (zasilająca)

Rolą urządzenia zasilającego jest dostarczanie mocy do pracy wózka. W przypadku elektrycznych wózków widłowych urządzeniem napędowym jest akumulator i silnik szeregowy prądu stałego. Charakteryzują się one płynną pracą, brakiem hałasu i spalin, a także niższymi kosztami eksploatacji i dłuższą żywotnością w porównaniu do silników spalinowych.

Wady elektrycznych wózków widłowych obejmują potrzebę stosowania sprzętu do ładowania, wysoką inwestycję początkową, długi czas ładowania oraz krótszy czas pracy na jednym ładowaniu. Ponadto akumulatory są wrażliwe na wibracje i wymagają dobrej jakości nawierzchni. Ze względu na ograniczoną pojemność akumulatora, moc silnika, prędkość i zdolność pokonywania wzniesień są niższe. Dlatego akumulatorowe wózki widłowe są głównie używane w wąskich kanałach, na krótkich dystansach i przy mniejszych obciążeniach, szczególnie w miejscach wymagających czystego powietrza lub w magazynach chłodniczych, gdzie silniki spalinowe mogłyby mieć problemy z uruchomieniem.

Podwozie

Podwozie otrzymuje moc z zespołu napędowego i zapewnia ruch wózka. Składa się z układu przeniesienia napędu, układu napędowego, układu kierowniczego i układu hamulcowego. W wózkach widłowych przednia oś jest osią napędową, zwiększającą przyczepność, a tylny mostek jest osią sterującą. Układ kierowniczy może być mechaniczny lub wspomagany. Układ hamulcowy służy do spowalniania i zatrzymywania pojazdu.

Część robocza

Część robocza to mechanizm odpowiedzialny za bezpośrednie przenoszenie towarów, podnoszenie, układanie i inne operacje. Składa się z elementów wykonawczych, takich jak widły, rama wideł, rama masztu oraz układu hydraulicznego sterującego ich pracą.

Mechanizm podnoszenia i ruch masztu

Widły są montowane na ramie wideł, która porusza się wzdłuż wewnętrznej ramy masztu. Rama wewnętrzna, połączona z siłownikiem hydraulicznym, umożliwia pochylanie masztu do przodu i do tyłu. Układ podnoszenia, wykorzystujący siłownik hydrauliczny i łańcuch, pozwala na podnoszenie wideł z ładunkiem. Istnieją różne typy podnoszenia, w tym podnoszenie swobodne i pełne swobodne, które pozwalają na podnoszenie wideł bez zwiększania całkowitej wysokości wózka, co jest istotne w pomieszczeniach o ograniczonej wysokości.

Układ sterowania

Prawidłowe działanie układu sterowania jest kluczowe dla bezpieczeństwa i efektywności pracy. Należy upewnić się, że oznakowania piktogramów na sterownicy odpowiadają rzeczywistym ruchom maszyn. Podstawowe testy obejmują sprawdzenie ruchu dźwigni w mechanizmie podnoszenia i opuszczania wideł oraz pochylania masztu. Operator powinien zauważyć płynność ruchów i zgodność z oznaczeniami.

Rozwiązywanie problemów z wózkami widłowymi

Niniejszy poradnik przedstawia najczęstsze problemy z wózkami widłowymi oraz ich rozwiązania, pomagając w szybkiej diagnozie usterek i utrzymaniu ciągłości pracy.

Tabela diagnostyczna: Objawy, przyczyny i rozwiązania

Rozwiązywanie problemów z elektrycznym wózkiem widłowym

Podstawy baterii i ładowania

• Cykle ładowania: Utrzymuj akumulatory w dobrym stanie naładowania, unikaj głębokiego rozładowania i planuj pełne ładowanie poza zmianą.
• Korozja zacisków i okablowanie: Sprawdź słupki, uchwyty i kable pod kątem korozji, luzów i uszkodzeń izolacji.
• Stan złącza: Sprawdź złącza po stronie wózka i ładowarki pod kątem uszkodzeń.
• Weryfikacja ładowarki: Upewnij się, że profil ładowarki jest zgodny z akumulatorem.
• Wskazówki wizualne/zapachowe: Zwracaj uwagę na obrzęk, wyciek elektrolitu, topienie plastiku lub niepokojące zapachy.
• Bezpieczeństwo: Stosuj odpowiednie środki ochrony indywidualnej i wentylację.

Wzorce błędów BMS/kontrolera

• Stycznik „klika” bez napędu: Sprawdź blokady (przełącznik fotela, hamulec postojowy itp.).
• Brak kliknięcia / brak włączenia: Sprawdź stan naładowania akumulatora, główny bezpiecznik i wyłącznik kluczykowy.
• Kod widoczny na wyświetlaczu: Zanotuj kod i postępuj zgodnie z instrukcjami producenta.
• Szum czujnika Halla/położenia: Sprawdź okablowanie pod kątem przetartych przewodów i zużytych złączy.

Praktyki w zimne dni

W niskich temperaturach należy przechowywać wózki i akumulatory w pomieszczeniach o kontrolowanej temperaturze. Przed pierwszą zmianą warto poddać akumulatory wstępnemu kondycjonowaniu. Należy spodziewać się krótszego czasu pracy na baterii i planować krótsze odstępy między ładowaniami.

Problemy z masztem wózka widłowego

Problemy hydrauliczne

• Nieszczelne cylindry i zużyte uszczelki: Sprawdź cylindry pod kątem wycieków i uszkodzeń. Wymień zestawy uszczelniające i napraw lub wymień uszkodzone elementy.
• Zanieczyszczony/stary olej i zatkane filtry: Szarpanie lub powolne podnoszenie może wynikać z zanieczyszczonego oleju. Wymień filtr powrotny i ewentualne sitko ssące.
• Powietrze w układzie: Po naprawach odpowietrz układ zgodnie z procedurą producenta.
• Naciąg łańcucha i rolki jezdne: Sprawdź naciąg łańcucha i stan rolek.
• Testy driftu: Zmierz prędkość dryftu przy podniesionym obciążeniu i sprawdź zawory zwrotne oraz uszczelki cylindra podnoszącego, jeśli dryft przekracza specyfikację.

Elektryka i sterowanie

• Zerwane przewody i przetarte krosna: Sprawdź ciągłość przewodów w ruchomych sekcjach masztu.
• Wadliwe wyłączniki krańcowe/pozycyjne i czujniki: Sprawdź ciągłość i działanie przełączników wysokości podnoszenia, pochylenia i blokady.
• Blokady nie są spełnione: Sprawdź wszystkie wejścia blokad (fotel, pas bezpieczeństwa, hamulec postojowy itp.).
• Elektromagnesy i cewki: Zmierz rezystancję cewki i sprawdź działanie po podaniu napięcia.

Pompa i przepływ

• Niski przepływ / kawitacja: Objawy to wycie, pienienie się oleju i powolne lub brak podnoszenia. Sprawdź poziom oleju, szczelność węża ssawnego i drożność filtra.
• Zawór bezpieczeństwa i kontrola ciśnienia: Porównaj ciśnienie w obwodzie podnoszenia ze specyfikacją.
• Ograniczenie filtra: Sprawdź wskaźniki filtrów i wymień zapchany filtr.
• Stan pompy: Jeśli kawitacja utrzymuje się przy czystym kanale ssącym, pompa może być zużyta.

Problemy początkowe

Problemy z baterią

Jeśli po przekręceniu kluczyka słychać kliknięcie zamiast dźwięku silnika, prawdopodobnym problemem jest akumulator. Należy sprawdzić, czy bateria jest naładowana, poprawnie podłączona, a także uwzględnić wpływ temperatury otoczenia. Jeśli wszystkie funkcje pomocnicze działają, a bateria była niedawno ładowana, może wymagać wymiany.

Problemy z uruchomieniem silnika spalinowego

• Wiek paliwa: Stare paliwo może być przyczyną trudności z uruchomieniem.
• Poziom oleju: Niektóre modele wymagają określonego poziomu oleju do uruchomienia silnika.
• Wykrywanie wycieków paliwa: Silny zapach paliwa może wskazywać na wyciek.
• Poziom płynu chłodzącego: Przegrzanie silnika spowodowane niedoborem płynu chłodzącego lub zablokowaną chłodnicą może uniemożliwić uruchomienie.
• Obciążone siedzenia: Funkcja bezpieczeństwa uniemożliwia uruchomienie wózka, jeśli siedzenie nie jest obciążone.

Silnik nie uruchamia się, ale wydaje dźwięk

Jeśli silnik obraca się, ale nie uruchamia się, problem może leżeć w układzie zapłonowym (świece zapłonowe, przewody) lub układzie paliwowym (filtr paliwa, zawór odcinający). Należy sprawdzić działanie lampek ostrzegawczych i deski rozdzielczej. W przypadku podejrzenia problemów z układem zapłonowym, można ocenić intensywność iskry za pomocą testera.

Podstawowe zasady obsługi wózka widłowego

Obsługa wózków widłowych wymaga posiadania państwowych uprawnień. Kluczowe zasady obejmują:

1. Zapoznanie się z instrukcją obsługi wózka widłowego.
2. Sprawdzenie stanu technicznego pojazdu przed rozpoczęciem pracy.
3. Upewnienie się, że akumulator nie ma wyłącznika bezpiecznika w pozycji OFF przed włożeniem kluczyka do stacyjki.
4. Po uruchomieniu silnika, krótkie wciśnięcie pedałów akceleratora, po czym powinny zgasnąć kontrolki smarowania i ładowania.
5. Nawet jeśli kontrolki zgasną, należy pamiętać, że sama instrukcja obsługi nie wystarczy do nauczenia się jazdy - niezbędne jest przygotowanie praktyczne.

Zasady bezpiecznej eksploatacji

1. Kieruj się zdrowym rozsądkiem i unikaj ryzykownych działań.
2. Zwracaj szczególną uwagę na właściwe umieszczenie ładunku na widłach, nie przekraczając udźwigu nominalnego.
3. Poruszaj się wózkiem widłowym pojedynczo - nie przewoź innych pracowników.
4. Podczas jazdy po pochyłym terenie, przód wózka z ładunkiem powinien być zwrócony w stronę wzniesienia.
5. Opuszczanie pojazdu w momencie, gdy pracuje jego silnik, jest wykluczone.

Praca operatora wózków widłowych wymaga koncentracji, skrupulatności i umiejętności oszacowania odległości, zwłaszcza przy obsłudze wózków wysokiego składowania.

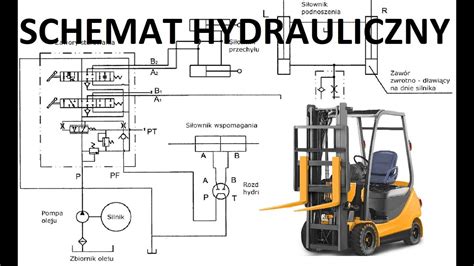

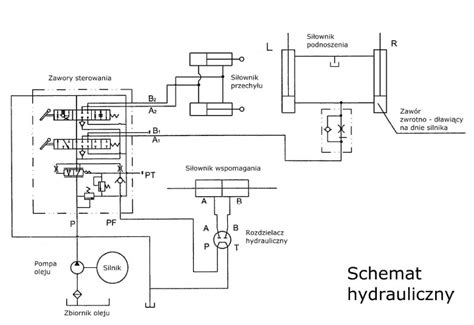

Układ hydrauliczny wózka widłowego

Układ hydrauliczny wózka widłowego to system odpowiedzialny za podnoszenie i opuszczanie ładunków. Przekształca energię mechaniczną w energię hydrauliczną - ciśnienie cieczy, która wykonuje pracę. Umożliwia transport pionowy ładunków, bez którego wózek widłowy byłby jedynie pojazdem do przewożenia towarów po ziemi.

Kluczowe komponenty układu hydraulicznego

• Pompa hydrauliczna - serce układu, generuje przepływ oleju i wytwarza ciśnienie. Zazwyczaj jest to pompa zębata, napędzana silnikiem spalinowym lub elektrycznym. Pracuje w układzie otwartym, tłocząc olej do obwodu, po czym olej powraca do zbiornika.
• Siłowniki hydrauliczne (cylindry hydrauliczne) - elementy wykonawcze zamieniające ciśnienie oleju na ruch mechaniczny. Odpowiadają za unoszenie wideł i pochylanie masztu.
• Zawory sterujące - kierują przepływem oleju, regulują ciśnienie i zapewniają bezpieczeństwo. Obejmują rozdzielacz hydrauliczny (sterowany przez operatora), zawór bezpieczeństwa (przeciwzwarciowy), zawory zwrotne i dławiące.

Działanie układu hydraulicznego krok po kroku

1. Uruchomienie pompy i pobór oleju: Po włączeniu wózka aktywuje się pompa, która zasysa olej ze zbiornika, przepuszczając go przez filtr.
2. Wytworzenie ciśnienia roboczego: Tłoczony olej osiąga wysokie ciśnienie i płynie do rozdzielacza. Zawór bezpieczeństwa zapobiega przekroczeniu ustalonej granicy ciśnienia.
3. Sterowanie przepływem (rozdzielacz): Operator, manipulując dźwignią, kieruje przepływ oleju do poszczególnych siłowników (podnoszenie, opuszczanie, pochylanie masztu).
4. Praca siłowników - podnoszenie ładunku: Olej pod ciśnieniem wpływa do siłowników, powodując wysuw tłoczysk i uniesienie wideł.
5. Opuszczanie ładunku i powrót oleju: Operator przestawia dźwignię, otwierając drogę powrotną oleju do zbiornika. Zawór dławiący kontroluje prędkość opadania.

Typowe usterki układu hydraulicznego i ich naprawa

• Wyciek oleju hydraulicznego: Objawia się plamami oleju. Przyczyny to nieszczelności przewodów, złączy, węży lub uszkodzone uszczelnienia. Rozwiązanie: zlokalizowanie źródła, wymiana uszkodzonych elementów, uzupełnienie oleju.
• Spadek wydajności podnoszenia / brak ciśnienia: Wózek podnosi wolniej, szarpie lub nie unosi nominalnego ładunku. Przyczyny: niedobór oleju, zapowietrzenie, zużyta pompa, zapchany filtr lub zawór. Rozwiązanie: sprawdzenie poziomu i stanu oleju, odpowietrzenie układu, kontrola i wymiana filtra.
• Samoistne opadanie masztu: Widły z ładunkiem powoli opadają. Przyczyny: nieszczelne siłowniki lub nieszczelny zawór zwrotny. Rozwiązanie: regeneracja siłowników, naprawa lub wymiana zaworu.
• Szarpanie, wibracje, hałasy przy pracy hydrauliki: Głośna praca pompy, syczenie, bulgotanie, drgania masztu. Przyczyny: zapowietrzenie, niski poziom oleju, zużycie pompy lub zaworów. Rozwiązanie: odpowietrzenie układu, uzupełnienie oleju, kontrola pompy.

Profilaktyka i konserwacja układu hydraulicznego

• Regularne przeglądy i serwis: Przestrzeganie harmonogramu przeglądów zalecanego przez producenta.
• Monitorowanie poziomu i stanu oleju: Codzienne sprawdzanie poziomu oleju i jego czystości. Regularna wymiana oleju hydraulicznego.
• Wymiana filtrów i utrzymanie czystości układu: Regularna wymiana filtrów hydraulicznych i dbanie o czystość podczas dolewania oleju.
• Kontrola uszczelnień, przewodów i połączeń: Sprawdzanie węży pod kątem przetarć, pęknięć i wycieków na złączach.
• Testy szczelności i sprawności: Regularne przeprowadzanie testów sprawności układu, np. test opadania ładunku lub test zamka hydraulicznego.
• Korzystanie z profesjonalnego serwisu i części zamiennych: W przypadku poważniejszych usterek, zlecanie napraw specjalistycznemu serwisowi i stosowanie wysokiej jakości części zamiennych.
