Wprowadzenie
Na tej stronie zebrane zostały informacje dotyczące poszukiwania schematów elektrycznych, hydraulicznych oraz innych danych technicznych dla szerokiej gamy maszyn JCB, w tym koparek, ładowarek teleskopowych i koparko-ładowarek.
Poszukiwanie schematów i dokumentacji technicznej
Użytkownicy często poszukują szczegółowych schematów do konkretnych modeli maszyn JCB, takich jak JCB 3CX, JCB 4CX, JCB 2CX, czy ładowarek teleskopowych takich jak JCB 540 140, JCB 525-60, JCB 535/125. Dokumentacja ta jest niezbędna do diagnozy i naprawy usterek, a także do celów formalnych, np. dokumentacji UDT.
Problemy z elektryką i elektroniką
Wiele zgłoszeń dotyczy problemów z instalacją elektryczną. Przykładowo, pojawiają się zapytania o schemat podłączenia cewek w skrzyni biegów JCB 3CX automat, gdzie istotne jest rozpisanie funkcji poszczególnych cewek odpowiedzialnych za biegi. Inne problemy obejmują brak zasilania na bezpiecznikach, niesprawne systemy zmiany kierowania (gdzie kontrolka kierowania przednimi kołami świeci się stale), problemy z układem ładowania (niesprawny alternator, niedziałający obrotomierz i lampka ładowania), a także trudności z odpalaniem zimnego silnika, np. w przypadku JCB 4CX 2013, gdzie nie wysterowuje przekaźnik grzałki w kolektorze.
W przypadku maszyn z prostą instalacją elektryczną bez elektroniki, pojawiają się zapytania o podłączenie urządzeń GPS, takich jak TELEFONICA FMB140, w celu odczytu położenia i informacji o uruchomieniu silnika.
Niektóre problemy mogą być powtarzalne w maszynach JCB produkowanych od lat 90., np. wysoka temperatura w kabinie prowadząca do krystalizacji wyświetlaczy LCD.
Schematy hydrauliczne i mechaniczne
Oprócz schematów elektrycznych, poszukiwane są również schematy instalacji hydraulicznej, szczególnie w przypadku ładowarek teleskopowych. Czasami potrzebne są również schematy poszczególnych podzespołów, jak na przykład schemat tylnego mostu w przypadku wycieku płynu hamulcowego do układu mostu.
W kontekście skrzyń biegów typu Powershift controller, podawane są numery seryjne maszyn, dla których dostępne są schematy, np. JCB 530 FS Super, JCB 530 SXL, JCB 540 FS Super, JCB 540 SXL. Podkreśla się konieczność pomiaru cewek według schematu.
Identyfikacja maszyny i numeracja
Kluczowe dla znalezienia odpowiedniego schematu jest podanie numeru seryjnego maszyny (Product Identification Number - S/N lub VIN). Bez tych danych, schematy mogą być jedynie przybliżone i odbiegać od oryginału.
W przypadku braku jasności co do typu maszyny, warto uściślić jej oznaczenie, np. jako JCB 535/125 telehandler z podporami bocznymi.
Systemy sterowania i kontrolki
Pojawiają się pytania dotyczące działania systemów zmiany kierowania, w tym zachowania kontrolek, np. "circle crab". W przypadku problemów z tylnymi kołami, sugerowane jest ustawienie ich do jazdy na wprost i wyciągnięcie bezpiecznika, co powinno spowodować skręt tylko przednich kół.
Wspomniane są również kontrolki diagnostyczne sterownika skrzyni biegów (Susmic Controller), które wskazują na stan systemu sterowania transmisją.
JCB Attachments - Quick Hitch
Narzędzia i bazy danych
Wspomniane jest narzędzie JCB Service Pro jako skuteczne narzędzie do wyszukiwania informacji technicznych i instrukcji serwisowych. Dostęp do tych informacji jest możliwy online, co pozwala na ich przeglądanie bez konieczności zakupu.
W przypadku problemów z wyszukiwaniem, zaleca się próbę wprowadzania zapytań przy użyciu różnych kryteriów lub szukanie według numeru publikacji.
Instrukcje i akcesoria

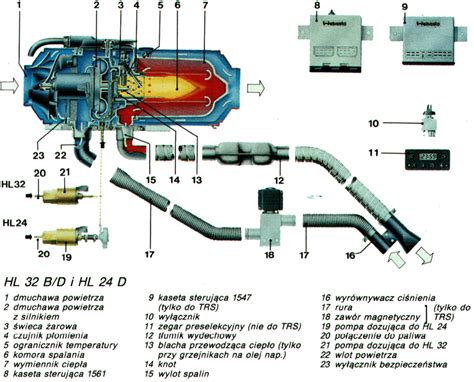

Istnieją zapytania dotyczące instalacji akcesoriów, takich jak ogrzewanie postojowe WEBASTO Thermo Top C, gdzie poszukiwane są informacje o podłączeniu zasilania, przekaźników i bezpieczników.
Obsługa zamówień i wsparcie techniczne
Poruszane są również kwestie związane z zamówieniami dokumentacji technicznej: potwierdzenia zamówienia, anulowania (niemożliwe dla zamówień informacji technicznych drukowanych na życzenie), zwrotów (tylko w przypadku wad fabrycznych), śledzenia statusu zamówienia poprzez historię zamówień oraz podziału zamówienia na wiele lokalizacji dostawy (obecnie niemożliwe).
Podkreślana jest konieczność podania prawidłowego adresu fakturowania. W przypadku błędów cenowych przy konwersji walut lub komunikatów o błędach, zaleca się kontakt z Centrum Obsługi Klienta.
W przypadku problemów z naprawą sprzętu, mimo posiadania dokumentacji, rekomenduje się kontakt z wykwalifikowanym sprzedawcą JCB w celu uzyskania profesjonalnej porady, diagnozy lub pomocy przy naprawie.
Do przeglądania dokumentów technicznych w formacie PDF zalecane jest używanie programu Adobe Acrobat Reader w wersji 5.0 lub nowszej.
Podsumowanie
Znalezienie odpowiedniego schematu lub informacji technicznej do maszyny JCB często wymaga precyzyjnego określenia modelu i numeru seryjnego. Narzędzia takie jak JCB Service Pro oraz dostęp do baz danych producenta ułatwiają ten proces. Wiele problemów technicznych dotyczy układów elektrycznych i hydraulicznych, a prawidłowa diagnoza często opiera się na szczegółowej dokumentacji technicznej.
