Most napędowy w koparko-ładowarce JCB 3CX, podobnie jak w maszynach typu CAT 428, jest jednym z najbardziej skomplikowanych i najciężej pracujących podzespołów. To nie jest, jak w starych traktorach, prosta "belka" z kołami. Jest to zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę.
Podstawowa Budowa Tylnego Mostu Napędowego
Most napędowy składa się z centralnej obudowy (tzw. "główki") oraz dwóch bocznych "pochw", w których obracają się półosie.
W centralnej części mostu ("główce") dzieje się cała "magia" rozdziału napędu.
Główne Komponenty Mostu Napędowego
1. Przekładnia Główna (Wałek Ataku i Koło Talerzowe)
Napęd z wału napędowego trafia na wałek ataku (małe koło zębate o stożkowym, hipoidalnym kształcie). Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej, a tym samym zwiększenia momentu obrotowego. Są to elementy pracujące w warunkach ekstremalnych nacisków.
Anatomia Awarii Przekładni Głównej
- Objawy: Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy.
- Przyczyny: Najczęściej jest to zużycie łożysk wałka ataku (powodujące luz i zmianę geometrii zazębienia) lub praca na starym, zanieczyszczonym oleju mostowym.
2. Mechanizm Różnicowy (Dyferencjał)

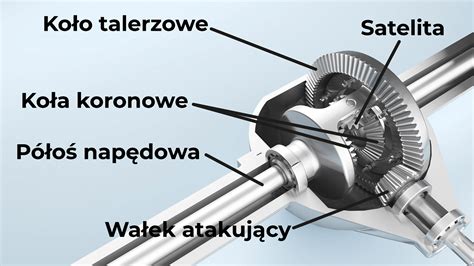

Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Dyferencjał to mechanizm, który pozwala kołom obracać się z różnymi prędkościami, co jest kluczowe np. podczas skręcania maszyny na placu. Koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej i musi obracać się wolniej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście.
Jak działa?
Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.
Problem z Dyferencjałem Otwartego Typu
Wadą dyferencjału jest to, że moment obrotowy zawsze "ucieka" tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu. Maszyna utknie.
Rozwiązania: Blokada Mechanizmu Różnicowego i LSD
- Blokada 100%: Uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością.
- Mechanizm o Ograniczonym Poślizgu (LSD - Limited Slip Differential): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.
Anatomia Awarii Mechanizmu Różnicowego
- Objawy: Głośne, metaliczne stuki i zgrzyty podczas skręcania. Problemy z załączeniem blokady lub jej "trzymanie" na zakrętach.
- Przyczyny: Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.
3. Półoś Napędowa
Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. Półoś jest długim, stalowym wałem biegnącym wewnątrz pochwy mostu. Jej zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście.
Anatomia Awarii Półosi
- Półoś jest często zaprojektowana jako "bezpiecznik" w układzie.
- Przyczyny: Najczęściej jest to gwałtowne obciążenie udarowe (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie), co może prowadzić do jej ukręcenia.
4. Zwolnica Planetarna
Zwolnica planetarna jest absolutnie kluczowym i najbardziej genialnym elementem mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być grube jak ramię i ekstremalnie ciężkie, podobnie jak cały mechanizm różnicowy. Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła.
Jak działa przekładnia planetarna?
- Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
- Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
- Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
- Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.
Efekt: Półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma (a więc i koła).
Anatomia Awarii Zwolnicy Planetarnej
- Objawy: Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem. Gwałtowny wzrost temperatury w piaście.
- Przyczyna nr 1: Awaria Oleju. Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone).
- Przyczyna nr 2: Awaria Łożysk.
- Przyczyna nr 3: Zniszczenie Kół Zębatych. Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.
Diagnostyka i Typowe Awarie Mostu Napędowego
Rola Oleju Mostowego w Diagnostyce
Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne, jakie posiadamy. Przy każdej wymianie oleju w moście, korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć.
- "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnym zużycia.
- Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To nie są opiłki z kół zębatych. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy).
- Duże Kawałki Stali: Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
- Ciemny, Czarny Szlam (jak pasta): Wskazuje na degradację oleju, ale niekoniecznie na opiłki metalowe.
Inne Czynniki Prowadzące do Awarii
- Praca na Niskim Poziomie Oleju: Spowodowana wyciekami.
- Różne Rozmiary Opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost, co przyspiesza jego zużycie.
Często Zadawane Pytania (FAQ) Dotyczące Tylnego Mostu
- Moja maszyna "głośno wyje" podczas jazdy. Co to jest?
Najczęściej jest to objaw zużycia łożysk wałka ataku w przekładni głównej lub niedoboru/złej jakości oleju.
- Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki cierne "sklejają się" i szarpią. Może to być również problem z mechanizmem różnicowym.
- Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?
Na 99% jest to ukręcona półoś napędowa, która zadziałała jako "bezpiecznik" przy gwałtownym obciążeniu.
- Czy mogę mieszać oleje przekładniowe różnych producentów?
Nie jest to zalecane. Mimo że mogą mieć tę samą klasę (np. GL-5), mogą zawierać różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.
- Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
Tak. Olej zużywa się chemicznie (traci właściwości EP - extreme pressure), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji). Regularna wymiana jest kluczowa dla długowieczności mostu.
JCB 3CX w akcji. #87 Serwis 500mth. Wymiana oleju i filtrów.

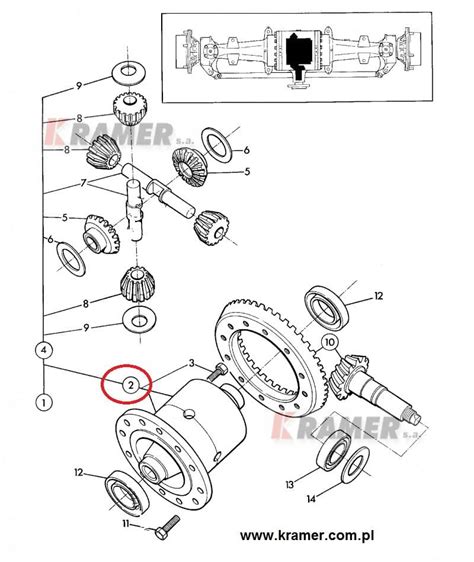

Specyficzne Problemy i Poszukiwanie Schematów
W przypadku maszyn takich jak JCB 3CX z 1996r., użytkownicy często poszukują schematów obrotu (starszy typ - na listwie). Występowanie luzu na listwie i na wale może wymagać ich wymiany, choć wał jest znacznie droższym elementem.
W kontekście pilnych napraw, takich jak wyciek płynu z układu hamulcowego do tylnego mostu, schemat tylnego mostu jest niezbędny. Jak wynika z doświadczeń mechaników, hamulce w JCB 3CX są umieszczone przy dyferencjale i wymagają demontażu "pochw" półosi napędowych, co jest zadaniem pracochłonnym i wymagającym precyzyjnej wiedzy o budowie podzespołu.
Most napędowy to skomplikowany system. Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed remontem. Jeśli jednak doszło do awarii, na rynku dostępne są części do naprawy mostów napędowych - od wałków ataku i kół talerzowych, przez kompletne mechanizmy różnicowe, satelity, aż po zestawy naprawcze zwolnic planetarnych. Warto również pamiętać o ochronie układu hamulcowego dzięki odpowiednim filtrom i uszczelnieniom.
