Schemat podłączenia stacyjki w traktorkach Iseki – kompleksowy przewodnik

System elektryczny w każdym traktorku ogrodowym i ciągniku rolniczym odgrywa kluczową rolę w jego prawidłowym funkcjonowaniu. Odpowiada za rozruch silnika, oświetlenie, działanie czujników oraz wiele innych funkcji. Jednym z podstawowych elementów tego systemu jest stacyjka, której poprawne podłączenie jest niezbędne do uruchomienia i bezpiecznego użytkowania maszyny.

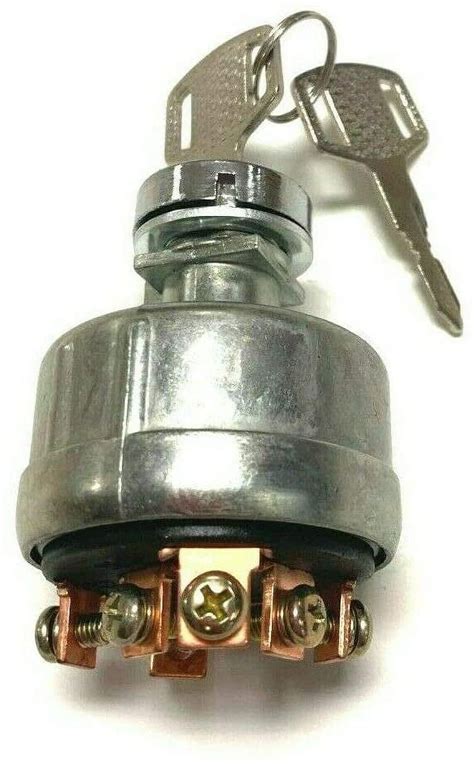

Thematic photo of an Iseki tractor dashboard and ignition switch

Rola stacyjki w systemie elektrycznym traktorka

W traktorkach wyposażonych w rozrusznik elektryczny stacyjka służy do inicjowania lub kończenia określonych procesów, takich jak uruchamianie silnika czy jego gaszenie. Działa ona w systemie zero-jedynkowym, czyli przełącza obwody elektryczne, doprowadzając lub odcinając zasilanie do poszczególnych komponentów.

W szerzej rozbudowanych systemach elektrycznych traktorków, obok stacyjki, znajdziemy także rozruszniki silnika, solenoidy (elektromagnesy), światła, różnego rodzaju czujniki, regulatory napięcia i wiele innych, połączonych ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli przesyłających sygnały elektryczne.

Typowe oznaczenia pinów stacyjki

Zrozumienie oznaczeń na stacyjce jest kluczowe do jej prawidłowego podłączenia. Najczęściej spotykane piny to:

  • B (Battery) - stałe zasilanie z akumulatora.
  • S (Start) - przewód do rozrusznika, aktywowany w pozycji rozruchowej.
  • L (Lights/Load) - zasilanie dla obwodów akcesoriów (np. świateł), aktywowane w pozycji "ON".
  • G (Ground/Magneto) - masa lub obwód zapłonowy (w niektórych systemach odcina zapłon).
  • M (Magneto) - zazwyczaj odpowiada za wyłączenie zapłonu, zwierając go do masy.

Stacyjki mogą występować w konfiguracjach 4-pinowych lub 5-pinowych, a ich schemat podłączenia zależy od konkretnego modelu traktorka i silnika.

Generic schematic diagram of 4-pin and 5-pin ignition switches with pin labels

Diagnostyka problemów z zapłonem i gaszeniem w traktorkach

Przypadek siłownika elektrycznego gaszenia

W wielu traktorkach, w tym w modelach Iseki, za proces gaszenia i uruchamiania silnika może odpowiadać siłownik elektryczny. Ten element jest zazwyczaj zamontowany przy pompie wtryskowej i połączony z nią cięgłem (sprężyną).

Problem z uruchomieniem silnika po demontażu deski rozdzielczej może wskazywać na usterkę elektryczną. Jeśli silnik wyłącza się kluczykiem, ale do pompy wtryskowej nie dochodzą żadne przewody ani sterownik gaszenia, a pompa nie podaje paliwa na wtryski, warto sprawdzić działanie siłownika elektrycznego.

Siłownik ten, pociągając krótkie ramię, odcina dopływ paliwa, co prowadzi do zgaszenia silnika. Przy włączeniu stacyjki cięgło powinno się przełączyć, aby umożliwić dopływ paliwa i rozruch.

Procedura diagnostyczna i naprawcza:

  1. Test siłownika: Podaj napięcie dodatkowym przewodem bezpośrednio z + akumulatora na zacisk siłownika. Przedtem odłącz przewód, który normalnie dochodzi do siłownika, aby uniknąć zwarcia do masy. Jeśli dźwignia gaszenia zmieni pozycję, oznacza to, że mechanizm zewnętrzny siłownika jest sprawny. W takim przypadku silnik powinien dać się uruchomić po włączeniu rozrusznika. Odłączenie przewodu powinno skutkować przerwaniem pracy silnika.
  2. Sprawdzenie instalacji: Jeżeli siłownik działa tylko w jedną stronę (np. pozwala na wyłączenie, ale nie na uruchomienie silnika, ponieważ nie dochodzi do niego napięcie przy włączaniu stacyjki), problem leży w instalacji elektrycznej. Bez schematu elektrycznego ustalenie miejsca przerwania zasilania może być trudne.
  3. Tymczasowe rozwiązanie: Można tymczasowo podłączyć siłownik „na krótko”, pobierając napięcie z bezpieczników, co powinno umożliwić normalne działanie.

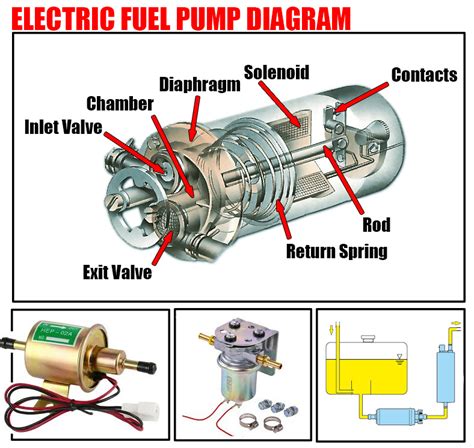

Diagram showing an electric solenoid connected to a fuel pump, illustrating its operation in fuel cutoff

Diagnostyka świec żarowych w traktorkach Iseki

W traktorkach Iseki, podobnie jak w wielu innych silnikach wysokoprężnych, świece żarowe są kluczowe dla zimnego rozruchu. W niektórych modelach Iseki połączenie świec żarowych jest szeregowe przez element grzejny (tzw. "spirala").

Jeżeli wszystkie świece są przepalone, spiralka się nie rozgrzeje. Jeśli nie wszystkie świece grzeją, czas nagrzewania spirali wydłuży się proporcjonalnie do liczby niesprawnych świec. Do sprawdzenia świec żarowych można odłączyć przewody od świec, przykręcić do ich końca cieniutkie druciki i delikatnie dotknąć końcówkę świecy na włączonym grzaniu. Przy sprawnej świecy powinna przeskoczyć iskra, co oznacza, że pobiera prąd i grzeje.

Diagram illustrating series connection of glow plugs in an engine

Poszukiwanie i interpretacja schematów elektrycznych Iseki

Posiadanie instrukcji serwisowej i schematu elektrycznego jest nieocenione przy diagnozowaniu problemów. Jednak w przypadku traktorków Iseki, schematy mogą być skomplikowane i zawierać "szlaczki i krzaczki po japońsku", co utrudnia ich interpretację osobom niezaznajomionym z japońską terminologią techniczną.

Warto poszukać przetłumaczonych instrukcji lub skorzystać z pomocy specjalistów, którzy potrafią rozszyfrować takie schematy, aby właściwie zidentyfikować i naprawić usterki w instalacji elektrycznej, w tym w obwodzie stacyjki.

Przykłady kompatybilności części dla traktorków Iseki

Niektóre części zamienne do traktorków Iseki mogą być kompatybilne z komponentami innych marek, co ułatwia ich dostępność. Na przykład, istnieją części pasujące do modeli Iseki CM7216H i CM7220H, które są również używane w traktorkach Castel Garden XT140HD, XT170HD, XT200HD oraz Stiga Estate 6102HW, Estate 6122HW, Estate 7122HWS, Estate Pro 20.

Chociaż ta informacja nie dotyczy bezpośrednio stacyjek, podkreśla fakt, że rynek części zamiennych do traktorków jest często współdzielony, co może pomóc w poszukiwaniu odpowiednich komponentów elektrycznych.
