Zrozumienie schematu elektrycznego ciągnika, a w szczególności traktorka kosiarki Iseki, jest niezbędne do jego konserwacji i naprawy. Schemat okablowania pełni rolę planu układów elektrycznych urządzenia, co jest kluczowe dla właścicieli i techników. Pozwala to na efektywne przeprowadzanie konserwacji i napraw, szczególnie w przypadku kompaktowych ciągników, takich jak Iseki TX1300 i TX1500, a także modeli kosiarek Iseki CM7216H i CM7220H.
Elementy instalacji elektrycznej w traktorkach kosiarkach
Każda kosiarka spalinowa, elektryczna czy traktorek ogrodowy posiada system elektryczny, który odpowiada za określone funkcje. W kosiarkach i traktorkach możemy spotkać takie elementy jak:
- Elektryczne rozruszniki silnika
- Solenoidy (elektromagnesy)
- Stacyjki
- Światła
- Różnego rodzaju czujniki
- Regulatory napięcia
Wszystkie te komponenty połączone są ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli, które przesyłają sygnały elektryczne. Jest to kolejny podstawowy element traktorka, który jest wyposażony w rozrusznik elektryczny. Ich zadaniem jest uruchomienie, inicjowanie lub też kończenie danego procesu. Działają w różnych konfiguracjach oraz różnych ustawieniach, zawsze jednak w systemie zero-jedynkowym.
Charakterystyka stacyjek i oznaczenia pinów
Dostępne są szczegółowe opisy stacyjek w traktorkach różnych marek, w tym Craftsman, Husqvarna, Murray czy MTD. Zazwyczaj stacyjki posiadają określone oznaczenia pinów, które są uniwersalne dla wielu producentów i ułatwiają prawidłowe podłączenie:
- G (Ground) - masa
- L (Lights) - światła
- B (Battery) - zasilanie z akumulatora
- S (Start) - rozrusznik
- M (Magneto/Ignition) - zapłon (gaszenie silnika)
Często spotykane są stacyjki 4- i 5-pinowe. Zrozumienie tych oznaczeń jest kluczowe przy podłączaniu nowej stacyjki.
Praktyczne zastosowania stacyjek w Iseki
Niektóre części, w tym stacyjki, pasują do różnych modeli traktorków. Przykładowo, stacyjki mogą być kompatybilne z:
- Castel Garden XT140HD, XT170HD, XT200HD
- Iseki CM7216H, CM7220H
- Stiga Estate 6102HW, Estate 6122HW, Etate 7122HWS, Esate Pro 20
W przypadku wymiany stacyjki należy zawsze upewnić się co do kompatybilności zamiennika z danym modelem traktorka.
Diagnostyka i rozwiązywanie problemów z zapłonem

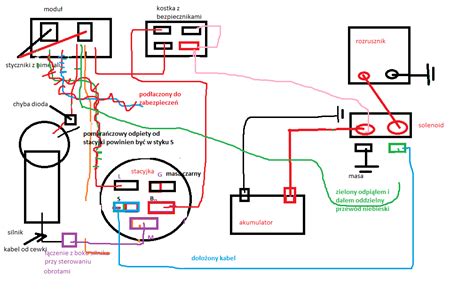

W przypadku problemów z uruchomieniem silnika lub jego gaszeniem, często przyczyną może być uszkodzona stacyjka lub przerwana instalacja elektryczna. Przykładem takiej sytuacji jest problem napotkany przez użytkownika traktorka Countax, gdzie po uszkodzeniu oryginalnej stacyjki i zakupie uniwersalnej, wystąpiło zwarcie powodujące spalenie bezpiecznika. Próba zamiany przewodów L i G okazała się niewystarczająca bez szczegółowego schematu.

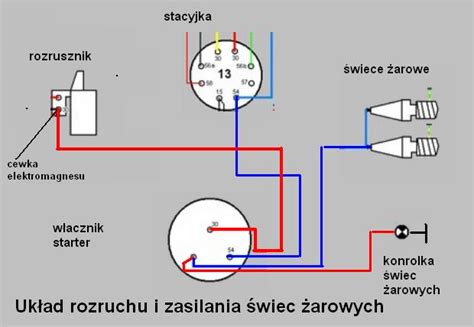

Jeśli silnik nie chce odpalić po rozmontowaniu deski rozdzielczej, przyczyną może być awaria elektryki, a niekoniecznie pompy wtryskowej. W jednym z przypadków ustalono, że za gaszenie i uruchamianie silnika odpowiedzialny jest siłownik elektryczny, zamontowany przy pompie i połączony z nią cięgłem. Siłownik ten, pociągając krótkie ramię, odcina dopływ paliwa, gasząc silnik. Przy włączeniu stacyjki cięgło powinno się przełączyć, ale w opisanym przypadku pozostawało w trybie wyłączenia silnika z powodu braku napięcia.
Kroki diagnostyczne:
- Sprawdzenie siłownika: Aby sprawdzić siłownik, można podać napięcie dodatkowym przewodem bezpośrednio z plusa akumulatora na zacisk siłownika. Należy wcześniej odłączyć przewód dochodzący do siłownika, aby wykluczyć zwarcie do masy. Jeśli dźwignia gaszenia zmieni pozycję, mechanizm zewnętrzny jest sprawny i silnik powinien dać się uruchomić po włączeniu rozrusznika. Odłączenie przewodu powinno skutkować przerwaniem pracy silnika.
- Weryfikacja instalacji: Jeżeli siłownik działa poprawnie po bezpośrednim podaniu napięcia, problem leży w instalacji elektrycznej. Brak napięcia na siłowniku w momencie włączania stacyjki wskazuje na przerwę w obwodzie. Bez schematu trudno jest ustalić, w którym miejscu nastąpiło przerwanie zasilania.
- Tymczasowe rozwiązanie: W przypadku awarii zasilania siłownika, można tymczasowo podłączyć napięcie "na krótko", np. z bezpieczników. Jest to jednak rozwiązanie tymczasowe i wymaga w przyszłości naprawy zgodnie ze schematem elektrycznym.
Znaczenie schematów elektrycznych
Brak schematu elektrycznego znacząco utrudnia diagnostykę i naprawę. W przypadku uniwersalnych stacyjek, gdzie na starej brakowało oznaczeń, a nowa powoduje zwarcie, schemat jest niezbędny do prawidłowego podłączenia. Na schemacie często występują oznaczenia takie jak S i S+, ale może brakować L. Sugerując się schematem, można podłączyć stacyjkę, np. S+/L. Do momentu włączania rozrusznika zazwyczaj wszystko działa poprawnie, jednak dalsze działanie wymaga dokładnego zrozumienia całego układu.
