Artykuł ten ma na celu przedstawienie schematów i ogólnych zasad podłączania stacyjek w maszynach budowlanych, ze szczególnym uwzględnieniem koparko-ładowarek JCB (modele 2CX, 3CX, 4CX) oraz innych maszyn, w których stosowane są stacyjki 10-pinowe. Podłączenie stacyjki w koparce jest kluczowe dla prawidłowego funkcjonowania maszyny, ponieważ odpowiada za zasilanie wielu obwodów elektrycznych, w tym rozruchu, żarzenia świec, zasilania modułów oraz innych odbiorników.
Podstawowe zasady podłączania stacyjki
W przypadku wymiany stacyjki lub problemów z instalacją, kluczowe jest prawidłowe zidentyfikowanie przewodów i ich połączenie z odpowiednimi pinami stacyjki. Często problemem jest rozpadnięta kostka lub poprzerabiana instalacja elektryczna, co prowadzi do trudności w ustaleniu kolejności podłączenia.
Zazwyczaj przewody do stacyjki obejmują:
- Zasilanie (stały plus) - najczęściej gruby czerwony przewód.
- ACC/AUX - zasilanie akcesoriów, np. radia.
- IGN/15 - zasilanie po zapłonie.
- START/50 - przewód do rozrusznika.
- HTR - zasilanie żarzenia (świec lub płomienicy).
- P - pozycja parkowania lub inne funkcje.
- Inne przewody odpowiadające za dodatkowe funkcje w zależności od modelu i wyposażenia maszyny.
Jeśli nie ma opisanych numerów pinów lub kolorów przewodów, można je zidentyfikować, korzystając z miernika. Stały plus można znaleźć, szukając przewodu, na którym zawsze jest napięcie. Następnie, dotykając nim kolejno do pozostałych przewodów, można zidentyfikować funkcje takie jak zapłon (zapalające się kontrolki) czy rozruch (uruchomienie rozrusznika).
Specyfika podłączenia stacyjki w JCB

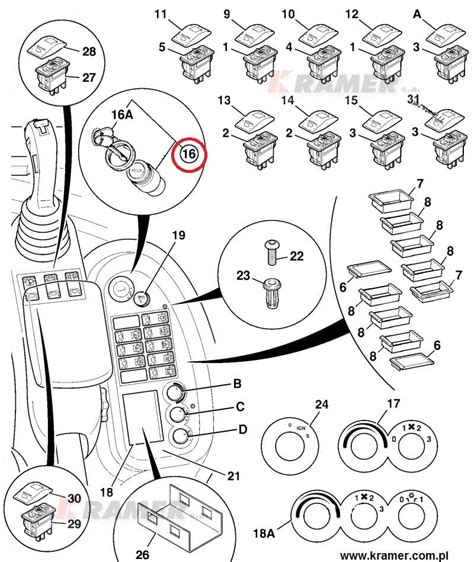

W koparkach JCB (np. 2CX, 3CX, 4CX, 525, 530, 540) od 1992 roku schematy podłączenia stacyjki są często poszukiwane ze względu na awarie lub modyfikacje instalacji. Oryginalne stacyjki są podłączane na kostki, jednak zdarzają się przeróbki na zwykłe wtyczki.
W przypadku maszyn JCB, szczególnie tych starszych (np. z 1991 czy 1995 roku), instalacja elektryczna może być mocno zmodyfikowana lub uszkodzona. Typowe problemy obejmują brak zasilania na bezpiecznikach, problemy z oświetleniem, kierunkowskazami czy deską rozdzielczą. W takich sytuacjach niezbędny jest szczegółowy schemat elektryczny konkretnego modelu i roku produkcji maszyny.
Przykładowe oznaczenia pinów i ich funkcje (ogólne dla stacyjek 10-pinowych):
- 30: Stałe zasilanie (+12V lub +24V z akumulatora).
- 50: Zasilanie rozrusznika (sygnał "START").
- 15: Zasilanie po zapłonie (IGN - Ignition).
- P: Zasilanie w pozycji parking (ACC - Akcesoria).
- 16: Często używane jako zasilanie żarzenia (HTR - Heater) lub dodatkowy obwód.
- Inne piny mogą odpowiadać za takie funkcje jak: zasilanie wentylatorów, cewek, czy modułów sterujących.
W starszych maszynach JCB, kluczyk w odpowiednim położeniu uruchamia nie tylko rozrusznik, ale także żarzenie świec lub płomienicy. Niewłaściwe podłączenie tych obwodów może prowadzić do uszkodzenia stacyjki z powodu ciągłego przepływu prądu.
Usterki instalacji elektrycznej w maszynach budowlanych
Rozwiązywanie problemów z instalacją elektryczną i stacyjką
Częste problemy z instalacją w JCB to:
- Brak ładowania: Może być spowodowany uszkodzeniem alternatora, uszkodzoną diodą wzbudzenia w mostku prostowniczym lub problemami z okablowaniem. W JCB 540 140 z 2016 roku, mimo nowego alternatora, problem może nadal występować. W przypadku JCB JS130 z 2004 roku, gdzie po zmianie rozrusznika na nowy z tylko jednym wejściem na zapłon, pozostałe dwa cienkie przewody (z oryginalnego rozrusznika) mogą odpowiadać za sterowanie cewką gaszenia lub inne funkcje.
- Problemy z rozruchem: Jeśli rozrusznik nie kręci po przekręceniu stacyjki w pozycję start (np. Opel Vectra C 2004 z silnikiem Z19DT), może brakować połączenia z magistralą CAN sterownika. W JCB 4CX 2013 ciężko odpalającym na zimno, problemem może być brak wysterowania przekaźnika sterującego grzałką w kolektorze. Warto sprawdzić, w którym położeniu stacyjki powinno następować podgrzewanie.
- Uszkodzone przewody masowe: Mogą prowadzić do topienia się izolacji i uszkodzenia innych przewodów, jak to miało miejsce w Zetorze 5211.
- Błędy immobilizera: W Mercedesie Viano W639 komunikat "START ERROR" może wskazywać na problem z immobilizerem (sterownik pod deską rozdzielczą po prawej stronie kierownicy) lub uszkodzoną wiązką kabli koło akumulatora.
Diagnostyka i konserwacja
W przypadku awarii stacyjki lub problemów z instalacją elektryczną, zaleca się dokładne sprawdzenie wszystkich połączeń, bezpieczników oraz samych komponentów (stacyjki, przekaźników, alternatora). Pomiary napięcia i ciągłości obwodów za pomocą multimetru są niezbędne. W maszynach z zaawansowaną elektroniką, jak np. JCB 4CX z 2003 roku (zmieniające się kontrolki "circle crab"), diagnostyka może wymagać specjalistycznego sprzętu.
Zawsze należy upewnić się, że przewody mają odpowiedni przekrój. Przy napięciu 12V i prądzie około 10A (np. dla dwóch lamp H3), zaleca się przewody o przekroju 2.5mm2 do włącznika i 1.5mm2 na lampy, aby zapewnić odpowiedni zapas mocy i uniknąć przegrzewania.
Brak schematu połączeń dla konkretnego modelu, zwłaszcza gdy kostka stacyjki jest uszkodzona, może być dużym wyzwaniem. W takich sytuacjach pomocne jest poszukiwanie schematów serwisowych dedykowanych dla danego numeru seryjnego (S/N lub Product Identification Number) maszyny, co często umożliwia precyzyjne dopasowanie i naprawę instalacji.
