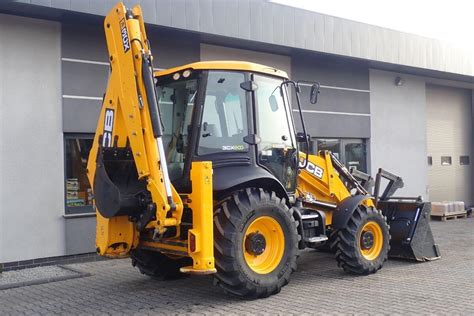

Most napędowy w koparko-ładowarce, czy to modelu JCB 3CX, czy CAT 428, stanowi jeden z najbardziej złożonych i intensywnie eksploatowanych podzespołów. W przeciwieństwie do prostych konstrukcji starszych traktorów, współczesny most napędowy to zaawansowany system mechaniczny, który musi jednocześnie realizować trzy kluczowe funkcje: dźwigać ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić wysoki moment obrotowy ze skrzyni biegów na koła oraz umożliwiać skręt. Awaria któregokolwiek z jego wewnętrznych elementów, takich jak mechanizm różnicowy czy zwolnica planetarna, prowadzi do kosztownych napraw i unieruchomienia maszyny.
Budowa mostu napędowego
Most napędowy składa się z centralnej obudowy, zwanej "główką", oraz dwóch bocznych elementów, zwanych "pochwami", w których znajdują się półosie. W centralnej części mostu ("główce") zachodzi proces rozdziału napędu.
Przekładnia główna
Napęd z wału napędowego trafia na wałek ataku, który jest małym kołem zębatym o stożkowym, hipoidalnym kształcie. Wałek ten wprawia w ruch znacznie większe koło talerzowe. Ten etap zapewnia pierwszą, znaczącą redukcję prędkości obrotowej, co przekłada się na zwiększenie momentu obrotowego, a także zmienia kierunek napędu o 90 stopni.
Anatomia awarii przekładni głównej
Elementy przekładni głównej pracują w warunkach ekstremalnych nacisków. Typowe objawy awarii to głośne "wycie" lub "huczenie" z mostu, które nasila się wraz ze wzrostem prędkości jazdy. Najczęstszymi przyczynami są zużycie łożysk wałka ataku, prowadzące do luzów i nieprawidłowej geometrii zazębienia, lub praca na starym, zanieczyszczonym oleju mostowym.
Mechanizm różnicowy
Koło talerzowe nie jest bezpośrednio połączone z półosiami, lecz z koszem mechanizmu różnicowego. Mechanizm ten jest niezbędny podczas skręcania, ponieważ koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę i musi obracać się wolniej niż koło po zewnętrznej stronie. Bez mechanizmu różnicowego jedno z kół ślizgałoby się, powodując zużycie opon i naprężenia w moście.
Jak działa mechanizm różnicowy?
Wewnątrz kosza mechanizmu różnicowego znajdują się małe koła zębate, zwane satelitami. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią. Wadą standardowego mechanizmu różnicowego jest tendencja do przekazywania momentu obrotowego tam, gdzie jest mniejszy opór. Jeśli jedno koło straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony, co uniemożliwi ruch.
Blokada mechanizmu różnicowego
Aby rozwiązać problem utraty przyczepności, stosuje się blokadę mechanizmu różnicowego. Blokada 100%, aktywowana przez operatora, mechanicznie spina oba koła koronowe, zapewniając ich równą prędkość obrotową. Mechanizmy o ograniczonym poślizgu (LSD) działają automatycznie i często wymagają specjalnych olejów z modyfikatorami tarcia, takich jak olej JCB Axle Oil HP Plus - HPD.
Objawy i przyczyny awarii mechanizmu różnicowego
Objawami awarii mogą być głośne, metaliczne stuki i zgrzyty podczas skręcania, problemy z włączaniem blokady lub jej "trzymaniem" na zakrętach. Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów satelitów, co często jest spowodowane pracą na oponach o różnym stopniu zużycia lub gwałtownymi obciążeniami przy włączonej blokadzie.
Półosie napędowe
Po tym, jak mechanizm różnicowy rozdzielił napęd, moc musi zostać przeniesiona do kół. W maszynach budowlanych odbywa się to za pomocą półosi napędowych - długich, stalowych wałów biegnących wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu z kół koronowych mechanizmu różnicowego do zwolnic planetarnych w piaście koła.
Anatomia awarii półosi
Półoś napędowa jest zaprojektowana jako element bezpieczeństwa w układzie napędowym. Najczęstszą przyczyną jej uszkodzenia jest gwałtowne obciążenie udarowe, na przykład gdy jedno koło buksuje w błocie i nagle odzyskuje przyczepność na twardym podłożu.
Zwolnice planetarne
Zwolnice planetarne stanowią kluczowy i niezwykle efektywny element mostu napędowego w ciężkich maszynach. Umożliwiają one przeniesienie ogromnego momentu obrotowego potrzebnego do pracy maszyny bez konieczności stosowania nadmiernie grubych i ciężkich półosi oraz mechanizmu różnicowego. Ostatni etap redukcji prędkości i zwielokrotnienia siły został przeniesiony do piasty koła.
Jak działają zwolnice planetarne?

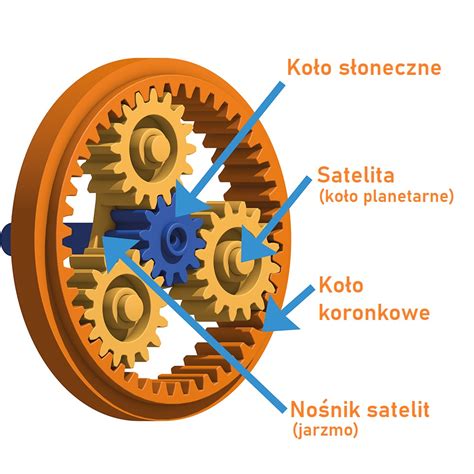

Półoś napędowa jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym. Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów. Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest przymocowane do obudowy mostu. Satelity są osadzone w masywnym jarzmie, które jest połączone bezpośrednio z piastą koła. Efektem jest zamiana szybkiego obrotu półosi o małym momencie obrotowym na bardzo wolny, ale potężny obrót jarzma i koła.
Objawy i przyczyny awarii zwolnic planetarnych
Objawy awarii to głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się podczas skręcania pod obciążeniem, a także gwałtowny wzrost temperatury w piaście. Główną przyczyną awarii jest niewłaściwe smarowanie. Zwolnica jest układem zamkniętym, smarowanym tym samym olejem co mechanizm różnicowy. Wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe, np. typu duo-cone) prowadzi do jego niedoboru. Inne przyczyny to awaria łożysk, która może powodować utratę osiowości satelitów i ich niewłaściwą pracę, prowadzącą do powstawania wżerów i wyłamania zębów. Zniszczenie kół zębatych może nastąpić w wyniku pracy pod kątem z powodu uszkodzonych łożysk.
Diagnostyka stanu mostu napędowego
Most napędowy jest układem zamkniętym, smarowanym olejem. Stan tego oleju jest kluczowym wskaźnikiem diagnostycznym.
Analiza oleju mostowego
Podczas każdej wymiany oleju należy dokładnie obejrzeć korek spustowy, który zazwyczaj jest magnetyczny:
- "Szary Pył" lub "Jeżyk": Niewielka ilość drobnego, stalowego pyłu tworzącego na magnesie "jeżyka" jest normalnym zjawiskiem, świadczącym o naturalnym zużyciu.
- Błyszczące, Srebrne Płatki: Bardzo niepokojący znak. Są to najczęściej resztki zniszczonych łożysk (np. wałka ataku lub łożysk stożkowych w zwolnicy), a nie opiłki z kół zębatych.
- Duże Kawałki Stali: Wskazują na katastrofalną awarię, mogą to być fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
- Ciemny, Czarny Szlam (jak pasta): Nie są to opiłki metalowe, lecz produkt degradacji oleju i uszczelnień.
Częste problemy i ich przyczyny
- Praca na niskim poziomie oleju: Spowodowana wyciekami.
- Różne rozmiary opon: Montaż opon o różnym stopniu zużycia lub różnym rozmiarze na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost, co przyspiesza jego zużycie.
Pytania i odpowiedzi
- Pytanie: Moja maszyna "głośno wyje" podczas jazdy. Co to może być?
Odpowiedź: Głośne wycie z mostu, nasilające się wraz z prędkością, zazwyczaj wskazuje na zużycie łożysk wałka ataku lub problem z zazębieniem kół zębatych w przekładni głównej. - Pytanie: Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
Odpowiedź: Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zastosowania niewłaściwego oleju (bez odpowiednich dodatków LSD). Tarczki cierne mogą się "sklejać", powodując szarpnięcia. - Pytanie: Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?
Odpowiedź: Na 99% jest to ukręcona półoś napędowa. - Pytanie: Czy mogę mieszać oleje przekładniowe różnych producentów?
Odpowiedź: Nie jest to zalecane. Mimo że oleje mogą mieć tę samą klasę specyfikacji (np. GL-5), mogą zawierać różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne i mogą negatywnie wpływać na pracę elementów układu. - Pytanie: Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
Odpowiedź: Tak, olej w moście napędowym należy wymieniać. Z czasem ulega on zużyciu chemicznemu (traci właściwości ochronne, np. EP) i gromadzi zanieczyszczenia, takie jak opiłki metalowe czy woda pochodząca z kondensacji.
Jak obsługiwać koparko-ładowarkę | Szkolenie z obsługi koparko-ładowarki
Most napędowy to skomplikowany system. Regularna kontrola stanu oleju i stosowanie płynów o odpowiedniej specyfikacji to najtańsze ubezpieczenie przed kosztownym remontem. W przypadku awarii, dostępna jest szeroka gama części zamiennych, obejmująca wałki ataku, koła talerzowe, kompletne mechanizmy różnicowe, satelity oraz zestawy naprawcze zwolnic planetarnych. Należy również pamiętać o ochronie układu hamulcowego za pomocą odpowiednich filtrów i uszczelnień.
