Problemy z układem rozrządu w silnikach, zwłaszcza tych pracujących pod dużym obciążeniem w maszynach rolniczych i budowlanych, mogą prowadzić do poważnych awarii. Jednym z kluczowych elementów wpływających na prawidłową pracę silnika jest synchronizacja pracy wału korbowego, wałka rozrządu i pompy wtryskowej. W przypadku silników Perkins 4-cylindrowych, stosowanych między innymi w maszynach JCB, prawidłowe ustawienie tych podzespołów jest absolutnie niezbędne dla zapewnienia mocy i kultury pracy jednostki napędowej.
Objawy nieprawidłowo ustawionego rozrządu
Użytkownicy maszyn wyposażonych w silniki Perkins często zgłaszają szereg problemów, które mogą wskazywać na nieprawidłowości w układzie rozrządu. Do najczęściej wymienianych należą:
- Trudności z uruchomieniem silnika (długie kręcenie rozrusznikiem).
- Nierówna praca silnika, falowanie obrotów.
- Brak reakcji na dźwignię gazu, spadek mocy.
- Utrata mocy, zwłaszcza po rozgrzaniu silnika.
- Biały lub szary dym z układu wydechowego, czasem z niebieskawą poświatą.
- Nadmierne zużycie paliwa.
- Głośna praca silnika, stukanie z okolic pokrywy zaworów.
Jedna z sytuacji opisanych przez użytkownika wskazuje na uszkodzenie tulejki pośredniego koła zębatego, co doprowadziło do zniszczenia zębów koła pompy hydraulicznej, zębów wału korbowego i przestawienia rozrządu. To przykład, jak pozornie niewielka usterka może spowodować kaskadę uszkodzeń.
Ustawianie rozrządu w silnikach Perkins
Kluczowym elementem prawidłowego ustawienia rozrządu jest synchronizacja znaków na kołach zębatych oraz ustawienie pompy wtryskowej na właściwy kąt wtrysku. W przypadku silników Perkins 4-cylindrowych z pompą wtryskową Delphi-Lucas, często stosuje się różne metody ustawienia, w zależności od typu pompy i jej montażu.
Ustawienie pompy wtryskowej na "0" (GZP)
Wiele silników Perkins, zwłaszcza nowszych generacji z pompami rotacyjnymi Delphi-Lucas bez klina na kole, wymaga ustawienia pompy na tzw. pozycję "0" (GZP - Górne martwe położenie tłoka pierwszego cylindra w fazie wtrysku). Proces ten zazwyczaj wygląda następująco:
- Odkręć boczną śrubę w obudowie pompy wtryskowej (często z owalną podkładką, na klucz 15).
- Kręć wałkiem pompy, aż w otworze po śrubie pojawi się odciśnięty ślad od końcówki tej śruby.
- Ustaw otwór i znak centrycznie względem siebie.
- Zsuń podkładkę i wkręć śrubę z powrotem, mocno dokręcając. W ten sposób pompa zostaje zablokowana w pozycji "0".
Po ustawieniu pompy, należy zamontować ją w silniku i dokręcić koło rozrządu. Ważne jest, aby upewnić się, że pompa po regeneracji nie jest zablokowana fabryczną blokadą, a wałek pompy daje się swobodnie obracać.
Ustawianie kół zębatych na znaki

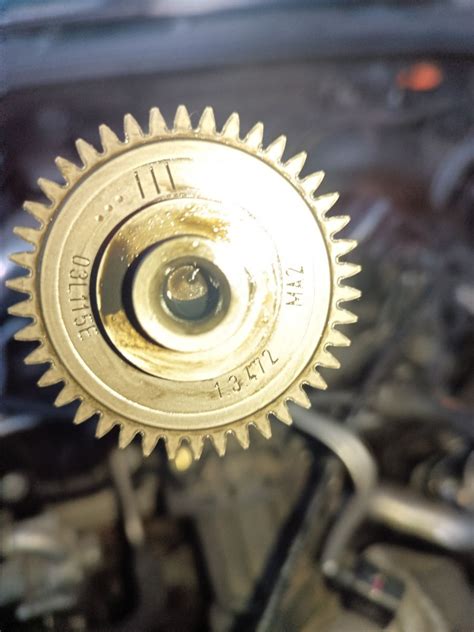

Po ustawieniu pompy wtryskowej, należy zająć się synchronizacją kół zębatych wału korbowego, wałka rozrządu i pośredniego koła zębatego. Każde z tych kół posiada specjalne znaki, które muszą się pokrywać w odpowiednich pozycjach.
- Koło wałka rozrządu: Otwór w kole wałka (po lewej stronie) powinien być w pozycji na godzinę 3:00 i pokrywać się z otworem w obudowie pod nim.
- Wał korbowy: Otwór zerujący (GZP) wału korbowego jest widoczny w obudowie rozrządu pomiędzy kołami wałka i pośrednim.
- Pośrednie koło zębate: Jest to koło spinające pozostałe elementy napędu. Należy sprawdzić jego stan techniczny, zwłaszcza brak luzów na panewce, ponieważ jego zużycie może powodować hałas i nieprawidłowości w pracy rozrządu.
Niektórzy mechanicy twierdzą, że znaki na kołach zębatych muszą pokrywać się tylko podczas składania silnika, a następnie "rozjeżdżają się" i ponownie pokrywają po około 37 obrotach wału korbowego. W takich przypadkach kluczowe jest ustawienie pompy wtryskowej na właściwy kąt wtrysku.
Diagnostyka problemów z silnikiem Perkins
W przypadku występowania opisanych objawów, oprócz sprawdzenia ustawienia rozrządu, warto rozważyć inne potencjalne przyczyny problemów:
Stan wtryskiwaczy
Lejące lub niesprawne wtryskiwacze mogą być przyczyną nie tylko utraty mocy, ale także szybszego zużycia pierścieni tłokowych i tulei cylindrowych. W jednym z opisanych przypadków, właśnie lejące wtryski doprowadziły do uszkodzenia pierścieni na tłokach i tulejach, co skutkowało koniecznością kapitalnego remontu silnika. Brak dymienia nie zawsze wyklucza problem z wtryskiwaczami; czasami objawy mogą być subtelne.
Ciśnienie sprężania
Niskie ciśnienie sprężania na cylindrach jest bezpośrednim wskaźnikiem poważnych problemów z silnikiem, takich jak zużycie pierścieni tłokowych, uszkodzone tłoki lub tuleje, a także nieszczelne zawory. W przypadku stwierdzenia niskiego ciśnienia (np. 8 bar na jednym cylindrze przy 18-20 bar na pozostałych), silnik wymaga generalnego remontu.
Stan wałka rozrządu i krzywek
Zużyte krzywki na wałku rozrządu mogą prowadzić do nieprawidłowej pracy zaworów, co objawia się między innymi nierówną pracą silnika i spadkiem mocy. Jest to poważna usterka wymagająca wymiany wałka rozrządu.
Pompa olejowa
Pompa olejowa, zwłaszcza jej wewnętrzny zawór nadmiarowy, musi być ustawiona fabrycznie. Jej nieprawidłowe działanie może wpływać na ciśnienie oleju, co z kolei może prowadzić do uszkodzeń innych elementów silnika, w tym panewek wałka rozrządu.
Układ chłodzenia
Choć nie bezpośrednio związany z rozrządem, prawidłowe działanie układu chłodzenia jest kluczowe dla długowieczności silnika. Należy regularnie sprawdzać poziom płynu chłodniczego i wymieniać go zgodnie z zaleceniami producenta. Stosowanie profesjonalnych płynów z dodatkami UV ułatwia wykrycie ewentualnych wycieków.
Perkins Technology Choices - Fuel Injection
Podsumowanie i zalecenia
Prawidłowe ustawienie rozrządu w silnikach Perkins 4-cylindrowych, zwłaszcza w maszynach JCB, jest skomplikowanym procesem wymagającym precyzji i wiedzy. W przypadku problemów z uruchomieniem, mocą czy kulturą pracy silnika, należy w pierwszej kolejności zweryfikować ustawienie pompy wtryskowej i synchronizację kół zębatych. Warto również dokładnie zbadać stan wtryskiwaczy oraz zmierzyć ciśnienie sprężania na cylindrach.
Jeśli samodzielne diagnozowanie i naprawa stają się zbyt skomplikowane, zaleca się skorzystanie z usług profesjonalnego serwisu, który dysponuje odpowiednim sprzętem i doświadczeniem. W przypadku silników Perkins, autoryzowane serwisy, takie jak BU Power, mogą stanowić cenne źródło pomocy i fachowej wiedzy.
