Właściciele koparko-ładowarek JCB 3CX, w szczególności modeli z lat 1997 i 2006, często zgłaszają problemy z elektryką dotyczące oświetlenia. Zrozumienie schematu elektrycznego świateł mijania i drogowych jest kluczowe dla skutecznej diagnostyki i naprawy. Poniższy artykuł przedstawia typowe usterki, metody ich lokalizacji oraz możliwe rozwiązania.
Typowe Problemy z Oświetleniem w JCB 3CX
Brak świateł roboczych przednich i tylnych, a także świateł mijania i drogowych, przy działających jedynie światłach postojowych, to częsty problem w JCB 3CX. Światła drogowe (długie) mogą działać tylko wtedy, gdy dźwignia od ich załączania jest trzymana w górze. Gdy włączy się tryb stałego świecenia, światła te nie działają. W niektórych przypadkach obserwuje się również, że światła przeciwmgielne nie załączają się, co sygnalizuje niezaświecający się przełącznik.
Diagnostyka i Lokalizacja Awarii
Sprawdzanie Bezpieczników i Przekaźników
Pierwszym krokiem w diagnostyce jest sprawdzenie bezpieczników, w tym również tych przy akumulatorze. Często problem może tkwić w tym, że "wygląda to tak, jakby nie docierał prąd do tych bezpieczników". Wskazuje to na konieczność dalszej weryfikacji. Zaleca się również sprawdzenie przekaźników oraz stacyjki. Bezpieczniki chronią przed przeciążeniem układu elektrycznego. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element.
Lokalizacja Skrzynek Bezpieczników
Skrzynka bezpieczników często znajduje się obok dźwigni ręcznego hamulca. W przypadku maszyn z silnikiem Dieselmax, bezpieczniki mogą znajdować się po lewej stronie przy kabinie, niedaleko wydechu. Właściciele JCB 3CX potwierdzają, że w ich maszynach "po lewej przy wydechu" znaleziono bezpieczniki, na wszystkich z nich było "przejście", co oznaczało obecność napięcia.
Śledzenie Drogi Napięcia

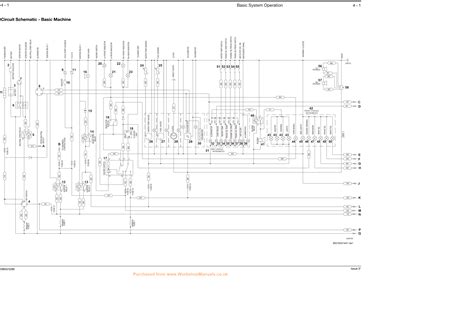

Śledząc drogę w instalacji elektrycznej, można znaleźć 12V na wyjściu włącznika. Następnie, bazując na schemacie (np. z sekcji Download), można dojść do bezpiecznika C9-C10, oznaczonego jako "main / dip beam", na którym również powinno być 12V. Brak napięcia na lampie pomimo obecności 12V na bezpiecznikach wskazuje na przerwę w obwodzie, która wymaga dalszego poszukiwania.
Typowe Przyczyny Awarii i Rozwiązania
Problemy z Przełącznikiem Wielofunkcyjnym ("Wajcha")
Częstą przyczyną problemów jest uszkodzenie tzw. "wajszki" od świateł/wycieraczek, która jest elementem nitowanym. Problem może tkwić w wewnętrznym mechanizmie przełączania między światłami długimi a mijania. W przypadku uszkodzenia tego elementu, którego wymiana na nowy jest często kosztowna, niektórzy użytkownicy decydują się na prowizoryczne, tymczasowe rozwiązania.
Jednym z takich rozwiązań było stworzenie dodatkowego przełącznika przez stycznik. Zasilanie do niego zostało pobrane z istniejącego wpięcia w instalację (np. pod tracker GPS byłego właściciela). Zaciski stycznika podłączono pod przewody w przełączniku od wycieraczek: wejście z czarnego przewodu bliżej mechanizmu ruchowego, a odejścia z żółtego przeciwległego i drugiego z białym w centrum podstawy przełącznika. Takie rozwiązanie sprawiło, że światła działały, jednak świeciły się cały czas od momentu przekręcenia stacyjki do jej wyłączenia, z dodatkowym opóźnieniem 2-3 sekund, po którym następuje "pstryknięcie" stycznika i zgaszenie świateł. Niestety, takie rozwiązanie uniemożliwia konwencjonalne wyłączanie świateł.

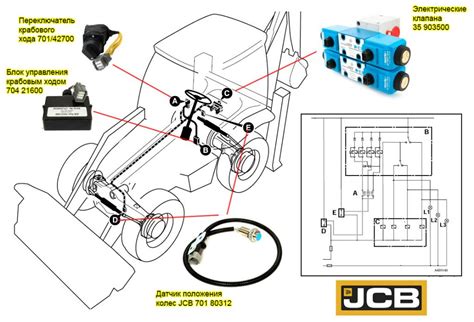

Przełącznik sterowania układem kierowniczym JCB – koparko-ładowarka 3CX
Złe Styki i Niskiej Jakości Przełączniki
Często problem rozwiązuje się po weryfikacji styków, które "lubią nie stykać", oraz przełączników przy kierownicy, które bywają niskiej jakości. Konieczne jest dokładne sprawdzenie wszystkich połączeń i ewentualne ich oczyszczenie lub wymiana.
Ważne Informacje dotyczące Instalacji Elektrycznej JCB 3CX
JCB 3CX to maszyna, która charakteryzuje się wysoką wydajnością i niezawodnością, ale jak każda maszyna, może mieć swoje słabe punkty w instalacji elektrycznej. W poniższym artykule przedstawiono typowe scenariusze problemów i wskazówki do ich rozwiązania. Dostępność szczegółowych schematów elektrycznych oraz lokalizacji skrzynek bezpieczników i przekaźników dla JCB 3CX jest kluczowa dla profesjonalnej diagnostyki i naprawy.
