Traktorki ogrodnicze marki Murray, szczególnie te produkowane około 2005 roku, często były wyposażane w niezawodne silniki Briggs & Stratton, w tym popularny model Briggs & Stratton Intek 15.5 HP Seria 4155. Posiadanie schematów elektrycznych i mechanicznych jest kluczowe dla prawidłowej diagnostyki, naprawy i konserwacji tych maszyn, zwłaszcza w przypadku problemów z instalacją elektryczną lub układem napędowym.

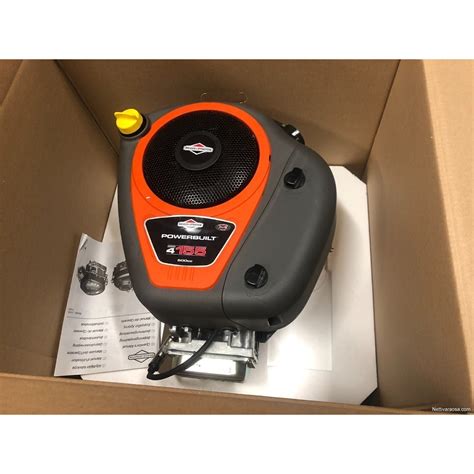

Charakterystyka silnika Briggs & Stratton Intek 15.5 HP (Seria 4155)
Silnik B&S Intek 4155 to wysokiej jakości jednocylindrowy, czterosuwowy silnik spalinowy, charakteryzujący się wysoką mocą i niezawodnością. Jest to jednostka górnozaworowa (OHV), chłodzona powietrzem, z wałem pionowym. Pojemność skokowa wynosi 500 cm³, a moment obrotowy brutto* (Nm) przy 3600 obr./min to 30,68 Nm.
Główne zalety silnika B&S Intek 4155:
- Wysoka moc: Charakteryzuje się wysoką mocą, co pozwala na napędzanie różnego rodzaju maszyn i urządzeń.
- Niski poziom hałasu: Jest cichy w porównaniu do innych silników spalinowych o podobnej mocy, co jest ważne w miejscach wymagających ciszy.
- Niskie zużycie paliwa: Zużywa stosunkowo niewiele paliwa, co przekłada się na niższe koszty użytkowania.
- Łatwość obsługi: Jest łatwy w obsłudze i wymaga niewielkiego nakładu pracy przy konserwacji.
- Wysoka niezawodność: Zbudowany z wysokiej jakości materiałów, co przekłada się na jego wysoką niezawodność i długą żywotność.
- Niskie emisje spalin: Silnik spełnia normy dotyczące emisji spalin, co oznacza, że jest bardziej przyjazny dla środowiska.
- Duża uniwersalność: Może być wykorzystywany w różnego rodzaju maszynach, takich jak kosiarki, agregaty prądotwórcze czy pompy wodne.
Kluczowe technologie i cechy:
- Filtr powietrza z wykładem filtrującym: Zapewnia ochronę przed przedostawaniem się zanieczyszczeń przenoszonych przez powietrze do silnika.
- AVS® - Anti-Vibration System: Opatentowany, liniowy układ wyważający, który eliminuje ruchy na boki, zmniejsza drgania i gwarantuje znacznie płynniejszą pracę.
- Tuleja żeliwna: Oferuje dodatkową integralność i trwałość, zapewniając odporność na zużycie i nadmierną eksploatację z jednoczesną usprawnioną kontrolą oleju.
- Technologia OHV: Optymalna wydajność zapewniająca dłuższą żywotność silnika i większe oszczędności paliwa.
- Elektroniczny układ zapłonowy Magnetron®: Gwarantuje bezobsługowe i łatwe uruchamianie silnika.
- Mechaniczny regulator obrotów: Reguluje prędkość silnika w celu zapewnienia bardziej przydatnej mocy w trudnych warunkach eksploatacji.
- Wysoka rurka wlewu oleju: Znacznie ułatwia konserwację silnika.
- Gaźnik pływakowy: Doskonałe osiągi dzięki optymalnemu doprowadzaniu paliwa, które poprawia możliwość uruchomienia silnika.
- Smarowanie rozbryzgowe: Zapewnia odpowiednie smarowanie w całej skrzyni korbowej w trakcie normalnej pracy.
- Większy moment obrotowy: Zapewnia większą moc, która przekłada się na zwiększenie wydajności sprzętu.
Dane techniczne silnika B&S Intek 4155:
- Model: 4155
- Typ silnika: Czterosuwowy, górnozaworowy OHV, chłodzony powietrzem, wał pionowy
- Moment obrotowy brutto* (Nm) przy 3600 obr./min: 30,68
- Pojemność skokowa: 500 cm³
- Typ wału: Wał pionowy
- Typ cylindra: Tuleja żeliwna
- Średnica cylindra: 90,5 mm
- Skok: 77,8 mm
- Pojemność układu olejowego: 1,4 L
- Zapłon: Elektroniczny
- Rozruch: Elektryczny
- Ciężar silnika suchego: 29,5 kg
- Wymiary (dł. x szer. x wys.): 479 x 393 x 327 mm
Zużycie paliwa (w litrach na godzinę przy 3600 rpm):
- Obciążenie 100%: 4,94 litra
- Obciążenie 75%: 3,48 litra
- Obciążenie 50%: 2,78 litra
- Obciążenie 25%: 1,82 litra
*Poziom mocy podawany dla momentu obrotowego brutto zgodnie z SAE J1940 według szacowania przez firmę Briggs & Stratton. Rzeczywista moc wyjściowa silnika zainstalowanego w maszynie końcowej będzie się różnić w zależności od wielu czynników.

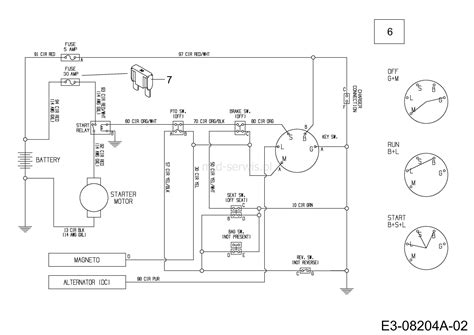

Instalacja elektryczna w traktorkach Murray
Instalacja elektryczna w traktorkach Murray, w tym w modelach z 2005 roku, jest zazwyczaj prosto zbudowana, ale jej prawidłowe funkcjonowanie jest kluczowe dla bezpieczeństwa i komfortu użytkowania. Typowe komponenty obejmują układ zapłonowy, układ rozruchu silnika, układ ładowania akumulatora oraz zabezpieczenia.
Typowe komponenty i ich połączenia:
- Stacyjka: Często posiada oznaczenia, które należy porównać ze schematem elektrycznym. Można ją sprawdzić multimetrem.
- Rozrusznik: W przypadku problemów z rozruchem, należy sprawdzić napięcie na rozruszniku oraz pobór prądu.
- Akumulator: Napięcie na pracującym silniku w granicach 13,5V jest prawidłowe dla akumulatora VRLA 20 Ah. Niektóre instalacje mogą posiadać kostkę wpinaną w czujnik akumulatora, sygnalizujący niski stan elektrolitu.
- Układ ładowania:
- Alternator/Cewki ładowania: Znajdują się pod kołem zamachowym. Ich wydajność zależy od ilości cewek i jest obliczana tak, aby nie przeładować akumulatora. Czerwony przewód zazwyczaj odpowiada za ładowanie, ale po drodze znajduje się dioda lub regulator.
- Regulator napięcia: Ważny element układu ładowania. W przypadku braku ładowania należy sprawdzić, czy nie jest uszkodzona dioda lub regulator. Odłączenie regulatora powinno zmienić ładowanie; jeśli nie ma zmiany, mostek (jeśli jest sterowany) może nie działać prawidłowo.
- Połączenie regulatora: Wskazano, że biały przewód z wyjścia regulatora napięcia może być podłączony bezpośrednio do akumulatora, z pominięciem bezpiecznika, co należy skorygować.
- Układ zapłonowy: Silnik B&S I/C ma cewkę zapłonową, którą gasi się przez zmasowanie, podobnie jak stacyjką. Niektóre układy zapłonowe typu "magneto" nie wymagają impulsatora, pobierając informację o położeniu wału z napięcia cewki zasilającej CDI.
- Wyłączniki bezpieczeństwa:
- Wyłącznik pod siedzeniem: Gasi silnik przez zmasowanie cewki zapłonowej.
- Moduł zabezpieczeń/przekaźnik: Jeśli silnik gaśnie po odłączeniu zasilania po stacyjce lub przy próbie włączenia biegu/noży, może to wskazywać na moduł zabezpieczeń lub przekaźnik w układzie bezpieczeństwa.
- Przełącznik PTO: W niektórych modelach jego awaria może wpływać na sterowanie rozrusznikiem.
- Solenoid: Elektrozawór wałka (np. niebieski przewód 597 w Ransomes motor triple 2005) może iść na przekaźnik lub w inne miejsce. Ważne jest jego prawidłowe podłączenie. Gaźnik może być z elektrozaworem, który jest zasilany z układu ładowania.
- Światła i akcesoria: Instalacja może obejmować światła mijania, stopu, kierunkowskazy, kontrolki oraz klakson. Oświetlenie może być dodane, jeśli oryginalnie go nie było; należy sprawdzić, czy instalacja posiada ukryte wyjścia. Możliwe jest wykorzystanie prądu z magneta do zasilania świateł, przy czym światła mogą świecić zawsze w czasie pracy silnika, aby zapewnić odpowiednie obciążenie magneta i zapobiec zbyt wysokiemu napięciu DC.
Problemy i rozwiązania w traktorkach Murray (ok. 2005)
Użytkownicy traktorków Murray często zgłaszają różnorodne problemy, zarówno elektryczne, jak i mechaniczne. Oto niektóre z nich i możliwe rozwiązania:
Problemy elektryczne:
- Brak iskry na świecy: Może wskazywać na uszkodzoną cewkę lub moduł zapłonowy. Należy sprawdzić układ zapłonowy.
- Brak ładowania akumulatora: Należy sprawdzić obwód ładowania, w tym uzwojenie pod kołem zamachowym, diody, regulator napięcia. Jeśli problemem jest brak ładowania, a uzwojenie mierzone omomierzem wydaje się sprawne, ponowny montaż może rozwiązać problem.
- Światła świecą po zgaszeniu silnika: Wskazuje to, że prąd czerpany jest z akumulatora, co jest normalne, jeśli instalacja jest tak zaprojektowana.
- Traktorek nie daje się zgasić w "normalny" sposób: Może to być spowodowane nieprawidłowym podłączeniem lub uszkodzeniem układu gaszenia silnika (np. cewki zapłonowej, stacyjki lub wyłączników bezpieczeństwa).
- Problem z przełącznikiem PTO (Power Take-Off): Może wymagać sprawdzenia połączeń lub wymiany.
- Uszkodzona stacyjka: Jest to częsta usterka, prowadząca do problemów z rozruchem lub gaszeniem silnika. Nową stacyjkę należy podłączyć zgodnie ze schematem, porównując oznaczenia i ewentualnie "przedzwaniając" styki multimetrem.
Problemy mechaniczne:
- Falujące obroty silnika: Może być spowodowane problemami z gaźnikiem (np. podłączeniem cięgien), regulatorem obrotów lub filtrami. Należy sprawdzić, czy cięgna gaźnika są prawidłowo podłączone i wyregulowane, szczególnie w silnikach Tecumseh OHV 11-17 KM.
- Problem z założeniem paska napędu jazdy/koszenia: Wymaga precyzyjnego ułożenia, zwłaszcza gdy jest ciasno. Nieprawidłowe założenie może uniemożliwić wciśnięcie sprzęgła i rozruch. W przypadku traktorka Murray Sentinel model 385011X50B może być ciasno.
- Sprężyna regulatora obrotów: Jej brak lub nieprawidłowe założenie (np. w Murray Sentinel) skutkuje nieprawidłowymi obrotami.
- Sprężyna naciągu napinacza: W Murray 14/40 pęknięcie lub nieprawidłowe zamocowanie sprężyny 165X76SE może powodować, że pedał sprzęgła/hamulca nie odbija.
- Problemy ze skrzynią biegów: Szarpanie, szumienie, brak biegów do przodu lub uszkodzone tryby (np. w Murray Sentinel 13/102 lub 125/102) wskazują na konieczność naprawy lub wymiany podzespołów skrzyni. Ważne jest sprawdzenie stanu oleju w skrzyni - w niektórych modelach (np. przekładnia) może to być 480 ml.
- Brak mocy podczas jazdy (po wymianie paska): W Murray symbol 40903x65a problem może tkwić w układzie napędowym lub innych elementach, które zostały zmienione.
- Luzy na wałku koła pasowego: Luz wzdłużny (np. 10mm) na wałku, na którym znajduje się koło pasowe, może wskazywać na zużycie.
- Cięgna gaźnika: W traktorku Murray z silnikiem Tecumseh brak lub nieprawidłowe podłączenie cięgien między gaźnikiem a regulatorem obrotów wymaga schematu lub zdjęć dla prawidłowego montażu.
Traktorek ogrodowy Murray – wymiana paska napędowego
Poszukiwanie schematów i części
Znalezienie schematów instalacji elektrycznych, katalogów części czy instrukcji obsługi do starszych modeli traktorków Murray, zwłaszcza z lat 2004-2006, może być wyzwaniem. Wiele osób polega na forach internetowych i społecznościach, gdzie użytkownicy dzielą się swoimi doświadczeniami i dokumentacją. Warto szukać instrukcji dedykowanych dla konkretnego modelu traktorka, np. Murray Yard King, Murray Sentinel, czy innych. W przypadku silników Briggs & Stratton, dokumentacja techniczna jest często dostępna na stronie producenta lub u autoryzowanych dealerów. Ważne jest, aby dokładnie zidentyfikować model i rok produkcji traktorka oraz silnika, gdyż schematy mogą się różnić nawet w podobnych seriach.
