Koparka jest złożoną maszyną budowlaną, której efektywność zależy od poprawnego funkcjonowania wszystkich zintegrowanych systemów. Wśród nich kluczowe znaczenie dla precyzji pracy ma mechanizm obrotu. Umożliwia on operatorowi pracę w różnych kierunkach bez konieczności przemieszczania całego podwozia, co jest niezbędne w ciasnych przestrzeniach i przy intensywnych robotach ziemnych.
Budowa układu obrotu
W koparkach typu Komatsu mechanizm obrotu nie jest pojedynczym komponentem, lecz zintegrowanym zespołem napędowym. W jego skład wchodzą:
- Silnik hydrauliczny (hydromotor): Górna część zespołu, która przekształca energię ciśnienia cieczy roboczej (oleju hydraulicznego) w energię mechaniczną.

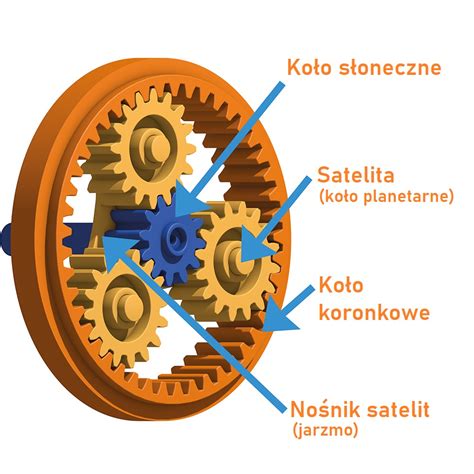

- Reduktor planetarny (przekładnia obrotu): Środkowa i największa część zespołu. Odpowiada za redukcję prędkości obrotowej silnika przy jednoczesnym zwiększeniu momentu obrotowego potrzebnego do poruszenia nadwozia.
- Pierścień obrotowy (łożysko wieńcowe): Znajduje się u podstawy nadwozia. Przejmuje duże obciążenia maszyny i umożliwia płynny obrót o 360 stopni.
- Zębnik: Element wyjściowy przekładni, który zazębia się z wieńcem obrotnicy, przekazując napęd na podwozie.
Zasada działania
Proces obrotu rozpoczyna się od pompy hydraulicznej, która poprzez rozdzielacz dostarcza olej pod wysokim ciśnieniem do silnika obrotu. Zależnie od sygnałów z joysticka, olej trafia do odpowiednich komór silnika, wymuszając ruch obrotowy wału. Przekładnia planetarna przenosi ten ruch na zębnik, który napiera na zęby pierścienia obrotowego, obracając tym samym całą górną część koparki względem podwozia.
Stabilność procesu zapewnia również przeciwwaga, która zbliża środek ciężkości maszyny do osi obrotu, zmniejszając opory i zapewniając stabilność dynamiczną podczas szybkiego manewrowania.
Hydraulic Jack 3D Animation
Diagnostyka i eksploatacja
Problemy z mechanizmem obrotu są jednymi z najbardziej uciążliwych awarii. Do najczęstszych objawów usterek należą:
- Brak siły obrotu: Maszyna ma trudności z obróceniem ramienia pod górę lub z pełną łyżką.
- „Dryfowanie” nadwozia: Nadwozie samoczynnie obraca się po zatrzymaniu joysticka, co jest szczególnie zauważalne na pochyłościach.
- Stuki i zgrzyty: Metaliczne dźwięki dochodzące z przekładni świadczą o mechanicznym zużyciu kół zębatych lub łożysk.
Kluczem do długiej żywotności systemu jest czystość oleju hydraulicznego. Zanieczyszczenia są główną przyczyną awarii silników hydraulicznych. Regularna wymiana filtrów oraz dbałość o smarowanie pierścienia obrotowego to podstawowe czynności serwisowe, które pozwalają uniknąć kosztownych napraw.
| Element | Funkcja |
|---|---|
| Silnik hydrauliczny | Źródło energii mechanicznej |
| Przekładnia planetarna | Zwiększenie momentu obrotowego |
| Pierścień obrotowy | Stabilne podparcie i płynny obrót |
