Koparka gąsienicowa JCB 8080 to maszyna budowlana o szerokim zastosowaniu, wymagająca precyzyjnego sterowania układami hydraulicznymi i mechanicznymi. Zrozumienie schematu sterowania jest kluczowe dla efektywnej i bezpiecznej eksploatacji, a także dla przeprowadzania ewentualnych napraw i konserwacji.
Podstawowe elementy układu sterowania
Układ sterowania koparki JCB 8080 opiera się na zaawansowanych rozwiązaniach hydraulicznych i elektrycznych, które pozwalają operatorowi na precyzyjne manewrowanie maszyną. Główne funkcje sterowania obejmują:
- Sterowanie jazdą: za pomocą dźwigni lub joysticków operator kontroluje ruchy gąsienic, umożliwiając jazdę do przodu, do tyłu oraz skręcanie.
- Sterowanie osprzętem roboczym: joysticki pozwalają na obsługę wysięgnika, ramienia koparki oraz łyżki.
- Funkcje dodatkowe: w zależności od wyposażenia, możliwe jest sterowanie dodatkowymi układami, takimi jak młot hydrauliczny, chwytak czy łyżka skarpowa.
Schemat hydrauliczny
Sercem układu sterowania jest system hydrauliczny, który dostarcza moc do poszczególnych elementów roboczych. Kluczowe komponenty to:

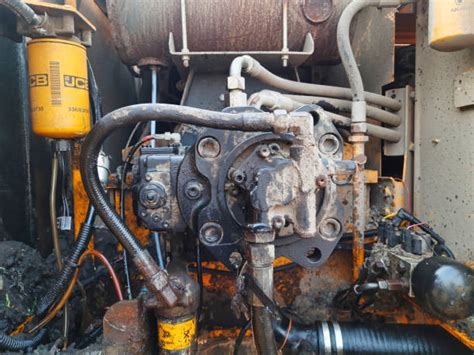

Pompa hydrauliczna
Odpowiedzialna za generowanie ciśnienia roboczego w układzie. Zazwyczaj jest to pompa wielotłoczkowa o zmiennym wydatku, dostosowująca się do obciążenia.
Rozdzielacze hydrauliczne
Sterują przepływem oleju hydraulicznego do poszczególnych siłowników i silników hydraulicznych, tym samym kontrolując ruchy ramienia, wysięgnika, łyżki oraz jazdę.
Siłowniki hydrauliczne
Przekształcają energię ciśnienia oleju w ruch liniowy, który jest wykorzystywany do podnoszenia i opuszczania wysięgnika, ruchu ramienia oraz otwierania i zamykania łyżki.
Silniki hydrauliczne
Odpowiedzialne za napęd gąsienic, umożliwiając ruch maszyny.
Zbiornik oleju hydraulicznego i filtry
Zapewniają odpowiedni zapas oleju i jego czystość, co jest niezbędne dla prawidłowego działania całego układu.
Schemat elektryczny sterowania
Układ elektryczny współpracuje z systemem hydraulicznym, dostarczając sygnały sterujące do zaworów hydraulicznych oraz monitorując pracę maszyny. Obejmuje on:
Joysticki i pedały
Urządzenia wejściowe dla operatora, które po naciśnięciu lub przesunięciu generują sygnały elektryczne.
Zawory proporcjonalne
Elektrohydrauliczne zawory, które na podstawie sygnałów elektrycznych precyzyjnie regulują przepływ oleju hydraulicznego.
Czujniki
Monitorują parametry pracy, takie jak ciśnienie, temperatura oleju, położenie elementów roboczych, przekazując dane do komputera pokładowego lub bezpośrednio do operatora.
Komputer pokładowy (ECU)
W nowszych modelach może zarządzać pracą układu, optymalizując wydajność i zużycie paliwa.
Procedury sterowania i konserwacji
Podstawowe procedury sterowania obejmują:
- Rozruch: Uruchomienie silnika i pompa hydrauliczna.
- Sprawdzenie poziomu płynów: Kontrola poziomu oleju hydraulicznego, silnikowego i chłodziwa.
- Testy funkcjonalne: Sprawdzenie reakcji wszystkich układów sterowania przed rozpoczęciem pracy.
- Obsługa osprzętu: Precyzyjne sterowanie ruchami wysięgnika, ramienia i łyżki.
- Sterowanie jazdą: Płynne manewrowanie maszyną w trudnym terenie.
Regularna konserwacja układu sterowania, w tym wymiana oleju hydraulicznego i filtrów, smarowanie punktów ruchomych oraz kontrola szczelności przewodów, jest niezbędna dla zapewnienia długiej żywotności maszyny i jej niezawodnego działania.
