Pompa hydrauliczna jest jednym z najważniejszych elementów w maszynach budowlanych, odpowiadającym za całą pracę roboczą. Zasada jej działania opiera się na tłoczeniu i wytwarzaniu wysokiego ciśnienia oleju. System rozdzielaczy, zaworów, cewek, pomp wspomagających, silników hydraulicznych i siłowników sprawia, że maszyna jeździ, obraca się, skręca i porusza ramionami. Jej awaria unieruchamia całą maszynę. W każdej maszynie podzespoły te demontuje się w nieco inny sposób.

W maszynach JCB 3CX układ hydrauliczny obejmuje kilka ważnych komponentów, takich jak zawory sterujące, siłowniki, przewody i złącza, filtry, a także pompa hydrauliczna. Pompa hydrauliczna znajduje się zazwyczaj w podobnym miejscu co w innych generacjach urządzeń tej samej marki. Historycznie pompy były montowane z przodu, napędzane wałkiem od koła pasowego silnika. Obecnie, niezależnie od typu (tłoczkowa czy zębata), pompy są często montowane do skrzyni biegów - z tyłu maszyny.

Rodzaje Pomp Hydraulicznych w Maszynach Budowlanych

W maszynach budowlanych najczęściej występują dwa rodzaje pomp hydraulicznych:

• Pompa hydrauliczna zębata
• Pompa hydrauliczna wielotłoczkowa

Pompa Zębata

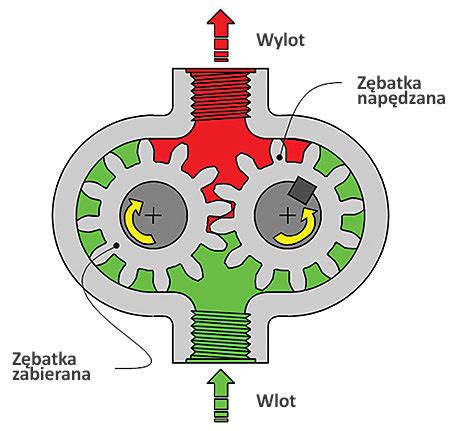

Pompa zębata o zazębieniu zewnętrznym składa się z dwóch jednakowych kół zębatych, osadzonych możliwie jak najciaśniej w korpusie. Jedno z kół jest napędzane przez zewnętrzne źródło. Obracające się koła zębate zagarniają ciecz z komory ssawnej do przestrzeni międzyzębnych, transportując ją do komory tłocznej. Pompy zębate są pompami o stałej wydajności, cechują się prostą konstrukcją i dużą niezawodnością.

Pompa Wielotłoczkowa

Pompa wielotłoczkowa składa się z kilku lub kilkunastu małych pomp tłokowych umieszczonych w jednym korpusie. Jako zwielokrotniona pompa tłokowa, której każdy tłoczek pracuje w innej fazie, charakteryzuje się wydajnością bliską stałej. Im większa liczba tłoczków, tym mniejsze pulsacje wydajności.

Eksploatacja i Konserwacja Pomp Hydraulicznych

Aby pompa hydrauliczna mogła jak najdłużej pełnić swoją funkcję, musi być odpowiednio konserwowana. Kluczowe praktyki obejmują:

Wymiana Olejów i Filtrów

Pompę zasila olej bezpośrednio ze zbiornika, dlatego bardzo ważne jest, aby nie było w nim żadnych zanieczyszczeń. Podczas nalewania i uzupełniania oleju nie należy używać starych baniek ani pojemników niewiadomego pochodzenia. Olej nalewamy po uprzednim zamontowaniu filtra w zbiorniku. Bezawaryjną pracę pompy można wydłużyć przez wymianę oleju zgodnie z zaleceniami producenta maszyny, zarówno pod względem czasu, jak i specyfiki oleju. Jeśli maszyna nie przepracowała wymaganych do wymiany godzin w ciągu dwóch lat, olej i tak należy wymienić, ponieważ straci swoje właściwości. Na całym układzie hydraulicznym znajdują się filtry, które również należy wymieniać zgodnie ze wskazaniami producenta (DTR-ka).

Poziom Oleju w Zbiorniku Hydraulicznym

Bardzo ważny jest odpowiedni stan (poziom) oleju. Najczęściej w okolicach zbiornika znajduje się wskaźnik poziomu oleju. Do codziennych obowiązków operatora należy jego sprawdzanie. Większość zbiorników wyposażona jest w czujnik poziomu oleju, jednak "optyczna" kontrola jest nieodzowna.

Odpowietrzniki Powietrza

Zbiorniki wyposażone są w odpowietrzniki, które należy wymieniać za każdym razem, kiedy wymieniamy olej. Ich niedrożność powoduje zapowietrzenie się układu hydraulicznego. Szczelność całej linii hydraulicznej odgrywa bardzo ważną rolę, zapobiegając niekontrolowanemu ubytkowi oleju, który może doprowadzić nawet do zatarcia pompy hydraulicznej.

Przestrzeganie Zasad Eksploatacji

Przestrzeganie zasad przy nalewaniu i wymiana filtrów zgodna z instrukcją nie zawsze zapewnia czystość w całym układzie. Dlatego od czasu do czasu zalecane jest płukanie zbiornika, gdzie osadza się najwięcej zanieczyszczeń poza filtrami. Czystość to podstawa: 90% awarii pomp wynika z zanieczyszczeń.

Awarie Pomp Hydraulicznych i Ich Rozpoznawanie

Mimo że pompy hydrauliczne w maszynach budowlanych są skonstruowane do pracy w ciężkich warunkach, z czasem ulegają awarii. Usterka może być zarówno długim i ledwo z

Pompa hydrauliczna JCB: budowa, rodzaje i zasady serwisowania

Pompa hydrauliczna jest jednym z najważniejszych elementów w maszynach budowlanych, odpowiadającym za całą pracę roboczą. Zasada jej działania opiera się na tłoczeniu i wytwarzaniu wysokiego ciśnienia oleju. System rozdzielaczy, zaworów, cewek, pomp wspomagających, silników hydraulicznych i siłowników sprawia, że maszyna jeździ, obraca się, skręca i porusza ramionami. W maszynach JCB 3CX pompa hydrauliczna znajduje się zazwyczaj w podobnym miejscu co w innych generacjach urządzeń tej samej marki.

Rodzaje pomp hydraulicznych w maszynach budowlanych

W maszynach budowlanych najczęściej występują dwa główne rodzaje pomp, które różnią się konstrukcją i charakterystyką pracy:

1. Pompa hydrauliczna zębata

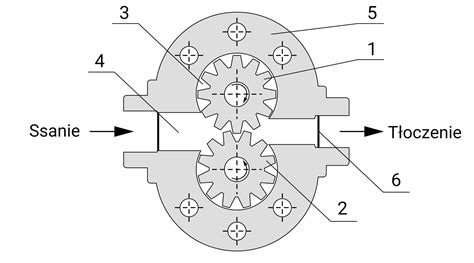

Pompa zębata o zazębieniu zewnętrznym składa się z dwóch jednakowych kół zębatych, osadzonych możliwie jak najciaśniej w korpusie. Jedno z kół jest napędzane przez zewnętrzne źródło. Obracające się koła zębate zagarniają ciecz z komory ssawnej do przestrzeni międzyzębnych, transportując ją do komory tłocznej. Pompy te cechują się prostą konstrukcją, dużą niezawodnością oraz stałą wydajnością.

2. Pompa hydrauliczna wielotłoczkowa

Pompa wielotłoczkowa składa się z kilku lub kilkunastu małych pomp tłokowych umieszczonych w jednym korpusie. Jako zwielokrotniona pompa tłokowa, której każdy tłoczek pracuje w innej fazie, charakteryzuje się wydajnością bliską stałej. Im większa liczba tłoczków, tym mniejsze pulsacje wydajności. Warto zauważyć, że pompy tłoczkowe często posiadają dodatkowy zawór, tzw. LS (Load Sensing), co pozwala je odróżnić od modeli zębatych.

Lokalizacja i identyfikacja podzespołów w JCB

Układ hydrauliczny koparki JCB 3CX obejmuje kilka ważnych komponentów, takich jak zawory sterujące, siłowniki, przewody, złącza oraz filtry. W starszych modelach pompy były montowane z przodu, napędzane wałkiem od koła pasowego silnika. W nowszych generacjach pompy montowane są bezpośrednio do skrzyni biegów - z tyłu maszyny - bez względu na to, czy jest to model tłoczkowy, czy zębaty.

Do precyzyjnej identyfikacji części niezbędna jest tabliczka znamionowa oraz numer seryjny maszyny. Warto również sprawdzić bagnet poziomu oleju, który często znajduje się na połączeniu podłogi z przednią ścianką, na lewo od kolumny kierownicy.

Zasady eksploatacji i konserwacji pompy hydraulicznej

Aby pompa hydrauliczna mogła jak najdłużej pełnić swoją funkcję, musi być odpowiednio konserwowana. Poniżej przedstawiono kluczowe praktyki serwisowe:

• Wymiana olejów i filtrów: Pompę zasila olej bezpośrednio ze zbiornika, dlatego kluczowe jest, aby był on wolny od zanieczyszczeń. Olej należy wymieniać zgodnie z zaleceniami producenta (DTR), uwzględniając zarówno przepracowane godziny, jak i czas (maksymalnie co dwa lata, gdyż olej traci swoje właściwości).
• Czystość podczas nalewania: Podczas uzupełniania oleju nie wolno używać starych baniek ani pojemników niewiadomego pochodzenia. Olej należy nalewać po uprzednim zamontowaniu filtra w zbiorniku.
• Kontrola poziomu oleju: Odpowiedni stan oleju w zbiorniku hydraulicznym jest krytyczny. Większość maszyn posiada wskaźnik wizualny oraz czujnik poziomu, jednak optyczna kontrola przez operatora jest nieodzowna.
• Serwis odpowietrzników: Zbiorniki wyposażone są w odpowietrzniki, które należy wymieniać przy każdej wymianie oleju. Ich niedrożność może prowadzić do zapowietrzenia układu i uszkodzenia pompy.

Diagnostyka awarii i objawy zużycia

Usterka pompy może być procesem powolnym lub nagłym wypadkiem. Często pompy wymienia się wskutek naturalnego zużycia i utraty mocy. Do najczęstszych objawów awarii należą:

• Niepokojące dźwięki: wycie, stukanie, hałas.
• Widoczne wycieki oleju na obudowie lub wałku napędowym.
• Utrata mocy po rozgrzaniu maszyny (np. brak siły przy nabieraniu urobku).
• Nagrzewanie się oleju hydraulicznego, co prowadzi do jego rozrzedzenia.

W przypadku problemów z jazdą w skrzyniach typu powershift, objawy takie jak spadek ciśnienia na gorącym oleju (np. z 10 bar na zimno do 2-5 bar na ciepło) mogą wskazywać na pompę jazdy, zużycie tarczek sprzęgłowych lub awarię sprzęgła hydrokinetycznego.

Regeneracja czy wymiana?

W przypadku pomp zębatych, gdzie uszkodzeniu uległ jedynie uszczelniacz (oring), możliwa jest wymiana zestawu naprawczego. Często operacja ta jest stosunkowo tania. Jednak przy poważniejszych uszkodzeniach wewnętrznych, bardziej opłacalna jest wymiana na nową jednostkę. Regeneracja pomp tłoczkowych jest procesem znacznie bardziej skomplikowanym i kosztownym.

Proces wymiany pompy hydraulicznej krok po kroku

W przypadku awarii konieczne jest przestrzeganie ścisłych procedur montażowych, aby nie uszkodzić nowej części:

1. Czyszczenie układu: Jeśli stara pompa uległa zatarciu, do układu mogły dostać się metalowe opiłki. Należy opróżnić zbiornik, wypłukać go i oczyścić rozdzielacze, siłowniki oraz przewody.
2. Przygotowanie pompy: Przed montażem do nowej pompy należy nalać oleju (zalanie "na mokro"), aby uniknąć pracy na sucho podczas pierwszego rozruchu.
3. Wymiana uszczelnień: Zawsze należy stosować nowe o-ringi i uszczelnienia przy przyłączach.
4. Odpowietrzanie: Po montażu i zalaniu zbiornika można poluzować przewody na wyjściu zasilania, aż przeleje się olej. Następnie należy uruchomić maszynę na kilka sekund, powtarzając czynność 3-4 razy.
5. Docieranie: Maszyna powinna popracować na wolnych obrotach przez kilka minut, zanim zaczniemy delikatnie uruchamiać poszczególne funkcje.

Ważne: Nowe pompy są fabrycznie ustawiane na odpowiednie wartości ciśnienia - nigdy nie należy ich regulować "na oko".

Specyfikacja techniczna wybranych komponentów JCB

Poniższa tabela przedstawia parametry popularnej dwusekcyjnej pompy zębatej marki Parker, stosowanej w modelach 4CX:

W układach sterowania istotną rolę odgrywa również Sekcja rozdzielacza (25/223579). Jest to oryginalna część przeznaczona do koparko-ładowarek JCB 3CX i 4CX, zapewniająca prawidłowe funkcjonowanie maszyny zgodnie z fabrycznymi parametrami technicznymi.

Bezpieczeństwo podczas prac serwisowych

Praca z układem hydraulicznym wiąże się z zagrożeniami ciśnieniowymi. Przed rozpoczęciem prac:

• Wyłącz silnik i zrzuć ciśnienie poprzez kilkukrotne poruszanie dźwigniami sterującymi (dżojstikami).
• Poczekaj na ostygnięcie oleju, aby uniknąć oparzeń.
• Pamiętaj, że olej pod wysokim ciśnieniem może przebić skórę.
• Zwróć uwagę na poprawność podłączenia przewodów - błędny montaż może odwrócić kierunek ruchu ramienia lub łyżki, co stanowi zagrożenie dla otoczenia.
