Hodowcy warzyw, ziół oraz badacze pracujący na poletkach próbnych na całym świecie borykają się z podobnym wyzwaniem na początku sezonu: szybkie, równomierne wprowadzenie nasion do gleby przy minimalnych stratach. Duże gospodarstwa często rozwiązują ten problem, stosując pneumatyczne lub mechaniczne siewniki precyzyjne, ciągnięte przez ciągnik. Jednak dla mniejszych ogrodników, stacji badawczych czy zespołów zajmujących się ponownym zalesianiem, tego typu maszyny mogą być zbyt szerokie, zbyt ciężkie i zbyt drogie.
Alternatywą, która zyskała popularność w Europie, jest ręczny siewnik pchany. Jest to całkowicie mechaniczne narzędzie obsługiwane przez jednego operatora, które precyzyjnie odmierza i umieszcza nasiona w jednym przejściu. Ponieważ urządzenie jest małe, niezależne od marki i niedrogie, stanowi cenne rozwiązanie dla wielu użytkowników. Choć rzadko kiedy obejmuje obsługę techniczną skomplikowanych systemów, takich jak kombajny zbożowe czy nawadnianie kroplowe, to jednak w równie decydujący sposób wpływa na stan roślin, ostateczny plon i koszt nasion.
Zrozumienie zasad działania tych maszyn jest kluczowe dla dystrybutorów sprzętu, kierowników gospodarstw i agencji rozwoju, aby mogli oni specyfikować, konserwować i rozwiązywać problemy z narzędziami z taką samą dokładnością, jaką stosują w przypadku większych maszyn. W tym artykule wyjaśniono mechanizmy działania siewników precyzyjnych, z naciskiem na ich zastosowanie w przypadku uprawy marchwi.
Podstawowe podzespoły i cykl pracy

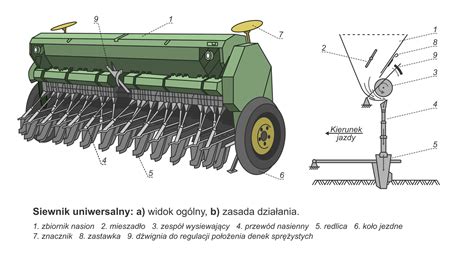

Ręczny siewnik pchany wykorzystuje koło napędzane od ziemi, które obraca wewnętrzną płytę wysiewającą lub pionowy rotor. Mechanizm ten dozuje pojedyncze ziarno na raz do wąskiej szczeliny w glebie, otwartej przez klinową płozo-brzuzdnik. To samo koło napędza następnie łańcuch zakrywający i koło dociskowe, które zamykają i uszczelniają bruzdę, kończąc cykl siewu jednym, nieprzerwanym ruchem.
Chociaż powyższy opis oddaje istotę działania, pełna wartość dla użytkownika komercyjnego polega na zrozumieniu, w jaki sposób każdy podsystem - układ napędowy, głowica dozująca, mechanizm wprowadzania nasion do gleby i kontrola głębokości - współdziała z różnymi uprawami, teksturą gleby i wilgotnością. Dlatego poniżej przedstawiono szczegółową dekonstrukcję maszyny, określono ilościowo krytyczne ustawienia i porównano dane dotyczące wydajności.
Przepływ pracy operatora jest zazwyczaj następujący:
- Operator napełnia zbiornik nasionami.
- Ustawia żądany rozstaw rzędów za pomocą regulowanego bruzdownika.
- Wybiera płytę wysiewającą odpowiednią dla danej uprawy (np. marchwi).
- Rusza z normalnym tempem, naciskając uchwyt.
Każdy obrót koła napędowego przesuwa narzędzie i jednocześnie indeksuje płytę dozującą w taki sposób, że pojedyncze ziarno jest wydawane w obliczonych odstępach czasu.
Z zewnątrz cykl siewu wydaje się zwodniczo prosty, ale ukrywa on łańcuch zdarzeń mechanicznych, które muszą pozostać zsynchronizowane:
- Kontakt z podłożem: Podczas toczenia się gumowej opony jej bieżnik wgryza się w glebę. Poprzez stalową oś, ruch liniowy przesuwania się siewnika jest przekształcany w ruch obrotowy.
- Dozowanie nasion: Oś napędza małą, polimerową lub aluminiową płytę wysiewającą, której komory są precyzyjnie obrobione na grubość i średnicę nasion. Siła odśrodkowa i zgarniacz z tworzywa sztucznego gwarantują, że tylko jedno ziarno z danej komory zostanie przeniesione do rury dozującej.
- Otwarcie gleby: Regulowana płoza (bruzdownik), ustawiona pod kątem 25-30°, rozbija glebę na głębokość określoną przez kolejną płozę lub rolkę montowaną tuż za nią.
- Umieszczenie nasion: Grawitacja kieruje nasiona w dół przez polerowaną rurkę (najczęściej z PCV lub innego tworzywa), tak aby dotarły na dno bruzdy, zanim przejedzie po nich koło dociskowe.
- Zamknięcie i uformowanie bruzdy: Łańcuch zakrywający i wklęsłe koło dociskowe wciągają luźną ziemię z powrotem nad nasiona i ugniatają ją do odpowiedniej twardości, zapewniając kontakt kapilarny z podłożem.
Każdy z tych kroków jest wrażliwy na prędkość pracy operatora. Badania wykazały, że przy zbyt dużej prędkości ruchu (np. 1,8 m/s), zróżnicowanie głębokości siewu znacząco wzrasta, a równomierność wschodów spada. Dlatego większość producentów ogranicza zalecaną prędkość do 1,0-1,4 m/s (3,6-5,0 km/h), co odpowiada szybkiemu tempu marszu.
Operatorzy przestrzegający zalecanego okna prędkości osiągają współczynnik zmienności (CV) odstępów między nasionami w rzędzie na poziomie 8-10%, porównywalny z tym, jaki uzyskują komercyjni plantatorzy warzyw przy użyciu siewników napędzanych przez ciągnik, które kosztują wielokrotnie więcej.
Ponieważ zewnętrzny przepływ pracy jest cykliczny, maszynę można zatrzymać i cofnąć bez utraty kalibracji. Jeśli operator zauważy błąd, cofnięcie siewnika o połowę obrotu koła ponownie indeksuje płytę i umożliwia ręczne upuszczenie nasion bez podwójnego wysiewu sąsiedniego miejsca. Ta funkcja „cofania i poprawiania” jest unikalna dla ręcznych jednostek napędzanych naziemnie i niemożliwa w maszynach pneumatycznych opierających się na ciągłym ssaniu wentylatora.
Nigdy więcej siania ręką! Ten siewnik zmienia wszystko – OGRODNICY W SZOKU!
Układ napędowy i dozowanie nasion
Układ napędowy składa się z koła naziemnego z wpustem na stalowej osi. Oś przechodzi przez dwa uszczelnione łożyska kulkowe zamontowane w dnie zbiornika na ziarno i kończy się małym zębnikiem, który zazębia się bezpośrednio z piastą talerza wysiewającego. Dzięki temu każde 0,42 metra jazdy do przodu powoduje jeden pełny obrót tarczy dozującej.
Wewnątrz zbiornika (często wykonanego z poliwęglanu) oś jest izolowana od nasion i pyłu za pomocą specjalnej uszczelki. Jakość tej uszczelki jest kluczowa. Testy polowe wykazały, że drobny pył z nasion (np. kukurydzy) może zetrzeć standardową uszczelkę nitrylową już po obszarze około 40 hektarów, umożliwiając przedostanie się ściernych zanieczyszczeń do łożysk i zwiększając wymagany moment obrotowy. Dlatego większość użytkowników komercyjnych wybiera ulepszone uszczelki z materiałów odpornych na ścieranie, które przetrwają znacznie dłużej.
Przełożenie między kołem a tarczą dozującą jest ustalane na podstawie liczby zębów zębnika i koła zębatego w piaście. Typowy stosunek może wynosić na przykład 13:46, co oznacza, że koło gruntowe o średnicy 330 mm musi pokonać 0,42 m, aby wykonać jeden obrót tarczy dozującej. Jeśli na tarczy znajduje się 20 komór (ogniw), rozstawa między nasionami w rzędzie wynosi 0,42 m / 20 = 0,021 m (czyli 21 mm). Po zamianie na płytkę z 10 komorami, odstęp podwaja się do 42 mm, bez zmiany przełożenia napędu. To modułowe podejście pozwala dystrybutorom na magazynowanie mniejszej liczby części zamiennych.
Moment obrotowy wymagany do napędu jest niski. Nawet operator o wadze 50 kg może wygenerować siłę pchania znacznie przekraczającą wymagane 22 N. Zmęczenie operatora wynika zazwyczaj bardziej z wibracji niż z samego wysiłku fizycznego. Aby zredukować wibracje, producenci często stosują specjalne wzory bieżnika kół, które eliminują niepożądane harmoniczne drgań.
Dozowanie nasion odbywa się za pomocą obrotowej płyty lub rotora z precyzyjnie obrobionymi komorami. Komory te zbierają pojedyncze nasiona z dna zbiornika i uwalniają je do rury opadającej, gdy komora minie krawędź zgarniacza. Grubość płyty, średnica komory i kąt przyłożenia są dobierane tak, aby przenieść tylko jedno ziarno, niezależnie od kształtu czy chropowatości powierzchni nasion.
Geometria komory jest specyficzna dla danej uprawy:
- Nasiona o płaskim kształcie (np. niektóre odmiany marchwi) mogą wymagać komór o określonej głębokości i podcięciu, aby zapewnić stabilne ułożenie i prawidłowe uwolnienie.
- Okrągłe nasiona (np. kapustnych) potrzebują komór półkulistych o mniejszej głębokości; głębsze kieszenie mogą prowadzić do podwójnego wysiewu.
Badania porównujące różne profile komór wykazały, że optymalny kąt przyłożenia może zapewnić najniższy wskaźnik podwójnych nasion przy zachowaniu wysokiej jednolitości wysiewu.
Materiał płyty wysiewającej również wpływa na dokładność i żywotność. Płyty z odlewanego aluminium są tańsze, ale mogą szybko się zużywać, zwłaszcza przy wysiewie nasion pokrytych ściernymi zaprawami. Płyty wykonane z nylonu wzmocnionego włóknem szklanym są droższe, ale zachowują precyzję przez znacznie dłuższy czas, co przekłada się na niższy całkowity koszt na hektar.
W przypadku bardzo małych nasion, takich jak nasiona marchwi, producenci mogą stosować pionowe rotory z elastomerowymi palcami zamiast sztywnych komór. Palce te, pod naciskiem sprężyny, zamykają się wokół nasion i otwierają przy krzywce, umożliwiając manipulowanie nawet bardzo lekkimi nasionami (np. 0,3 mg) bez ich uszkadzania. Ponieważ palce są regulowane, jeden rotor może obsługiwać nasiona o szerokim zakresie wielkości, co skraca przestoje podczas pracy z różnymi uprawami.
Mechanizmy kontaktu z glebą i kontrola głębokości
Bruzdownica, czyli płoza otwierająca bruzdę, jest kluczowym elementem. Jest to zazwyczaj odwracalna, hartowana stalowa część, ustawiona pod odpowiednim kątem do podłoża i zaostrzona. Jej zadaniem jest rozbicie gleby i utworzenie bruzdy o precyzyjnie określonej głębokości.

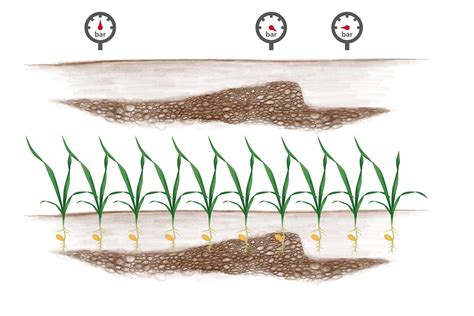

Kontrola głębokości jest jednym z najważniejszych czynników determinujących równomierność wschodów. Badania wykazały, że precyzyjne utrzymanie głębokości siewu znacząco zwiększa procent wschodów. Elementem krytycznym jest tu płoza, której powierzchnia styku tworzy płaszczyznę odniesienia. Szersze płozki zazwyczaj zapewniają większą stabilność i mniejsze odchylenia standardowe głębokości siewu, ponieważ mniej poruszają się po nierównościach gleby i grudach. Z tego powodu większość nowoczesnych jednostek jest wyposażana w szersze redlice, mimo że mogą one nieznacznie zwiększać potrzebną siłę ciągu.
Szerokość redlicy wpływa również na sposób wyrzucania gleby i późniejsze przykrycie nasion. Rozwieracz o mniejszej szerokości może tworzyć bruzdę w kształcie litery V, która w glebach gliniastych naturalnie się zamyka, ale na glebach piaszczystych może pozostać otwarta, prowadząc do słabego przykrycia nasion. Rozwieracze o większej szerokości, z lekkim wybrzuszeniem, tworzą trapezową szczelinę, która niezawodnie zamyka się w różnych typach gleby, minimalizując jednocześnie naruszenie struktury gleby i utratę wilgoci.
Systemy zamykające bruzdę muszą być dopasowane do tekstury gleby. Na polach z mulczem i dużą ilością resztek pożniwnych sztywny łańcuch może nieumyślnie przejechać po śmieciach, pozostawiając nasiona odsłonięte. W takich warunkach lepiej sprawdza się elastyczny kabel ze stali nierdzewnej, który dopasowuje się do mikroterenu i zapewnia lepsze przykrycie nasion.
Twardość koła dociskowego jest również zależna od tekstury gleby. Na glebach piaszczystych stosuje się miększe koła (niższa twardość Shore A), które lepiej zagęszczają luźną glebę, a na glebach gliniastych twardsze koła. Niektórzy producenci stosują odwracalne koła dociskowe, umożliwiając operatorowi wybór odpowiedniej powierzchni w zależności od warunków polowych.
Kalibracja i konserwacja
Kalibracja siewnika jest kluczowym procesem zapewniającym prawidłowy wysiew. Zazwyczaj przeprowadza się ją poprzez uniesienie koła napędowego nad ziemię, obrócenie go określoną liczbę razy (np. 50 obrotów) i zebranie wysypanych nasion na wagę. Następnie uzyskaną masę nasion porównuje się z wartością docelową dla wybranego rozstawu. Jeśli odchylenie przekracza ustalony próg (np. ±3%), operator dostosowuje ustawienia - zazwyczaj poprzez zmianę płyty wysiewającej lub regulację przełożenia skrzyni biegów.
Po kalibracji zaleca się wykonanie przejazdu weryfikacyjnego na krótkim odcinku rzeczywistej gleby, aby potwierdzić ustawienie. Cały proces kalibracji powinien być możliwy do wykonania w ciągu kilku minut i wymaga jedynie podstawowego wyposażenia, takiego jak precyzyjna waga.
Jednym z ważnych aspektów jest uwzględnienie zawartości wilgoci w nasionach, ponieważ może ona wpływać na ich przepływ i zachowanie w mechanizmie dozującym. Proste tabele korekcyjne, często umieszczane na pokrywie zbiornika, pozwalają operatorowi na dokonanie niezbędnych poprawek bez konieczności ponownej kalibracji płytki.
Ważny jest również przejazd weryfikacyjny na glebie, ponieważ poślizg kół napędowych może wprowadzić błąd (zazwyczaj w postaci zwiększonej liczby nasion na metr). Jeśli poślizg zostanie wykryty, operator może skorygować docelowe wychwytywanie nasion, ponownie zachowując wymagany zakres tolerancji.
Harmonogram konserwacji zapobiegawczej obejmuje codzienne smarowanie łożysk osi, cotygodniową kontrolę płyt wysiewających pod kątem zużycia krawędzi oraz sezonową wymianę elementów eksploatacyjnych, takich jak płozy redlic czy łożyska kół dociskowych. Prawidłowa konserwacja pozwala zachować parametry maszyny przez długi czas, co przekłada się na niższy średni koszt operacyjny na hektar.
W przypadku nierównych wschodów, szybka diagnostyka polega na wykopaniu kilkudziesięciu kolejnych nasion. Jeśli więcej niż 10% nasion jest odsłoniętych lub znajduje się głębiej niż 1,5-krotność ich średnicy, problem leży w podsystemie kontaktu z glebą. Jeśli natomiast odstępy między nasionami są nieregularne, ale głębokość jest prawidłowa, przyczyną jest dozowanie lub układ napędowy.
Podsumowanie aspektów technicznych dla marchwi
Precyzyjne siewniki do warzyw, takie jak te stosowane do marchwi, wymagają odpowiedniej konfiguracji:
- Płyty wysiewające: Muszą być dopasowane do rozmiaru i kształtu nasion marchwi. Komory powinny być precyzyjnie obrobione, aby zapewnić pojedyncze ziarno.
- Przełożenie: Zapewnia właściwy odstęp nasion w rzędzie, zależny od liczby komór na płycie i obwodu koła napędowego.
- Głębokość siewu: Krytyczna dla równomiernych wschodów. Powinna być regulowana i stabilna, dostosowana do warunków glebowych.
- Prędkość pracy: Należy utrzymywać stałą, umiarkowaną prędkość, aby zapewnić powtarzalność głębokości i odstępów.
- Kontakt z glebą: Prawidłowe otwarcie bruzdy i zamknięcie jej po wysiewie są niezbędne dla zapewnienia kontaktu nasion z wilgotną glebą.
Dzięki zastosowaniu odpowiednich technologii i precyzyjnych mechanizmów, siewniki precyzyjne umożliwiają uzyskanie wyrównanego plonu, optymalne wykorzystanie powierzchni uprawnej i zminimalizowanie strat nasion, co jest szczególnie ważne w przypadku droższych odmian warzyw, takich jak marchew.
