Silnik jazdy w minikoparkach Yanmar: Klucz do mobilności i wydajności

Hydromotor jazdy, znany również jako silnik jazdy, to jeden z najważniejszych komponentów układu napędowego każdej koparki gąsienicowej. Jego głównym zadaniem jest zamiana energii hydraulicznej na moment obrotowy, który napędza przekładnię połączoną z kołem napędowym gąsienicy. W minikoparkach Yanmar, podobnie jak w innych maszynach tego typu, prawidłowe działanie hydromotoru decyduje o sprawności, mobilności i niezawodności całej maszyny.

Zasada działania i budowa hydromotoru jazdy

Hydromotor jazdy jest integralną częścią napędu jazdy, który składa się z silnika hydraulicznego (hydromotoru) i przekładni. Zasada działania hydromotoru jazdy opiera się na dostarczeniu oleju hydraulicznego pod ciśnieniem z pompy hydraulicznej do silnika hydraulicznego. W zależności od konstrukcji, ciśnienie oleju wprawia w ruch tłoczki lub wirnik, które generują ruch obrotowy. Moment obrotowy przenoszony jest bezpośrednio na przekładnię, która zmniejsza prędkość obrotową i jednocześnie zwiększa moment obrotowy na wyjściu, przekazując go na koło napędowe gąsienicy.

Nowoczesne hydromotory często wyposażone są w hamulec postojowy (automatycznie zwalniany hydraulicznie podczas jazdy) oraz zawory antykawitacyjne i przelewowe, które chronią układ przed uszkodzeniami.

Przyczyny awarii i konserwacja

Mimo swojej wytrzymałości, hydromotor jazdy podlega naturalnemu zużyciu i może ulec awarii wskutek przeciążeń, zanieczyszczeń w układzie hydraulicznym, przegrzania lub nieszczelności. Zignorowanie takich objawów może prowadzić do uszkodzenia przekładni, łożysk lub całego układu napędowego, co skutkuje kosztownymi naprawami i przestojem maszyny. W przypadku jakichkolwiek nieprawidłowości, warto nie zwlekać i skonsultować się z fachowcem lub wymienić podzespół na nowy.

Wybierając hydromotor do koparki, należy zwrócić uwagę przede wszystkim na zgodność techniczną. Na rynku dostępne są zarówno nowe, jak i regenerowane hydromotory jazdy, przeznaczone do popularnych marek maszyn budowlanych.

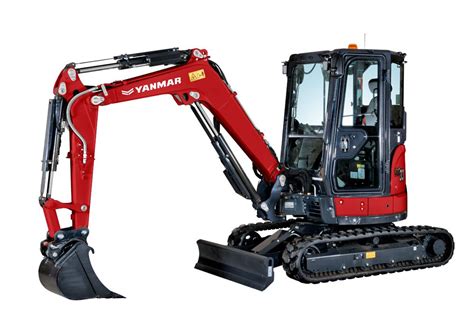

Dane techniczne minikoparek Yanmar

Poniżej przedstawiono szczegółowe parametry techniczne, które charakteryzują minikoparki Yanmar, w tym informacje dotyczące silnika, układu jazdy, sterowania, elektryki, wymiarów, parametrów roboczych oraz wyposażenia kabiny.

Silnik

• Typ: Wysokoprężny trzycylindrowy
• Pojemność: 854 cm³
• Moc: 9,9 KW
• Chłodzenie: Cieczą
• Emisja spalin: Niska emisja spalin (generacja NEW!)
• Rodzaj paliwa: Olej napędowy
• Moment obrotowy: 51,4 Nm

Układ hydrauliczny

• Pompa: Hydrauliczna pompa wielotłoczkowa, gwarantująca wykonanie trzech ruchów jednocześnie (moc, precyzja, szybkość)
• Wydatek: 48,3 l/min
• Ciśnienie w układzie roboczym: 200 bar
• Ciśnienie w układzie obrotu: 150 bar
• System przepływu: Zamknięty układ hydrauliczny z proporcjonalnym rozkładem natężenia przepływu, zapewniający precyzję, elastyczność ruchów, moc oraz doskonałą jednoczesność wykonywanych ruchów.

Układ jazdy

• Szerokość gąsienic: 230 mm
• Zdolność pokonywania wzniesień: 30°
• Gąsienice: Hydraulicznie rozsuwane gąsienice gumowe
• Prześwit pod maszyną: 160 mm
• Prędkość jazdy: 2,2 km/h / 4,1 km/h
• Nacisk podwozia na podłoże: 0,33 kg/cm²
• Zabudowa mechanizmu rozstawu podwozia: W zabudowie tzw. „ROMB” (patent YANMAR), zapewniająca uszczelnienie mechanizmu przed zabrudzeniami, uszkodzeniami, trwalsze zabezpieczenia w czasie eksploatacji i niższe koszty eksploatacyjne.

Sterowanie

• System: ISOSerwosterowanie
• Funkcje: Umożliwia uzyskiwanie krótkich cykli pracy i zapewnia duży komfort pracy operatora.

Układ elektryczny

• Pojemność akumulatora: 45 Ah
• Alternator: 40 A
• Instalacja elektryczna: 12 V

Wymiary

Parametry robocze

• Głębokość kopania: 2580 mm
• Zasięg łyżki na poziomie gruntu: 4040 mm
• Wysokość wysięgnika (podnoszenie ładunku): 3760 mm
• Kąt obrotu łyżki: 190°
• Pionowy zasięg kopania: 2140 mm
• Obrót wysięgnika w lewo: 40°
• Obrót wysięgnika w prawo: 80°
• Udźwig minikoparki (na maksymalnym zasięgu i zsuniętych gąsienicach): 140 kg

Kabina i wyposażenie

• Oświetlenie robocze: Zamontowane na ramieniu, 1 lampa
• System kontrolek: Pełen system kontrolek świetlnych oraz ostrzegania dźwiękowego
• Szyba boczna: Otwierana przesuwnie
• Wycieraczka: Przedniej szyby
• Wentylacja i ogrzewanie: Kabiny
• Bezpieczeństwo: Blokada układu sterowania i obrotu, kabina posiadająca certyfikaty ROPS
• Drzwi: Jedno drzwiowa
• Standardowe wyposażenie:
  • Kamizelka wyróżniająca
  • Smarownica
  • Gniazdo zapalniczki x 2 szt.
  • Mocowanie umożliwiające podnoszenie maszyny
  • Lemiesz spycharkowy, z poszerzeniami
  • Instalacja dwukierunkowa hydrauliczna do młota lub innego osprzętu
