Wózki widłowe marki Toyota to urządzenia zaawansowane technicznie, których obsługa serwisowa wymaga zrozumienia sposobu ich oznaczania. Znajomość struktury numerów modeli oraz umiejętność odczytu tabliczek znamionowych są kluczowe dla prawidłowego doboru części zamiennych oraz określenia parametrów technicznych maszyny.

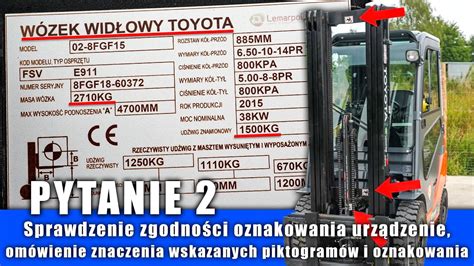

Tabliczka znamionowa jako źródło informacji
Na każdym wózku widłowym powinna znajdować się tabliczka znamionowa, zawierająca najważniejsze informacje o maszynie. Poza modelem znajdują się tam: numer ramy wózka, rok produkcji, udźwig, masa własna, a czasami inne parametry, takie jak typ masztu czy wymiary opon.
- Starsze modele (4, 5, 6 oraz niektóre 7): Tabliczka umieszczona jest na przedzie kabiny, między masztem a kabiną operatora.
- Nowsze typy (7 i 8): Tabliczkę można znaleźć wewnątrz kabiny, po prawej stronie deski rozdzielczej.
Wózki tej marki najczęściej posiadają tabliczki w języku japońskim lub angielskim, a w wersjach wyprodukowanych na rynek europejski - często w języku francuskim.
Odszyfrowywanie modelu wózka widłowego
Na model wózka widłowego Toyota składa się wiele parametrów, takich jak typ silnika, skrzyni biegów, generacja wózka, rodzaj paliwa oraz udźwig nominalny. System kodowania zazwyczaj wykorzystuje ciąg znaków, który można zinterpretować zgodnie z poniższym schematem:
| Symbol | Opis znaczenia |
|---|---|
| p1 | Typ silnika (np. 0 - standardowy, 4 - Toyota 5R lub 4Y) |
| p2 | Rodzaj skrzyni biegów i napędu |
| m | Generacja wózka (od 1 do 8) |
| F | Oznaczenie typu: forklift |
| z | Typ zasilania (B - elektryczny, D - diesel, G - benzyna/LPG/CNG) |
| s | Cechy konstrukcyjne (np. C - koła halowe, N - do wąskich przejść) |
| k | Kraj pochodzenia (Japonia, Europa, Indonezja, USA) |
| u | Udźwig nominalny (np. 15, 20, 45 oznaczające 1500kg, 2000kg, 4500kg) |
Numery fabryczne i identyfikacja maszyny
W sytuacjach, gdy tabliczka znamionowa jest nieczytelna lub jej brakuje, kluczowe informacje można uzyskać z numeru seryjnego (numeru podwozia). Jest on trwale nabity na głównej ramie maszyny:
- W konstrukcjach klasy 4, 5 i 6: zwykle po prawej stronie podwozia, pod pokrywą silnika.
- W nowszych urządzeniach typu 7 i 8: na przedzie kabiny od strony masztu.
Przykład specyfikacji: Toyota 02-8FGF25
Model 02-8FGF25 to solidna maszyna przeznaczona do intensywnej pracy w rodowisku przemysłowym. Kluczowe parametry tego modelu obejmują:
- Silnik: Toyota 4Y, czterocylindrowa jednostka benzynowa zasilana LPG, pojemność 2.237 cm³.
- Osiągi: Moc 38 kW przy 2570 obr./min oraz maksymalny moment obrotowy 180 Nm przy 1800 obr./min.
- Udźwig: 2500 kg przy środku ciężkości 500 mm.
- Wymiary: Długość 2600 mm, szerokość 1150 mm, promień skrętu 2200 mm.
