Silnik spalinowy to skomplikowany system, w którym każdy element odgrywa ściśle określoną rolę. Jednak to właśnie wał korbowy, ukryty głęboko w bloku silnika, jest jego prawdziwym sercem, bez którego cała mechaniczna orkiestra nie mogłaby zagrać. Jego fundamentalnym zadaniem jest odebranie energii z każdego suwu pracy tłoka i zamienienie jej w płynny ruch obrotowy. To właśnie ten ruch, przekazany dalej przez sprzęgło, skrzynię biegów i półosie, ostatecznie wprawia w ruch koła Twojego samochodu.
Wyobraź sobie silnik jako organizm. Paliwo i powietrze to tlen, układ zapłonowy to impuls nerwowy, a tłoki to mięśnie wykonujące pracę. W tej analogii wał korbowy jest sercem, które pompuje mechaniczną krew - moment obrotowy - do reszty układu napędowego.

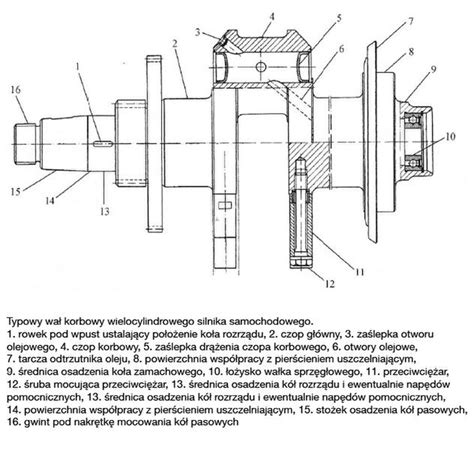

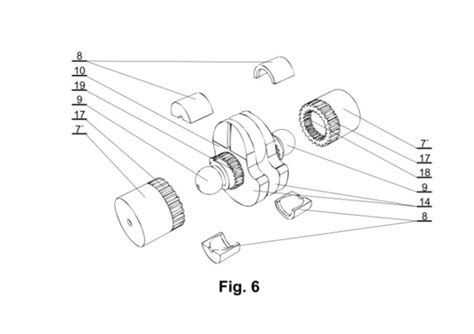

Jak zbudowany jest wał korbowy?
Aby zrozumieć, jak wał korbowy realizuje swoje zadanie, musimy przyjrzeć się jego skomplikowanej budowie. Nie jest to prosty, obracający się pręt. Składa się on z kilku kluczowych elementów:
Czopy główne
To idealnie oszlifowane, cylindryczne powierzchnie, na których wał opiera się w bloku silnika. Obracają się one w specjalnych łożyskach ślizgowych, zwanych panewkami głównymi. Ich liczba zależy od konstrukcji silnika - zazwyczaj jest o jeden większa niż liczba cylindrów (np. w silniku 4-cylindrowym mamy 5 czopów głównych).
Czopy korbowe
Są przesunięte osiowo względem czopów głównych. To do nich, za pomocą panewek korbowych, mocowane są korbowody połączone z tłokami. Ich mimośrodowe położenie jest kluczem do zamiany ruchu posuwistego na obrotowy.
Ramiona
Łączą czopy główne z czopami korbowymi, tworząc charakterystyczny, wygięty kształt wału. To one przenoszą siłę z korbowodów na główną oś wału, generując moment obrotowy.
Przeciwwagi (przeciwciężary)
To masywne elementy umieszczone po przeciwnej stronie czopów korbowych. Ich zadaniem jest równoważenie sił bezwładności i odśrodkowych, które powstają podczas szybkiego ruchu tłoków, korbowodów i samych czopów korbowych. Bez nich silnik generowałby ogromne wibracje, które szybko doprowadziłyby do jego zniszczenia. Proces ten nazywa się wyważaniem dynamicznym.
Czopy to powierzchnie robocze wału, poddawane ekstremalnym obciążeniom i tarciu. Muszą być wykonane z niezwykłą precyzją (z dokładnością do tysięcznych części milimetra) i posiadać idealnie gładką powierzchnię. Pomiędzy czopem a panewką nieustannie znajduje się cienka warstwa oleju silnikowego, zwana filmem olejowym. To ona zapobiega bezpośredniemu kontaktowi metal-metal.
Jak działa wał korbowy?
Proces zamiany energii jest fascynującym baletem mechaniki precyzyjnej. Cały cykl rozpoczyna się od suwu pracy w cylindrze:
- Suw ssania: Tłok porusza się w dół, zasysając mieszankę paliwowo-powietrzną do cylindra.
- Suw sprężania: Tłok porusza się w górę, sprężając mieszankę.
- Suw pracy (wybuch): Następuje zapłon od świecy. Gwałtownie rozprężające się gazy spalinowe z ogromną siłą pchają tłok w dół. To jest jedyny moment w całym cyklu, w którym silnik generuje moc.
- Suw wydechu: Tłok ponownie wędruje do góry, wypychając spaliny z cylindra.
Podczas suwu pracy tłok z ogromną siłą uderza w dół, generując potężny, ale chwilowy impuls. Korbowód, przymocowany do przesuniętego czopa korbowego, działa jak dźwignia. Popychając czop korbowy, zmusza cały wał do wykonania obrotu. Generowanie momentu obrotowego następuje, gdy siła działająca na ramię (odległość od osi obrotu wału do osi czopa korbowego) tworzy moment obrotowy. Kluczem jest tu konstrukcja korbowodu i wykorbienia wału. Kiedy tłok jest w górnym martwym punkcie, siła działa pionowo i nie generuje obrotu. Największy moment obrotowy powstaje, gdy wał korbowy jest obrócony o około 90 stopni względem osi cylindra - wtedy korbowód napiera na czop korbowy pod najkorzystniejszym kątem, działając jak najdłuższa dźwignia.
Wewnątrz wału korbowego wydrążona jest sieć kanałów olejowych. Tłoczony pod ciśnieniem olej silnikowy jest nimi dostarczany do wszystkich kluczowych punktów - panewek głównych i korbowodowych. Tworzy się tam tzw. film olejowy, który zapobiega bezpośredniemu kontaktowi metal-metal.
Materiały i metody produkcji
Wytrzymałość wału korbowego jest absolutnie kluczowa dla żywotności silnika. Musi on wytrzymać miliony cykli obciążeń, skręcanie, zginanie i ekstremalne temperatury. Ze względu na ekstremalne warunki pracy, wały korbowe muszą być wykonane z materiałów o najwyższej wytrzymałości.
Wał korbowy odlewany
Jest produkowany przez wlanie roztopionego metalu (najczęściej żeliwa sferoidalnego lub staliwa) do formy. Jest tańszy w produkcji i wystarczający do standardowych zastosowań, w zupełności wystarczający dla większości standardowych silników samochodowych, które nie są poddawane ekstremalnym obciążeniom.
Wał korbowy kuty
Proces produkcji jest znacznie bardziej skomplikowany. Kawałek stali jest podgrzewany do wysokiej temperatury, a następnie formowany za pomocą pras o ogromnym nacisku. Z mojego doświadczenia wynika, że wały kute to standard w silnikach o wysokich osiągach, jednostkach turbodoładowanych i autach przeznaczonych do sportu. Są one w stanie przenieść znacznie większy moment obrotowy i wytrzymać wyższe prędkości obrotowe bez ryzyka odkształcenia czy pęknięcia.
W świecie modyfikacji silników i motorsportu wał korbowy staje się jednym z kluczowych elementów decydujących o osiągach i niezawodności.
Wpływ wału korbowego na pracę silnika
Kultura pracy silnika, jego osiągi i zużycie paliwa są bezpośrednio powiązane ze stanem i jakością wału korbowego.
Kultura pracy silnika
Jak wspomniano, przeciwwagi i precyzyjne wyważenie wału eliminują wibracje. Silnik ze zużytym układem korbowym może generować nieprzyjemne stuki i wibracje, które przenoszą się na całą karoserię.
Wpływ na moc i moment obrotowy
Każde, nawet minimalne odkształcenie, niewyważenie czy nadmierne luzy na panewkach wału korbowego prowadzą do strat energii. Zamiast w całości trafiać na koła, energia jest marnowana na pokonywanie wewnętrznych oporów i generowanie wibracji.
Zużycie paliwa
Silnik ze zużytym układem korbowym musi pokonywać większe opory wewnętrzne. To oznacza, że potrzebuje więcej paliwa, aby wygenerować tę samą moc.
Trwałość silnika
Wał korbowy to centrum układu smarowania. Problemy z nim często rzutują na inne elementy. Precyzyjne wyważenie i odpowiednie smarowanie zapewniają długą żywotność całego silnika.
Awarie wału korbowego
Awarie wału korbowego są rzadkie, ale gdy już wystąpią, ich skutki są katastrofalne dla silnika. Jazda z uszkodzonym wałem korbowym jest ekstremalnie ryzykowna i zazwyczaj niemożliwa.
Najczęstsze przyczyny awarii
- Brak smarowania: To wróg numer jeden. Zbyt niski poziom oleju, jego słaba jakość lub awaria pompy oleju to główne przyczyny niewłaściwego smarowania.
- Przegrzanie silnika: Ekstremalne temperatury mogą prowadzić do odkształceń wału.
- Wady materiałowe lub produkcyjne: Chociaż rzadkie, mogą wystąpić.
- Ekstremalne przeciążenia: Np. w wyniku agresywnej jazdy, tuningu czy uderzenia hydraulicznego (gdy do cylindra dostanie się ciecz, np. woda).
Objawy uszkodzonego wału korbowego
Twój samochód zazwyczaj wysyła sygnały ostrzegawcze, zanim dojdzie do katastrofy.
- Głuche, metaliczne stukanie (tzw. stukanie panewki): To najbardziej charakterystyczny objaw. Zużyte panewki korbowodowe powodują powstanie nadmiernego luzu między czopem a korbowodem. Podczas pracy silnika objawia się to rytmicznym, metalicznym stukaniem, którego częstotliwość rośnie wraz ze wzrostem obrotów silnika. Dźwięk dochodzi z dolnej części silnika i wyraźnie nasila się wraz ze wzrostem obciążenia.
- Silne wibracje silnika: Mogą być odczuwalne na całej karoserii, zwłaszcza na biegu jałowym. Jeśli precyzyjnie wyważony wał korbowy ulegnie skrzywieniu lub gdy zużyją się jego łożyska, równowaga zostaje zaburzona.
- Mrugająca lub świecąca kontrolka ciśnienia oleju: To jeden z najpoważniejszych sygnałów. Nadmierny luz na panewkach powoduje, że olej „ucieka” bokami, a pompa nie jest w stanie utrzymać wymaganego ciśnienia w układzie. Dalsza jazda w takim stanie w ciągu kilku minut doprowadzi do zniszczenia silnika.
- Obecność metalowych opiłków w oleju: Podczas wymiany oleju warto zwrócić uwagę na to, co znajduje się na korku spustowym (jeśli jest magnetyczny) lub w starym filtrze.
Czujnik Położenia Wału/Wałka - Jak Sprawdzić??? Objawy!
Diagnoza i naprawa
Gdy pojawia się podejrzenie uszkodzenia wału, konieczna jest profesjonalna diagnostyka.
Metody diagnostyczne
- Pomiary mikrometryczne: Za pomocą mikrometru mierzy się średnicę i owalizację czopów.
- Sprawdzanie pęknięć: Stosuje się metody nieniszczące, np. badanie penetrantem lub ultradźwiękowe.
- Kontrola luzów na panewkach: Poprzez pomiar ciśnienia oleju lub analizę jego stanu.
Regeneracja wału korbowego
Jeśli uszkodzenia są powierzchowne (rysy, niewielkie zużycie), wał można poddać regeneracji, czyli szlifowaniu. Polega to na przetoczeniu czopów na mniejszą, znormalizowaną średnicę (tzw. nadwymiar naprawczy) i zastosowaniu grubszych panewek. Cena regeneracji wału korbowego jest bardzo zróżnicowana i zależy od typu silnika, stopnia uszkodzenia i renomy warsztatu. Jest to znacznie tańsza opcja niż zakup nowego elementu.
Wymiana wału korbowego
Wymiana wału korbowego to jedna z najdroższych i najbardziej skomplikowanych napraw silnika. Koszt samej części może wynosić od kilkuset do kilku tysięcy złotych, a do tego należy doliczyć bardzo wysokie koszty robocizny, ponieważ wymiana wymaga rozebrania całego silnika. Zazwyczaj silnik musi zostać wymontowany z samochodu w celu demontażu wału.
Różnica między wałem korbowym a wałkiem rozrządu
W dyskusjach o silnikach często pojawiają się dwa pojęcia: „wał korbowy” i „wałek rozrządu”. Choć współpracują ze sobą, pełnią zupełnie inne funkcje.
| Cecha | Wał korbowy | Wałek rozrządu |
|---|---|---|
| Główna rola | Przekształca ruch posuwisty tłoków na obrotowy. | Steruje otwieraniem i zamykaniem zaworów ssących i wydechowych. |
| Lokalizacja | W dolnej części silnika (skrzynia korbowa). | W górnej części silnika (głowica). |
| Napęd | Jest napędzany bezpośrednio siłą z wybuchów w cylindrach. | Jest napędzany przez wał korbowy za pomocą paska, łańcucha lub kół zębatych. |
| Prędkość obrotowa | Obraca się z prędkością obrotową silnika. | W silniku czterosuwowym obraca się z prędkością o połowę mniejszą niż wał korbowy. |
| Budowa | Wykorbiona konstrukcja z czopami i przeciwwagami. | Prosty wałek z krzywkami, które naciskają na zawory. |
Relacja między nimi jest kluczowa: wał korbowy wykonuje dwa pełne obroty na każdy jeden obrót wałka rozrządu.
Jak dbać o wał korbowy?
Żywotność wału korbowego w dużej mierze zależy od Ciebie. Regularna i właściwa konserwacja to podstawa.
- Olej to podstawa: Regularnie wymieniaj olej silnikowy zgodnie z zaleceniami producenta, używając produktów o odpowiedniej specyfikacji. Nie oszczędzaj na filtrze oleju!
- Rozgrzewaj silnik z głową: Przez pierwsze kilka kilometrów po uruchomieniu zimnego silnika unikaj wysokich obrotów i gwałtownego przyspieszania.
- Unikaj „luggingu”: Jazda na zbyt niskich obrotach na wysokim biegu (np. 50 km/h na piątce) generuje ogromne obciążenia udarowe, które mocno obciążają panewki i wał korbowy.
- Reaguj na sygnały ostrzegawcze: Nigdy nie ignoruj kontrolki ciśnienia oleju ani nietypowych dźwięków dochodzących z silnika.
Wał korbowy to arcydzieło inżynierii, które pracuje niestrudzenie w sercu Twojego samochodu. Zrozumienie jego roli i dbałość o warunki, w jakich pracuje, to klucz do długiej i bezproblemowej eksploatacji pojazdu.
