Regularne sprawdzanie i regulacja luzów zaworowych to kluczowy element rutynowej konserwacji silników wysokoprężnych Yanmar, w tym modelu 3D72. Prawidłowe ustawienie luzów zaworowych jest niezbędne do zapewnienia optymalnej wydajności silnika, jego trwałości oraz efektywnego spalania. Zaniedbanie tej czynności może prowadzić do nadmiernego zużycia komponentów, spadku mocy, a nawet poważnych uszkodzeń silnika. Proces regulacji luzów zaworowych opiera się na informacjach zawartych w instrukcji serwisowej Yanmar oraz doświadczeniu mechaników.

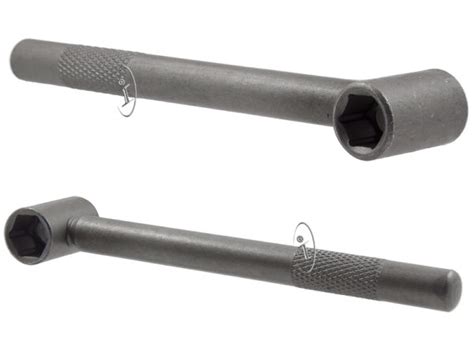

Wymagane narzędzia
Do wykonania regulacji luzów zaworowych w silniku Yanmar 3D72 potrzebne będą następujące podstawowe narzędzia:
- Zestaw kluczy nasadowych metrycznych: w tym nasadki 10 mm i 19 mm
- Grzechotka
- Szczelinomierz metryczny
Specyfikacje luzów zaworowych dla Yanmar 3D72
Dla silnika Yanmar 3D72, prawidłowe luzy zaworowe (mierzone na zimnym silniku) są następujące:
- Zawory ssące: 0.15 - 0.20 mm
- Zawory wydechowe: 0.20 - 0.25 mm
Ważne jest, aby zawsze odwoływać się do oficjalnej instrukcji serwisowej Yanmar dla danego modelu silnika, ponieważ specyfikacje mogą się nieznacznie różnić. Podany w niektórych ogólnych materiałach przykład luzu 0.006 cala (około 0.15 mm) jest wartością ogólną, która może być zbliżona do luzu zaworów ssących, ale należy stosować wartości zgodne z modelem 3D72.
Procedura regulacji luzów zaworowych
Lokalizacja i identyfikacja komponentów

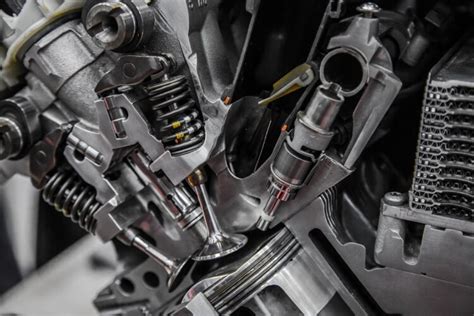

Zlokalizuj dźwignie zaworowe (tzw. popychacze, ang. rocker arms). Na jeden cylinder przypadają dwie dźwignie zaworowe. Po jednej stronie każdej dźwigni znajduje się zawór i sprężyna zaworowa. Na każdy cylinder przypada jeden zawór wydechowy i jeden zawór ssący. Kolejność sprawdzania i regulacji luzów nie ma znaczenia, ponieważ celem jest ustawienie luzu, gdy zawór znajduje się w pełni w pozycji zamkniętej (podniesionej).
Znalezienie górnego martwego punktu (GMP)
Aby prawidłowo wyregulować luzy zaworowe, kluczowe jest znalezienie górnego martwego punktu (GMP), czyli momentu, w którym tłok danego cylindra znajduje się w najwyższym położeniu, a oba zawory są zamknięte (lub jeden z nich jest w fazie sprężania/zapłonu). Zazwyczaj odbywa się to poprzez obracanie wału korbowego ręcznie i obserwację ruchu dźwigni zaworowych, a następnie wyrównanie znaków na kole zamachowym lub kole pasowym.
Znalezienie Najwyższego Martwego Punktu
Procedura ustawiania luzu
Po zidentyfikowaniu odpowiedniego zaworu i upewnieniu się, że jest on w pozycji zamkniętej, wykonaj następujące kroki:
- Wybierz odpowiednią grubość szczelinomierza zgodnie ze specyfikacją dla zaworu ssącego lub wydechowego silnika Yanmar 3D72 (np. 0.15 mm dla ssącego, 0.20-0.25 mm dla wydechowego).
- Wsuń szczelinomierz między szczyt trzonka zaworu a dźwignię zaworową.
- Poluzuj nakrętkę blokującą na śrubie regulacyjnej.
- Za pomocą śruby regulacyjnej, znajdującej się po stronie popychacza dźwigni zaworowej, delikatnie poluzuj lub dokręć, aż poczujesz lekki opór (tzw. "lekki poślizg") szczelinomierza podczas wsuwania i wysuwania.
- Jeśli szczelinomierz nie chce się poruszać, oznacza to, że luz jest zbyt mały i należy poluzować śrubę regulacyjną.
- Jeśli szczelinomierz nie stawia żadnego oporu, oznacza to, że luz jest zbyt duży i należy dokręcić śrubę regulacyjną.
- Po ustawieniu odpowiedniego luzu, mocno dokręć nakrętkę blokującą, upewniając się, że śruba regulacyjna nie zmieni swojego położenia podczas dokręcania. Po dokręceniu ponownie sprawdź luz.
Kiedy sprawdzać luzy zaworowe?
Sprawdzanie luzów zaworowych jest częścią zalecanego programu konserwacji, niezależnie od tego, czy silnik jest standardowy, czy też posiada zainstalowane moduły mocy, takie jak STEINBAUER PowerModules. Regularna kontrola zapobiega nadmiernemu zużyciu komponentów i zapewnia płynną pracę silnika, a także pomaga utrzymać jego parametry zgodnie ze specyfikacją producenta.
