Przekładnie łańcuchowe i silniki z przekładnią: budowa, działanie i zastosowania

Przekładnie łańcuchowe stanowią fundamentalne elementy w wielu gałęziach przemysłu, a ich prosta, lecz efektywna konstrukcja sprawia, że są niezastąpione w codziennym funkcjonowaniu licznych urządzeń. Określenie to odnosi się do mechanicznych przekładni cięgnowych, gdzie rolę cięgna pełni specjalnie zaprojektowany łańcuch.

Rodzaje przekładni łańcuchowych

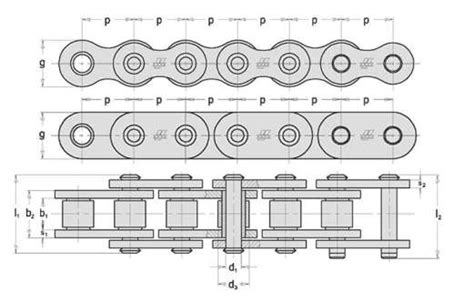

Przekładnie łańcuchowe można klasyfikować na podstawie typu zastosowanego w nich łańcucha. Wyróżniamy cztery podstawowe rodzaje:

• Łańcuchy sworzniowe: Charakteryzują się bardzo prostą budową, lecz ich wydajność jest ograniczona, co sprawia, że rzadziej znajdują zastosowanie w nowoczesnych napędach. Ich maksymalna prędkość pracy wynosi około 0,5 m/s. Konstrukcyjnie, zewnętrzne płytki są osadzone na wcisk, podczas gdy wewnętrzne swobodnie spoczywają na sworzniach.
• Łańcuchy tulejkowe: Oferują większą szybkość i trwałość w porównaniu do łańcuchów sworzniowych. Ich nazwa pochodzi od dodatkowego elementu - obrotowych tulejek, które są osadzone na sworzniach.
• Łańcuchy rolkowe: Stanowią bardziej rozbudowaną opcję. Ich budowa jest podobna do łańcuchów tulejkowych, jednak dodatkowo wyposażone są w rolkę, obracającą się niezależnie od tulejki.
• Łańcuchy zębate: Wyróżniają się cichą pracą i dużą wytrzymałością. Posiadają trapezowe występy, które zazębiają się z kołami zębatymi.

Przekładnie łańcuchowe znajdują zastosowanie w szerokiej gamie maszyn i urządzeń - od prostych mechanizmów codziennego użytku po zaawansowane systemy przemysłowe, gdzie są narażone na działanie różnorodnych negatywnych czynników.

W przekładniach łańcuchowych stosuje się dwa główne typy łańcuchów: pierścieniowy i drabinkowy.

• Przekładnia z łańcuchem pierścieniowym wymaga precyzyjnego ułożenia pierścieni w gniazdach koła, co przekłada się na jego skomplikowaną geometrię. Koło posiada dwa rzędy zębów, które chwytają łańcuch, oraz dwa rodzaje gniazd, w których łańcuch się układa.
• Łańcuch drabinkowy pozwala na znaczącą redukcję wad przekładni z łańcuchem pierścieniowym. Jego bardziej złożona konstrukcja umożliwia zastosowanie prostszych kół łańcuchowych, obniżenie poziomu hałasu i zwiększenie dopuszczalnej prędkości obrotowej kół.

Silniki z przekładnią prądu stałego (DC)

Silniki z przekładnią prądu stałego są idealnym rozwiązaniem dla aplikacji wymagających niskich prędkości obrotowych przy jednoczesnym zachowaniu wysokiego momentu obrotowego. Są one powszechnie stosowane w urządzeniach takich jak automaty sprzedające, roboty czy odkurzacze.

Budowa silnika DC

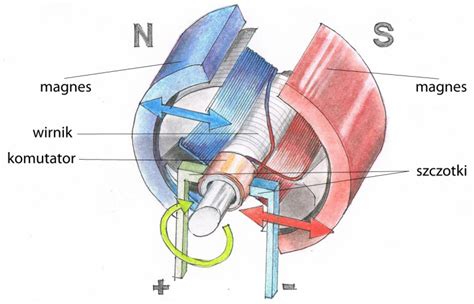

Silnik prądu stałego składa się z dwóch głównych części: stojana i wirnika (zwory).

Stojan

Stojan jest nieruchomą częścią silnika i pełni kluczowe funkcje:

• Generowanie głównego pola magnetycznego: Odpowiada za nie główny biegun magnetyczny, który składa się z rdzenia i uzwojenia wzbudzenia. Kiedy biegun wzbudzenia zostaje zasilony prądem, powstaje pole magnetyczne.
• Wspieranie silnika: Stanowi podstawę konstrukcji, do której przymocowane są inne elementy.
• Biegun komutacyjny: Wspomaga proces komutacji prądu w tworniku, poprawiając ogólną wydajność silnika.
• Podstawa maszyny: Zapewnia stabilność i umożliwia montaż silnika do fundamentu.

Elementy stojana, takie jak główny biegun magnetyczny i biegun komutacyjny, wykonane są z blach stalowych, a uzwojenia z izolowanego drutu miedzianego.

Wirnik (zwora)

Wirnik jest obracającą się częścią silnika i odpowiada za konwersję energii elektromechanicznej:

• Rdzeń zwory: W nim osadzone jest uzwojenie twornika, a jego zadaniem jest zmniejszenie strat energii wynikających z wirowania i histerezy.
• Uzwojenie zwory: Składa się z wielu cewek lub drutów miedzianych, które generują moment elektromagnetyczny i indukowaną siłę elektromotoryczną.
• Komutator: Przekształca prąd stały na prąd w uzwojeniu twornika, stabilizując moment elektromagnetyczny i zapewniając płynny obrót.

Działanie silnika DC z przekładnią

W silniku z przekładnią prądu stałego, zasilanie prądem przemiennym jest najpierw przekształcane przez sterownik na prąd stały. Sterownik ten zasila uzwojenia stojana (magnesowanie) i wirnika (zwora). Kontrolując napięcie twornika, sterownik reguluje prędkość obrotową silnika. Informacja zwrotna o aktualnej prędkości jest przesyłana z powrotem do sterownika, umożliwiając precyzyjne dostosowanie napięcia i utrzymanie pożądanej prędkości.

Każdy stopień przekładni składa się z zazębionych kół zębatych o różnych rozmiarach, które realizują przełożenie - redukcję prędkości obrotowej i zwiększenie momentu obrotowego. Miniaturowe silniki z przekładnią DC są zazwyczaj projektowane tak, aby zoptymalizować moc i zminimalizować koszty.

Rodzaje przekładni mechanicznych

Oprócz przekładni łańcuchowych, istnieje wiele innych typów przekładni mechanicznych, które różnią się konstrukcją i przeznaczeniem:

• Przekładnia zębata: Obejmuje przekładnie walcowe, ślimakowe, stożkowe i planetarne.
• Przekładnia cykloidalna (wiatraczkowa): Bazuje na zasadzie przekładni planetarnej, gdzie koło cykloidalne zazębia się z wiatraczkiem, umożliwiając jednoczesną współpracę wielu zębów i zapobiegając ich łamaniu.
• Przekładnia harmoniczna: Wykorzystuje falę mechaniczną generowaną przez generator, która deformuje giętkie koło zębate, powodując względne przemieszczenie i realizując transmisję.

Zalety silników z przekładnią DC

Silniki z przekładnią prądu stałego oferują szereg korzyści:

• Szeroki zakres przełożeń: Umożliwia dobór optymalnej prędkości obrotowej.
• Kompaktowa budowa: Małe rozmiary i niewielka waga ułatwiają integrację z różnymi urządzeniami.
• Wysoka zdolność przeciążeniowa: Pozwala na pracę pod dużym obciążeniem.
• Długa żywotność i trwałość: Zapewniają niezawodną pracę przez długi czas.
• Niskie zużycie energii i hałas: Charakteryzują się wysoką efektywnością energetyczną i cichą pracą.
• Wysoka wszechstronność i łatwość konserwacji: Możliwość zastosowania w wielu aplikacjach i prosta obsługa.
• Modułowa konstrukcja: Ułatwia dostosowanie do specyficznych wymagań.
• Dobra wydajność ochrony i wysoka odporność na warunki środowiskowe: Sprawdzają się w trudnych warunkach pracy.

Cena silnika z przekładnią DC jest zmienna i zależy od wielu czynników, takich jak rodzaj materiałów, wymagania techniczne oraz indywidualne dostosowanie do potrzeb klienta.

Akcesoria do silników z przekładnią DC

Do silników z przekładnią DC można dodać szereg akcesoriów zwiększających ich funkcjonalność:

• Enkoder: Czujnik obrotowy, który przekształca ruch obrotowy w sygnały cyfrowe, umożliwiając precyzyjną kontrolę położenia kątowego lub liniowego.
• Hamulec: Montowany na silniku, powoduje jego natychmiastowe zatrzymanie po wyłączeniu zasilania, co jest kluczowe dla dokładnego pozycjonowania i bezpieczeństwa. Dostępne są różne typy hamulców, m.in. hamulce wyłączające, ręczne i zasilane napięciem 24 V.

Zastosowania silników z przekładnią DC

Silniki z przekładnią DC znajdują szerokie zastosowanie w:

• Automatach sprzedających: Sterują mechanizmami podawania produktów, wymagając precyzyjnych ruchów i odpowiedniego momentu obrotowego.
• Odkurzaczach: Choć w przypadku odkurzaczy wymagana jest bardzo wysoka prędkość obrotowa (20 000-30 000 obr/min), co czyni standardowe silniki z przekładnią DC nieodpowiednimi, specjalne konstrukcje mogą być wykorzystywane w niektórych ich elementach.
• Robotach: Często wykorzystują przekładnie planetarne do uzyskania wysokich współczynników przełożenia, a w bardziej złożonych konstrukcjach stosuje się wielostopniowe przekładnie planetarne.

Budowa i działanie zagęszczarki gruntu

Zagęszczarki to niezbędne maszyny budowlane, służące do stabilizacji i zagęszczania podłoża przed dalszymi pracami, takimi jak wylewanie fundamentów czy układanie kostki brukowej.

Schemat budowy typowej zagęszczarki

Podstawowa konstrukcja zagęszczarki obejmuje:

• Ramę: Wykonana z wytrzymałych elementów stalowych, zapewnia stabilność i wytrzymałość konstrukcji.
• Silnik: Najczęściej czterosuwowy silnik spalinowy (benzynowy lub diesla), choć spotykane są także modele elektryczne. Jest on źródłem mocy napędzającej urządzenie.
• Układ wibracyjny (wzbudnica): Mechanizm odpowiedzialny za generowanie wibracji, składający się z wałków z mimośrodowo umieszczonymi ciężarkami.
• Płytę roboczą: Dolna część maszyny, wykonana z grubej stali, która bezpośrednio styka się z gruntem i przenosi na niego wibracje, powodując zagęszczanie.
• Uchwyt sterujący (dyszel): Rączka dla operatora, często wyposażona w system antywibracyjny i manetkę gazu do regulacji obrotów silnika.

Kluczowe części zagęszczarki

• Silnik: Zapewnia napęd maszyny. Popularne modele to silniki Honda GX (benzynowe) i Hatz (diesel), znane z niezawodności. Wymaga regularnego uzupełniania paliwa i kontroli poziomu oleju.
• Sprzęgło i układ przeniesienia napędu: Sprzęgło odśrodkowe automatycznie załącza napęd przy wyższych obrotach silnika. Pasek klinowy przenosi moment obrotowy na wzbudnicę. Osłona paska chroni go przed uszkodzeniem.
• Układ wibracyjny: Generuje drgania poprzez obracające się wałki z ciężarkami. Siła wymuszająca (w kN) zależy od masy i prędkości obrotowej ciężarków.
• Płyta robocza: Odpowiada za bezpośrednie zagęszczanie gruntu. Jej wymiary wpływają na wydajność i manewrowość maszyny. Wykonana ze stali odpornej na ścieranie.
• Rama i obudowa: Stanowi szkielet maszyny, zapewniając jej stabilność i wytrzymałość. Często wyposażona w klatkę ochronną dla silnika.
• Uchwyt prowadzący: Umożliwia operatorowi manewrowanie maszyną. Wyposażony w manetkę gazu i system tłumienia wibracji.
• Zbiornik paliwa: Zapewnia zasilanie silnika spalinowego. Pojemność zbiornika wpływa na czas pracy bez przerwy. Niektóre modele posiadają także zbiornik zraszający na wodę.

Regularna konserwacja, w tym czyszczenie filtrów, kontrola stanu paska i uzupełnianie płynów eksploatacyjnych, jest kluczowa dla zapewnienia niezawodności i długiej żywotności zagęszczarki.

Różnice w budowie zagęszczarek w zależności od typu

Zagęszczarki dzielą się głównie na dwa typy: jednokierunkowe i rewersyjne.

Zagęszczarki płytowe jednokierunkowe

Są to lżejsze, kompaktowe maszyny pracujące tylko w jednym kierunku. Ich konstrukcja jest prostsza, co ułatwia manewrowanie i transport. Siła zagęszczania jest zazwyczaj niższa, co czyni je idealnymi do mniejszych prac, takich jak układanie chodników czy ścieżek.

Zagęszczarki płytowe rewersyjne

To bardziej zaawansowane maszyny dwukierunkowe, które mogą pracować do przodu i do tyłu. Wyposażone są w specjalny mechanizm zmiany kierunku. Mają masywniejszą budowę, większą wagę i mocniejszy silnik, co przekłada się na wyższą siłę zagęszczania. Pozwalają na zagęszczanie większych powierzchni i głębszych warstw gruntu. Operator kieruje maszyną, która sama przemieszcza się w wybranym kierunku.

Wybór odpowiedniego typu zagęszczarki zależy od wielkości placu budowy, rodzaju wykonywanych prac oraz specyfiki terenu. Lżejsze modele jednokierunkowe są poręczne i idealne do ograniczonych przestrzeni, podczas gdy cięższe maszyny rewersyjne zapewniają większą wydajność przy dużych zadaniach.
