Siłownik Dwustronnego Działania: Budowa, Zasada Działania i Zastosowanie

Siłowniki hydrauliczne to urządzenia, które sprawdzają się tam, gdzie wymagana jest duża siła nacisku. Ich zadaniem jest zamiana energii ciśnienia cieczy roboczej na energię mechaniczną. Dzięki temu możliwy jest posuwisty ruch zespołu tłok-tłoczysko. Dodajmy, że siłowniki tego typu są idealnie dopasowane do potrzeb układów zastosowanych m.in. w maszynach rolniczych, leśnych czy budowlanych.

Czym są siłowniki hydrauliczne i jak się dzielą?

Siłowniki hydrauliczne, określane też mianem cylindrów hydraulicznych, możemy podzielić na: jednostronne lub dwustronne. W przypadku tych pierwszych występuje jedno przyłącze na ciecz roboczą, co oznacza, że suw roboczy odbywa się tylko w jednym kierunku. Natomiast w przypadku siłowników dwustronnego działania występują dwa przyłącza, a suw roboczy odbywa się w dwóch kierunkach - zarówno podczas wysuwania, jak i powrotu tłoczyska.

Siłowniki hydrauliczne dwustronnego działania to urządzenia mechaniczne, które przekształcają energię hydrauliczną w ruch liniowy. Kategoria ta obejmuje siłowniki, czyli cylindry hydrauliczne dwustronne, posiadające dwa zasilania: jedno dla wysuwu tłoczyska i drugie dla powrotu siłownika. Siłowniki dwustronnego działania działają szybciej, wyróżniają się dowolną długością skoku oraz większą efektywnością w porównaniu do siłowników jednostronnych.

Kluczowe elementy i parametry siłownika dwustronnego działania

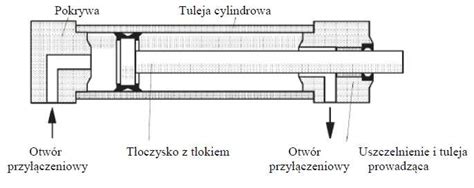

Każdy siłownik hydrauliczny dwustronnego działania składa się z kilku podstawowych elementów, które zapewniają jego prawidłowe funkcjonowanie:

• Cylinder - obudowa, w której porusza się tłok.
• Tłok - wewnętrzny element oddzielający komory ciśnieniowe wewnątrz cylindra.
• Tłoczysko - kluczowy element siłownika hydraulicznego, który przenosi siłę generowaną przez tłok na zewnętrzne elementy układu. Jest to metalowy pręt o dużej wytrzymałości, zdolny do przenoszenia dużych obciążeń i odporności na wyginanie.
• Układ przewodów hydraulicznych - służący do doprowadzania i odprowadzania oleju hydraulicznego do i z cylindra.

Ważnym parametrem jest skok siłownika, który oznacza maksymalną odległość, na jaką tłok może się przesunąć w ramach jednego pełnego cyklu ruchu. Dla zapewnienia prawidłowego działania siłownika i uniknięcia problemów związanych z obecnością powietrza w układzie, niezbędne jest również regularne odpowietrzanie siłownika hydraulicznego.

Jak działa siłownik hydrauliczny dwustronnego działania?

Wewnątrz cylindra znajduje się tłok, który porusza się wzdłuż osi cylindra pod wpływem ciśnienia oleju hydraulicznego. Olej ten jest doprowadzany do cylindra za pomocą przewodów hydraulicznych, które łączą się z obiema stronami tłoka. W zależności od tego, po której stronie tłoka zostanie podane ciśnienie, tłok porusza się w jednym lub drugim kierunku. Dzięki temu możliwe jest sterowanie ruchem siłownika zarówno w fazie wysuwania, jak i cofania, co daje pełną kontrolę nad jego pozycją i siłą działania.

Zalety siłowników dwustronnego działania

Siłowniki dwustronnego działania charakteryzują się kilkoma istotnymi zaletami, które decydują o ich szerokim zastosowaniu:

• Wszechstronność zadań: Dzięki zdolności do pracy w obu kierunkach, mogą one realizować bardziej złożone zadania niż siłowniki jednostronnego działania, zapewniając precyzyjną kontrolę nad ruchem.
• Wydajność energetyczna: Siłowniki te są niezwykle wydajne energetycznie, gdyż energia hydrauliczna jest przekształcana w ruch liniowy z minimalnymi stratami.
• Precyzja i powtarzalność: Siłowniki hydrauliczne dwustronnego działania są bardzo precyzyjne i oferują wysoką powtarzalność ruchów, co sprawia, że doskonale nadają się do zastosowań wymagających dokładnego sterowania.
• Trwałość i odporność: Są odporne na przeciążenia oraz zużycie, co przekłada się na ich długą żywotność i niezawodność w trudnych warunkach.

Zastosowanie siłowników dwustronnego działania w różnych branżach

Siłowniki hydrauliczne dwustronnego działania znajdują szerokie zastosowanie w wielu branżach dzięki swojej wszechstronności, dużej sile oraz precyzji działania. Poniżej przedstawiamy przykłady ich wykorzystania w poszczególnych sektorach.

Rolnictwo

W rolnictwie siłowniki dwustronnego działania są kluczowym elementem maszyn i urządzeń, które wymagają precyzyjnego sterowania ruchem. Są one wykorzystywane między innymi w:

• Siewnikach - do regulacji głębokości siewu lub pozycji redlic.
• Pługach - do precyzyjnego ustawiania kąta pracy i głębokości orki.
• Ładowaczach czołowych i turach - do podnoszenia, opuszczania i manipulowania ładunkami.
• Opryskiwaczach - do rozkładania i składania belek polowych.

Ich zastosowanie w maszynach rolniczych pozwala na zwiększenie efektywności pracy, automatyzację procesów oraz poprawę komfortu operatora.

Leśnictwo i obróbka drewna

Siłowniki dwustronnego działania są niezastąpione w maszynach wykorzystywanych w przemyśle drzewnym i leśnym. Służą jako elementy maszyn do ciężkich zadań, takich jak:

• Harwestery i forwardery - do sterowania ramionami i chwytakami.
• Rębaków - do podawania drewna.
• Pił taśmowych i traków - do pozycjonowania kłód.

Budownictwo

Siłowniki dwustronnego działania mają szerokie zastosowanie w maszynach budowlanych, takich jak koparki czy dźwigi. Służą tam do sterowania ruchem ramion, łyżek oraz podnoszenia i opuszczania ładunków, zapewniając niezbędną siłę i precyzję pracy na placu budowy.
