Siłownik hydrauliczny masztu wózka widłowego – kompleksowe informacje

Wózek widłowy to jedno z najczęściej używanych urządzeń w magazynach, halach produkcyjnych oraz na placach budowy. Jego skuteczność i wydajność w dużej mierze zależą od masztu wózka widłowego, który jest kluczowym elementem w procesie podnoszenia ładunków. Artykuł przedstawia szczegółowe informacje na temat rodzajów masztów, ich funkcji, parametrów oraz porady dotyczące wyboru odpowiedniego masztu do wózka widłowego. Dowiesz się także, jak dbać o ten element, aby zapewnić bezpieczeństwo pracy i minimalizować ryzyko awarii, ze szczególnym uwzględnieniem roli siłowników hydraulicznych.

Rola i funkcje masztu w wózku widłowym

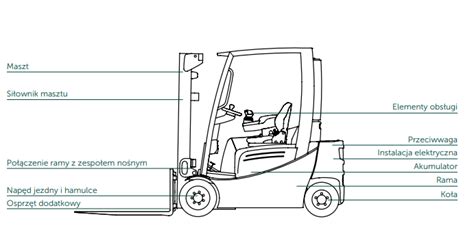

Maszt w wózku widłowym to element odpowiedzialny za podnoszenie oraz opuszczanie ładunków. Główne funkcje masztu obejmują:

• Podnoszenie i opuszczanie wideł: Maszt umożliwia precyzyjne podnoszenie i opuszczanie wideł, co pozwala na transportowanie ładunków na różnych wysokościach. Dzięki odpowiedniej konstrukcji i zastosowaniu bocznych siłowników lub siłowników wewnętrznych, maszt może stabilnie podnosić ładunki. Siłownik podnoszenia jest przeznaczony przede wszystkim do zapewniania ruchu pionowego poprzez podnoszenie i opuszczanie ciężkich ładunków. Działa poprzez ruch liniowy, zazwyczaj w górę lub w dół, w celu podnoszenia lub opuszczania sprzętu, maszyn lub materiałów.
• Przechylanie wideł: Wiele masztów wyposażonych jest w mechanizm, który umożliwia przechylanie wideł w przód lub w tył, co zwiększa uniwersalność masztu i umożliwia lepsze manewrowanie ładunkami. Siłownik przechyłu jest zaprojektowany do generowania ruchu obrotowego lub kątowego, umożliwiając przechylanie obiektu lub mechanizmu wokół osi poziomej. Zamiast podnoszenia lub opuszczania, siłownik przechyłu reguluje kąt ładunku lub osprzętu, umożliwiając jego przechylanie do przodu lub do tyłu. Ten siłownik hydrauliczny przechyłu wózka widłowego zapewnia precyzyjną kontrolę nad kątem nachylenia masztu wózka widłowego lub osprzętu. Pozwala to operatorom na regulację kąta nachylenia ładunku w celu uzyskania optymalnej stabilności, gwarantując bezpieczne i wydajne pozycjonowanie ciężkich lub delikatnych ładunków.
• Stabilność podczas transportu: Maszt jest zaprojektowany tak, aby zachować stabilność podczas podnoszenia dużych i ciężkich ładunków. Dzięki specjalnym ramom wewnętrznym oraz solidnej konstrukcji, maszt zapewnia pewność, że ładunki nie spadną podczas transportu.

Typy masztów w wózkach widłowych

Maszt wózka widłowego to element, który pozwala na podnoszenie i opuszczanie wideł, umożliwiając transport ładunków na różne wysokości. W zależności od potrzeb, dostępne są różne rodzaje masztów.

Maszt pojedynczy

Jego wysokość podnoszenia jest ograniczona do średnich wartości, przez co jest idealny do pracy w miejscach, gdzie nie jest wymagana duża wysokość podnoszenia. Przykładem jest maszt z wózka WS1212 używany jako widlak przy ciągniku. Masz stojący siłownik, z jednej strony masz przymocowany specjalny łańcuch do podstawy siłownika, biegnący do góry, przechodzący przez rolkę ślizgową w siłowniku (na górze, około 1,5 m), a następnie biegnący dalej z drugiej strony siłownika w dół do wideł poprzez 1,5 m.

Maszt dwusekcyjny

Konstrukcja tych masztów jest bardziej złożona, wyposażona w dodatkowe sekcje, co pozwala na uzyskanie większej wysokości podnoszenia. Są one wykorzystywane w większych magazynach, halach produkcyjnych, gdzie wymagana jest zdolność do podnoszenia ładunków na wyższe poziomy.

Maszt teleskopowy (wielosekcyjny)

Maszt typu teleskopowego pozwala na znaczne zwiększenie wysokości podnoszenia dzięki zastosowaniu teleskopowych sekcji, które umożliwiają osiąganie wyjątkowo dużych wysokości. Takie maszty stosowane są w wózkach widłowych, które mają za zadanie transportować towary na zewnątrz lub w miejscach o dużych wymaganiach wysokościowych.

Właściwości masztów do wózków widłowych

Wybór odpowiedniego masztu do wózka widłowego zależy od wielu parametrów, które wpływają na wydajność oraz bezpieczeństwo pracy. Kluczowe właściwości masztów wózków widłowych to:

• Nośność: Określa maksymalny ciężar, jaki można podnieść, i musi być dostosowana do rodzaju transportowanych ładunków. Dla ciężkich towarów lepszy będzie maszt o wyższej nośności, podczas gdy dla lżejszych ładunków wystarczy maszt o mniejszej wytrzymałości.
• Wysokość podnoszenia: Jest jednym z najważniejszych parametrów, który wpływa na funkcjonalność masztu. W zależności od modelu, może on podnosić ładunki na wysokość od kilku do kilkunastu metrów. Ważne jest, aby maszt był dobrany odpowiednio do warunków pracy oraz wymagań dotyczących wysokości podnoszenia.
• Konstrukcja: Musi zapewniać wytrzymałość oraz odporność na uszkodzenia mechaniczne. Wysokiej jakości materiały, takie jak stal o odpowiedniej twardości, oraz dodatkowe wzmocnienia, takie jak łańcuchy czy płyty czołowe, gwarantują trwałość i bezpieczeństwo użytkowania masztu.

Układ hydrauliczny wózków widłowych i rola siłowników

Układ hydrauliczny to jeden z najważniejszych układów wózków widłowych - bez względu na ich rodzaj napędu. Bez układu hydraulicznego urządzenia te nie byłyby w stanie w ogóle sprawować funkcji, które obecnie są ich głównym zadaniem, czyli unoszenia ładunków. Siłowniki hydrauliczne to podzespoły, dzięki którym wózek widłowy jest w stanie podnosić i opuszczać ramiona dźwigające. Działanie siłownika opiera się na zmianie wewnętrznego ciśnienia. Element ten składa się w dużym uproszczeniu z zamkniętego w szczelnym cylindrze tłoczyska, które pod wpływem zmiany ciśnienia przesuwa tłok. Tłok ten z kolei porusza elementem zewnętrznym, czyli w przypadku wózka widłowego - karetką wideł zamocowaną na maszcie.

Budowa i działanie siłowników

Wózek widłowy, jako normalny sprzęt do transportu materiałów, większość funkcji realizuje poprzez układ hydrauliczny. Do tego potrzebny jest siłownik hydrauliczny, który obejmuje:

• Cylinder podnoszący:
  • Struktura: typ tłoka jednostronnego działania.
  • Funkcja: urządzenie zasilające, które napędza wózek widłowy do podnoszenia towarów.
  • Pozycja montażowa: dolny koniec jest montowany na dolnej belce masztu zewnętrznego, a górny koniec jest montowany na gnieździe cylindra masztu wewnętrznego.
  • Działanie: pod działaniem ciśnienia oleju nacisk tłoczyska podnosi ładunek na wymaganą wysokość przez łańcuch, a ładunek i widły są opuszczane pod wpływem własnej siły ciężkości. Olej hydrauliczny wytwarzany przez tłok i ściankę cylindra przecieka i spływa z powrotem do zbiornika paliwa z przewodu powrotnego oleju na górnym końcu cylindra. Tłoczysko powinno być zabezpieczone przed uszkodzeniem podczas użytkowania i należy dbać o dobre uszczelnienie.
• Siłownik przechylania wideł:
  • Struktura: typ tłoka dwustronnego działania.
  • Funkcja: urządzenie zasilające, które napędza towary wózka widłowego w celu przechylenia do przodu i do tyłu, co służy do ułatwienia załadunku i rozładunku towarów.
  • Pozycja montażowa: tylny koniec jest zainstalowany na wsporniku cylindra olejowego ramy, a przedni koniec jest zainstalowany na zewnętrznym wsporniku cylindra olejowego masztu.
  • Działanie: pod działaniem ciśnienia oleju siłownik przechylania jest popychany do przodu, widły są przechylane do przodu, a po cofnięciu widły są przechylane do tyłu. Kąt pochylenia: 6 stopni/12 stopni.

Hydrauliczne urządzenia pomocnicze

• Zbiornik hydrauliczny: Służy do przechowywania oleju hydraulicznego i pełni rolę hydraulicznego odprowadzania ciepła. Znajduje się w środkowej części ciała. Wyposażony jest w filtry ssące i powrotne oleju, zapewniające czystość układu hydraulicznego.
• Złącza i uszczelnienia rur: Rurociągi i złącza łączą cały układ hydrauliczny, tworząc obwód systemowy i pełniąc rolę łączącą. Uszczelki zapewniają szczelność całego systemu.

Pierwszym etapem, dzięki któremu w ogóle może dojść do zadziałania układu hydraulicznego jest dostarczenie energii mechanicznej do układu. Wprowadzana do urządzenia energia w układzie hydraulicznym (a konkretnie w pompie) zostaje przekształcona w energię ciśnienia i poprzez olej hydrauliczny trafia do siłownika. Olej zasysany jest ze zbiornika przez pompę zębatą. Pompa przetłacza go do zaworu maksymalnego, by w dalszym kroku trafił on do rozdzielacza. Siłowniki podnoszenia to ostatnie już elementy układu.

Siłowniki skrętu w wózkach widłowych

Układ kierowniczy jest jednym z najważniejszych elementów urządzeń i maszyn przenoszących i podnoszących ciężary. W przypadku wózków widłowych, ich układy kierownicze poddawane są bardzo dużym obciążeniom w czasie manewrów i ruchu. Siłownik skrętu w wózku widłowym wymaga precyzyjnej pracy tego ważnego elementu. Siłownik wspomagania kierownicy w wózku widłowym tworzą dwutłokowe cylindry. Wywierają one jednakową siłę, w każdym z kierunków. Każdy z nich ma odmienną budowę.

W układzie mechanicznym ze wspomaganiem występują siłowniki skrętu. Jego budowa jest podobna do konstrukcji układu bez wspomagania. Główną różnicą jest występowanie dodatkowego obwodu hydraulicznego, który znacząco poprawia sterowanie i wszelkie manewry wykonywane widlakiem. Siłownik skrętu zasilany jest olejem hydraulicznym dzięki zaworowi sterującemu przepływem. W układzie hydrostatycznym najważniejszą jego częścią jest rozdzielacz hydrauliczny, który jest połączony z jednej strony z siłownikiem hydraulicznym, a z drugiej z kierownicą. Siłownik działa na zwrotnice kół ich osi skrętnych. Układ hydrostatyczny jest zabezpieczony zaworem, który skutecznie ogranicza wzrost ciśnienia i kontroluje jego poziom.

Typowe usterki i problemy z masztami i siłownikami

Maszt wózka widłowego jest narażony na różne usterki, które mogą wpłynąć na efektywność pracy oraz bezpieczeństwo. Oto najczęstsze problemy:

• Uszkodzenia siłowników: Boczny lub główny siłownik może ulec awarii w wyniku zużycia lub niewłaściwego użytkowania. Zużycie siłownika hydraulicznego polega zazwyczaj na mechanicznym uszkodzeniu tłoczyska lub nieszczelności cylindra. W wyniku takiej awarii nie uzyskujemy już odpowiednio wysokiego ciśnienia, przez co użytkowanie wózka widłowego jest praktycznie niemożliwe. Regularne przeglądy oraz smarowanie pomogą w zapobieganiu tym problemom.
• Problemy z łańcuchem: W masztach, które posiadają system oparty na łańcuchu, może dojść do jego zużycia lub zerwania, co uniemożliwi prawidłowe podnoszenie lub opuszczanie wideł.
• Zatarcie hydrauliki: Maszt wykorzystuje układ hydrauliczny wózka widłowego, który może ulec awarii w wyniku niskiej jakości płynów hydraulicznych lub zanieczyszczeń. Regularna wymiana płynów i filtrów hydraulicznych to klucz do długowieczności systemu. Nieszczelności wewnętrzne i zewnętrzne tych elementów spowodowane uszkodzonymi uszczelniaczami lub zużyciem elementów np. pompy hydraulicznej, również mogą prowadzić do problemów.
• Problemy z prowadzeniem masztu: Zużycie rolek prowadzących na maszcie może utrudniać jego prawidłowe działanie. Wózek widłowy Jungheinrich 2,5t z 2005 roku miał problem z zużytą dolną rolką prowadzącą na maszcie.
• Problemy z podnoszeniem/pochyleniem: Wózek widłowy GPW może mieć problem z masą, która nie podnosi się do końca na siebie. Nie ważne czy z obciążeniem czy bez, masę można pochylić na siebie tylko w ograniczonym stopniu, w zasadzie tylko do poziomego ustawienia wideł.

Regeneracja siłowników hydraulicznych

Pierwotne właściwości siłownika można jednak z powodzeniem przywrócić. Proces regeneracji polega na dokładnym zdiagnozowaniu przyczyny utraty funkcjonalności i wymianie uszkodzonego elementu. Podlegają jej nie tylko wspomniane już tłoczysko, ale także łożyska, rury cylindra lub cały tłok. Zazwyczaj, nawet jeśli przyczyną nie była bezpośrednio nieszczelność, profilaktycznie wymienia się także uszczelnienia.

Regeneracja siłowników to bardzo opłacalny sposób przywrócenia pełnej sprawności wózka. Prawidłowe wykonanie regeneracji gwarantuje niezawodność porównywalną z tą, jaką zapewnia nowy siłownik.

Zasady bezpieczeństwa przy pracy z wózkami widłowymi

Bezpieczeństwo pracy z wózkami widłowymi zależy w dużej mierze od prawidłowego użytkowania masztu oraz przestrzegania zasad BHP.

1. Szkolenie operatorów: Operatorzy wózków widłowych powinni przejść odpowiednie kursy, które uczą prawidłowego korzystania z masztu oraz rozpoznawania zagrożeń związanych z jego użytkowaniem.
2. Zabezpieczenie ładunków: Ładunki muszą być stabilnie umieszczone na widłach, aby uniknąć ich przesuwania się podczas transportu.
3. Stabilne podłoże: Maszt wózka widłowego powinien być ustawiony na stabilnym podłożu, co zapobiega przewróceniu się urządzenia.
4. Regularne kontrole: Regularne kontrole stanu masztu, siłowników, hydrauliki oraz łańcucha są kluczowe, ponieważ wczesne wykrycie ewentualnych usterek pozwala na uniknięcie poważniejszych awarii i zapewnia bezpieczeństwo pracy. Układ hydrauliczny wózków widłowych posiada zabezpieczenia w postaci zaworów, które są zastosowane: jeden w bloku rozdzielacza, natomiast drugi przed rozdzielaczem. Standardowo zawory te są zamknięte.

Najbardziej popularnym testem, jaki wykonuje się dla sprawdzenia, czy układ hydrauliczny w wózku działa prawidłowo, jest test obciążeniowy. Testy obciążeniowe wykonuje się w serwisie wózków widłowych, jednak są one na tyle proste i łatwe, że może go przeprowadzić każdy operator maszyny. Wózek widłowy należy zostawić z obciążeniem w podniesionej pozycji na około 10 minut i obserwować, czy nie następuje niekontrolowane opadanie.

Zadaniem zaworów dławiąco-zwrotnych jest regulowanie przepływu cieczy w jednym kierunku i umożliwienie swobodnego przepływu sprężonego powietrza w drugą stronę. Aby upewnić się, że działa on prawidłowo, wystarczy zaobserwować, jak szybko opuszczają się widły wózka widłowego. Nowoczesne systemy oraz zabezpieczenia chronią przed przeciążeniem czy przegrzaniem.

Jak wybrać odpowiedni maszt do wózka widłowego?

Wybór odpowiedniego masztu do wózka widłowego jest kluczowy dla efektywności pracy. Oto kilka czynników, które warto wziąć pod uwagę:

• Wysokość podnoszenia: Określenie, jaką wysokość ma osiągnąć maszt wózka widłowego, jest pierwszym krokiem. Należy dostosować maszt do wysokości, na które mają być podnoszone widły oraz ładunki.
• Nośność: Maszt powinien być dobrany do rodzaju transportowanych ładunków.
• Zastosowanie masztu: Warto wziąć pod uwagę, czy wózek będzie używany w warunkach zewnętrznych, czy wewnętrznych. Maszt teleskopowy będzie lepszym wyborem do pracy na otwartych przestrzeniach, podczas gdy maszt pojedynczy sprawdzi się wewnątrz, w wąskich halach magazynowych.

FMP to wyspecjalizowany producent siłowników hydraulicznych, kładący duży nacisk na badania i produkcję, początkowo produkujący różnorodne produkty, takie jak maszyny do zbioru plonów i maszyny budowlane, a następnie specjalizujący się w produkcji podzespołów do ciągników rolniczych. Z czasem firma stworzyła kompleksową linię produkcyjną do obróbki mechanicznej, linię montażową oraz linię do powlekania. FMP jest wspierana przez dedykowany zespół doświadczonych kadr zarządzających, wykwalifikowanych konstruktorów mechaników oraz wysoko wykwalifikowanych pracowników technicznych. Firma kieruje się podstawowymi wartościami: „Innowacje technologiczne napędzają postęp, jakość tworzy marki, rzemiosło gwarantuje jakość i buduje długoterminowe relacje korzystne dla obu stron”.

Siłowniki przechyłu oferowane przez sklepy, np. Jazgot, charakteryzują się wysoką jakością wykonania, co przekłada się na ich trwałość i niezawodność. Oferta zawiera siłowniki pochyłu dopasowane do szerokiej gamy modeli wózków, gwarantując, że znajdziesz produkt odpowiadający potrzebom Twojego sprzętu. Specjaliści są zawsze gotowi udzielić wsparcia i pomocy w wyborze odpowiedniego cylindra pochyłu, zapewniając, że Twój wybór będzie jak najbardziej trafny.
