Siłowniki Hydrauliczne w Minikoparkach: Kompleksowy Przewodnik

W świecie mechaniki i automatyki siłowniki hydrauliczne są niezastąpionym elementem wielu maszyn i urządzeń, w tym minikoparek. Odpowiadają one za zamianę ciśnienia cieczy roboczej na energię mechaniczną, umożliwiając ruch, podnoszenie i precyzyjne sterowanie ciężkimi elementami. Bez siłowników hydraulicznych żadna koparka, prasa ani podnośnik nie mogłyby funkcjonować.

Czym jest siłownik hydrauliczny i jak działa?

Siłownik hydrauliczny to urządzenie, które zamienia energię cieczy pod ciśnieniem (najczęściej oleju hydraulicznego) na ruch liniowy. Charakteryzują się one dużą siłą i precyzją, co czyni je idealnymi do zastosowań wymagających dużych obciążeń przy stosunkowo niewielkich rozmiarach.

Zasada działania oparta na Prawie Pascala

Działanie siłownika hydraulicznego opiera się na Prawie Pascala, które mówi, że ciśnienie wywierane na zamknięty płyn jest jednakowo rozprzestrzeniane we wszystkich kierunkach. W praktyce wygląda to następująco:

1. Olej hydrauliczny jest pompowany przez układ hydrauliczny do jednego z portów siłownika. Ciśnienie oleju jest generowane przez pompę hydrauliczną.
2. Ciśnienie oleju wywiera siłę na tłok, który zaczyna się przesuwać wzdłuż cylindra.
3. Ruch tłoka powoduje wysuwanie lub wsuwanie tłoczyska.
4. Ruch tłoczyska jest przekazywany na zewnętrzne elementy mechaniczne, takie jak ramiona dźwigu, łopaty koparki czy inne urządzenia, które wykonują określoną pracę.
5. Aby siłownik powrócił do pozycji wyjściowej, olej hydrauliczny jest przepompowywany z powrotem przez drugi port (w przypadku siłowników dwustronnego działania) lub ruch powrotny następuje za pomocą sprężyny lub ciężaru zewnętrznego (w siłownikach jednostronnego działania).

Można również regulować prędkość i siłę działania siłownika za pomocą specjalnych zaworów, które kontrolują przepływ oleju.

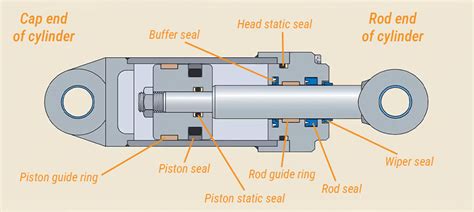

Budowa i kluczowe elementy siłownika hydraulicznego

Typowy siłownik hydrauliczny składa się z kilku kluczowych elementów, które zapewniają jego wydajne i niezawodne działanie:

• Cylinder hydrauliczny: Główna obudowa, rura zawierająca wewnątrz ruchomy tłok. Do cylindrów zostaje wprowadzona energia hydrauliczna.
• Tłok: Element poruszający się wewnątrz cylindra, szczelnie oddzielający dwie komory. Poruszanie tłoka powoduje zmianę ciśnienia płynu, co z kolei generuje ruch mechaniczny.
• Tłoczysko: Pręt połączony z tłokiem, który wysuwa się lub wsuwa z cylindra, przenosząc siłę na zewnętrzne mechanizmy.
• Uszczelnienia: Elementy o krytycznym znaczeniu, odpowiadają za szczelność, ochronę przed pyłem i zatrzymywanie ciśnienia. Ich zużycie jest jedną z najczęstszych przyczyn awarii.
• Mocowania: Każdy siłownik musi być odpowiednio zamocowany w maszynie, najczęściej za pomocą ucha, przegubu kulowego, kołnierza lub mocowania widełkowego.

Średnica cylindra i średnica tłoczyska mają bezpośredni wpływ na siłę, z jaką siłownik może pracować. Na przykład, przy skoku tłoczyska 410 mm i średnicy tłoka 50 mm można uzyskać imponującą siłę roboczą przy niewielkich wymiarach zewnętrznych.

Rodzaje siłowników hydraulicznych

Wszystkie siłowniki hydrauliczne opierają się na tej samej zasadzie działania, wykorzystaniu ciśnienia cieczy do generowania ruchu. Sposób, w jaki to robią, może się jednak znacząco różnić.

Siłowniki jednostronnego działania

To najprostszy i najczęściej spotykany typ, szczególnie w maszynach rolniczych czy lekkich podnośnikach. Działa tylko w jednym kierunku - ciecz hydrauliczna powoduje wysunięcie tłoka, a jego powrót następuje samoczynnie, np. za pomocą sprężyny lub ciężaru zewnętrznego. Siłownik zdolny jest jedynie do generowania siły i przemieszczenia w jednym kierunku.

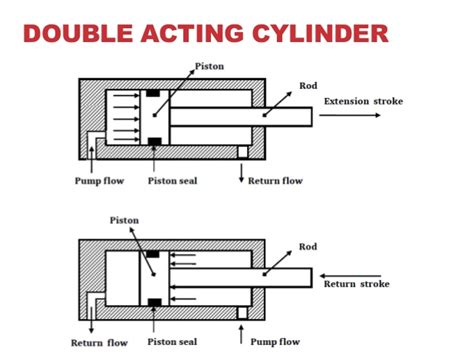

Siłowniki dwustronnego działania

Siłownik dwustronnego działania (czyli cylinder hydrauliczny dwustronny) działa w obie strony - tłok wysuwa się i chowa pod wpływem ciśnienia cieczy roboczej. W siłownikach dwustronnego działania zmiany ciśnienia są prowadzone na przemian po obu stronach tłoka - to, która strona będzie pod ciśnieniem, zależy od kierunku, w którym chcemy poruszyć tłok. Ich największą zaletą jest możliwość precyzyjnego sterowania ruchem, siłą i prędkością w obu fazach pracy, co zwiększa ich wszechstronność. Takie rozwiązania dominują w maszynach przemysłowych, koparkach czy wózkach widłowych.

Siłowniki teleskopowe (wielotłoczkowe)

Składają się z kilku cylindrów umieszczonych jeden w drugim - coś w rodzaju „rosyjskiej matrioszki”. Pozwalają na bardzo duży skok tłoka przy zachowaniu niewielkich rozmiarów w pozycji spoczynkowej. Są idealne do pojazdów z ograniczoną przestrzenią montażową, np. w wywrotkach.

Inne typy

Warto wspomnieć, że istnieją również siłowniki obrotowe (silniki hydrauliczne), które przekształcają ciśnienie cieczy w ruch obrotowy, oraz siłowniki membranowe, wykorzystujące elastyczną membranę do szybkiego działania z niewielkimi siłami. Te jednak rzadziej stosuje się bezpośrednio w funkcji liniowej koparki.

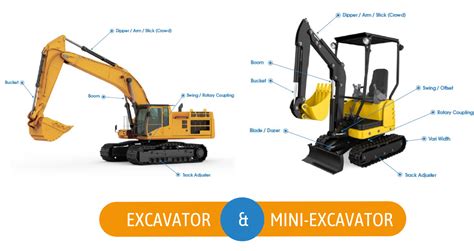

Siłowniki hydrauliczne w minikoparkach

Minikoparki są jednymi z kluczowych maszyn budowlanych, w których siłowniki hydrauliczne odgrywają centralną rolę. Bez nich koparka byłaby tylko bezsilnym stosem blachy. Siłowniki odpowiadają za ruchy ramion, wysięgników oraz innych sekcji maszyny.

Oferowane siłowniki do koparek są centralnym elementem układu hydraulicznego. Ich konstrukcja łączy wysoką szczelność z dużą odpornością na ciśnienia robocze i zmienne obciążenia dynamiczne. Są to elementy wykonane z materiałów charakteryzujących się wysoką odpornością na zmęczenie oraz minimalizacją luzów roboczych, co wpływa na precyzję sterowania.

Siłowniki do minikoparek to rozwiązania projektowane z myślą o mniejszych maszynach, gdzie liczy się zarówno precyzja ruchów, jak i sprawne działanie całego układu hydraulicznego. Pomimo kompaktowych wymiarów, siłowniki do tych maszyn muszą spełniać rygorystyczne normy wytrzymałościowe, gdyż są narażone na intensywne cykle ruchów roboczych. Właściwie dobrany siłownik do minikoparki poprawia stabilność pracy ramienia, ułatwia precyzyjne prowadzenie narzędzia roboczego, a także ogranicza straty energii hydraulicznej. Dzięki temu możliwe jest wykonywanie nawet złożonych operacji ziemnych z większą powtarzalnością i stabilnością.

Siłowniki do koparko-ładowarek charakteryzują się precyzyjnie dostosowanymi parametrami skoku i średnicy tłoczyska, co w połączeniu z wysoką szczelnością układu roboczego gwarantuje niezawodność w najtrudniejszych warunkach. Dzięki wyjątkowej odporności na obciążenia dynamiczne i wysokie ciśnienia robocze, komponenty te skutecznie redukują luzy oraz drgania w układzie hydraulicznym, podnosząc precyzję operowania maszyną. Odpowiednio dobrane siłowniki do koparko-ładowarek współpracują z całym osprzętem roboczym, co przekłada się na stabilność pracy i większą wydajność.

Wybór odpowiedniego siłownika hydraulicznego

Wybór siłownika hydraulicznego to nie kwestia przypadku, lecz dopasowanie do warunków pracy. Prawidłowy dobór zapewni niezawodność układu hydraulicznego, ograniczy wycieki i zwiększy żywotność całej maszyny. Należy zwrócić uwagę na następujące parametry:

1. Średnica cylindra: Im większa średnica, tym większa powierzchnia robocza, a co za tym idzie - większa siła generowana przy tym samym ciśnieniu.
2. Średnica tłoka: W praktyce często zbliżona do średnicy cylindra, ale z uwzględnieniem grubości ścianek i konstrukcji uszczelnień.
3. Skok tłoka: Maksymalna długość, na jaką tłok może się wysunąć.
4. Ciśnienie robocze: Maksymalne ciśnienie, pod jakim siłownik może pracować bez ryzyka uszkodzenia (zazwyczaj podawane w barach lub megapaskalach).
5. Rodzaj mocowania: Siłownik musi być odpowiednio zamocowany w maszynie, dlatego istotny jest typ mocowania.
6. Uszczelnienia: Elementy te odpowiadają za szczelność, ochronę przed pyłem i zatrzymywanie ciśnienia. Ich jakość i rodzaj są kluczowe.

Dobrze dobrany cylinder nie tylko przenosi energię cieczy na ruch tłoka, ale też zapewnia stabilność i bezpieczeństwo całego układu.

Typowe usterki i regeneracja siłowników

Nawet najlepszy siłownik nie jest niezniszczalny. Pracuje często w warunkach wysokiego ciśnienia, narażony na zabrudzenia, wibracje i obciążenia dynamiczne. Z czasem może dojść do zużycia elementów.

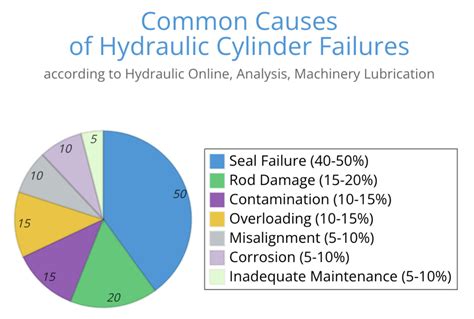

Najczęstsze usterki siłowników hydraulicznych:

• Wycieki oleju: Najczęstsza i najbardziej widoczna usterka, zazwyczaj spowodowana zużyciem lub uszkodzeniem uszczelnień na tłoczysku, głowicy lub przy mocowaniach.
• Zablokowanie ruchu tłoka: Zanieczyszczenia w układzie (np. metalowe opiłki, pył) mogą powodować uszkodzenie gładzi cylindra i zablokowanie ruchu tłoka.
• Wygięcie tłoczyska: Może nastąpić, jeśli siłownik był poddany niewłaściwemu obciążeniu bocznemu.
• Utrata siły/wewnętrzne przecieki: Z czasem elementy siłownika mogą się zużywać, co skutkuje wewnętrznymi przeciekami między tłokiem a cylindrem.
• Korozja: Szczególnie w siłownikach stosowanych na zewnątrz lub w środowiskach chemicznie agresywnych.

Demontaż siłownika hydraulicznego minikoparki

W trakcie użytkowania minikoparki, na skutek długotrwałej pracy oraz wpływów środowiska, może dojść do awarii siłownika hydraulicznego lub konieczności naprawy. Dlatego bardzo ważna jest wiedza, jak prawidłowo zdemontować cylinder hydrauliczny minikoparki. Przede wszystkim, przed demontażem siłownika należy dokonać pewnych przygotowań:

1. Upewnij się, że minikoparka jest w stanie zatrzymania i spuszczono ciśnienie z układu hydraulicznego.
2. Przygotuj wymagane narzędzia, takie jak klucze, młotki, narzędzia do demontażu cylindra hydraulicznego itp.
3. Następnie za pomocą klucza lub młotka poluzuj śruby na cylindrze hydraulicznym i wyjmij go.
4. Podczas demontażu należy zwrócić uwagę na wyważenie siłownika hydraulicznego, aby zapobiec jego przechyleniu lub upadkowi.
5. Po odkręceniu wszystkich śrub siłownika hydraulicznego można użyć narzędzia do demontażu, aby oddzielić go od pozostałych części koparki.

Dzięki powyższym krokom można z powodzeniem zdemontować cylinder hydrauliczny.

Regeneracja czy wymiana?

Siłownik przecieka? Tłok nie chce się wysuwać? A może maszyna traci siłę? Dobra wiadomość jest taka, że w wielu przypadkach nie trzeba od razu kupować nowego siłownika. Regeneracja siłowników hydraulicznych to nic innego jak przywracanie ich do pełnej sprawności przez wymianę zużytych elementów i przywrócenie właściwych parametrów pracy. Regeneracja obejmuje wymianę uszczelnień, renowację tłoczysk, a czasem nawet gładzi cylindrów. Koszt naprawy należy zawsze zestawić z ceną nowego urządzenia, biorąc pod uwagę czas przestoju, dostępność części i oczekiwaną trwałość.

Dostępność na rynku i oferta

Na rynku dostępna jest szeroka gama siłowników hydraulicznych do minikoparek, występujących w różnych kształtach i rozmiarach, z opcjami odpowiednimi do każdego zastosowania. Posiadamy siłowniki jednostronnego działania, siłowniki dwustronnego działania, siłowniki teleskopowe, siłowniki typu tandem i inne. Oprócz wysokiej jakości siłowników nowych, wiele firm specjalizuje się również w naprawie i regeneracji siłowników hydraulicznych, oferując wsparcie techniczne i doradztwo w wyborze odpowiedniego komponentu.

Dostępne są siłowniki hydrauliczne do minikoparek dowolnej marki i modelu, w tym do maszyn takich producentów jak: Bobcat, Case, Caterpillar, JCB, John Deere, Kubota, Takeuchi, Volvo, Yanmar, Gehl, Kobelco, New Holland, Airman, Komatsu, Schaeff, Atlas, Hanix, Hitachi, Liebherr, Sany, Hyundai, Mecalac, Terex, Develon, IHI, Mustang.

Wiele firm posiada duże zapasy magazynowe, co umożliwia szybką dostawę części zamiennych i akcesoriów. Wszystkie części, których potrzebujesz, są często dostępne online, 24 godziny na dobę, 7 dni w tygodniu w sklepach internetowych. Dla każdego wyszukanego produktu natychmiast widzisz cenę, dostępność, zdjęcia, dane techniczne i przewidywany czas dostawy, co ułatwia złożenie zamówienia kilkoma kliknięciami.
