Siłowniki hydrauliczne w koparko-ładowarkach: zasada działania i kluczowe zastosowania

Być może nie zdajesz sobie z tego sprawy, ale z hydrauliką siłową masz do czynienia na co dzień. Gdy naciskasz pedał hamulca w samochodzie, uruchamiasz układ hydrauliczny, który sprawia, że pojazd się zatrzymuje. Jest to dziedzina techniki, która zajmuje się przenoszeniem i wykorzystaniem energii za pomocą cieczy, najczęściej specjalnego oleju. W praktyce oznacza to, że siła i ruch są przekazywane przez płyn w zamkniętym układzie. Dzięki takiemu rozwiązaniu można uzyskać duże siły i precyzyjne ruchy przy użyciu stosunkowo niewielkich podzespołów.

Podstawy hydrauliki siłowej: Prawo Pascala i właściwości cieczy

Prawo Pascala - fundament działania

Hydraulika siłowa opiera się na prostym prawie fizyki, znanym jako prawo Pascala. Mówi ono, że ciśnienie wywarte na ciecz zamkniętą w naczyniu (np. w rurze czy cylindrze) rozchodzi się równomiernie we wszystkich kierunkach. Innymi słowy, gdy przyłożysz nacisk do cieczy w jednym miejscu, to ciśnienie będzie odczuwalne w każdym innym miejscu tej cieczy. Korzystając z prawa Pascala, układ hydrauliczny umożliwia zamianę niewielkiej siły w dużą siłę. Dzieje się tak, gdy zastosujemy tłoki o różnej powierzchni. Wyobraź sobie dwa tłoki połączone rurą wypełnioną olejem: jeśli na mniejszy tłok (o małej powierzchni) zadziałasz określoną siłą, to wytworzone ciśnienie wypchnie drugi, większy tłok (o większej powierzchni) z odpowiednio większą siłą. W ten sposób mały nacisk może podnieść ogromny ciężar - oczywiście kosztem tego, że większy tłok przesunie się wolniej i na mniejszą odległość niż ruch małego tłoka. Tę zależność można porównać do działania dźwigni, z tą różnicą, że tutaj rolę ramienia spełnia ciecz pod ciśnieniem.

Dlaczego ciecze są idealne do przenoszenia siły?

Dlaczego do przenoszenia siły wykorzystuje się akurat ciecze? Ponieważ ciecze (w odróżnieniu od gazów) są prawie nieściśliwe. Oznacza to, że pod wpływem nacisku ich objętość praktycznie się nie zmniejsza. Jeśli spróbujesz ścisnąć wodę lub olej w zamkniętym pojemniku, to zamiast kompresji płynu nastąpi przekazanie ciśnienia na ścianki pojemnika lub tłoki. Dzięki tej właściwości ciecze zachowują się jak „niewidzialne tłoczysko”, które może przybrać dowolny kształt (wypełnić rurki i cylinder) i przenieść siłę bez jej utraty. Dla porównania - powietrze (stosowane w pneumatyce) łatwo się spręża jak poduszka, przez co część energii poszłaby na jego ściśnięcie zamiast na przekazanie ruchu.

Kluczowe komponenty układu hydrauliki siłowej

Każdy układ hydrauliki siłowej składa się z kilku podstawowych części, które współpracują ze sobą, aby przenosić i zamieniać energię cieczy na ruch i siłę mechaniczną:

• Pompa hydrauliczna - serce układu, które wytwarza ciśnienie. Pompa zasysa olej ze zbiornika i wtłacza go do przewodów pod dużym ciśnieniem, generując strumień oleju pod ciśnieniem, stanowiący źródło energii. Najczęściej jest napędzana silnikiem elektrycznym lub spalinowym.
• Zawory hydrauliczne - elementy sterujące przepływem i ciśnieniem oleju. Dzięki zaworom można kierować olej do wybranego siłownika, regulować siłę i prędkość jego działania, a także zabezpieczać układ przed zbyt wysokim ciśnieniem.
• Siłownik hydrauliczny - urządzenie wykonawcze, które zamienia energię ciśnienia oleju na ruch mechaniczny. Jest to kluczowy element układów hydraulicznych, wytwarzający siłę mechaniczną w ruchu liniowym.
• Przewody hydrauliczne - sieć „naczyń krwionośnych” układu, czyli rurki i węże, którymi przepływa olej. Łączą one wszystkie elementy w spójną całość i muszą wytrzymywać wysokie ciśnienie oleju.
• Zbiornik oleju - miejsce, gdzie olej „odpoczywa” i skąd jest zasysany przez pompę.
• Elementy pomocnicze - takie jak filtry (utrzymujące olej w czystości), chłodnice oleju (zapobiegające przegrzaniu) czy manometry (mierzące ciśnienie).

Siłownik hydrauliczny: budowa i zasada działania

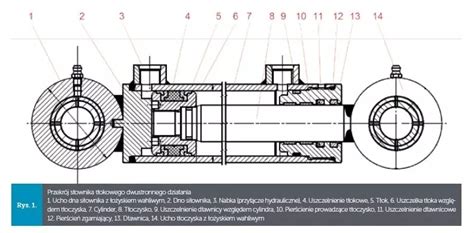

Budowa siłownika hydraulicznego

Siłowniki hydrauliczne, nazywane również cylindrami hydraulicznymi, to urządzenia mechaniczne o zazwyczaj cylindrycznej budowie. Wykonują one precyzyjnie konkretną pracę, nie będąc skomplikowanymi urządzeniami. Głównymi elementami siłownika są:

• Cylinder (korpus) - główna obudowa cylindryczna, w której porusza się tłok.
• Tłok - element poruszający się wewnątrz cylindra, na który działa ciśnienie cieczy. Przesuwa się on pod wpływem ciśnienia cieczy, przekazując w ten sposób napór mechaniczny.
• Tłoczysko - element służący do przenoszenia siły na zewnątrz siłownika. Jest to pręt połączony z tłokiem.
• Uszczelnienia - elementy o krytycznym znaczeniu, zapewniające szczelność całego układu. Zapobiegają wyciekom cieczy roboczej i chronią przed zanieczyszczeniami.
• Dławica i stopka - pokrywy cylindra, które zamykają siłownik z obu stron.
• Mocowania - każdy siłownik musi być odpowiednio zamocowany w maszynie, najczęściej za pomocą ucha, przegubu kulowego, kołnierza lub mocowania widełkowego.

Bardzo ważna w każdym siłowniku jest szczelność całej konstrukcji. Nawet niewielka nieszczelność może spowodować znaczny spadek mocy całej maszyny. Precyzja wykonania tych elementów jest niezwykle ważna, gdyż gwarantuje ona niezawodność i długą żywotność siłownika.

Jak działa siłownik hydrauliczny?

Zasada działania siłownika jest tak samo prosta, jak jego nieskomplikowana budowa. Siłownik hydrauliczny zamienia ciśnienie cieczy roboczej na ruch liniowy. Działanie polega na wtłaczaniu cieczy, najczęściej specjalnego oleju hydraulicznego, do jednej z komór cylindra. Olej pod wysokim ciśnieniem oddziałuje na tłok, powodując jego przesuwanie się liniowo wzdłuż cylindra. Tłok zaczyna się przemieszczać, pchając jednocześnie tłoczysko na zewnątrz. To właśnie wysunięcie tłoka przenosi siłę na zewnętrzne mechanizmy, np. ramię koparki. Wielkość mocy siłowników wynika z prawa Pascala i jest iloczynem ciśnienia cieczy oraz powierzchni tłoka. Ruch siłownika można regulować - zarówno jego prędkość, jak i siłę działania, do czego służą zawory sterujące. Olej hydrauliczny jest nośnikiem energii, a jego odpowiednia gęstość jest kluczowa dla efektywności siłownika.

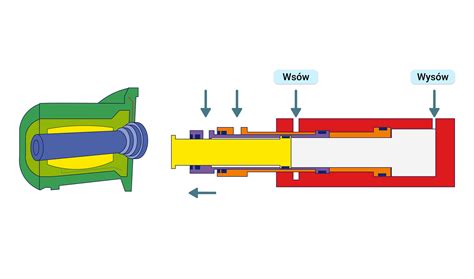

Rodzaje siłowników hydraulicznych i ich charakterystyka

Siłowniki hydrauliczne występują w różnych postaciach, co wymaga precyzyjnej klasyfikacji. Wybór odpowiedniego siłownika zależy od specyficznych wymagań technicznych danego urządzenia i charakteru obciążeń.

Siłowniki jednostronnego działania

To najprostszy i najczęściej spotykany typ, szczególnie w maszynach rolniczych czy lekkich podnośnikach. W siłowniku jednostronnego działania ruch odbywa się tylko w jedną stronę - ciecz robocza oddziałuje na tłok tylko z jednej strony, powodując jego wysunięcie. Powrót tłoka realizuje sprężyna, grawitacja lub siła zewnętrzna. Używane są na przykład w hydraulicznych zamkach do drzwi lub do podnoszenia ładunków, gdzie ciężar własny elementu zapewnia powrót.

Siłowniki dwustronnego działania

W przeciwieństwie do siłowników jednostronnych, siłowniki dwustronnego działania mogą wykonywać ruch w obu kierunkach. Posiadają dwie komory w cylindrze, do których olej hydrauliczny jest doprowadzany naprzemiennie. Tłok wysuwa się i chowa pod wpływem ciśnienia cieczy roboczej z dwóch stron, co umożliwia aktywny ruch tłoka w obu kierunkach bez potrzeby użycia sprężyny. Ich największą zaletą jest możliwość precyzyjnego sterowania ruchem, siłą i prędkością w obu fazach pracy. Dominują one w maszynach przemysłowych, koparkach, wózkach widłowych czy prasach hydraulicznych.

Siłowniki teleskopowe

Składają się z kilku cylindrów o różnych średnicach, które wysuwają się stopniowo, niczym "rosyjska matrioszka" z tłokami. Pozwalają na bardzo duży skok tłoka przy zachowaniu niewielkich rozmiarów w pozycji spoczynkowej. Siłownik teleskopowy dwustronnego działania jest idealnym rozwiązaniem, gdy wymagany jest bardzo duży skok tłoczyska, ale dostępna przestrzeń montażowa jest ograniczona. Jest powszechnie stosowany w wywrotkach, podnośnikach samochodowych czy maszynach rolniczych.

Inne typy siłowników

• Siłowniki nurnikowe: Różnią się od tłokowych tym, że nie mają tłoka, a jedynie nurnik. Używane są tam, gdzie wymagana jest duża wytrzymałość mechaniczna, np. w długich ramionach dźwigów.
• Siłowniki obrotowe (silniki hydrauliczne): Przekształcają ciśnienie cieczy w ruch obrotowy. Cechują się konstrukcją łopatkową, śrubową lub zębatkową i znajdują zastosowanie w mechanizmach wymagających obrotu.
• Siłowniki tandemowe: Generują podwójną siłę przy tej samej średnicy tłoka, dzięki dwóm tłokom umieszczonym szeregowo.
• Siłowniki membranowe: Wykorzystywane głównie w urządzeniach wymagających wyjątkowo szybkiego działania i niewielkich sił. Zamiast tłoka stosuje się w nich elastyczną membranę, która ugina się pod wpływem ciśnienia.

Zastosowanie siłowników hydraulicznych, ze szczególnym uwzględnieniem koparko-ładowarek

Siłowniki hydrauliczne mają szerokie zastosowanie w różnych sektorach przemysłu. Dzięki swojej wytrzymałości i zdolności do generowania dużych sił są niezbędne w wielu maszynach i urządzeniach, doskonale sprawdzając się w trudnych warunkach.

Maszyny budowlane: koparki, ładowarki, spychacze

W budownictwie siłowniki hydrauliczne są końmi pociągowymi, które wykonują najbardziej wymagające zadania. Koparki, ładowarki, spychacze, dźwigi - wszystkie te ciężkie maszyny wykorzystują układy hydrauliczne do pracy. To właśnie hydraulika siłowa umożliwia koparce uniesienie i operowanie ciężkim ramieniem oraz łyżką. Koparki wykorzystują siłowniki do precyzyjnego podnoszenia ciężarów, obrotu, podnoszenia, chwytania i kopania. W ładowarkach kołowych siłowniki obsługują łyżkę, a także wspomaganie kierownicy, hamowanie i stabilizację. W buldożerach wykorzystuje się je do sterowania lemieszem, co pozwala na efektywne pchanie i wyrównywanie gleby. Bez siłowników hydraulicznych koparka byłaby tylko bezsilnym stosem blachy.

W maszynach budowlanych stosuje się przede wszystkim siłowniki dwustronnego działania, które umożliwiają precyzyjne i silne ruchy w obu kierunkach.

Maszyny rolnicze

W nowoczesnym rolnictwie hydraulika to absolutny standard. Traktory, kombajny czy ładowarki rolnicze pełne są hydrauliki. Siłowniki odpowiadają za podnoszenie i opuszczanie ramion oraz kontrolę innych elementów mechanicznych, takich jak pługi, brony czy siewniki. Gdy rolnik unosi pług z ziemi lub rozkłada ramiona opryskiwacza, z dużym prawdopodobieństwem robi to właśnie za pomocą siłowników hydraulicznych zasilanych pompą ciągnika. Używane są tam, gdzie wymagana jest precyzja oraz duża siła w trudnych warunkach pracy.

Przemysł i transport

W przemyśle ciężkim siłowniki hydrauliczne są szeroko stosowane w urządzeniach takich jak prasy hydrauliczne, maszyny do formowania metalu oraz w układach sterowania wieloma różnorodnymi urządzeniami. W zakładach przemysłowych hydraulika rządzi ruchem maszyn - siłowniki są częścią większych systemów wtryskarek, pras, obrabiarek czy linii montażowych, umożliwiając wywieranie nacisku, zaciskanie i precyzyjne pozycjonowanie. W transporcie, wspomniany układ hamulcowy to klasyczny przykład hydrauliki. Wywrotki używają siłownika hydraulicznego do unoszenia skrzyni ładunkowej, a lawety hydrauliczne umożliwiają łatwe załadowanie samochodu poprzez opuszczanie i podnoszenie platformy. Siłowniki hydrauliczne stosowane są również w windach, podnośnikach warsztatowych i platformach parkingowych.

Zalety i wyzwania stosowania hydrauliki siłowej

Kluczowe korzyści

Hydraulika siłowa jest tak popularna i stosowana w wielu różnych urządzeniach dzięki swoim niezaprzeczalnym zaletom:

• Duża siła i gęstość mocy: Układy hydrauliczne potrafią wygenerować ogromne siły przy użyciu kompaktowych podzespołów. Wysokie ciśnienie oleju przekłada się na dużą siłę nacisku lub ciągu na tłokach siłowników, co pozwala na podnoszenie i przesuwanie bardzo ciężkich ładunków.
• Precyzja kontroli: Hydraulika umożliwia dokładną kontrolę ruchu i siły. Poprzez regulację zaworów można sterować prędkością wysuwania siłownika, kierunkiem przepływu oleju oraz wielkością wywieranego nacisku, co pozwala na bardzo płynne ruchy i dokładne ustawianie położenia.
• Trwałość i niezawodność: Dobrze zaprojektowany układ hydrauliczny cechuje się długą żywotnością. Ciecz robocza (olej) sama smaruje ruchome części, zmniejszając ich zużycie. Systemy te są wytrzymałe i rzadziej ulegają awariom, a wiele układów ma zabezpieczenia (np. zawory przelewowe) chroniące je przed przeciążeniem.
• Wszechstronność: Siłowniki hydrauliczne doskonale sobie radzą z ogromnymi obciążeniami, zapewniając stałą siłę nacisku bez względu na zmianę prędkości czy temperaturę otoczenia.

Wady i wymagania

Oczywiście układy hydrauliczne nie są pozbawione wad. Wymagają szczelności, wysokiej jakości uszczelek i odpowiedniej obsługi, takiej jak regularna filtracja oleju i wymiany zgodne z harmonogramem. Ich skomplikowana budowa i konieczność utrzymania wysokiej precyzji działania wszystkich elementów mogą generować wyższe koszty początkowe i serwisowe w porównaniu do innych systemów napędowych.

Dobór, konserwacja i diagnostyka siłowników hydraulicznych

Kluczowe parametry doboru siłownika

Prawidłowy dobór siłownika hydraulicznego jest niezwykle ważny, aby system działał sprawnie i wydajnie, jednocześnie minimalizując ryzyko awarii. Należy wziąć pod uwagę wiele kluczowych parametrów:

• Średnica cylindra i średnica tłoka: Im większa średnica, tym większa powierzchnia robocza, a co za tym idzie - większa siła generowana przy tym samym ciśnieniu.
• Długość skoku: Maksymalna odległość, na jaką tłoczysko może się wysunąć.
• Ciśnienie robocze: Maksymalne ciśnienie, pod jakim siłownik może pracować bez ryzyka uszkodzenia. Zazwyczaj podawane w barach lub megapaskalach.
• Udźwig lub wymagana siła: Określa maksymalną siłę generowaną przez siłownik.
• Rodzaj płynu hydraulicznego: Dobór odpowiedniego oleju jest kluczowy dla prawidłowej pracy i żywotności siłownika.
• Warunki środowiskowe: Temperatura, wilgotność, obecność zanieczyszczeń (pył, kurz, wilgoć) to czynniki, które należy uwzględnić przy wyborze siłownika.
• Rodzaj mocowania: Siłownik musi być odpowiednio zamocowany w maszynie.
• Typ uszczelnień: Odpowiadają za szczelność, ochronę przed pyłem i zatrzymywanie ciśnienia.

Precyzyjny dobór gwarantuje wydajność i chroni przed przedwczesnym zużyciem urządzenia. Współczesne siłowniki hydrauliczne są projektowane tak, by sprostać nawet najbardziej wymagającym aplikacjom.

Najczęstsze awarie i ich przyczyny

Nawet najlepiej zaprojektowany siłownik nie jest niezniszczalny. Pracuje często w warunkach wysokiego ciśnienia, narażony na zabrudzenia, wibracje i obciążenia dynamiczne. Najczęstsze problemy to:

• Wycieki cieczy roboczej: Zazwyczaj spowodowane zużyciem lub uszkodzeniem uszczelnień, mogą prowadzić do spadku siły i efektywności.
• Zanieczyszczenia w układzie: Metalowe opiłki, pył mogą powodować uszkodzenie gładzi cylindra i zablokowanie ruchu tłoka.
• Wygięcie tłoczyska: Jeśli siłownik był poddany niewłaściwemu obciążeniu bocznemu.
• Wewnętrzne przecieki: Z czasem elementy siłownika mogą się zużywać, co skutkuje przeciekami między tłokiem a cylindrem.
• Korozja: Szczególnie w siłownikach stosowanych na zewnątrz lub w środowiskach chemicznie agresywnych.

Konserwacja i regeneracja siłowników

Regularna konserwacja siłowników hydraulicznych jest kluczowa dla zapewnienia ich długiej żywotności i niezawodności. Podstawą jest systematyczna kontrola poziomu i jakości oleju. Jeśli zostanie zanieczyszczony lub jego ilość spadnie do zbyt niskiego poziomu, elementy maszyny mogą się przegrzewać i szybciej zużywać. Niezwykle ważna jest wymiana filtrów oraz sprawdzanie stanu przewodów, które narażone są na pęknięcia i rozszczelnienia. Na możliwość długoterminowego korzystania z układu hydraulicznego wpływa także regularne czyszczenie chłodnic i kalibracja zaworów sterujących. Wczesna diagnoza problemów siłownika jest kluczowa, gdyż pozwala zapobiec poważniejszym awariom.

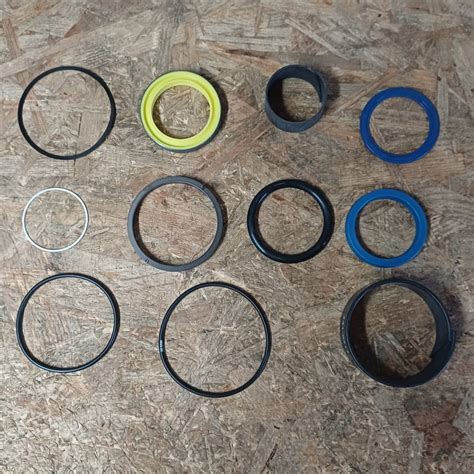

W przypadku wielu awarii nie trzeba od razu kupować nowego siłownika. Regeneracja siłowników hydraulicznych to nic innego jak przywracanie ich do pełnej sprawności przez wymianę zużytych elementów i przywrócenie właściwych parametrów pracy. Regeneracja jest procesem złożonym i w niektórych przypadkach warto ocenić stan techniczny, aby zastanowić się, czy jest dobrym pomysłem. Urządzenia po regeneracji nie są już tak sprawne, jak nowe, oferowane przez producenta, jednak w wielu sytuacjach pozwala to na znaczne obniżenie kosztów eksploatacji.
