Siłownik łamania ramienia stanowi kluczowy element układu hydraulicznego koparko-ładowarki JCB 3CX, odpowiedzialny za sterowanie ruchem łamania ramienia wysięgnika. Jego prawidłowe działanie jest niezbędne do wykonywania precyzyjnych i efektywnych prac budowlanych.
Zasada działania siłownika łamania ramienia

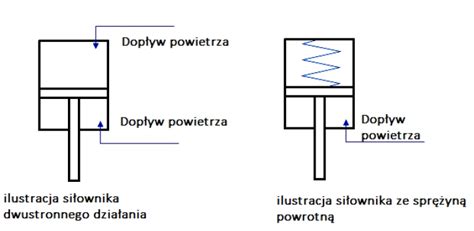

Siłownik łamania ramienia jest urządzeniem hydraulicznym typu dwustronnego działania. Oznacza to, że ciecz robocza (olej hydrauliczny) może być doprowadzana zarówno do jednej, jak i do drugiej strony tłoka, co pozwala na ruch w obu kierunkach - wysuwanie i wciąganie tłoczyska. Siłownik ten jest połączony z ramieniem wysięgnika koparko-ładowarki i za pośrednictwem układu sterowania hydraulicznego otrzymuje ciśnienie oleju, które generuje siłę potrzebną do wykonania ruchu łamania.
Mechanizm działania opiera się na zasadzie zamiany energii ciśnienia hydraulicznego na energię mechaniczną. Tłok wewnątrz cylindra siłownika, pod wpływem ciśnienia oleju, przesuwa się, powodując ruch tłoczyska. Tłoczysko jest połączone z elementami konstrukcyjnymi ramienia wysięgnika, co umożliwia jego zginanie i precyzyjne pozycjonowanie.
Budowa siłownika łamania ramienia

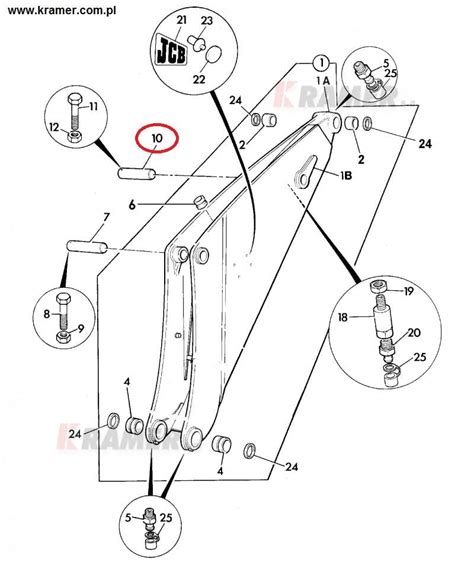

Typowy siłownik łamania ramienia JCB 3CX składa się z kilku podstawowych elementów:
- Cylinder: Metalowa obudowa, wewnątrz której porusza się tłok.
- Tłok: Element uszczelniony ruchomy wewnątrz cylindra.
- Tłoczysko: Pręt połączony z tłokiem, przenoszący siłę na elementy sterujące ramieniem.
- Uszczelnienia: Zapewniają szczelność między tłokiem a cylindrem oraz między tłoczyskiem a pokrywą cylindra, zapobiegając wyciekom oleju.
- Przyłącza hydrauliczne: Punkty doprowadzania i odprowadzania oleju hydraulicznego.
- Zaczepy/uchwyty: Elementy służące do zamocowania siłownika do ramy maszyny i ramienia wysięgnika.
Konserwacja i serwisowanie
Aby zapewnić długą żywotność i niezawodność siłownika łamania ramienia, konieczne jest regularne przeprowadzanie czynności konserwacyjnych. Należą do nich:
- Kontrola poziomu oleju hydraulicznego: Utrzymywanie odpowiedniego poziomu oleju w układzie jest kluczowe dla prawidłowego działania siłownika.
- Kontrola stanu uszczelnień: Regularne sprawdzanie uszczelnień pod kątem pęknięć, przetarć lub innych uszkodzeń zapobiega wyciekom oleju i awariom.
- Kontrola czystości układu hydraulicznego: Zanieczyszczenia w oleju mogą prowadzić do przyspieszonego zużycia elementów siłownika.
- Smorowanie punktów ruchomych: W przypadku występowania zewnętrznych punktów smarowania, należy zadbać o ich regularne natłuszczanie.
W przypadku stwierdzenia wycieków oleju, obniżonej wydajności lub nietypowych dźwięków podczas pracy, należy niezwłocznie przeprowadzić diagnostykę i ewentualną naprawę lub wymianę siłownika.
Naprawa uszkodzonego cylindra hydraulicznego | Część 1 | Wykonanie nowego cylindra
Najczęstsze problemy i ich przyczyny
Do najczęściej występujących problemów z siłownikiem łamania ramienia JCB 3CX należą:
| Problem | Możliwa przyczyna |
|---|---|
| Wycieki oleju | Uszkodzone uszczelnienia, pęknięcie cylindra, luźne przyłącza hydrauliczne. |
| Spadek mocy lub powolne działanie | Niski poziom oleju hydraulicznego, zanieczyszczony olej, uszkodzona pompa hydrauliczna, nieszczelności w układzie, uszkodzenie tłoka lub cylindra. |
| Nietypowe dźwięki (stukot, zgrzytanie) | Brak smarowania, uszkodzone elementy wewnętrzne siłownika, obecność powietrza w układzie hydraulicznym. |
| Brak ruchu | Całkowita utrata ciśnienia w układzie, awaria zaworu sterującego, zerwanie połączenia z układem hydraulicznym. |
W przypadku wystąpienia któregokolwiek z powyższych problemów, zaleca się skontaktowanie się z wykwalifikowanym serwisem technicznym w celu przeprowadzenia profesjonalnej diagnostyki i naprawy.
