Modernizacja ciągników Ursus C-330 poprzez montaż systemu wspomagania kierownicy znacząco zwiększa komfort i precyzję prowadzenia maszyny. Składa się on z kilku kluczowych komponentów, które wspólnie tworzą sprawny i niezawodny układ hydrauliczny.
Kluczowe elementy systemu wspomagania
Siłownik hydrauliczny

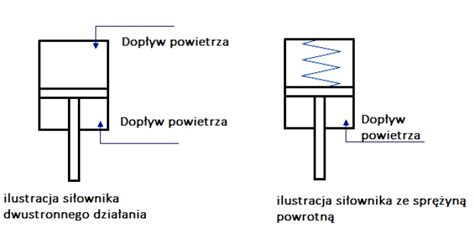

Centralnym elementem systemu jest **wzmacniany cylinder hydrauliczny dwustronnego działania**, dostarczany wraz z główkami. Główki te pozwalają na precyzyjną regulację długości cylindra, co umożliwia ustawienie idealnie równego skrętu kół. Ten typ siłownika zapewnia efektywne wspomaganie zarówno przy skręcie w lewo, jak i w prawo, redukując wysiłek operatora.
Orbitrol
**Orbitrol** stanowi serce układu sterującego i odpowiada za kierowanie przepływem oleju hydraulicznego do siłownika. Jest on wyposażony we wszystkie potrzebne zawory: **przelewowy**, który chroni układ przed nadmiernym ciśnieniem; **szokowy**, zabezpieczający przed gwałtownymi wzrostami ciśnienia; oraz **zwrotny**, utrzymujący odpowiedni kierunek przepływu. Dla stabilnego montażu orbitrola przewidziano **wspornik orbitrola**, będący elementem kolumny kierowniczej, mocowany na cztery śruby do pokrywy górnej skrzyni biegów.
Kolumna kierownicza
Specjalnie zaprojektowana **kolumna kierownicza C-330** jest kompatybilna z każdą standardową kierownicą, co ułatwia integrację nowego systemu z istniejącym wyposażeniem ciągnika. Jej konstrukcja zapewnia solidne połączenie między kierownicą a orbitrolem.
Pompa hydrauliczna wspomagania

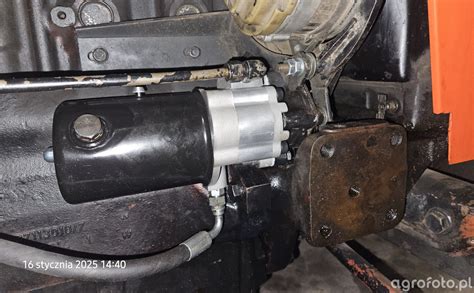

**Pompa hydrauliczna wspomagania C-330** jest kluczowym elementem generującym ciśnienie w układzie. Jest ona napędzana z paska sprężarki, co zapewnia jej ciągłą i niezawodną pracę. Do jej montażu służy **wspornik mocowania pompy wspomagania** wraz z kołem pasowym, które jest osadzone na łożyskach, zapewniając płynną pracę i minimalizując zużycie.
Elementy mocujące i połączeniowe
Kompletny system wspomagania wymaga również odpowiednich elementów montażowych i łączących, które zapewniają jego stabilność i funkcjonalność:
- Istotny jest **wspornik mocowania cylindra**, który zapewnia jego stabilną pozycję w układzie.
- Do przenoszenia ruchu na koła służą **ramiona dolne mocujące drążek poprzeczny**.
- Bezpośrednio połączony z nimi jest **drążek poprzeczny**, który przenosi siłę z siłownika na układ kierowniczy.
- Całość uzupełnia **ramię zwrotnicy górne**, odpowiedzialne za prawidłowe działanie zwrotnic.
- W systemie znajduje się także **ogranicznik**, który zapewnia bezpieczeństwo i precyzję ruchu, zapobiegając nadmiernemu skręceniu kół.
