Siłowniki hydrauliczne to niezwykle istotne elementy wykorzystywane w różnych gałęziach przemysłu, w tym w ciężkich maszynach budowlanych, takich jak koparki JCB. Pozwalają one na przekształcenie energii płynów hydraulicznych w ruch liniowy, co z kolei umożliwia realizację wielu zadań, takich jak podnoszenie ciężkich obiektów czy sterowanie maszynami. Ich zadanie polega na zamianie energii pod wpływem ciśnienia cieczy w ruch poszczególnych elementów układu.
Rola i Znaczenie Siłowników Hydraulicznych
Siłowniki hydrauliczne znajdują zastosowanie w wielu dziedzinach przemysłu, takich jak budownictwo, motoryzacja, lotnictwo czy rolnictwo. W budownictwie wykorzystuje się je do sterowania maszynami takimi jak koparki, dźwigi czy betoniarki. Można je znaleźć w wielu ciężkich maszynach budowlanych oraz mniejszych urządzeniach, na przykład w prasach hydraulicznych, maszynach rolniczych czy walcarkach wykorzystywanych w hutach.

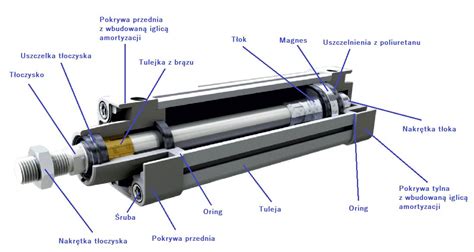

Budowa Siłownika Hydraulicznego
Siłowniki hydrauliczne składają się z kilku podstawowych elementów, które współpracują ze sobą w celu uzyskania odpowiedniego ruchu liniowego. Mimo że siłowniki mogą różnić się między sobą wielkością, kształtem i detalami w budowie, to ich ogólna konstrukcja jest stosunkowo prosta.
Głównym elementem jest cylindryczna komora, w której znajduje się tłok. Tłok ten jest połączony z trzpieniem, zwanym tłoczyskiem, który wystaje na zewnątrz komory i umożliwia przeniesienie ruchu na inne elementy maszyny. Tłoczysko to podłużny element, który steruje ruchem podstawowej części układu. Po obu stronach tłoka znajdują się komory oleju hydraulicznego, które są odpowiedzialne za generowanie siły potrzebnej do poruszania tłoka. Tłok jest otoczony cieczą, którą najczęściej stanowi zagęszczony olej.
Aby ciecz robocza nie wydostawała się na zewnątrz, urządzenie wyposażone jest w uszczelki. Jak wyjaśnia specjalista, miejsce, wewnątrz którego pracuje tłok, składa się z dławicy i stopy, czyli pokrywy przedniej i tylnej. Całość otoczona jest cylindryczną obudową.
Zasada Działania: Prawo Pascala w Praktyce
Podstawą działania siłowników hydraulicznych jest zasada Pascala, która mówi, że ciśnienie wywierane na zamknięty płyn rozchodzi się równomiernie we wszystkich kierunkach. W praktyce oznacza to, że jeśli w komorze siłownika znajduje się olej hydrauliczny pod ciśnieniem, to ciśnienie to będzie działać na tłok, powodując jego przemieszczenie. Im większe ciśnienie, tym większa siła generowana przez siłownik.
Rodzaje Siłowników Hydraulicznych i Ich Zastosowanie
Cylindry hydrauliczne można podzielić na dwa podstawowe rodzaje:
- Siłowniki jednostronnego działania: W tym przypadku ciecz robocza dostaje się pod wpływem ciśnienia do cylindra i napiera na tłok, który zostaje wprawiony w ruch posuwisto-zwrotny. Aby tłok wrócił do pozycji wyjściowej, wykorzystuje się sprężynę.
- Siłowniki dwustronnego działania: W siłowniku hydraulicznym dwustronnego działania znajdują się dwie komory doprowadzające czynnik roboczy, dlatego ruch może być prowadzony w dwie strony. W tym przypadku nie ma konieczności używania sprężyny, ponieważ ciecz działa na obie strony tłoka.
Taki rodzaj siłowników hydraulicznych wykorzystuje się między innymi w koparkach lub żurawiach, ponieważ siłownik dwustronny pozwala na płynne operowanie ramieniem roboczym w różne strony. Typy cylindrów mogą różnić się w zależności od urządzeń, w których są stosowane. Czasem objaw, że łyżka zamyka się i otwiera z tą samą prędkością, jest oczekiwany. Jednak w przypadku siłownika różnicowego, jego konstrukcja może sprawić, że szybciej otwiera, niż zamyka. Dzieje się tak, ponieważ pojemność siłownika musiałaby być większa niż wydajność pompy, aby uzyskać równą prędkość w obu kierunkach.
Siłowniki hydrauliczne jednostronnego i dwustronnego działania: jaka jest różnica?

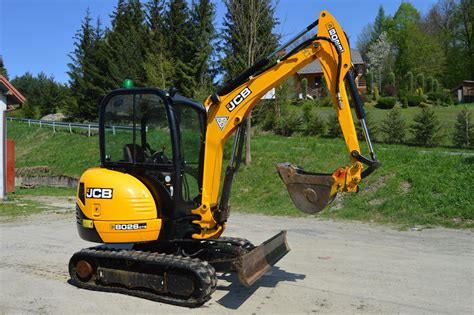

Specyfika Siłowników Wychylania w Maszynach JCB
W kontekście maszyn takich jak koparki JCB, siłowniki dwustronnego działania odgrywają kluczową rolę w sterowaniu ramieniem roboczym, znanym również jako siłownik wychylania lub wysięgnika. Odpowiadają one za płynne operowanie ramieniem w różne strony, umożliwiając precyzyjne ruchy wychylania, podnoszenia i opuszczania.
Potencjalne problemy w działaniu siłownika wychylania mogą objawiać się na różne sposoby. Na przykład, uszkodzony siłownik może opadać podczas postoju maszyny, co świadczy o utracie szczelności. Nawet zregenerowany siłownik z nowymi uszczelnieniami nie zawsze gwarantuje 100% szczelności, szczególnie przy dużym udźwigu.
Innym symptomem może być spowolnienie lub przeskok ruchu ramienia w określonym zakresie, na przykład podczas zamykania (składania) ramienia. Takie zachowanie może wskazywać na uszkodzenie uszczelniaczy, rysy w cylindrze, czy też problemy z działaniem zaworów liniowych lub rozdzielacza. W przypadku, gdy podczas próby słychać w rozdzielaczu ruch oleju, ale ramię nie porusza się lub porusza się tylko na zimnym oleju, może to sugerować problemy z rozdzielaczem, uszkodzenie listwy rozdzielacza, luz lub zarysowania, albo niską lepkość oleju.
Zalety i Diagnostyka Siłowników Hydraulicznych
Zaletą siłowników jest ich prosta konstrukcja połączona z precyzją działania. Są łatwe w sterowaniu, a także bezpieczne w eksploatacji. W przypadku problemów z działaniem siłownika, należy sprawdzić jego uszczelnienia oraz stan cylindra. Ważną rolę w systemie hydraulicznym odgrywają również zawory liniowe oraz rozdzielacz, które kontrolują przepływ oleju i ciśnienie, wpływając na prawidłowe funkcjonowanie siłownika wychylania.
