Schematy i mechanizmy sił uciągu w ciągnikach Massey Ferguson

Transport nawozów i materiałów siewnych na pole jest kluczowym elementem prac wiosennych w rolnictwie. Do bezpiecznego i efektywnego użytkowania środków transportu, takich jak przyczepy rolnicze, niezbędne są nie tylko skuteczne hamulce, ale także precyzyjna kontrola nad siłami występującymi między ciągnikiem a maszyną. W nowoczesnych ciągnikach, zwłaszcza marki Massey Ferguson, coraz większą rolę odgrywają skomplikowane systemy elektroniczne i hydrauliczne, które wymagają dogłębnej znajomości ich budowy i schematów działania.

Układy hamulcowe w przyczepach rolniczych

Niezawodne układy hamulcowe w przyczepach są fundamentem bezpieczeństwa w transporcie rolniczym. W zależności od konstrukcji i wymagań, stosuje się różne ich typy, które oddziałują na sposób przekazywania sił między ciągnikiem a przyczepą.

Hamulce najazdowe (bezwładnościowe)

W przyczepach często używane są hamulce najazdowe, zwane również bezwładnościowymi. Mechanizm uruchamiający ten typ hamulca montowany jest w dyszlu przyczepy. Rozwiązanie to wykorzystuje siłę, jaka powstaje między pojazdem holującym a przyczepą podczas najeżdżania przyczepy na hamujący ciągnik. Ta siła, poprzez układ dźwigni oraz linek, uruchamia hamulec bębnowy w kołach przyczepy. Zaletami tego typu hamulców są niskie koszty oraz prosta konstrukcja.

schemat układu hamulców najazdowych w przyczepie rolniczej

Hamulce pneumatyczne

Hamulce pneumatyczne wykorzystywane są w wielu pojazdach, w tym w autobusach, ciężarówkach, pociągach oraz przyczepach rolniczych. Charakteryzują się większą skutecznością i możliwościami adaptacji niż hamulce najazdowe.

Rodzaje i działanie

Istnieją dwa rodzaje hamulców pneumatycznych: jedno- i dwuprzewodowe. Do zalet tych systemów można zaliczyć automatyczne uruchomienie hamulców w przypadku nagłej dekompresji w układzie. Wadą jest natomiast konieczność osuszania powietrza w układzie przy pomocy specjalnych osuszaczy, ponieważ w wyniku zmian ciśnienia z powietrza wytrąca się woda, która może powodować uszkodzenia komponentów.

Podłączanie i kompatybilność układów

Warto pamiętać, że układ jednoobwodowy może być używany tylko przy prędkości do 25 km/h. Wynika to z budowy układu, gdzie zasilanie i sterowanie jednym przewodem powoduje szybsze wyczerpanie zapasu sprężonego powietrza w butli przyczepy, a tym samym brak możliwości bezpiecznego wyhamowania zestawu jadącego z większą prędkością.

Układy hamulcowe jedno- i dwuprzewodowe nie są ze sobą kompatybilne, co oznacza, że prawidłowe spięcie ciągnika z układem jednoprzewodowym i przyczepy z układem dwuprzewodowym nie jest możliwe bez modyfikacji. Przed podłączeniem przewodów ciśnieniowych należy upewnić się, że złącza są czyste, a po rozłączeniu należy je zabezpieczyć pokrywkami lub spiąć z przeznaczonymi do tego złączami zamontowanymi zwykle na dyszlu przyczepy.

W przypadku, gdy ciągnik współpracuje z przyczepami z różnymi układami, najlepiej jest posiadać instalację ciągnika przystosowaną do obu rozwiązań, czyli z trzema złączami pneumatycznymi. Jeśli ciągnik posiada jedynie instalację dwuprzewodową, można ją łatwo zmodyfikować przy pomocy zestawu doposażenia, uzyskując trzecie wyjście pneumatyczne do podłączenia instalacji jednoprzewodowej. Należy również pamiętać, że przy podłączaniu dwóch przyczep do ciągnika, obie powinny mieć ten sam typ układu hamulcowego.

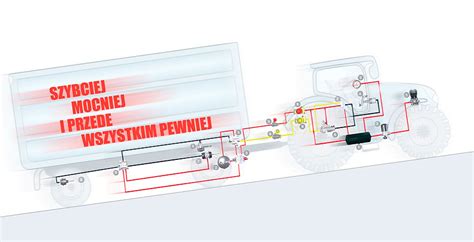

schemat układu hamulców pneumatycznych jedno- i dwuprzewodowych oraz tablica złączy w ciągniku rolniczym

Automatyczne regulatory siły hamowania

Od pewnego czasu w układach pneumatycznych przyczep rolniczych stosowane są automatyczne regulatory siły hamowania, zwane również korektorami. Są one montowane w układzie zamiast regulatorów ręcznych (3- lub 4-pozycyjnych), zazwyczaj w ramie przyczepy pod skrzynią ładunkową, nad tylną lub środkową osią. Korektor jest połączony z osią poprzez uchylne ramię.

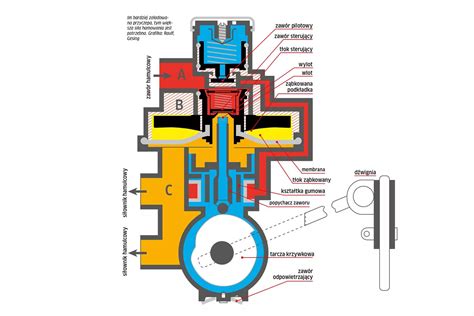

automatyczny regulator siły hamowania przyczepy

Hamulce hydrauliczne

Coraz częściej w przyczepach rolniczych spotyka się hamulce hydrauliczne. Choć zasada działania i medium robocze (ciecz nieściśliwa) są podobne do tych znanych z samochodów osobowych, układy te różnią się konstrukcją.

Zasada działania i budowa

Układ hamulców hydraulicznych jest prostszy w budowie od układu pneumatycznego i charakteryzuje się mniejszymi rozmiarami siłowników, z uwagi na wyższe ciśnienie robocze (60-100 bar). W momencie wciśnięcia pedału hamulca w ciągniku zostaje uruchomiony odpowiedni zawór, przekazujący ciśnienie z pompy hydraulicznej ciągnika do układu hamulcowego przyczepy. W odróżnieniu od układu pneumatycznego, w układzie hydraulicznym istnieje możliwość sterowania siłą hamowania za pomocą pedału hamulca w ciągniku.

Hydrauliczne siłowniki hamulcowe różnią się od zwykłych siłowników siłowych zastosowaniem sprężyny wewnątrz siłownika oraz widełek na końcu tłoczyska. Sprężyna pozwala na powrót siłownika do pozycji wyjściowej w chwili zwolnienia pedału hamulca w ciągniku, natomiast widełki umożliwiają bezproblemowe połączenie siłownika z dźwignią rozpieraka hamulca w przyczepie.

schemat układu hamulców hydraulicznych przyczepy

Rozwiązanie problemu braku samoczynnego hamowania

Najprostszy układ hydrauliczny ma wadę - brak możliwości samoczynnego zahamowania przyczepy w przypadku jej niezamierzonego odłączenia od ciągnika. Wada ta, zgodnie z przepisami dotyczącymi warunków dopuszczenia przyczepy do ruchu, uniemożliwia jej legalną rejestrację i użytkowanie na drogach publicznych. Problem ten można rozwiązać poprzez montaż dodatkowych elementów w układzie, takich jak specjalny zawór bezpieczeństwa, akumulator hydrauliczny oraz odpowiednie nyple i przewody.

Zasada działania zmodyfikowanego układu jest prosta: w momencie niezamierzonego odczepienia się przyczepy (np. w czasie jazdy), złącze typu Push-Pull rozłącza przewód zasilający, chroniąc go przed uszkodzeniem. Łańcuch przymocowany do ciągnika przestawia zawór bezpieczeństwa w pozycję STOP, co powoduje, że ciśnienie oleju zgromadzonego w akumulatorze hydraulicznym uruchamia siłowniki hamulcowe. Taki układ spełnia wymagania określone w Dz. U. 32 z 2003 r., poz. 262 z późn. zm.

schemat układu hamulców hydraulicznych przyczepy z zabezpieczeniem samoczynnego hamowania

Połączenie instalacji pneumatycznej i hydraulicznej

Rosnąca popularność układów hamulców hydraulicznych w przyczepach wynika głównie z braku instalacji pneumatycznych w wielu ciągnikach sprowadzanych z zachodu. Średni koszt założenia instalacji pneumatycznej dwuobwodowej do ciągnika może wynosić około 5 tys. zł. Ciekawym i uniwersalnym rozwiązaniem jest połączenie instalacji pneumatycznej i hydraulicznej. W istniejącej instalacji pneumatycznej przyczepy (jedno- lub dwuprzewodowej) należy zdemontować siłowniki hamulcowe i w ich miejsce wstawić odpowiednio dobrane siłowniki hamulcowe pneumatyczno-hydrauliczne. Ich zaletą jest możliwość działania zarówno z układami pneumatycznymi, jak i hydraulicznymi. Ceny obu typów siłowników są bardzo zbliżone, a wyposażenie przyczepy w dodatkowy układ zwiększa jej przydatność, umożliwiając spinanie z ciągnikami wyposażonymi zarówno w instalacje pneumatyczne, jak i hydrauliczne.

Jak działają hamulce jednoobwodowe w przyczepie - Życie zwyczajnego rolnika #511

Schematy i elektryka w ciągnikach Massey Ferguson (MF)

Ciągniki Massey Ferguson, szczególnie serie 3000, 3100, 36XX, są maszynami o złożonej budowie, gdzie elektronika i hydraulika odgrywają kluczową rolę w sterowaniu licznymi funkcjami. Posiadanie odpowiednich schematów i dokumentacji technicznej jest często niezbędne do prawidłowej diagnozy i naprawy usterek.

Znaczenie dokumentacji technicznej

Dostęp do schematów elektrycznych i mechanicznych jest niezwykle ważny dla właścicieli i serwisantów ciągników Massey Ferguson. Umożliwia on precyzyjne lokalizowanie problemów, identyfikację komponentów oraz prawidłowe podłączenie złożonych systemów. Wielu użytkowników podkreśla, że bez tego typu dokumentacji, samodzielna naprawa, a nawet podstawowa diagnoza, stają się znacznie utrudnione, a czasem niemożliwe. Katalogi części często nie zawierają szczegółowych schematów połączeń, co jeszcze bardziej uwypukla potrzebę posiadania pełnych instrukcji serwisowych.

Problemy z systemem EHR (Elektroniczny Hydrauliczny Regulator)

System EHR (Elektroniczny Hydrauliczny Regulator) jest jednym z najbardziej zaawansowanych i jednocześnie problematycznych obszarów w ciągnikach MF. Odpowiada on za precyzyjne sterowanie podnośnikiem, w tym za regulację siły uciągu, co jest kluczowe np. podczas pracy z pługiem.

Diagnoza i objawy usterek EHR

Częstym problemem zgłaszanym przez użytkowników jest sytuacja, w której EHR opuszcza podnośnik, ale nie jest w stanie go podnieść, zarówno z panelu sterowania, jak i z przycisków na błotniku. Typowe objawy to słabo świecąca dioda podnoszenia w module EHR lub brak reakcji na sterowanie. W takich przypadkach często podejrzewa się usterkę samego komputera EHR lub jego komponentów, takich jak elektrozawory czy czujniki.

W procesie diagnozy ważne jest sprawdzenie napięcia na kostkach przy elektrozaworach. Cewki sterowane są masą z modułu EHR, co oznacza, że na jednym pinie powinno być 12V, a drugi w momencie opuszczania sterownik zwiera do masy. Nieprawidłowe napięcie na obydwu pinach może wskazywać na problem z komputerem lub jego okablowaniem. Użytkownicy często próbują zamieniać cewki miejscami, aby wykluczyć ich uszkodzenie, a także odłączać przyciski na błotnikach, które mogą powodować zwarcie.

Czujniki siły uciągu w EHR

Kluczowym elementem systemu EHR są czujniki siły uciągu, często realizowane za pomocą specjalnych sworzni. Ich zadaniem jest mierzenie obciążenia podnośnika i automatyczne reagowanie (np. podnoszenie pługa, gdy ciągnik ma ciężko), aby utrzymać stałą głębokość pracy lub chronić ciągnik przed przeciążeniem. Problemy z tymi czujnikami mogą objawiać się niestabilną pracą narzędzi (np. pług pracuje raz za głęboko, raz za płytko). W przypadku problemów z czujnikami siły uciągu, zaleca się sprawdzenie ich parametrów miernikiem przed przystąpieniem do wymiany, a także upewnienie się, że okablowanie i wtyczki są w dobrym stanie, gdyż często ulegają uszkodzeniom.

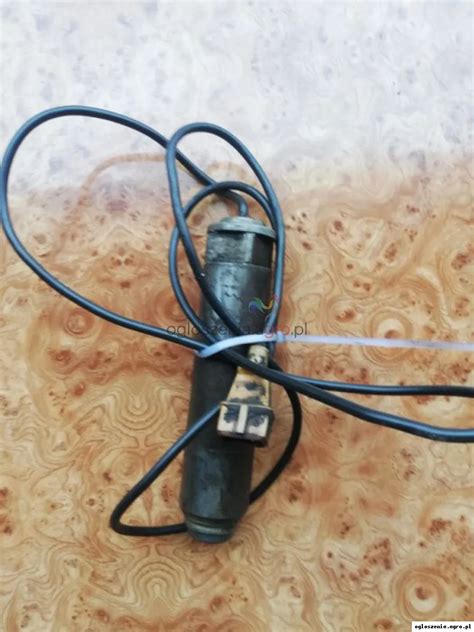

czujnik siły uciągu podnośnika w ciągniku rolniczym

Rozwiązywanie problemów z zasilaniem i sterowaniem

Jeżeli po odłączeniu panelu EHR i podłączeniu bezpośrednio do okrągłej kostki system działa poprawnie, świadczy to o wadliwej pracy samego komputera EHR, który mógł zostać nieprawidłowo naprawiony lub jest uszkodzony. Inne problemy mogą dotyczyć słabego ładowania (np. 13V), uszkodzonych czujników ciśnienia w skrzyni biegów czy zapchanego filtra hydrauliki, co również wpływa na działanie elektronicznych systemów sterujących.

Jak działają hamulce jednoobwodowe w przyczepie - Życie zwyczajnego rolnika #511

Elektryka i hydraulika: inne częste problemy

Oprócz systemu EHR, ciągniki Massey Ferguson mogą wykazywać szereg innych problemów elektrycznych i hydraulicznych, które wymagają znajomości budowy i schematów.

Problemy z wałkiem WOM (WOM)

Użytkownicy zgłaszają problemy z wałkiem WOM, takie jak trudności z jego wyjęciem, luzy na koszu sprzęgłowym, czy migotanie kontrolki ciśnienia skrzyni i wałka WOM po rozgrzaniu oleju. Te objawy mogą wskazywać na niskie ciśnienie na porcie i konieczność interwencji w koszu sprzęgłowym, co często wymaga specjalistycznej wiedzy i schematów dostępu do podzespołów.

Kwestie związane z przekładnią i skrzynią biegów

Problemy ze zmianą zakresów biegów (np. żółw/zając) mogą wynikać z uszkodzonych widełek w skrzyni biegów. Również mrugające kontrolki półbiegów na przemian (A-C, B-D) po zmianie elementów w przednim napędzie i spuszczeniu oleju w skrzyni biegów wskazują na złożone problemy elektryczne lub hydrauliczne, często powiązane z uszkodzonymi czujnikami lub modułami sterującymi. Niewłaściwe połączenia, np. masowanie obwodu ciśnienia oleju w skrzyni, mogą prowadzić do poważnych konsekwencji i dalszych usterek całego systemu.

schemat połączeń elektrozaworów w skrzyni biegów Massey Ferguson

Systemy ogrzewania i inne obwody

Problemy z ogrzewaniem kabiny, takie jak brak przepływu płynu do nagrzewnicy, mimo wymiany zaworka, mogą świadczyć o niewydolności pompy lub obecności innych zablokowanych zaworków w układzie chłodzenia. Takie usterki, choć wydają się proste, często wymagają analizy schematów hydraulicznych i diagnostyki ciśnienia w układzie.

Dostępność i poszukiwanie schematów

Poszukiwanie schematów elektrycznych i mechanicznych do ciągników Massey Ferguson, zwłaszcza starszych modeli (seria 3000, 3100, 36XX), bywa wyzwaniem. Użytkownicy często dzielą się informacjami o dostępności:

  • Książki serwisowe: Niektóre modele MF (np. 3000 i 3100) posiadają kompleksowe książki serwisowe zawierające pełne schematy wszystkich systemów, które są niezwykle cenne dla samodzielnych napraw.
  • Katalogi części: Zazwyczaj nie zawierają szczegółowych schematów elektrycznych, koncentrując się na rysunkach złożeniowych i numerach części.
  • Wiązki kabli: Dostępne mogą być dokumenty przedstawiające całe wiązki kabli, ale bez precyzyjnych schematów połączeń.
  • Specjalistyczne katalogi: W przypadku elektroniki podnośnika (EHR), dostępne są katalogi części systemu, zawierające informacje o czujnikach i innych elementach.

Wyzwania związane z modyfikacjami i brakiem dokumentacji

Często zdarza się, że ciągniki kupowane na rynku wtórnym mają zmodyfikowaną elektrykę lub hydraulikę, co dodatkowo utrudnia naprawy bez oryginalnych schematów. Dokumentacja, jeśli jest dostępna, bywa napisana w językach obcych (np. niemieckim, francuskim), co stanowi barierę dla niektórych użytkowników. Niemniej jednak, społeczności internetowe i inżynierowie-mechanicy aktywnie wymieniają się informacjami i skanami dokumentów, dążąc do zgromadzenia i udostępnienia wszelkich potrzebnych danych.
