Niniejszy artykuł przedstawia kluczowe aspekty związane z demontażem ubijaka stopowego marki Wacker Neuson, bazując na standardowych procedurach serwisowych. Celem jest zapewnienie operatorom i technikom szczegółowych wskazówek dotyczących bezpiecznego i efektywnego rozłożenia maszyny na części, co jest niezbędne do przeprowadzenia konserwacji, naprawy lub wymiany komponentów. Podkreślamy znaczenie przestrzegania zaleceń producenta zawartych w pełnej instrukcji serwisowej.
Ogólne Zasady Bezpieczeństwa
Przed przystąpieniem do jakichkolwiek prac demontażowych, kluczowe jest zapoznanie się i ścisłe przestrzeganie zasad bezpieczeństwa. Ubijaki stopowe to maszyny wymagające szczególnej ostrożności ze względu na ruchome części, paliwo oraz systemy zapłonowe. Zawsze należy odłączyć przewód wysokiego napięcia od świecy zapłonowej lub odłączyć akumulator, aby zapobiec przypadkowemu uruchomieniu. Należy również upewnić się, że maszyna jest stabilnie ustawiona, a paliwo zostało spuszczone lub jego dopływ odcięty. Użycie odpowiednich środków ochrony osobistej, takich jak rękawice, okulary ochronne i odpowiednie obuwie, jest obowiązkowe.
Wymagane Narzędzia i Materiały
Do przeprowadzenia demontażu ubijaka stopowego Wacker Neuson konieczne będzie przygotowanie odpowiedniego zestawu narzędzi. Standardowy zestaw powinien obejmować:
- Klucze płaskie i nasadowe (w różnych rozmiarach)
- Wkrętaki (krzyżakowe i płaskie)
- Klucze imbusowe
- Ściągacze (do sprzęgła, łożysk, jeśli wymagane)
- Młotek gumowy lub plastikowy
- Zestaw do pomiaru luzów (szczelinomierz)
- Pojemniki na płyny eksploatacyjne (paliwo, olej)
- Czyściwa i środki odtłuszczające
- Zabezpieczenia gwintów (np. Loctite, jeśli zalecane)
Należy również mieć pod ręką czyste pojemniki na zdemontowane części, aby uniknąć ich zgubienia i ułatwić ponowny montaż.
Szczegółowa Procedura Demontażu
Demontaż Obudowy i Elementów Zewnętrznych
- Rozpocznij od odłączenia przewodu wysokiego napięcia od świecy zapłonowej, aby uniemożliwić przypadkowe uruchomienie silnika.
- Odkręć śruby mocujące osłony silnika oraz pozostałe elementy obudowy. Ostrożnie zdejmij wszystkie panele, zwracając uwagę na ewentualne połączenia elektryczne lub linki (np. ssania, przepustnicy).
- Zdemontuj uchwyt prowadzący, jeśli jest to konieczne do dalszych etapów.
Demontaż Układu Paliwowego
- Opróżnij zbiornik paliwa do odpowiedniego pojemnika.
- Odłącz wężyki paliwowe od gaźnika i zbiornika.

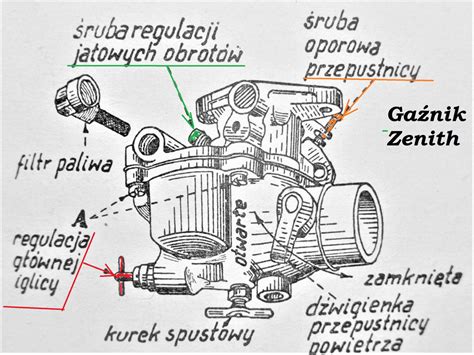

- Zdemontuj gaźnik, odkręcając śruby mocujące i ostrożnie odłączając linkę przepustnicy oraz ewentualne połączenia elektryczne (np. zawór odcinający paliwo).
- Usuń filtr paliwa, jeśli jest łatwo dostępny.
Demontaż Silnika
- Po odłączeniu wszystkich elementów zewnętrznych i paliwowych, przejdź do demontażu silnika z ramy ubijaka.
- Odkręć śruby mocujące silnik do płyty montażowej lub ramy. Zazwyczaj silnik jest przymocowany za pomocą gumowych izolatorów antywibracyjnych.
- Ostrożnie wyjmij silnik, zwracając uwagę na jego ciężar i stabilne podparcie.
Demontaż Sprzęgła i Układu Napędowego
- Po zdjęciu silnika, zdemontuj sprzęgło odśrodkowe, jeśli jest to wymagane do dalszych prac. Często wymaga to użycia specjalnego ściągacza lub blokady wału korbowego.
- Odkręć obudowę przekładni lub element łączący silnik z mechanizmem ubijającym.
- Zdemontuj elementy układu napędowego, takie jak wał napędowy, koła zębate lub pasy, w zależności od konstrukcji ubijaka.
Jak rozmontować sprzęgło odśrodkowe gokarta/mini roweru
Demontaż Stopy Ubijaka i Mechanizmu Uderzającego
- Zabezpiecz ubijak w pozycji umożliwiającej bezpieczny dostęp do stopy.
- Odkręć śruby mocujące stopę ubijaka do mechanizmu udarowego.
- Rozłóż mechanizm udarowy, odkręcając obudowę i ostrożnie wyjmując sprężyny, tłok, tuleje prowadzące oraz inne elementy wewnętrzne. Zwróć uwagę na ich kolejność i orientację.
Inspekcja i Diagnostyka Po Demontażu
Po zdemontowaniu poszczególnych komponentów należy dokładnie je oczyścić i poddać inspekcji. Poszukaj oznak zużycia, pęknięć, deformacji lub korozji. Szczególną uwagę należy zwrócić na:
- Łożyska i uszczelnienia: Sprawdź luzy i wycieki.
- Elementy silnika: Stan tłoka, cylindra, zaworów (jeśli to silnik czterosuwowy).
- Sprzęgło: Grubość okładzin, stan sprężyn.
- Stopa ubijaka: Pęknięcia, odkształcenia, zużycie gumy.
- Sprężyny mechanizmu udarowego: Czy nie są odkształcone lub pęknięte.
Zawsze konsultuj się z tabelami tolerancji i specyfikacjami producenta zawartymi w pełnej instrukcji serwisowej, aby ocenić, czy dana część kwalifikuje się do wymiany.
