Skrzynie agro wywrotki są niezastąpionymi narzędziami w transporcie materiałów sypkich w rolnictwie, budownictwie i innych branżach. Ich uniwersalność, wydajność i możliwość konfiguracji sprawiają, że są to pojazdy niezwykle cenne w codziennej pracy. W niniejszym artykule przedstawiamy szczegółowe informacje dotyczące budowy, typów, zastosowań oraz kluczowych parametrów technicznych skrzyń wywrotek, w tym naczep i przyczep.
Systemy Wyładunku i Ich Zastosowanie

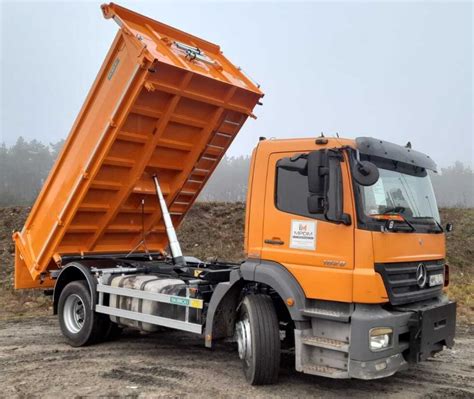

Dostępne systemy wyładunku obejmują wywrot na tył, na boki lub trójstronny, co pozwala na dopasowanie do różnych warunków. Najczęściej stosowany jest system, w którym ładunek wysypywany jest do tyłu poprzez podniesienie przedniej części skrzyni ładunkowej. Dzięki hydraulicznemu systemowi przechyłu skrzyni, możliwe jest opróżnianie ładunku w trzech kierunkach: do tyłu oraz na oba boki. Wywrotki doskonale sprawdzają się w transporcie płodów rolnych, ziemi czy materiałów budowlanych. Ich wytrzymała konstrukcja i wysokiej jakości hydraulika zapewniają szybki i bezproblemowy rozładunek, nawet przy ciężkich ładunkach.
Komponenty Hydrauliczne
Kluczowymi elementami każdego systemu wywrotu są komponenty hydrauliczne, takie jak:
- Tłok wywrotu
- Cylinder do wywrotu (kipra, skrzyni)
- Siłownik wywrotu
Rodzaje Skrzyń Transportowych
Skrzynie transportowe z wywrotem są dostępne w różnych wariantach, dostosowanych do konkretnych potrzeb. Możemy wyróżnić:
Skrzynie montowane na TUZ do ciągnika
Takie skrzynie oferują wywrot hydrauliczny i są produkowane w różnych rozmiarach, np. 1,0m, 1,2m, 1,5m, 1,8m, 2,0m. Ładowność tych skrzyń często wynosi około 1200 kg. Są to uniwersalne rozwiązania, które sprawdzają się w mniejszych gospodarstwach rolnych oraz przy pracach komunalnych.
Naczepy samowyładowcze (Wywrotki)
Naczepy samowyładowcze to wywrotki, które wymagają ciągnika siodłowego. Są one częścią zestawu drogowego o dopuszczalnej masie całkowitej (DMC) do 35 ton. Wśród nich wyróżnić można:
Wywrotki skorupowe Kröger MUP 30HP
Seria HP charakteryzuje się półokrągłą skrzynią ładunkową (halfpipe) i przednim siłownikiem wywrotu. Eliminacja ciężkich profili wzmacniających dzięki półokrągłej konstrukcji skrzyni pozwala na zwiększenie ładowności. Skrzynia jest zbudowana z dwóch arkuszy blachy połączonych spawaniem laserowym, a jej niemal płaska powierzchnia wewnętrzna zapobiega przywieraniu ładunku. Siłownik wywrotu działa precyzyjnie w najbardziej wytrzymałym punkcie skrzyni. Stabilny zderzak może być podnoszony i mocowany za pomocą sworzni wtykowych, a opcjonalnie składany hydraulicznie. Zderzak jest zgodny z międzynarodową homologacją typu UE (przepis UNECE 58-02). Hydrauliczna klapa tylna, sterowana dwoma siłownikami dwustronnego działania, otwiera się wysoko ponad punkt wysypu i jest dociskana do skrzyni przez dwa haki. Klapa jest wahadłowo zawieszona na siłownikach podnoszących, co umożliwia funkcję wahadłową przy rozładowywaniu np. piasku czy żwiru. Standardowo montowana jest mechaniczna stopa podporowa z szybkobiegiem.
SPRZĘGANIE NACZEPY WYWROTKI *krok po kroku
Opcje Dodatkowe do Przyczep Skorupowych Kröger MUP 30HP
Kröger oferuje szeroki asortyment opcji dodatkowych dla podwozia, w tym:
- Zaczepy montowane na elastycznych podkładach z regulacją wysokości
- Zaawansowane zawieszenie hydrauliczne
- Elektryczna podpora tylnej osi
- Sterowana oś oraz system kierowania (hydromechaniczny lub elektrohydrauliczny)
- Zestaw osi Boogie lub moduł osi wahadłowych
- Podwozie Tridec
- Autonomiczna hydraulika z opcją zdalnego sterowania
- System smarowania centralnego
- Oświetlenie w technologii LED
- Licznik przejechanych kilometrów
- Folia odblaskowa
- System Kennfixx dla łatwej identyfikacji złączy hydraulicznych
- Składana drabina z aluminium

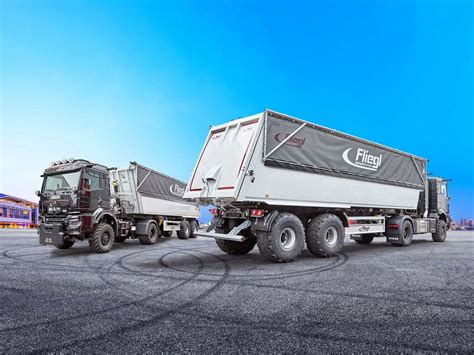

Naczepa siodłowa Fliegl ZHKA 350
Innowacyjna, 2-osiowa naczepa siodłowa z mechanizmem tylnej wywrotki i aluminiową skrzynią ZHKA 350 wyróżnia się optymalną wydajnością i wszechstronnym zastosowaniem. Jej dopuszczalna masa całkowita wynosi około 31 ton, a masa własna, zależnie od wyposażenia, osiąga wartość około 4700 kg. Na uwagę zasługuje przednia, zakrzywiona część ramy w kolorze novagrau (szary) bez narożników i kątów, co ogranicza masę pojazdu, zwiększa obciążenie użytkowe i stabilizuje ramę. Siły pionowe są optymalnie przenoszone na płytę sprzęgu siodłowego. Stalowy element pozycjonujący na spodzie zakrzywionego podwozia ułatwia mocowanie i zapobiega uszkodzeniom. Zaokrąglony kształt poprawia manewrowanie.
Aluminiowa skrzynia o długości 9300 mm ma stożkowy kształt, rozszerzający się ku tyłowi, co znacznie usprawnia rozładunek wszelkich towarów rolniczych, w tym wilgotnych materiałów takich jak obornik i kiszonka. Dzięki tylnej ścianie z gumową uszczelką, śrubom rzymskim i zasuwie do ziarna o wymiarach 400 x 400 mm, model ZHKA 350 nadaje się do transportu zboża, rzepaku i innych ładunków. Całkowita szczelność skrzyni eliminuje ryzyko wycieku cieczy. Zawieszenie pneumatyczne z mechanizmem opuszczania wywrotki gwarantuje płynną jazdę i stabilność podczas przechylania. Dźwignia regulacyjna umożliwia aktywne sterowanie zawieszeniem. Zabezpieczenie ładunku zapewnia plandeka zwijana z podestem, który po odchyleniu przesuwa się do tyłu, ograniczając występ do przodu przy wykorzystaniu sworznia królewskiego. Przyłącza pneumatyczne i elektryczne na podeście umożliwiają kierowcy łatwe mocowanie połączeń w pozycji stojącej. Opcjonalnie dostępny jest hydrauliczny dach składany TopLift light.
Specyfikacja podwozia Fliegl ZHKA 350 obejmuje:
- Podwozie lakierowane lakierem novagrau (szary), zoptymalizowane pod kątem obciążenia użytkowego dzięki wbudowanej ramie pojazdu.
- Masa całkowita: 31 000 kg.
- Nacisk na oś tylną: do 20 000 kg.
- Przyjęty nacisk na siodło: 11 000 kg.
- Rozstaw osi: około 1810 mm.
- Wysokość siodła: około 1400 mm.
- Podpora z przekładnią.
- Aluminiowa skrzynia: około 49 m³, 9300 mm x 2150 mm, kształt stożkowy, 2420 mm x 2470 mm, natur alu, skośna ściana czołowa, ściany boczne wykonane z pustych profili 30 mm ze zgarniającym sypkie towary profilem górnej belki.
- Wahliwa ściana tylna z zawiasami o podwójnym przegubie i podwójną blokadą haka, z gumową uszczelką i zasuwą do ziarna o wymiarach 400 x 400 mm.
- Przedni niskociśnieniowy siłownik (maks. 200 bar).
- Wersja osi z hamulcem bębnowym.
- Felgi stalowe.
- Wersja 60 km/h na rynek niemiecki z arkuszem danych TÜV.
- Ogumienie: 600/55-26,5.
- Szerokość zewnętrzna: około 2550 mm.

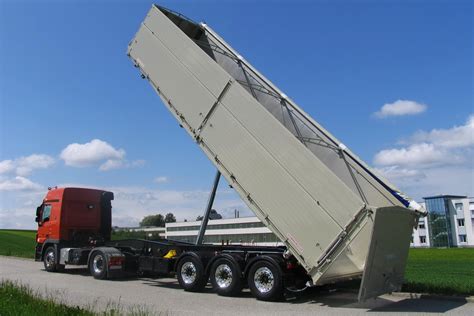

Naczepy Wielton Weight Master
Wywrotka Weight Master z aluminiową skrzynią ładunkową była bestsellerem Wieltonu w 2022 roku, ceniona za uniwersalność, zoptymalizowaną masę i mnogość konfiguracji. Naczepy samowyładowcze to priorytetowa kategoria produktów Wieltonu. Zastosowanie aluminiowej skrzyni ładunkowej jest alternatywą dla rozwiązań stalowych, pozwalając na większą ładowność, szczególnie w segmencie agro do transportu materiałów sypkich i płodów rolnych. Zaoszczędzony ciężar przekłada się na kilogramy towarów do przewiezienia, zwiększając wydajność transportu. Maksymalnie "odchudzone" warianty konfiguracji pozwalają osiągnąć masę własną pojazdu na poziomie nawet 4700 kg, co jest doceniane w wielu branżach, nie tylko w rolnictwie. Naczepa Weight Master jest również z powodzeniem wykorzystywana w budownictwie.
Szeroka rozpiętość konfiguracji wymaga precyzyjnego dostrajania produktu do specyfiki działalności klienta. Sposób użytkowania pojazdu może się znacznie różnić; na przykład załadunek zboża w Polsce i jego rozładunek na Zachodzie Europy inaczej eksploatuje konstrukcję skrzyni niż codzienne załadunki i rozładunki towarów składu budowlanego. Uniwersalną zasadą dla wszystkich naczep Wieltonu jest wykorzystywanie zaawansowanego technologicznie procesu produkcyjnego. W kontekście wywrotki Weight Master ze skrzynią aluminiową osadzoną na stalowej ramie, istotne są technologie KTL (Kataforeza) i spawania przez roboty. Metoda KTL efektywnie pokrywa konstrukcję powłoką zabezpieczającą powierzchnię ramy przed korozją. W Wieltonie cały proces odbywa się na zautomatyzowanej linii, co zapewnia wysoką jakość i powtarzalność.
Wymiary Naczep Wywrotek i Ich Znaczenie
Wybór odpowiednich wymiarów naczepy wywrotki jest kluczowy dla efektywności i rentowności transportu materiałów sypkich. Decydują one o ładowności, stabilności przy wyładunku, zużyciu paliwa, bezpieczeństwie i trwałości pojazdu.
Kluczowe Parametry Wymiarowe
- Długość: Dłuższa skrzynia oznacza większą kubaturę i możliwość przewiezienia większej objętości materiału. Jednak wiąże się to z wyższym środkiem ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie. Najczęściej spotykane długości to 7,2-8,5 metra.
- Szerokość: Standardowa szerokość mieści się w przedziale 2,30-2,38 metra. Przepisy w Polsce i UE określają maksymalną szerokość naczepy na 2,55 m (dla izoterm 2,60 m).
- Wysokość burty: Wysokość burty ma bezpośredni wpływ na pojemność. Typowe wysokości to 1,4-1,7 metra. Podniesienie burt o kilkanaście centymetrów może zwiększyć pojemność o kilka metrów sześciennych.
W praktyce, naczepy stalowe oferują pojemność od 24 do 33 m³, natomiast wersje aluminiowe mogą osiągać nawet 35-45 m³. Na przykład, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³.
Masa Własna i DMC
Większość naczep waży od 5 do 6,5 tony. Maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Każda tona mniej w konstrukcji naczepy to tona więcej możliwego ładunku, co przekłada się na realne oszczędności paliwa i czasu.
Wybór Materiału Skrzyni
- Stal: Lepsza do ciężkich ładunków (asfalt, kamień, gruz), oferuje większą wytrzymałość i niżej położony środek ciężkości. Zazwyczaj charakteryzuje się mniejszymi gabarytami i pojemnością (do 27 m³).
- Aluminium: Idealne do lekkich materiałów sypkich (zboże, piasek, trociny). Pozwala zwiększyć ładowność i zmniejszyć spalanie dzięki niższej masie własnej. Często ma większą pojemność.
Wybierając naczepę do ciężkich ładunków, zaleca się niższą i krótszą konstrukcję, o pojemności do 27 m³. Warto również rozważyć oś podnoszoną, która zmniejsza zużycie opon i paliwa przy pustym powrocie. Ważne jest także sprawdzenie wysokości siodła, standardowo około 1400 mm, aby uniknąć przekroczenia dopuszczalnej wysokości zestawu (maksymalnie 4 m).
Najczęściej Zadawane Pytania
Poniżej przedstawiamy odpowiedzi na często pojawiające się pytania dotyczące skrzyń agro wywrotek.
1. Czym różni się naczepa wywrotka od przyczepy wywrotki?
Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton. Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.
2. Czy naczepa wywrotka zawsze ma aluminiową skrzynię ładunkową?
Nie zawsze. Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), ponieważ pozwala zwiększyć ładowność i zmniejszyć spalanie. Jednak do ciężkich ładunków (gruz, kamień) często preferowane są skrzynie stalowe ze względu na większą wytrzymałość.
3. Jak obliczyć pojemność skrzyni ładunkowej w m³?
Najprościej pomnożyć długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne. Przykładowo: 7,5 × 2,3 × 1,5 m = 25,9 m³.
4. Czy wymiary naczepy wywrotki można dostosować do indywidualnych potrzeb?
W pewnym zakresie tak. Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi). Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz DMC.
5. Jakie są konsekwencje przeciążenia naczepy wywrotki?
Najczęstsze konsekwencje to nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy lub problemy z hamowaniem. Przeciążenie zwiększa ryzyko przewrócenia się pojazdu przy wywrocie.
6. Ile kosztuje naczepa wywrotka?
Średnie ceny zaczynają się od około 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Wpływ mają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe, np. hydrauliczny dach składany.
