Poniższa analiza dotyczy problemów z automatyczną skrzynią biegów w ładowarce JCB 530 SXL z 2002 roku, opierając się na doświadczeniach użytkownika i szczegółowych wskazówkach dotyczących jej funkcjonowania.
Opis problemu ze skrzynią biegów JCB 530 SXL
Użytkownik ładowarki JCB 530 SXL zgłaszał problemy z funkcjonowaniem skrzyni biegów, szczególnie w trybie automatycznym. Przy manualnej zmianie biegów przełącznikiem w lewej manetce wszystkie biegi działają zarówno do przodu, jak i do tyłu, choć niektóre z nich włączają się z opóźnieniem. Sytuacja zmienia się diametralnie po przełączeniu na automatyczną zmianę biegów.
W trybie automatycznym odczuwalny był brak pierwszego oraz czwartego biegu. Objawiało się to tym, że w manualu na 3. biegu maszyna mogła osiągnąć maksymalnie 20 km/h, natomiast w automacie maksymalna prędkość wynosiła około 27 km/h. Gdy tylko prędkość ta została nieznacznie przekroczona, następowało wrażenie, jakby skrzynia rozłączała się, a maszyna zwalniała do około 25 km/h. Po ponownym wciśnięciu pedału gazu, maszyna przyspieszała do 27 km/h i cykl się powtarzał.
Zdarzały się jednak sporadyczne sytuacje, kiedy coś się "rozblokowało" i wydawało się, że 4. bieg działa, ponieważ przy 2000 obrotów/min prędkość wynosiła około 35 km/h.
Podejrzewane przyczyny usterek
Użytkownik podejrzewał szereg potencjalnych przyczyn problemów z automatyczną skrzynią biegów. Do najbardziej prawdopodobnych zaliczano:
- Problemy z czujnikami
- Usterki jednostki sterującej silnika (ECU)
- Zanieczyszczenie lub awaria filtrów
- Uszkodzenia w wiązce elektrycznej
Szczegółowa zasada działania cewek elektrozaworów skrzyni biegów

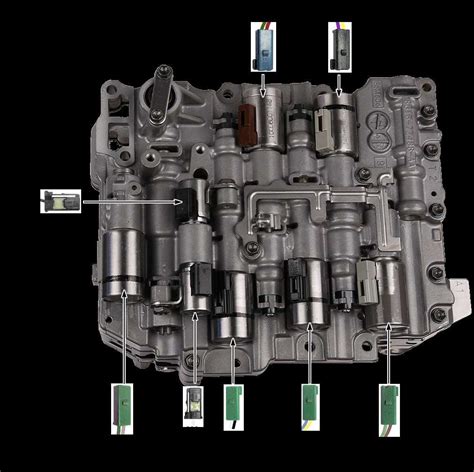

W skrzyni biegów ładowarki JCB 530 SXL znajduje się sześć cewek, ułożonych po dwie pionowo obok siebie. Dwie cewki środkowe to Main schaft (główny wałek) i lay schaft (wałek pośredni). Cewki te pracują z każdym biegiem, ale nie jednocześnie. Pozostałe cewki to:
- Dwie z przodu: wysoki i niski zakres do przodu
- Dwie z tyłu: wysoki i niski zakres do tyłu
Aktywacja poszczególnych cewek determinuje włączenie konkretnego biegu i kierunku jazdy. Poniżej przedstawiono schemat działania:
- 1. bieg do przodu: Włączona jest cewka Main schaft oraz niski zakres do przodu.
- 2. bieg do przodu: Cewka Main schaft pozostaje aktywna, a niski zakres do przodu zamienia się na wysoki zakres do przodu.
- 3. bieg do przodu: Cewka Main schaft wymienia się na lay schaft, a aktywny jest niski zakres do przodu.
- 4. bieg do przodu: Cewka lay schaft pozostaje aktywna, a niski zakres zamienia się na wysoki zakres do przodu.
Analogicznie odbywa się to w przypadku jazdy do tyłu, z tą różnicą, że aktywowane są cewki odpowiedzialne za zakresy do tyłu. Ważne jest, aby zawsze działały dwie cewki jednocześnie, ale nigdy górna z dolną w jednym rzędzie. Oznacza to, że cewki w parze pionowej (np. Main schaft i lay schaft) nie mogą być aktywne w tym samym momencie.
Diagnostyka i weryfikacja
Aby przeprowadzić diagnostykę, należy sprawdzić, gdzie i kiedy pojawia się prąd na poszczególnych cewkach. Weryfikacja obecności zasilania na konkretnych cewkach w różnych trybach pracy i biegach pozwoli na zidentyfikowanie, która z cewek nie działa poprawnie lub która linia zasilająca jest uszkodzona. Dokładne sprawdzenie instalacji elektrycznej oraz samych cewek jest kluczowe dla rozwiązania problemu.
