Skrzynka Bezpiecznikowa i Instalacja Elektryczna Ursus C-360: Budowa i Schemat

Bezpieczniki w traktorze Ursus C-360 stanowią niezwykle istotny element instalacji elektrycznej, pełniąc kluczową rolę w ochronie przed wszelkiego rodzaju przeciążeniami oraz zwarciami. Ich prawidłowy dobór, a także dogłębne zrozumienie zasad działania, są absolutnie niezbędne dla zapewnienia optymalnego funkcjonowania całego systemu elektrycznego maszyny. W trakcie intensywnego użytkowania traktora, bezpieczniki mogą ulegać różnego rodzaju uszkodzeniom, co nierzadko prowadzi do powstania problemów z elektryką. W niniejszym artykule szczegółowo przyjrzymy się różnorodnym typom bezpieczników stosowanych w modelu C-360, ich specyficznym zastosowaniom, a także omówimy schemat układu elektrycznego. Ponadto, dowiesz się, jak skutecznie unikać najczęściej występujących problemów związanych z elektryką w tym popularnym modelu traktora, a także jak prawidłowo dokonywać wymiany uszkodzonych bezpieczników.

Rola i Rodzaje Bezpieczników w Ursusie C-360

Bezpieczniki w traktorze Ursus C-360 pełnią fundamentalną rolę w systemie zabezpieczeń instalacji elektrycznej. Ich podstawowym zadaniem jest ochrona przed niebezpiecznymi zjawiskami, takimi jak przepięcia, zwarcia, a także inne potencjalnie szkodliwe zdarzenia, które mogą doprowadzić do uszkodzenia wrażliwych podzespołów maszyny. Zrozumienie funkcji bezpieczników, a także umiejętność ich identyfikacji i wymiany, jest niezbędne dla każdego użytkownika tego typu traktora. W Ursusie C-360 stosuje się różne typy bezpieczników, w tym tradycyjne bezpieczniki topikowe oraz nowocześniejsze bezpieczniki automatyczne. Każdy z nich posiada swoje specyficzne zastosowanie i sposób działania, co bezpośrednio wpływa na wydajność i bezpieczeństwo całej instalacji elektrycznej.

Bezpieczniki Topikowe

Bezpieczniki topikowe działają na zasadzie przepalenia się w momencie, gdy natężenie prądu przekroczy dopuszczalny poziom. Gdy dochodzi do przeciążenia, metalowy rdzeń bezpiecznika topikowego ulega nagrzaniu i w efekcie przerywa obwód elektryczny, skutecznie chroniąc inne komponenty przed uszkodzeniem.

Bezpieczniki Automatyczne

Bezpieczniki automatyczne stanowią bardziej nowoczesne rozwiązanie, które zdobywa coraz większą popularność w traktorach, w tym również w modelu Ursus C-360. Ich kluczową zaletą jest możliwość automatycznego zresetowania po zadziałaniu, co oznacza, że nie ma konieczności ich wymiany za każdym razem, gdy dojdzie do przeciążenia. To znacząco ułatwia proces konserwacji i przyczynia się do obniżenia kosztów eksploatacji. W traktorze C-360 bezpieczniki automatyczne mogą być z powodzeniem stosowane w różnorodnych obwodach elektrycznych, co zwiększa ich wszechstronność. Ich działanie polega na automatycznym odłączeniu obwodu w przypadku wykrycia zbyt wysokiego natężenia prądu, a następnie na możliwości łatwego przywrócenia jego działania po usunięciu przyczyny problemu.

Zastosowanie Bezpieczników według Amperażu

W traktorze C-360 można spotkać bezpieczniki o różnym natężeniu prądu, które mają specyficzne zastosowania. Każdy bezpiecznik odpowiada za ochronę konkretnego obwodu elektrycznego, co zwiększa ogólne bezpieczeństwo i niezawodność pracy maszyny. Na przykład, bezpiecznik o wartości 10A standardowo zabezpiecza obwody oświetleniowe, zapobiegając ich uszkodzeniu w przypadku ewentualnego przeciążenia. Z kolei bezpiecznik oznaczony jako 15A chroni obwody rozrusznika, co jest kluczowe dla poprawnego uruchamiania silnika.

Budowa Skrzynki Bezpiecznikowej i Lokalizacja

Skrzynka bezpiecznikowa w traktorze Ursus C-360 jest kluczowym elementem zapewniającym ochronę elektryczną. Zazwyczaj znajduje się ona w łatwo dostępnym miejscu, co znacznie ułatwia jej lokalizację podczas prac konserwacyjnych. Najczęściej można ją odnaleźć pod deską rozdzielczą lub w pobliżu akumulatora, co zapewnia szybki i wygodny dostęp do bezpieczników. Aby dokładnie zlokalizować skrzynkę bezpiecznikową, zaleca się skonsultowanie się z instrukcją obsługi traktora, która zazwyczaj zawiera szczegółowe informacje na ten temat.

Dostęp do Skrzynki Bezpiecznikowej

Aby uzyskać dostęp do skrzynki bezpiecznikowej w Ursusie C-360, należy najpierw zlokalizować jej położenie, zazwyczaj pod deską rozdzielczą, po prawej stronie kolumny kierowniczej. Po otwarciu pokrywy skrzynki, co może wymagać użycia narzędzi takich jak śrubokręt, uzyskujemy dostęp do gniazd bezpieczników. Warto również zwrócić uwagę na oznaczenia znajdujące się bezpośrednio na skrzynce lub jej pokrywie, które informują o poszczególnych bezpiecznikach i ich funkcjach. Ułatwia to ich identyfikację i pozwala na szybsze diagnozowanie ewentualnych problemów.

Schemat Instalacji Elektrycznej i Identyfikacja Bezpieczników

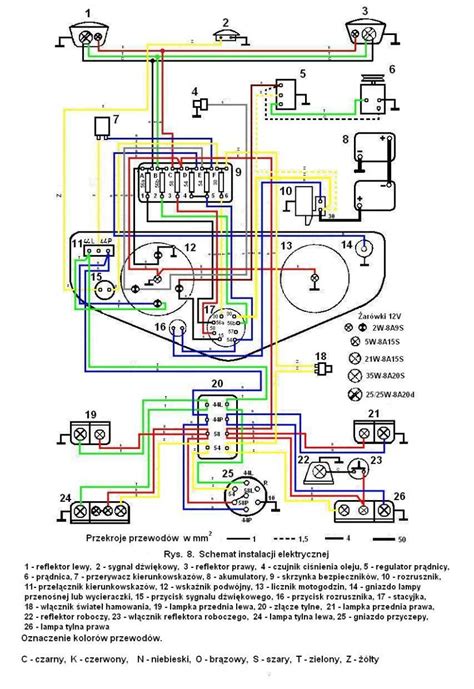

Schemat instalacji elektrycznej w Ursusie C-360 jest nieocenionym narzędziem, które pozwala na zrozumienie sposobu połączenia poszczególnych elementów elektrycznych w traktorze. Dzięki niemu można łatwo zidentyfikować, które bezpieczniki odpowiadają za konkretne obwody, co jest niezwykle pomocne w przypadku wystąpienia awarii. Schemat ten zazwyczaj zawiera informacje dotyczące lokalizacji bezpieczników oraz ich przypisanych funkcji.

Interpretacja Schematu

Aby prawidłowo zrozumieć schemat instalacji elektrycznej w Ursusie C-360, należy zwrócić uwagę na kilka kluczowych elementów. Schemat ten przedstawia wszystkie połączenia elektryczne, w tym rozmieszczenie bezpieczników, przebieg przewodów oraz lokalizację poszczególnych urządzeń. Kluczowym krokiem jest zrozumienie, które bezpieczniki odpowiadają za konkretne obwody oraz jak są one połączone z innymi elementami systemu. Interpretacja schematu może być znacznie ułatwiona poprzez zapoznanie się z legendą, która zazwyczaj znajduje się w rogu dokumentu. W przypadku jakichkolwiek wątpliwości, zaleca się skonsultowanie się z instrukcją obsługi traktora lub z wykwalifikowanym mechanikiem, który pomoże w zrozumieniu działania poszczególnych elementów.

Typowa Konfiguracja Bezpieczników

Główna skrzynka bezpiecznikowa w Ursusie C-360 zazwyczaj składa się z sześciu lub ośmiu gniazd, gdzie każde z nich odpowiada za konkretną sekcję instalacji. Może to obejmować obwody takie jak sygnał dźwiękowy, gniazdo przyczepy, a także światła drogowe i mijania, które często są rozdzielone na stronę lewą i prawą. Poniższa tabela przedstawia przykładową, typową konfigurację bezpieczników:

Należy pamiętać, że powyższa tabela przedstawia przykładową konfigurację i może się różnić w zależności od konkretnego modelu i roku produkcji ciągnika.

Problemy z Bezpiecznikami i Diagnostyka

W przypadku traktora Ursus C-360, problemy związane z bezpiecznikami mogą występować stosunkowo często. Najczęściej objawiają się one brakiem zasilania w niektórych obwodach, migotaniem świateł lub trudnościami w uruchomieniu silnika. Aby skutecznie zdiagnozować problemy związane z bezpiecznikami, należy przeprowadzić kilka prostych kroków diagnostycznych.

Najczęstsze Objawy Uszkodzonych Bezpieczników

Objawy uszkodzonych bezpieczników w traktorze C-360 mogą być bardzo zróżnicowane. Do najczęściej występujących należą: brak zasilania w poszczególnych obwodach, co często manifestuje się brakiem działania świateł roboczych lub innych urządzeń elektrycznych. Innym symptomem mogą być migające światła, które wskazują na niestabilne połączenie elektryczne lub chwilowe przerwy w obwodzie.

Metody Diagnostyki

Aby przeprowadzić diagnostykę uszkodzonych bezpieczników w C-360, należy wykonać następujące kroki. Po pierwsze, warto dokładnie sprawdzić wizualnie stan bezpieczników znajdujących się w skrzynce bezpiecznikowej, szukając oznak przepalenia lub zniekształcenia. Kolejnym, niezbędnym krokiem jest użycie multimetru do pomiaru ciągłości obwodu, co pozwala na precyzyjne określenie, czy dany bezpiecznik jest sprawny. W przypadku stwierdzenia awarii, konieczna jest wymiana bezpiecznika na nowy, upewniając się przy tym, że jego wartość amperowa jest w pełni zgodna z wymaganiami danego obwodu.

Najczęstsze Przyczyny Przepalania Bezpieczników

Nagłe przerwanie obwodu i przepalenie bezpiecznika najczęściej wynika z przetarcia izolacji przewodów, które biegną wzdłuż silnika lub pod podwoziem ciągnika, co prowadzi do zwarcia do masy. Innymi częstymi przyczynami są: stosowanie żarówek o zbyt dużej mocy, które przekraczają dopuszczalne obciążenie instalacji, lub podłączanie nieszczelnych instalacji przyczep, które powodują gwałtowny wzrost natężenia prądu i w konsekwencji przepalenie wkładki bezpiecznikowej. Problemy z przyczepą, takie jak nieszczelne gniazdo przyczepy lub zwarcie w jej własnej instalacji, często są przyczyną przepalania bezpieczników w ciągniku.

Wymiana Bezpieczników w Traktorze C-360

Wymiana bezpieczników w traktorze C-360 jest stosunkowo prostym procesem, który można wykonać samodzielnie, pod warunkiem przestrzegania kilku podstawowych zasad bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac związanych z instalacją elektryczną, zawsze należy upewnić się, że traktor jest całkowicie wyłączony oraz odłączony od jakiegokolwiek źródła zasilania.

Krok po Kroku: Wymiana Bezpiecznika

1. Lokalizacja skrzynki bezpiecznikowej: Otwórz maskę i zlokalizuj skrzynkę bezpiecznikową, zazwyczaj umieszczoną pod deską rozdzielczą po prawej stronie kolumny kierowniczej.
2. Identyfikacja uszkodzonego bezpiecznika: Po otwarciu skrzynki, zidentyfikuj bezpiecznik, który uległ przepaleniu. Zazwyczaj można to rozpoznać po widocznym przepaleniu metalowego drucika wewnątrz bezpiecznika.
3. Wyjęcie starego bezpiecznika: Ostrożnie wyjmij uszkodzony bezpiecznik z jego gniazda. Można do tego użyć specjalnego wyciągacza do bezpieczników lub płaskiego śrubokręta, zachowując przy tym ostrożność, aby nie uszkodzić gniazda.
4. Włożenie nowego bezpiecznika: Włóż nowy bezpiecznik w miejsce usuniętego. Bardzo ważne jest, aby nowy bezpiecznik miał taką samą wartość amperową (oznaczoną na obudowie) jak bezpiecznik oryginalny. Zastosowanie bezpiecznika o zbyt dużej wartości może prowadzić do uszkodzenia instalacji, a o zbyt małej - do jego natychmiastowego przepalenia.
5. Sprawdzenie działania: Po wymianie bezpiecznika zamknij skrzynkę i włącz zapłon, aby sprawdzić, czy obwód elektryczny działa poprawnie.

Ważna uwaga: Jeśli nowy bezpiecznik przepala się natychmiast po wymianie, może to świadczyć o poważniejszym problemie w układzie elektrycznym, takim jak zwarcie. W takiej sytuacji zaleca się dokładne sprawdzenie przewodów lub skonsultowanie się z wykwalifikowanym mechanikiem.

Konserwacja i Modernizacja Instalacji Elektrycznej

Aby zapewnić długotrwałe i bezawaryjne działanie układu elektrycznego w traktorze C-360, warto wdrożyć kilka praktycznych nawyków konserwacyjnych oraz rozważyć nowoczesne rozwiązania.

Regularne Przeglądy

Regularne przeglądy stanu bezpieczników oraz połączeń elektrycznych mogą znacząco zmniejszyć ryzyko wystąpienia awarii. Zaleca się sprawdzanie stanu bezpieczników co kilka miesięcy. Ważne jest również, aby nie przeciążać obwodów elektrycznych traktora. Zmniejszenie obciążenia w obwodach, w których często dochodzi do przepaleń, może pomóc w wydłużeniu żywotności bezpieczników. Regularne inspekcje stanu bezpieczników i przewodów są kluczowe dla zapobiegania awariom elektrycznym.

Dodatkowe Oświetlenie Robocze

Standardowa instalacja C-360 rzadko kiedy była wyposażona w rozbudowane oświetlenie robocze, jednak praca w gospodarstwie często wymusza jego posiadanie. Najważniejszą zasadą przy montażu dodatkowych lamp jest podłączenie ich przez oddzielny przekaźnik i bezpiecznik. Zapobiega to nadmiernemu obciążeniu fabrycznej stacyjki, która nie została zaprojektowana do obsługi wielu odbiorników jednocześnie. W przypadku montażu mocnych paneli LED jako świateł roboczych, odciążamy alternator i umożliwiamy wielogodzinną pracę bez ryzyka rozładowania akumulatorów. Przy takiej modernizacji warto również rozważyć wymianę tradycyjnych żarówek w lampach tylnych na ich ledowe odpowiedniki, co eliminuje problem wypalania się gniazd plastikowych lamp.

Konserwacja Połączeń

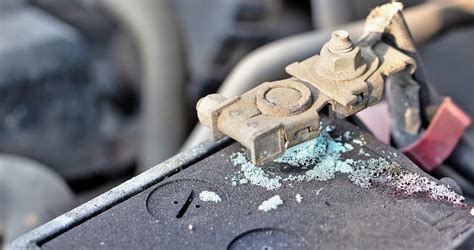

Podstawą długowieczności układu elektrycznego jest utrzymanie go w czystości i suchości. Regularne stosowanie preparatów typu „kontakt” do czyszczenia styków elektrycznych oraz zabezpieczanie zacisków akumulatora wazeliną techniczną zapobiega powstawaniu ognisk korozji. Ważne jest także, aby wszystkie wiązki przewodów były odpowiednio osłonięte peszlami ochronnymi, co chroni je przed kontaktem ze smarami, paliwem oraz uszkodzeniami mechanicznymi.

Specyfika Modelu C-360-3P

Warto zaznaczyć, że w przypadku modelu Ursus C-360-3P, wyposażonego w silnik Perkins, mogą występować pewne różnice w instalacji elektrycznej w porównaniu do standardowego modelu C-360. Wersja 360-3P posiada alternator zamiast prądnicy, co wpływa na sposób ładowania akumulatora. Ponadto, model ten może być wyposażony w dodatkowe elementy, takie jak światła awaryjne czy kontrolki informujące o działaniu przyczep. Zwrócono uwagę na fakt, że w latach 80. model 360-3P nadal mógł być wyposażony w prądnicę, a alternatory zaczęto montować dopiero od około 1990 roku. Pojawił się również problem dotyczący działania kontrolek kierunkowskazów przyczep, które w niektórych przypadkach zapalają się tylko raz po włączeniu kierunkowskazów w ciągniku, co może być związane ze specyfiką układu.

Różnice w Instalacji Elektrycznej C-360 i C-360-3P

Kluczową różnicą między standardowym C-360 a wersją 360-3P jest rodzaj prądnicy. W C-360 zazwyczaj spotykamy prądnicę, podczas gdy w 360-3P, szczególnie w nowszych rocznikach, montowany jest alternator. Alternator zapewnia bardziej stabilne napięcie ładowania i jest zazwyczaj bardziej wydajny. Dodatkowo, model 360-3P może posiadać przycisk rozruchu (startera) zamiast tradycyjnej gałki do kręcenia.

Problem z Kontrolkami Kierunkowskazów Przyczepy

W niektórych przypadkach użytkownicy Ursusa C-360-3P zgłaszają problem z działaniem kontrolek kierunkowskazów przyczepy. Kontrolki te zapalają się tylko jednokrotnie po włączeniu kierunkowskazów w ciągniku. Przyczyną tego zjawiska może być specyfika układu elektrycznego, który nie zapewnia ciągłego zasilania dla tych kontrolek, lub też kwestie związane z samym przekaźnikiem kierunkowskazów.
